公開番号2025138067
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036816
出願日2024-03-11
発明の名称天板付き機器
出願人ホシザキ株式会社
代理人個人,個人,個人
主分類A47J 39/02 20060101AFI20250917BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ハウジングの天板の上側を作業台として利用可能な天板付き機器において、ハウジングの前面上部に信号端子部を配置しても水がかかりにくくする。
【解決手段】再加熱器10は、介護施設または医療施設に設置されるものであり、ハウジング11の天板12の上側を作業台として利用可能な天板付き機器であり、所定の機能に関する情報を入出力可能な信号端子部62を備え、ハウジング11は前面上部にて天板12の前端よりも後退した位置で斜め後上方に傾斜する傾斜面部14を備え、傾斜面部14に信号端子部62を配設した。
【選択図】図9
特許請求の範囲【請求項１】
調理施設、介護施設、医療施設または飲食施設に設置されるものであり、ハウジングの天板の上側を作業台として利用可能な天板付き機器であって、
所定の機能に関する情報を入出力可能な信号端子部を備え、
前記ハウジングは前面上部にて前記天板の前端よりも後退した位置で斜め後上方に傾斜する傾斜面部を備え、前記傾斜面部に前記信号端子部を配設したことを特徴とする天板付き機器。
続きを表示（約 190 文字）【請求項２】
請求項１に記載の天板付き機器であって、
前記天板の前端の下端部には斜め後上方に延出する水切り部が形成されたことを特徴とする天板付き機器。
【請求項３】
請求項２に記載の天板付き機器であって、
前記信号端子部は、前記傾斜面部における前記水切り部の鉛直方向の下側位置よりも斜め後上側に配置されたことを特徴とする天板付き機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、調理施設、介護施設、医療施設または飲食施設に設置されるものであり、ハウジングの天板の上側を作業台として利用可能な天板付き機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、天板を調理台として使用可能な横型冷蔵庫の発明が開示されている。この横型冷蔵庫は、厨房等の調理施設に設置可能なものであり、天板が調理をするための調理台（作業台）として利用可能である。横型冷蔵庫は、断熱箱体内に冷蔵室と、断熱箱体の左側に機械室とを備え、断熱箱体内の冷蔵室には冷凍装置の冷却器が配設され、機械室内には冷凍装置の蒸発器以外の構成部品として圧縮機、凝縮器及びキャピラリーチューブが配設されている。横型冷蔵庫においては、冷凍装置の冷媒を循環させることにより、冷蔵室内は冷媒が冷却器で蒸発することにより冷却されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２１４４９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の横型冷蔵庫（天板付き機器）においては、冷凍装置の冷媒を循環させることにより、冷蔵室内は冷媒が冷却器で蒸発することにより冷却されている。特開２０２３－８３５６０に公開されている縦型の冷蔵庫は、ＵＳＢケーブル等の通信ケーブルで端末と接続可能としており、端末から所定の機能の設定内容情報を受信可能としている。特許文献１の横型冷蔵庫でも特開２０２３－８３５６０の縦型の冷蔵庫と同様にＵＳＢケーブル等の通信ケーブルで端末と接続可能としたときには、端末から所定の機能の設定内容情報を受信可能にすることができる。特許文献１の横型冷蔵庫でＵＳＢケーブルを接続するときに、ＵＳＢケーブルを接続しやすい位置にＵＳＢのコネクタ（信号端子部）を配置する必要がある。
【０００５】
特許文献１の横型冷蔵庫の天板は上側で調理等の水を使用する作業をする作業台として利用可能であるため、ＵＳＢのコネクタを横型冷蔵庫の天板に配置すると被水する（水がかかる）おそれがあって好ましくない。これに対し、ＵＳＢのコネクタを横型冷蔵庫でハウジングの前面上部に配置したときには、ＵＳＢのコネクタを使いやすい位置に配置できるとともに、ＵＳＢのコネクタに天板の上側で調理等の水を使用する作業をするときの水を被水させにくくすることができる。しかし、横型冷蔵庫の天板の上面に多量の水を流すようにしたときに、水が天板の上面から前側に流れ落ち、前面上部に設けたＵＳＢのコネクタが被水するおそれがある。本発明は、ハウジングの天板の上側を作業台として利用可能な天板付き機器において、ハウジングの前面上部に信号端子部を配置しても水がかかりにくくすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は上記課題を解決するために、調理施設、介護施設、医療施設または飲食施設に設置されるものであり、ハウジングの天板の上側を作業台として利用可能な天板付き機器であって、所定の機能に関する情報を入出力可能な信号端子部を備え、ハウジングは前面上部にて天板の前端よりも後退した位置に斜め後上方に傾斜する傾斜面部を備え、傾斜面部に信号端子部を配設したことを特徴とする天板付き機器を提供するものである。
【０００７】
上記のように構成した天板付き機器においては、所定の機能に関する情報を入出力可能な信号端子部を備え、ハウジングは前面上部にて天板の前端よりも後退した位置に斜め後上方に傾斜する傾斜面部を備え、傾斜面部に信号端子部を配設している。ハウジングの天板の上側で水を使った作業をしたときに天板の上面から前面側に水が流れ落ちたとしても、信号端子部はハウジングの前面上部にて天板の前端よりも後退した位置に斜め後上方に傾斜する傾斜面部に配設されているので、天板の上面から前面側に流れ落ちる水が信号端子部にかからないようにすることができる。
【０００８】
上記のように構成した天板付き機器においては、天板の前端の下端部には斜め後上方に延出する水切り部が形成されているのが好ましい。このようにしたときには、天板の上面の前端から下方に流れる水が天板の前側下端部から下側を伝ってハウジングの前面に到達するおそれがあるが、天板の前端の下端部には斜め後上方に延出する水切り部が形成されているので、天板の上面の前端から下方に流れる水が天板の下端部から水切り部によって下方に落下するようになり、天板の上面の前端から流れ落ちる水が信号端子部にかからないようにすることができる。
【０００９】
上記のように構成した天板付き機器においては、信号端子部は、傾斜面部における水切り部の鉛直方向の下側位置よりも斜め後上側に配置されるのが好ましい。天板の上面の前端から下方に流れる水が天板の前側下端部から下側を伝う過程で水切り部によって下方に落下するようになるが、信号端子部は傾斜面部における水切り部の鉛直方向の下側位置よりも斜め後上側に配置されているので、水切り部から落下する水は信号端子部よりも斜め前下側の位置に着地する。これにより、水切り部から落下する水は信号端子部に付着しないようにすることができる。
【図面の簡単な説明】
【００１０】

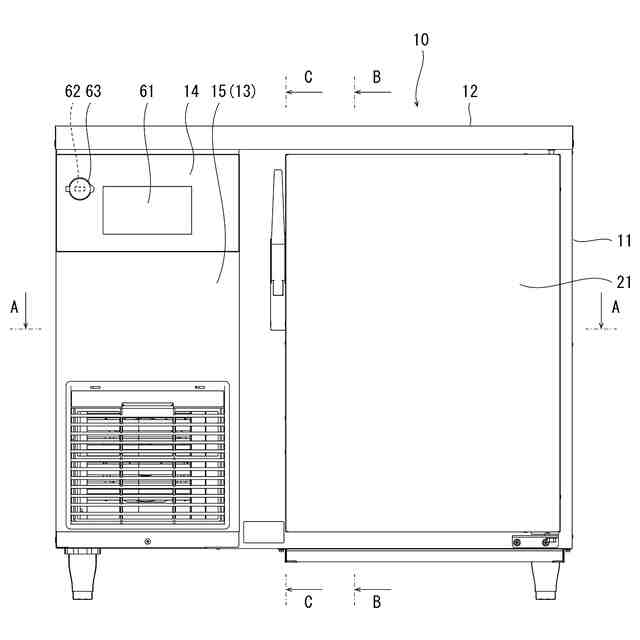

本発明の天板付き機器の実施形態である再加熱器の正面図である。

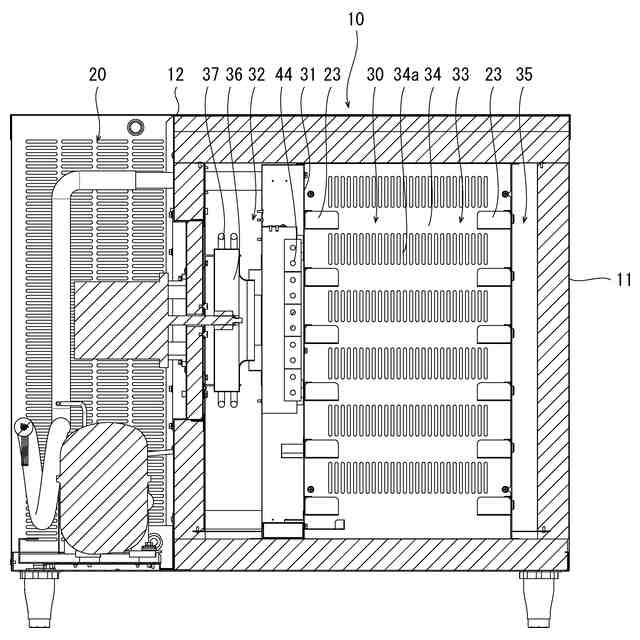

図１の前後方向の中央部を左右方向に切断した縦方向断面図である。

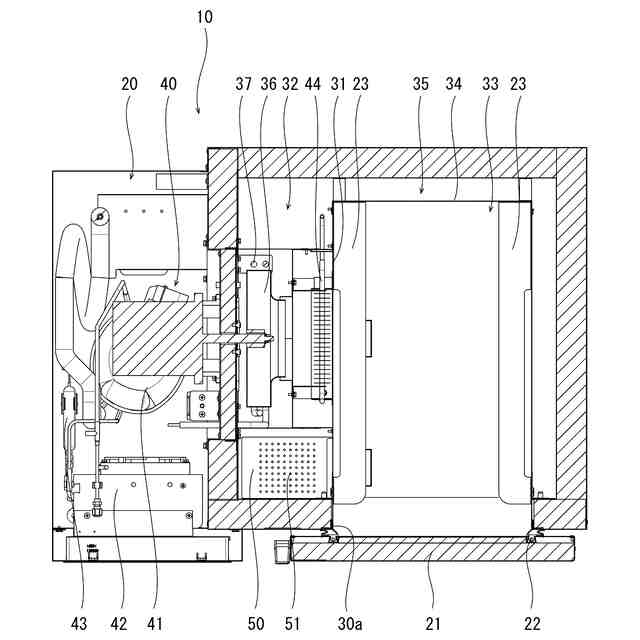

図１のＡ－Ａ断面図である。

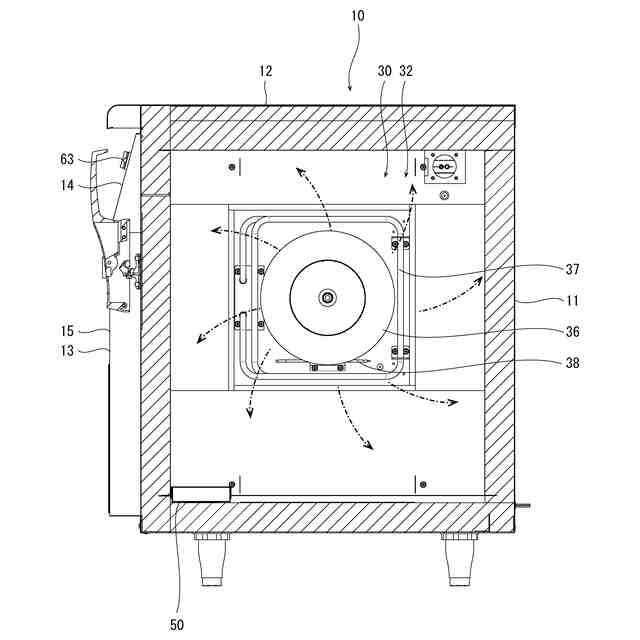

図１のＢ－Ｂ断面図である。

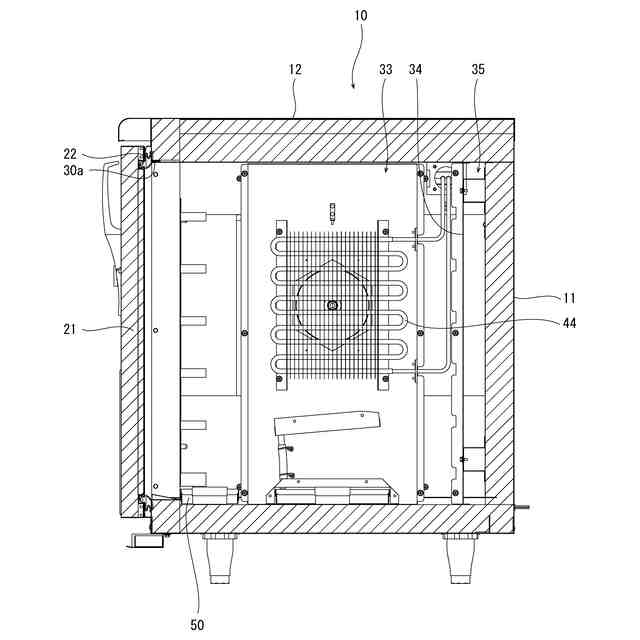

図１のＣ－Ｃ断面図である。である。

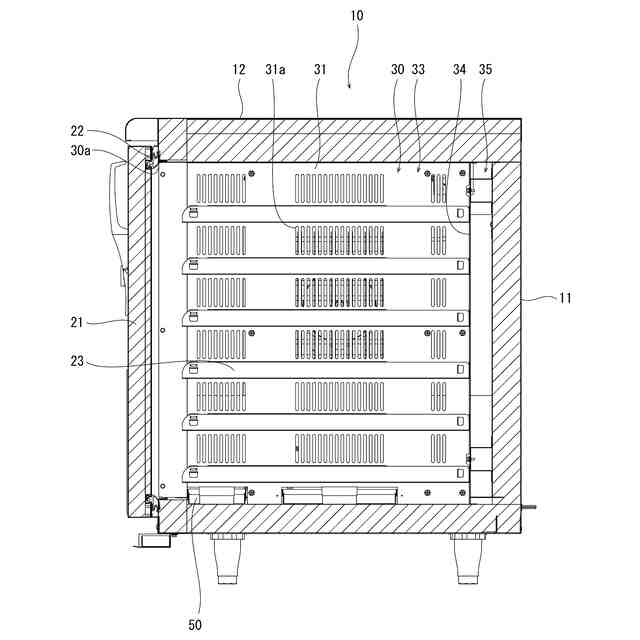

図４から仕切板を取り外した断面図である。

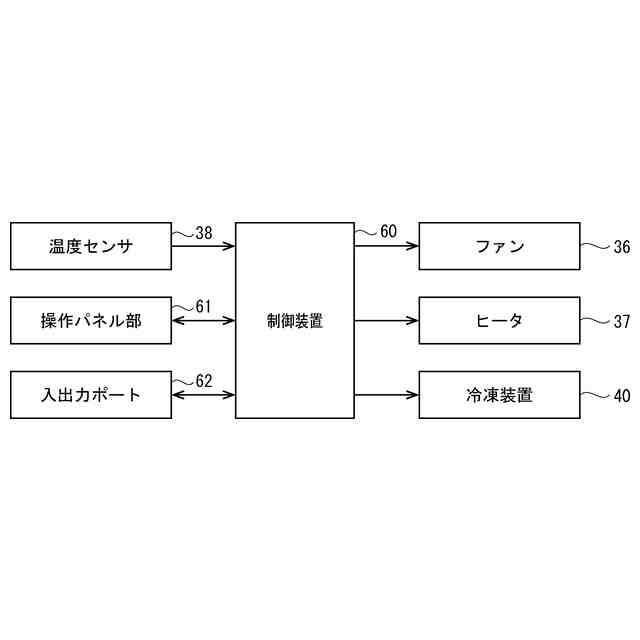

制御装置を示すブロック図である。

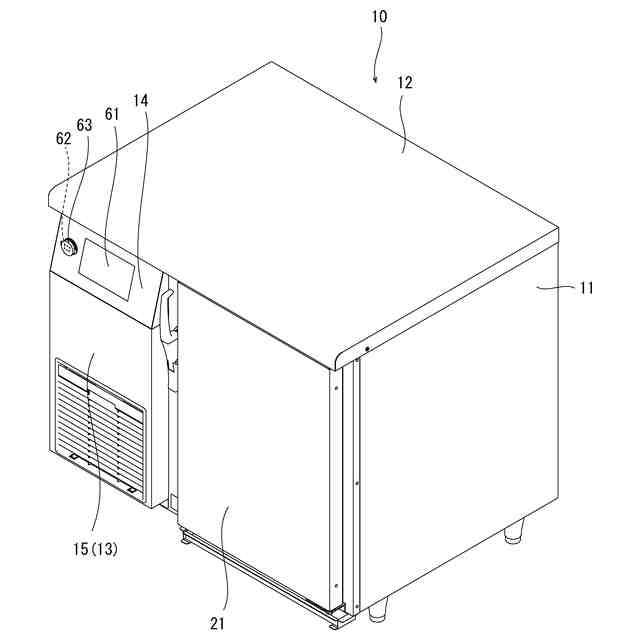

図１の斜視図である。

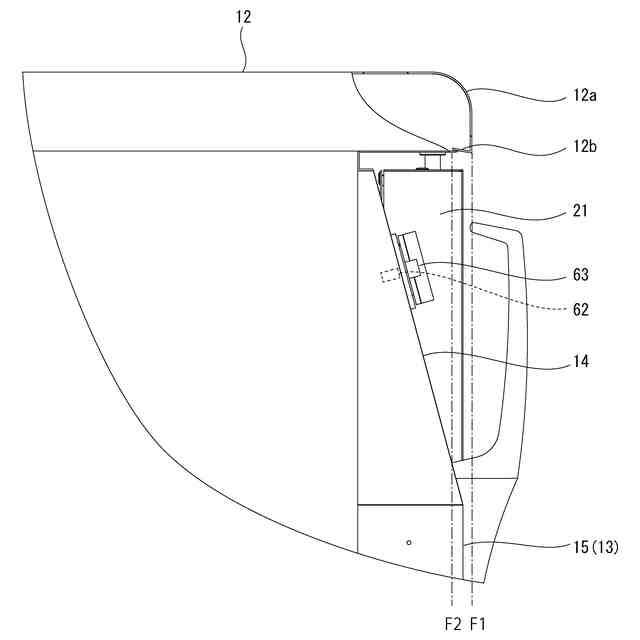

ハウジングの天板の前端部内を破断して内部を示すようにした再加熱器の前側上部を示す左側面図である。
【発明を実施するための最良の形態】
（【００１１】以降は省略されています）
