公開番号2025137884
公報種別公開特許公報(A)
公開日2025-09-22
出願番号2025109826,2022196319
出願日2025-06-27,2020-08-27
発明の名称通信ネットワーク接続サービス提供システム及びそれに用いるWiFiルータ
出願人a2network株式会社
代理人個人
主分類H04M 11/00 20060101AFI20250912BHJP(電気通信技術)
要約【課題】地震や雷雨等の自然災害や通信設備の故障・事故等の人的災害により予期しない通信障害が発生した場合でも、通信環境を維持することにある。
【解決手段】通信事業者(キャリア)の異なる2以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムであって、2以上の利用可能な通信回線へのアクセスが全て無線によるものであれば、利用する通信回線に優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更し、通信環境を維持することを特徴とした。

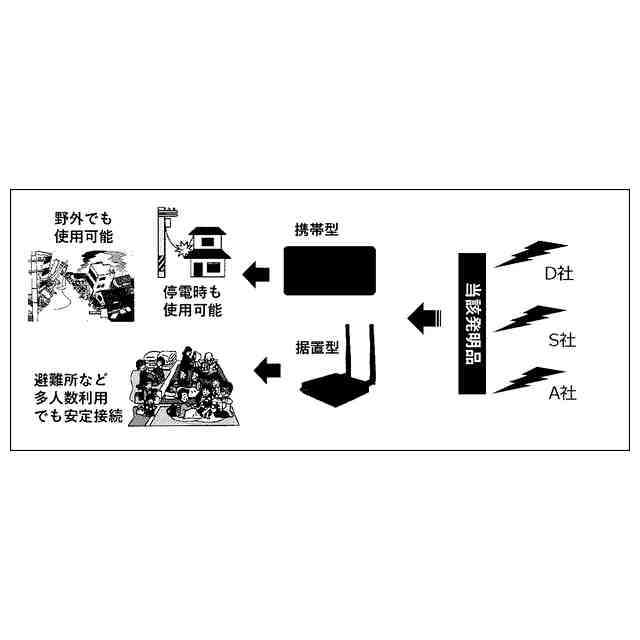

【選択図】図2
特許請求の範囲【請求項１】
通信事業者（キャリア）の異なる２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムであって、
２以上の利用可能な通信回線へのアクセスが全て無線によるものであれば、利用する通信回線に優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更し、通信環境を維持することを特徴とした通信ネットワーク接続サービス提供システム。
続きを表示（約 460 文字）【請求項２】
通信事業者（キャリア）の異なる２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムであって、
２以上の利用可能な通信回線へのアクセスが有線と無線を含むものであれば、有線でアクセスする通信回線を利用の第１優先にして、残る無線でアクセスする通信回線について利用の第２優先以降の優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更し、通信環境を維持することを特徴とした通信ネットワーク接続サービス提供システム。
【請求項３】
サービス提供者が通信事業者（キャリア）から借り入れた２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供することを特徴とした請求項１又は２記載の通信ネットワーク接続サービス提供システム。
【請求項４】
請求項１から３のいずれかに記載の通信ネットワーク接続サービス提供システムに用いられることを特徴とするＷｉＦｉルータ。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

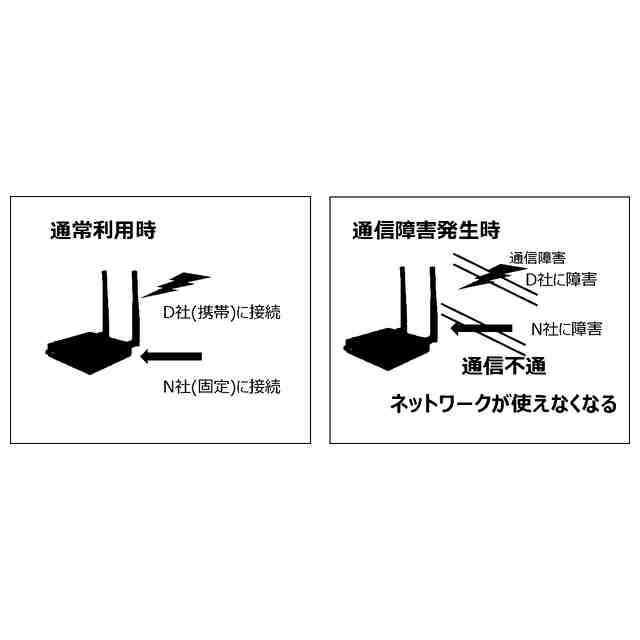

通常、ＷｉＦｉルータは通信事業者１社のＳＩＭカードを装備して通信を行う。
従って、その通信事業者の回線に通信障害が発生すると通信ネットワークに接続することができなくなる。
【０００３】
インターネットが人々の生活や仕事等と密接に関わりあうようになり、通信ネットワークへの安定した接続環境は不可避となっている一方で、地震や雷雨等の自然災害や通信設備の故障・事故等の人的災害により予期しない通信障害が発生するリスクがある。従って、このような通信障害発生時でも通信環境を維持できる仕組みがあれば、社会の混乱（パニック）や二次被害を未然に防止できる可能性がある。
【０００４】
ところで、特許文献１には、２枚のＳＩＭカードを挿入できて（第１のＳＩＭスロットと第２のＳＩＭスロットを装備）、ＳＩＭカードを自動で切り替えるモバイルルータが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６４８２０７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示のモバイルルータは、２枚のＳＩＭカードを装備できるものの、それらを自動で切り替えるのは、ユーザ端末にて使用されるアプリケーションに適したＳＩＭカードを自動で切り替えるためである。すなわち、ＳＮＳなどあまり速度や容量を求められないアプリケーションに対しては低速通信向けのＳＩＭカードに、動画など速度が重要なアプリケーションに対しては高速通信向けのＳＩＭカードに自動で切り替えるのである。
【０００７】
しかし、この各々のアプリケーションに最適なＳＩＭカード（通信回線）を選択するのは、あくまでもネットワークに接続されている状態でなければならず、そもそも使用する通信回線に障害が発生し、通信回線が使用できない場合には機能しない。
【０００８】
これに対して、本願発明者は、特許文献１とは全く異なる「通信障害発生時でも通信環境を維持する」という目的で本願発明を着想し、完成させるに至った。
【課題を解決するための手段】
【０００９】
本願発明の第１の発明は、通信事業者（キャリア）の異なる２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムであって、２以上の利用可能な通信回線へのアクセスが全て無線によるものであれば、利用する通信回線に優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更し、通信環境を維持することを特徴としたものである。
第２の発明は、通信事業者（キャリア）の異なる２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供する通信ネットワーク接続サービス提供システムであって、２以上の利用可能な通信回線へのアクセスが有線と無線を含むものであれば、有線でアクセスする通信回線を利用の第１優先にして、残る無線でアクセスする通信回線について利用の第２優先以降の優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更し、通信環境を維持することを特徴としたものである。
第３の発明は、サービス提供者が通信事業者（キャリア）から借り入れた２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供することを特徴とした同通信ネットワーク接続サービス提供システムである。
第４の発明は、上記した第１から第３の発明に係る通信ネットワーク接続サービス提供システムに用いられることを特徴とするＷｉＦｉルータである。
【発明の効果】
【００１０】
本願発明によれば、以下のような効果を有する。

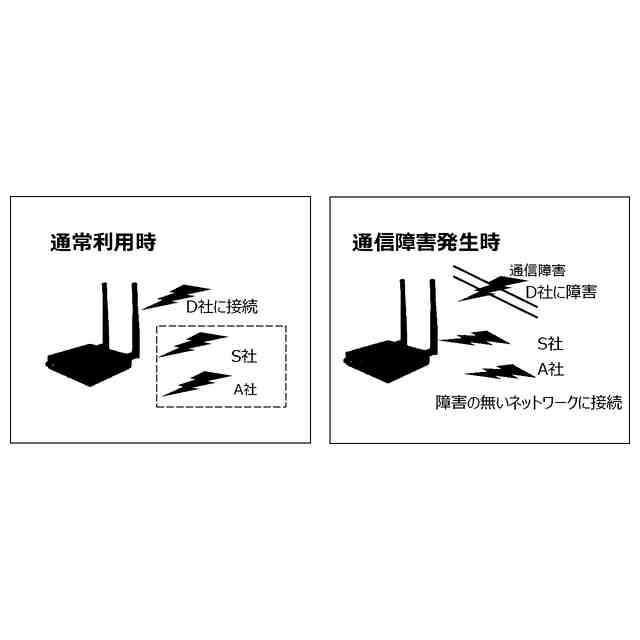

（１）通信事業者（キャリア）の異なる２以上の通信回線の利用を可能にして、利用する通信回線に優先順位をつけ、通信ネットワークへ一定時間接続できない状況では優先順位に従って利用する通信回線を変更することで、通信障害の発生した通信回線を回避して通信環境を維持することができる。

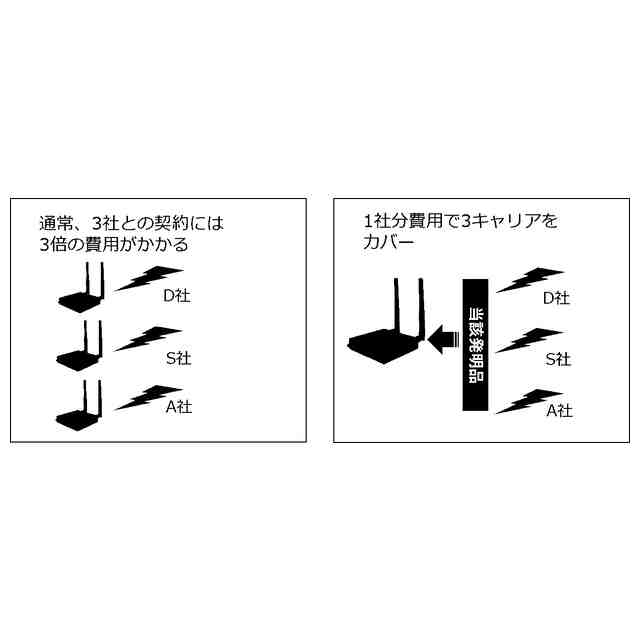

（２）サービス提供者が通信事業者（キャリア）から借り入れた２以上の通信回線の利用を可能にして通信ネットワークへの接続を提供することで、サービス利用者は複数の通信事業者との契約及び費用は不要にできて、最小限の負担（契約や維持費用）で通信環境の維持を可能にする。
（３）ＷｉＦｉルータを用いることで極めて簡易且つ確実にサービス利用者へ通信環境の維持を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
