特許ウォッチ

公開番号2025137622
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025117242,2024074359
出願日2025-07-11,2019-09-26
発明の名称管継手
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 21/00 20060101AFI20250911BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】内部を流れる液体が樹脂継手部と金属継手部との接続部分から外部に漏れるのを抑制した管継手を提供する。

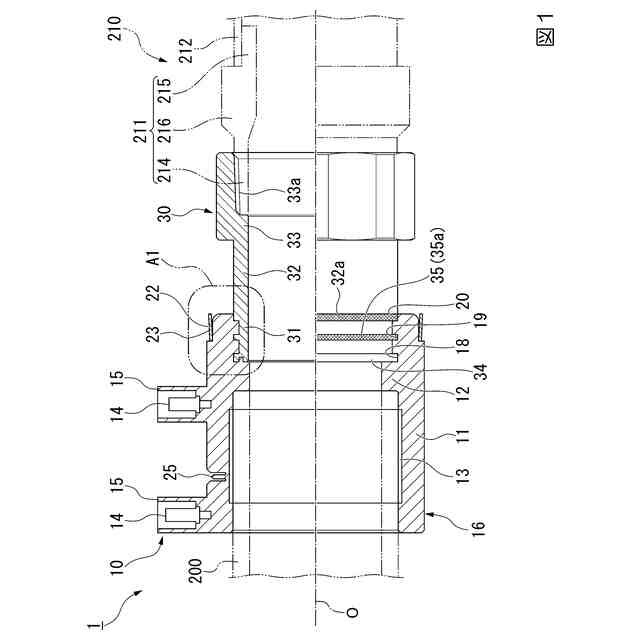

【解決手段】管継手1は、樹脂管が溶融接続される溶融接続部を有する樹脂継手部10と、第1端部に金属管がネジ嵌合により接続されるネジ部が形成され、第2端部の外側の表面が樹脂継手部に覆われた金属継手部30と、を備え、金属継手部の第2端部の外周面には、環状突起34が形成され、環状突起における金属継手部の軸線O方向の少なくとも一方の端部には、外周面が平坦である封止角部37,38が形成されている。

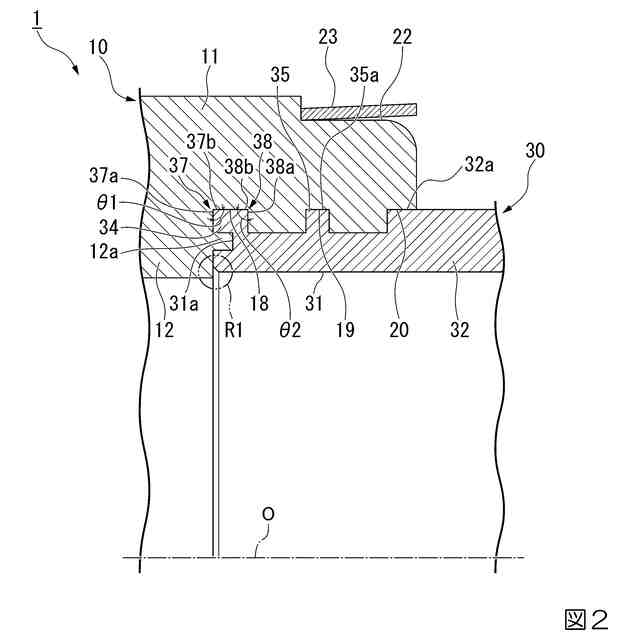

【選択図】図2
特許請求の範囲【請求項１】
樹脂管が溶融接続される溶融接続部を有する樹脂継手部と、
第１端部に金属管がネジ嵌合により接続されるネジ部が形成され、第２端部の外側の表面が前記樹脂継手部に覆われた金属継手部と、
を備え、
前記金属継手部の前記第２端部の外周面には、環状突起が形成され、
前記環状突起における前記金属継手部の軸線方向の少なくとも一方の端部には、外周面が平坦である封止角部が形成されている管継手。
続きを表示（約 570 文字）【請求項２】
前記環状突起の前記軸線方向の両端部には、前記封止角部がそれぞれ形成されている請求項１に記載の管継手。
【請求項３】
前記金属継手部の前記軸線方向の前記第２端部側の端、及び前記環状突起の前記軸線方向の前記第２端部側の端の位置は、互いに同等である請求項１又は２に記載の管継手。
【請求項４】
前記封止角部は、前記環状突起における前記軸線方向の前記第１端部側の端部に形成され、
前記環状突起における前記軸線方向の前記第２端部側の外周面は、前記第２端部側に向かうに従い漸次、外径が小さくなる請求項１から３のいずれか一項に記載の管継手。
【請求項５】

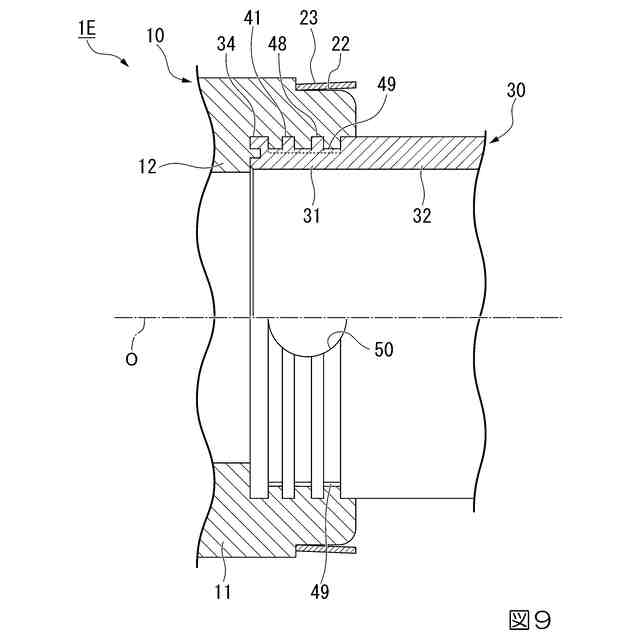

前記封止角部よりも前記軸線方向の前記第１端部側に配置され、前記樹脂継手部に対して前記金属継手部が前記軸線周りに回転するのを規制する規制部を備える請求項１から４のいずれか一項に記載の管継手。
【請求項６】
樹脂管が溶融接続される溶融接続部を有する樹脂継手部と、
第１端部に金属管がネジ嵌合により接続されるネジ部が形成され、第２端部の外側の表面が前記樹脂継手部に覆われた金属継手部と、
を備え、

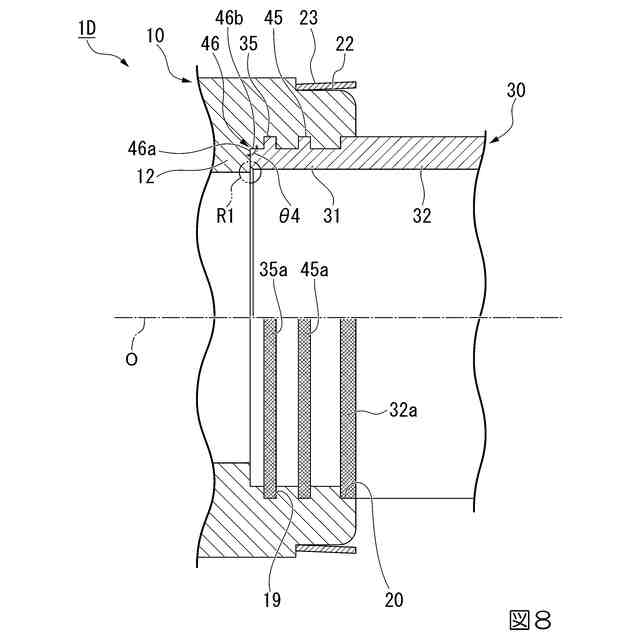

前記金属継手部の前記第２端部には、外周面が平坦である封止角部が形成されている管継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、管継手に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、樹脂管と金属管とを接続する管継手として、例えば特許文献１に開示された管継手が知られている。
管継手は、樹脂管が溶融接続される樹脂継手部と、金属管がネジ嵌合により接続される金属継手部とが、互いに接続されて構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２９１８５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
管継手内には、排水等の液体が流れる。樹脂継手部と金属継手部との接続部分の封止が充分でないと、管継手の内部を流れる液体が、樹脂継手部と金属継手部との接続部分から管継手の外部に漏れる虞がある。
【０００５】
本発明は、このような問題点に鑑みてなされたものであって、内部を流れる液体が樹脂継手部と金属継手部との接続部分から外部に漏れるのを抑制した管継手を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、この発明は以下の手段を提案している。

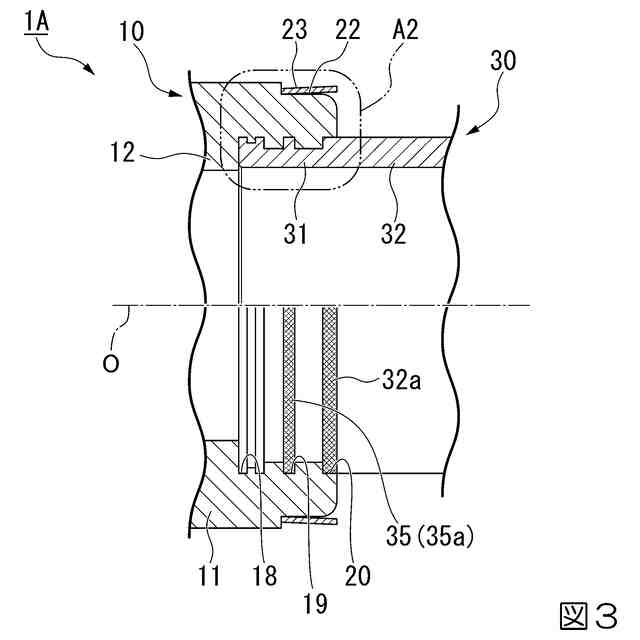

本発明の管継手は、樹脂管が溶融接続される溶融接続部を有する樹脂継手部と、第１端部に金属管がネジ嵌合により接続されるネジ部が形成され、第２端部の外側の表面が前記樹脂継手部に覆われた金属継手部と、を備え、前記金属継手部の前記第２端部の外周面には、環状突起が形成され、前記環状突起における前記金属継手部の軸線方向の少なくとも一方の端部には、外周面が平坦である封止角部が形成されていることを特徴としている。

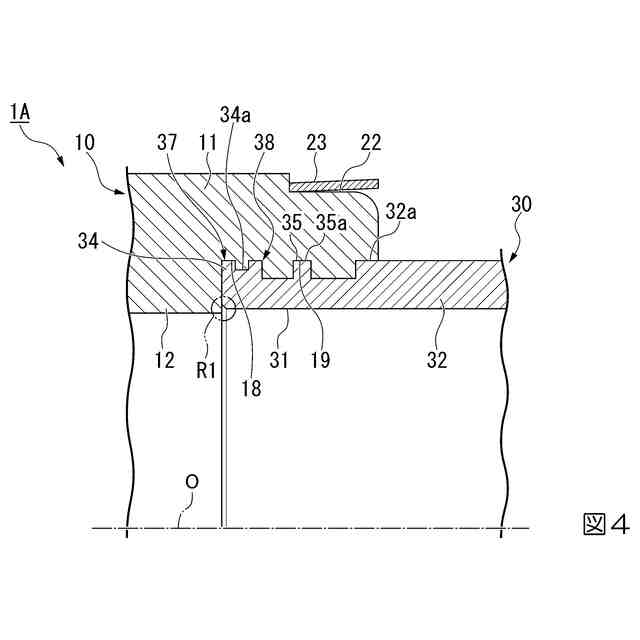

ここで言う封止角部は、軸線を含む断面において、環状突起の側面の一部である第１表面、及び環状突起の外周面の一部である第２表面を含む。封止角部の第１表面及び第２表面は、それぞれ樹脂継手部により覆われている。また、ここで言う平坦とは、算術平均粗さＲａが５００μｍ以下であることを意味する。この算術平均粗さＲａは、３００μｍ以下であることがより好ましく、１００μｍ以下であることがさらに好ましい。
【０００７】
仮に、管継手内における樹脂継手部と金属継手部との接続部分から液体が漏れた場合には、液体は、第１表面と樹脂継手部との間、及び第２表面と樹脂継手部との間に形成される流路を通って、管継手の外部に向かって流れる。第１表面と樹脂継手部との間と第２表面と樹脂継手部との間とで、液体が流れる向きが大きく変化するため、液体が、第１表面と樹脂継手部との間及び第２表面と樹脂継手部との間の一方から他方に向かって流れる際の圧力損失が大きくなる。このため、液体が、第１表面と樹脂継手部との間及び第２表面と樹脂継手部との間の一方から他方に向かって流れ難くなる。
従って、管継手内を流れる液体が、樹脂継手部と金属継手部との接続部分から管継手の外部に漏れるのを抑制することができる。
【０００８】

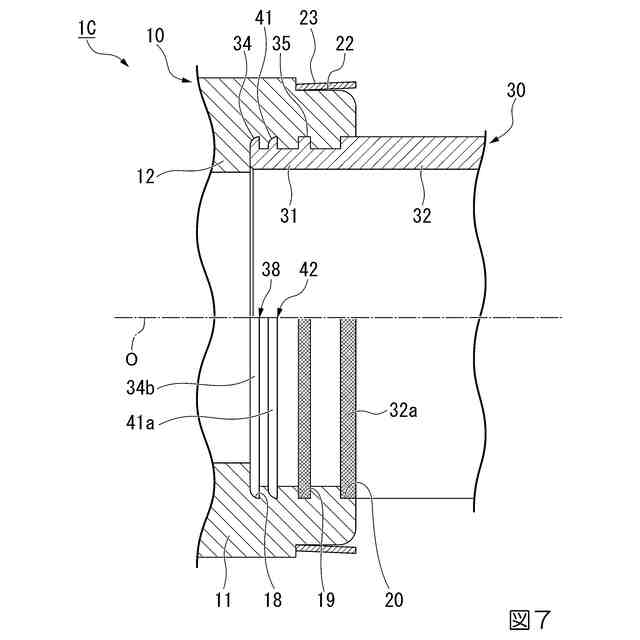

また、前記管継手において、前記環状突起の前記軸線方向の両端部には、前記封止角部がそれぞれ形成されていてもよい。
この発明によれば、環状突起の軸線方向の両端部に形成された封止角部で液体の漏れを抑制できるため、液体の漏れをより確実に抑制することができる。
【０００９】
また、前記管継手において、前記金属継手部の前記軸線方向の前記第２端部側の端、及び前記環状突起の前記軸線方向の前記第２端部側の端の位置は、互いに同等であってもよい。
この発明によれば、例えば金属継手部の軸線方向の第２端部側の端に、管継手内における樹脂継手部と金属継手部との接続部分が位置する。従って、樹脂継手部と金属継手部との接続部分に近い位置、すなわち、管継手内から液体が漏れる虞のある流路の上流側の部分で、、封止角部により液体が漏れるのを抑制することができる。
【００１０】

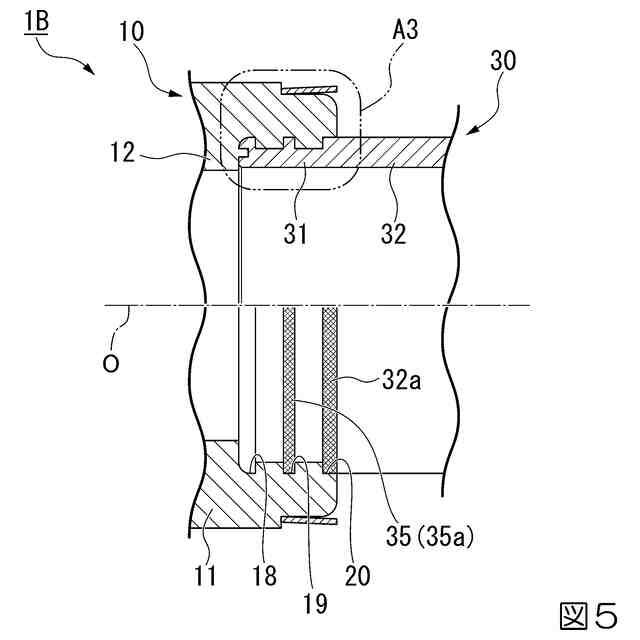

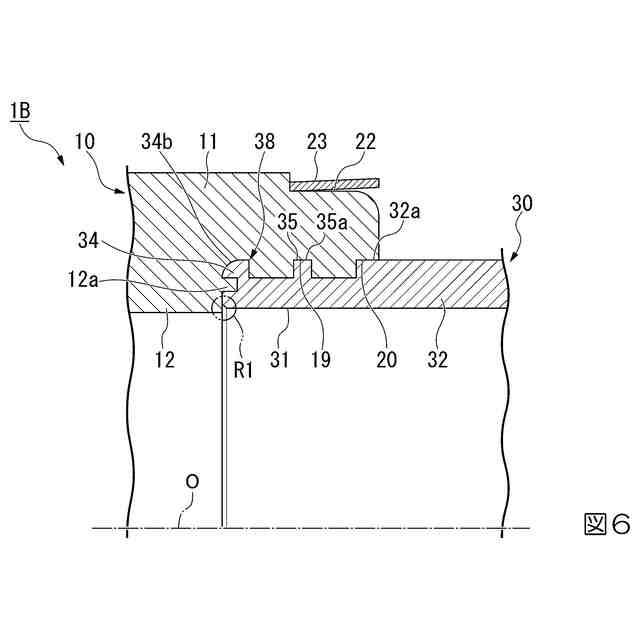

また、前記管継手において、前記封止角部は、前記環状突起における前記軸線方向の前記第１端部側の端部に形成され、前記環状突起における前記軸線方向の前記第２端部側の外周面は、前記第２端部側に向かうに従い漸次、外径が小さくなってもよい。
この発明によれば、例えば管継手をインサート成形により製造する場合に、金型内に配置した金属継手部の環状突起における第２端部側の部分の径方向外側に、樹脂継手部を形成する樹脂が回り込みやすくすることができる。そして、環状突起における第１端部側に形成された封止角部により、管継手内を流れる液体が、樹脂継手部と金属継手部との接続部分から管継手の外部に漏れるのを抑制することができる。
（【００１１】以降は省略されています）
