特許ウォッチ

公開番号2025135502
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033401
出願日2024-03-05
発明の名称発泡体減容化物、発泡体減容化物の製造方法、及び発泡体の復元方法
出願人株式会社豊田中央研究所
代理人弁理士法人太陽国際特許事務所
主分類C08J 11/02 20060101AFI20250910BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】発泡体を復元することが可能な発泡体減容化物等の提供。
【解決手段】圧縮状態の発泡体と、100℃以下にて固体状態の凝固剤と、を含む発泡体減容化物及びその応用。
【選択図】なし
特許請求の範囲【請求項１】
圧縮状態の発泡体と、１００℃以下にて固体状態の凝固剤と、を含む発泡体減容化物。
続きを表示（約 650 文字）【請求項２】
前記発泡体は、半硬質ポリウレタンフォーム又は軟質ポリウレタンフォームである、請求項１に記載の発泡体減容化物。
【請求項３】
前記凝固剤は、融点が１００℃以下の非金属である、請求項１に記載の発泡体減容化物。
【請求項４】
前記凝固剤の含有量は、前記発泡体減容化物の全量に対して１０質量％～７０質量％である、請求項１に記載の発泡体減容化物。
【請求項５】
前記発泡体の非圧縮状態における体積よりも小さい体積を有する、請求項１に記載の発泡体減容化物。
【請求項６】
発泡体に対して、１００℃以下にて固体状態の凝固剤を、液体状態で接触させる工程と、
前記凝固剤が浸透した前記発泡体を圧縮する工程と、
前記発泡体が圧縮された状態で冷却して、前記凝固剤を固体状態とする工程と、を含む、発泡体減容化物の製造方法。
【請求項７】
発泡体に対して、１００℃以下にて固体状態の凝固剤を、固体状態で接触させる工程と、
前記発泡体と前記凝固剤とを接触させた状態で圧縮する工程と、
加熱して、前記凝固剤を液体状態とする工程と、
前記発泡体が圧縮された状態で冷却して、前記凝固剤を固体状態とする工程と、を含む、発泡体減容化物の製造方法。
【請求項８】
請求項１～請求項５のいずれか１項に記載の発泡体減容化物から前記凝固剤を除去して、前記発泡体を復元させる、発泡体の復元方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡体減容化物、発泡体減容化物の製造方法、及び発泡体の復元方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般に、発泡体は復元性に優れ、圧縮しても圧力を開放すれば元の体積に戻ることが知られている。例えば、特許文献１～３には、発泡体の減容化に関する技術が記載されている。
特許文献１には、（ａ）ベンジルアミン、及び（ｂ）１種以上の含窒素二環式複素環化合物を含有するポリウレタンフォーム減容固化剤が記載されている。
特許文献２には、発泡ポリウレタンの投入口を有する押出機と、発泡ポリウレタンと薬剤とを反応させるための反応容器とを含み、押出機で圧縮された発泡ポリウレタンに薬剤を注入する薬剤注入部を有することを特徴とする発泡ポリウレタン減容処理装置が記載されている。
特許文献３には、スポンジ体の連通気泡の空間内にエポキシ樹脂を主剤とする接着剤を含浸させた状態とし、スポンジ体を圧縮して減容させる方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１４３６３号公報
特開２０１３－８２９３６号公報
特開２０２１－１６１８４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発泡体減容化物から発泡体を復元することが求められる場合があった。
【０００５】
本開示の一実施形態が解決しようとする課題は、発泡体を復元することが可能な発泡体減容化物、及び、発泡体減容化物の製造方法を提供することである。
本開示の他の実施形態が解決しようとする課題は、上記発泡体減容化物を用いた発泡体の復元方法を提供することである。
【課題を解決するための手段】
【０００６】
上記課題を達成するための具体的手段は以下の通りである。
＜１＞
圧縮状態の発泡体と、１００℃以下にて固体状態の凝固剤と、を含む発泡体減容化物。
＜２＞
発泡体は、半硬質ポリウレタンフォーム又は軟質ポリウレタンフォームである、＜１＞に記載の発泡体減容化物。
＜３＞
凝固剤は、融点が１００℃以下の非金属である、＜１＞又は＜２＞に記載の発泡体減容化物。
＜４＞
凝固剤の含有量は、発泡体減容化物の全量に対して１０質量％～７０質量％である、＜１＞～＜３＞のいずれか１つに記載の発泡体減容化物。
＜５＞
発泡体の非圧縮状態における体積よりも小さい体積を有する、＜１＞～＜４＞のいずれか１つに記載の発泡体減容化物。
＜６＞
発泡体に対して、１００℃以下にて固体状態の凝固剤を、液体状態で接触させる工程と、
凝固剤が浸透した発泡体を圧縮する工程と、
発泡体が圧縮された状態で冷却して、凝固剤を固体状態とする工程と、を含む、発泡体減容化物の製造方法。
＜７＞
発泡体に対して、１００℃以下にて固体状態の凝固剤を、固体状態で接触させる工程と、
発泡体と凝固剤とを接触させた状態で圧縮する工程と、
加熱して、凝固剤を液体状態とする工程と、
発泡体が圧縮された状態で冷却して、凝固剤を固体状態とする工程と、を含む、発泡体減容化物の製造方法。
＜８＞
＜１＞～＜５＞のいずれか１つに記載の発泡体減容化物から凝固剤を除去して、発泡体を復元させる、発泡体の復元方法。
【発明の効果】
【０００７】
本開示の一実施形態によれば、発泡体を復元することが可能な発泡体減容化物、及び、発泡体減容化物の製造方法が提供される。
本開示の他の実施形態によれば、上記発泡体減容化物を用いた発泡体の復元方法が提供される。
【発明を実施するための形態】
【０００８】
本開示において「～」を用いて示された数値範囲には、「～」の前後に記載される数値がそれぞれ最小値及び最大値として含まれる。
本開示中に段階的に記載されている数値範囲において、一つの数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。また、本開示中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、合成例に示されている値に置き換えてもよい。
【０００９】
本開示において各成分は該当する物質を複数種含んでいてもよい。炭素材料前駆体中に各成分に該当する物質が複数種存在する場合、各成分の含有率又は含有量は、特に断らない限り、炭素材料前駆体中に存在する当該複数種の物質の合計の含有率又は含有量を意味する。
【００１０】
＜発泡体減容化物＞
本開示の発泡体減容化物は、圧縮状態の発泡体と、固体状態の凝固剤と、を含む発泡体減容化物である。

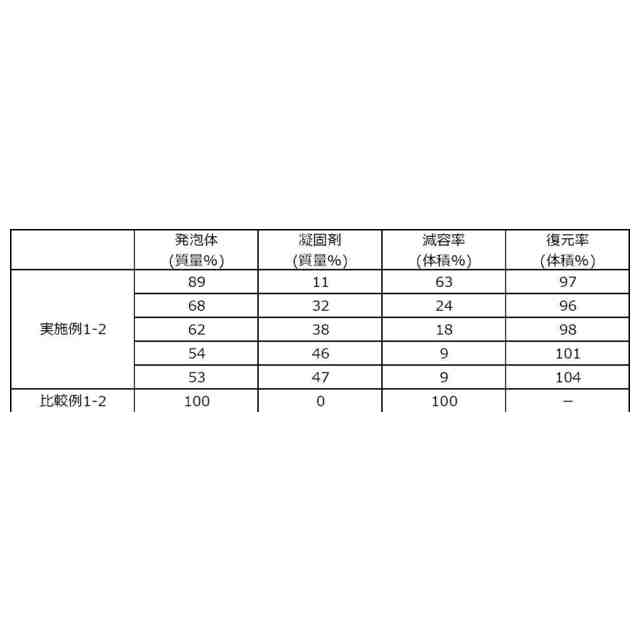

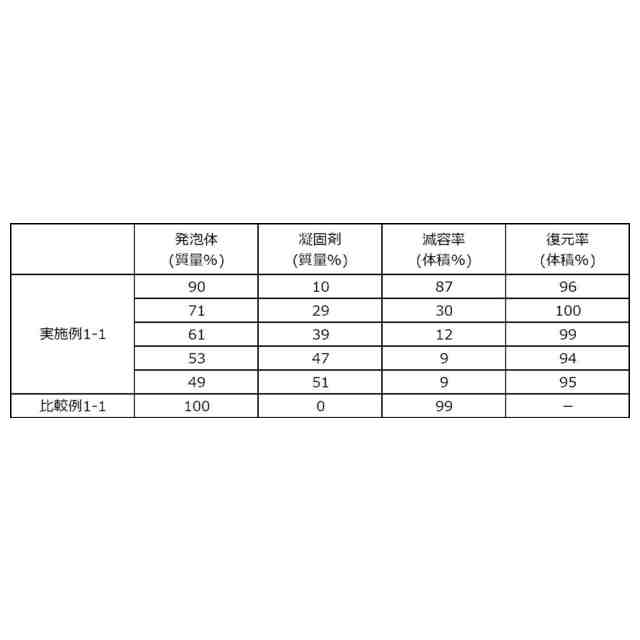

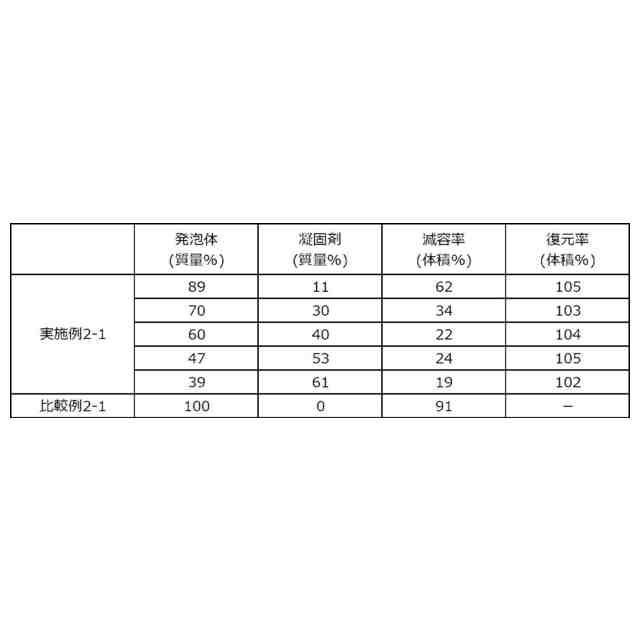

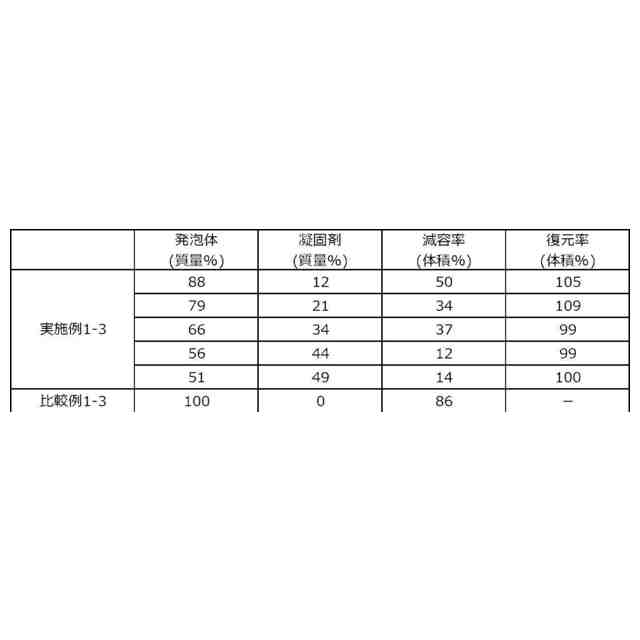

（【００１１】以降は省略されています）

関連特許
