公開番号2025135396
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033218
出願日2024-03-05
発明の名称照明制御装置、及び照明制御方法
出願人東芝ライテック株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05B 47/115 20200101AFI20250910BHJP(他に分類されない電気技術)
要約【課題】照明装置を操作する際の利便性の向上を図ること。
【解決手段】本願の一例に係る照明制御装置は、特定部と、決定部と、照明制御部とを備える。特定部は、照明装置が設置される照明空間を模擬的に示した模擬空間画像においてオペレータから受け付ける操作であって、照明装置の照明光の制御を実行するための一連の操作の操作方向を特定する。決定部は、特定部により特定される操作方向が第1の方向である場合、照明装置の照明光の制御内容を照明光の第1の属性を調整する第1の処理に決定し、特定部により特定される操作方向が第1の方向とは異なる第2の方向である場合、照明装置の照明光の制御内容を照明光の第2の属性を調整する第2の処理に決定する。照明制御部は、決定部により決定された第1の処理または第2の処理を実行するを実行する。
【選択図】図5
特許請求の範囲【請求項１】
照明装置が設置される照明空間を模擬的に示した模擬空間画像においてオペレータから受け付ける操作であって、前記照明装置の照明光の制御を実行するための一連の操作の操作方向を特定する特定部と；
前記特定部により特定される前記操作方向が第１の方向である場合、前記照明装置の照明光の制御内容を前記照明光の第１の属性を調整する第１の処理に決定し、前記特定部により特定される前記操作方向が前記第１の方向とは異なる第２の方向である場合、前記照明装置の照明光の制御内容を前記照明光の第２の属性を調整する第２の処理に決定する決定部と；
前記決定部により決定された前記第１の処理または前記第２の処理を実行する照明制御部と；
を備えることを特徴とする照明制御装置。
続きを表示（約 800 文字）【請求項２】
前記照明制御部は、
前記第１の処理として、前記オペレータの操作に応じて前記照明光の明るさの調整に関する調光処理を実行し、前記第２の処理として、前記オペレータの操作に応じて前記照明光の光色の調節に関する調色処理を実行する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項３】
前記照明制御部は、
前記第１の処理として、前記模擬空間画像に表示される前記照明装置または当該照明装置の照明光の近傍に、前記照明光の明るさを調整するための第１のオブジェクトを表示させるとともに、前記第１のオブジェクトに対する前記オペレータの操作に従って前記調光処理を実行し、前記第２の処理として、前記模擬空間画像に表示される前記照明装置または当該照明装置の照明光の近傍に、前記光色を調節するための第２のオブジェクトを表示させるとともに、前記第２のオブジェクトに対する前記オペレータの操作に従って前記調色処理を実行する
ことを特徴とする請求項２に記載の照明制御装置。
【請求項４】
照明装置が設置される照明空間を模擬的に示した模擬空間画像においてオペレータから受け付ける操作であって、前記照明装置を制御するための一連の操作の操作方向を特定する特定工程と；
前記特定工程により特定される前記操作方向が第１の方向である場合、前記照明装置の照明光の制御内容を前記照明光の第１の属性を調整する第１の処理に決定し、前記特定工程により特定される前記操作方向が前記第１の方向とは異なる第２の方向である場合、前記照明装置の照明光の制御内容を前記照明光の第２の属性を制御する第２の処理に決定する決定工程と；
前記決定工程により決定された前記第１の処理または前記第２の処理を実行する照明制御工程と；
を含むことを特徴とする照明制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明制御装置、及び照明制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、劇場、舞台、スタジオなどの照明空間に設置された複数の照明装置を遠隔から制御可能な調光操作卓がある。たとえば、調光操作卓において、平面上に配置した照明装置を選択して、右にドラッグすると、可変長フェーダを表示し、調光レベルの微調整を行う技術などが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－００４４１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、照明装置を操作する際の利便性を向上させる上で改善の余地がある。
【０００５】
そこで、本開示では、照明装置を操作する際の利便性の向上を図ることができる照明制御装置、及び照明制御方法を提案する。
【課題を解決するための手段】
【０００６】
実施形態の一例に係る照明制御装置は、特定部と、決定部と、照明制御部とを備える。特定部は、照明装置が設置される照明空間を模擬的に示した模擬空間画像においてオペレータから受け付ける操作であって、照明装置の照明光の制御を実行するための一連の操作の操作方向を特定する。決定部は、特定部により特定される操作方向が第１の方向である場合、照明装置の照明光の制御内容を照明光の第１の属性を調整する第１の処理に決定し、特定部により特定される操作方向が第１の方向とは異なる第２の方向である場合、照明装置の照明光の制御内容を照明光の第２の属性を調整する第２の処理に決定する。照明制御部は、決定部により決定された第１の処理または第２の処理を実行するを実行する。
【図面の簡単な説明】
【０００７】

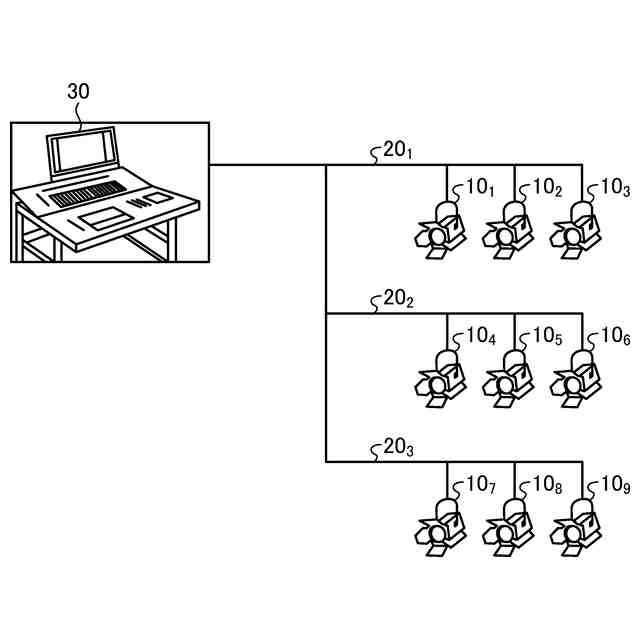

図１は、実施形態に係る照明制御システムの構成例を示す図である。
図２は、実施形態に係る照明装置の動作例（その１）を示す図である。

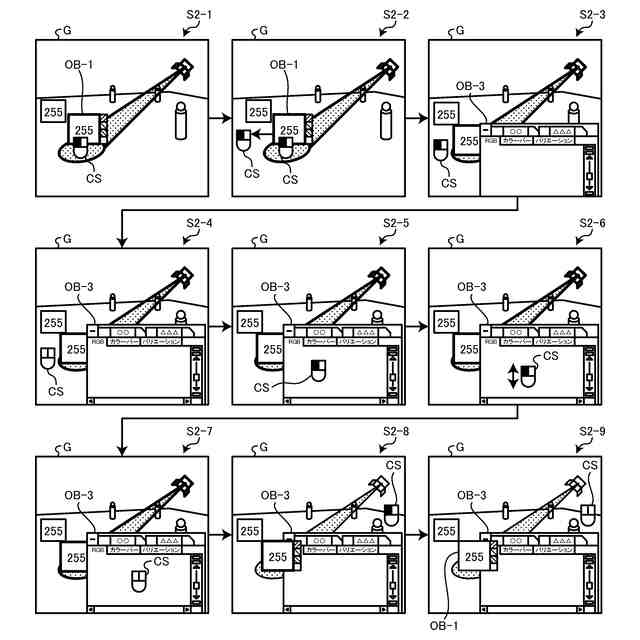

図３は、実施形態に係る照明装置の動作例（その２）を示す図である。

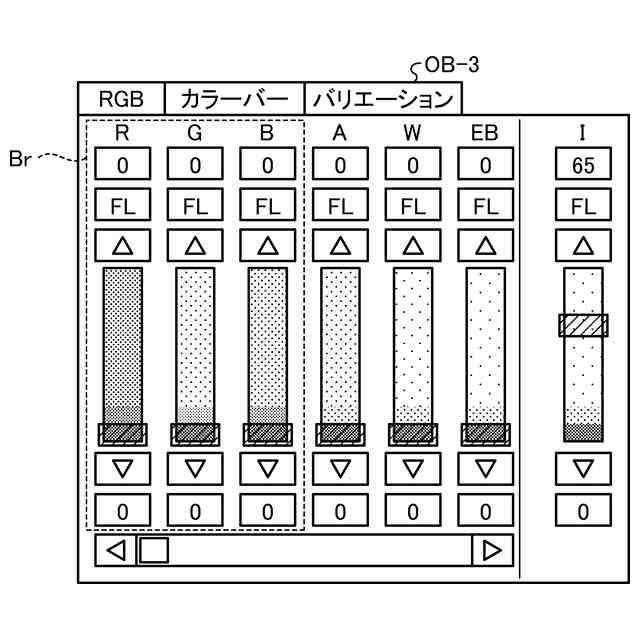

図４は、実施形態に係るカラー操作メニューの構成例を示す図である。

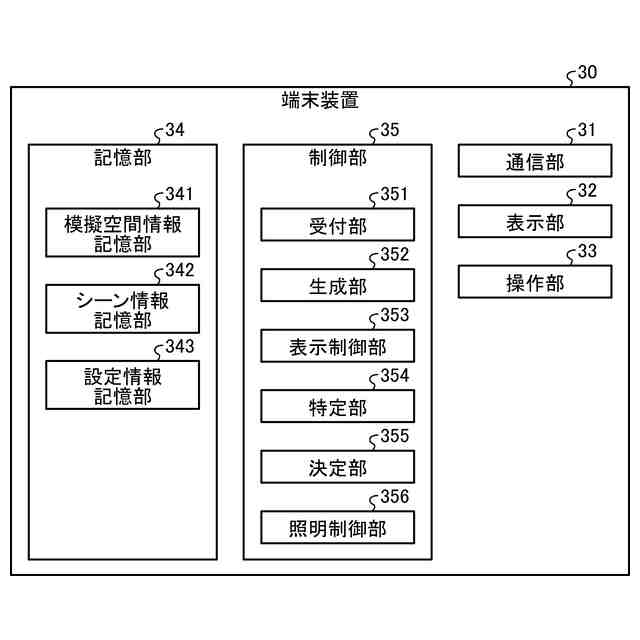

図５は、実施形態に係る端末装置の機能構成の一例を示す図である。

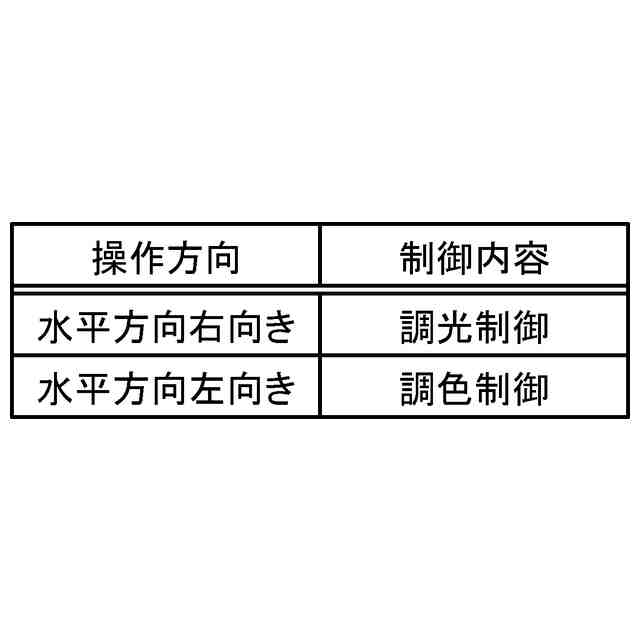

図６は、実施形態に係る一連の操作の操作方向と照明光の制御内容の対応関係の一例を示す図である。

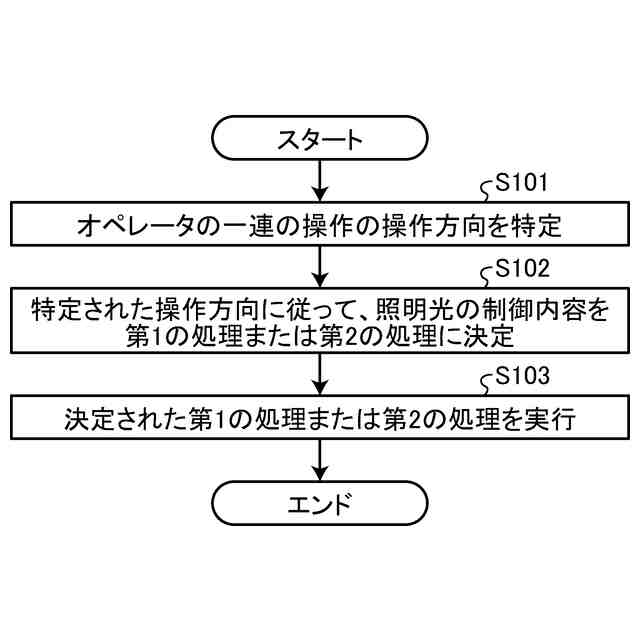

図７は、実施形態に係る端末装置による処理手順の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下に説明する実施形態に係る照明制御装置の一例である端末装置３０は、特定部３５４と、決定部３５５と、照明制御部３５５とを備える。特定部３５４は、照明装置１０が設置される照明空間を模擬的に示した模擬空間画像においてオペレータから受け付ける操作であって、照明装置１０の照明光を制御するための一連の操作の操作方向を特定する。決定部３５５は、特定部３５４により特定される操作方向が第１の方向である場合、照明装置１０の照明光の制御内容を照明光の第１の属性を調整する第１の処理に決定し、特定部３５４により特定される操作方向が第１の方向とは異なる第２の方向である場合、照明装置１０の照明光の制御内容を照明光の第２の属性を調整する第２の処理に決定する。照明制御部３５６は、決定部３５５により決定された第１の処理または第２の処理を実行する。
【０００９】
また、実施形態に係る端末装置３０において、照明制御部３５６は、第１の処理として、オペレータの操作に応じて照明光の明るさの調整に関する調光処理を実行し、第２の処理として、オペレータの操作に応じて照明光の光色の調節に関する調色処理を実行する。
【００１０】
また、実施形態に係る端末装置３０において、照明制御部３５６は、第１の処理として、模擬空間画像に表示される照明装置１０または当該照明装置１０の照明光の近傍に、照明光の明るさを調整するための第１のオブジェクトを表示させるとともに、第１のオブジェクトに対するオペレータの操作に従って調光処理を実行し、第２の処理として、模擬空間画像に表示される照明装置１０または当該照明装置１０の照明光の近傍に、光色を調節するための第２のオブジェクトを表示させるとともに、第２のオブジェクトに対するオペレータの操作に従って調色処理を実行する。
（【００１１】以降は省略されています）
