公開番号2025135371
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033179
出願日2024-03-05
発明の名称室内機、空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 13/20 20060101AFI20250910BHJP(加熱;レンジ;換気)
要約【課題】効果的に調和空気に紫外線を照射できる空気調和装置の室内機を提供する。
【解決手段】

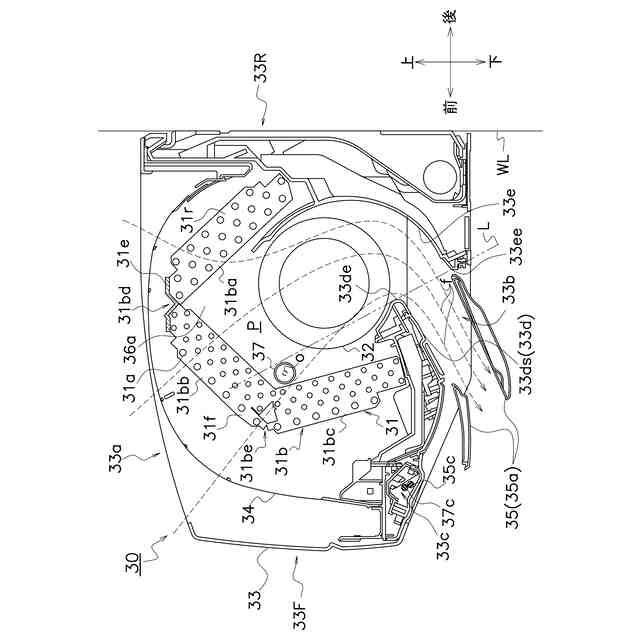

室内機は、クロスフローファンと、熱交換器と、紫外線モジュールとを備える。クロスフローファンは、気流を生成するクロスフローファンである。熱交換器は、気流が通過する熱交換器である。紫外線モジュールは、熱交換器を通過した気流が通る通気経路に紫外線を照射する発光ダイオードを有する。熱交換器は、クロスフローファンの前方に配置され、かつ屈曲部を有する前面側熱交換部を含む。紫外線モジュールは、屈曲部よりも気流の下流であり、かつクロスフローファンよりも気流の上流である位置に配置される。
【選択図】図2
特許請求の範囲【請求項１】
空気調和装置（１０）の室内機（３０）であって、
気流（ｆ）を生成するクロスフローファンと、
前記気流（ｆ）が通過する熱交換器（３１）と、
前記熱交換器（３１）を通過した前記気流（ｆ）が通る通気経路（Ｐ）に紫外線を照射する発光ダイオード（３７ａ）を有する紫外線モジュール（３７）と、
を備え、
前記熱交換器（３１）は、
前記クロスフローファンの前方に配置され、かつ屈曲部を有する前面側熱交換部（３１ｆ）を含み、
前記紫外線モジュール（３７）は、
前記屈曲部よりも前記気流（ｆ）の下流であり、かつ前記クロスフローファンよりも前記気流（ｆ）の上流である位置に配置される、
室内機（３０）。
続きを表示（約 1,000 文字）【請求項２】

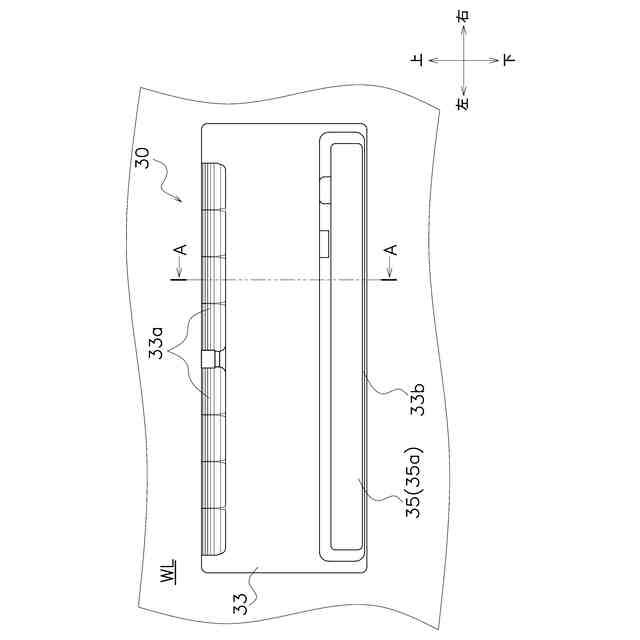

ケーシング（３３）をさらに備え、
前記ケーシング（３３）は、
前記気流（ｆ）が流出する吹出口（３３ｂ）と、
前記吹出口（３３ｂ）を挟んで互いに対向する舌部（３３ｄ）及びスクロール面（３３ｅ）と
を有し、
前記紫外線モジュール（３７）は、
側面視において、前記舌部（３３ｄ）の先端部（３３ｄｅ）と、前記スクロール面（３３ｅ）の前記吹出口（３３ｂ）側の端部（３３ｅｅ）とを結ぶ直線よりも前方に配置される、
請求項１に記載の室内機（３０）。
【請求項３】

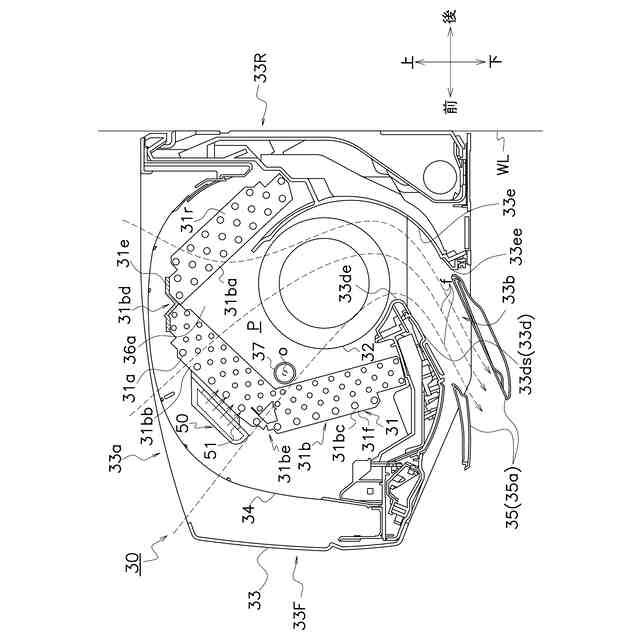

給気口（５１）を有し、前記給気口（５１）から前記熱交換器（３１）に向かって外気を給気する給気ダクト（５０）をさらに備え、
前記紫外線モジュール（３７）は、
前記給気口（５１）よりも前記気流（ｆ）の下流に配置される、
請求項１に記載の室内機（３０）。
【請求項４】
前記熱交換器（３１）は、
伝熱管（３１ａ）及び背面側熱交換部（３１ｒ）をさらに含み、
前記伝熱管（３１ａ）は、
前記背面側熱交換部（３１ｒ）の下方において流入した冷媒が、前記背面側熱交換部（３１ｒ）及び前記前面側熱交換部（３１ｆ）の上方を経由して前記前面側熱交換部（３１ｆ）の下方から流出するように設けられる、
請求項１に記載の室内機（３０）。
【請求項５】
前記紫外線モジュール（３７）は、
側面視において、前記クロスフローファンの鉛直方向上端よりも下方に配置される、
請求項４に記載の室内機（３０）。
【請求項６】

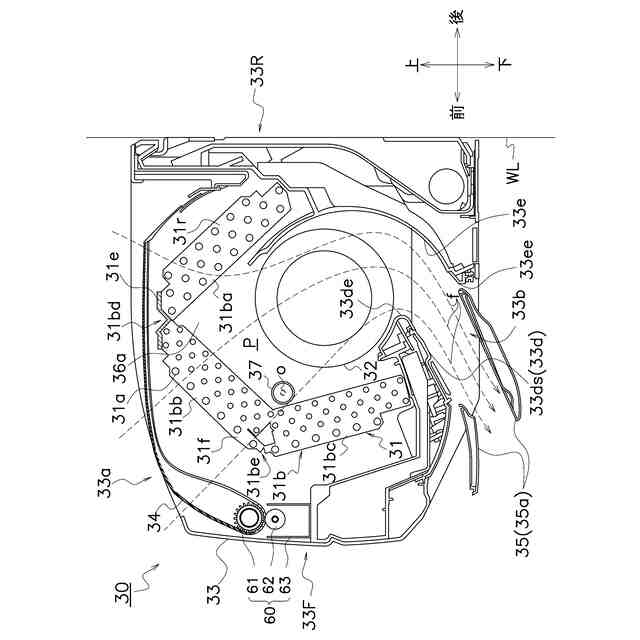

前記前面側熱交換部（３１ｆ）の前方に配置されたダストボックス（６３）をさらに備え、
前記紫外線モジュール（３７）は、
前方から見て、光軸（ｏ）が前記ダストボックス（６３）に重なるように配置される、
請求項１に記載の室内機（３０）。
【請求項７】

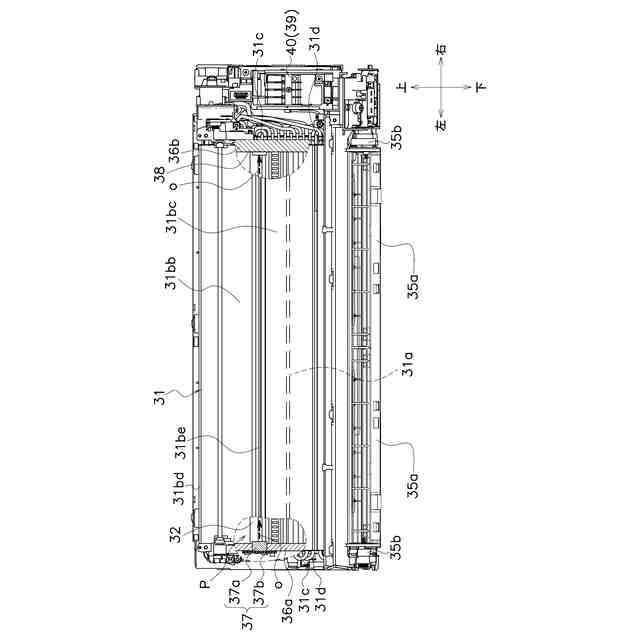

前記紫外線モジュール（３７）から放射された紫外線を反射する反射部材（３８）をさらに備え、
前記反射部材（３８）は、
前記通気経路（Ｐ）を挟んで、前記紫外線モジュール（３７）とは反対側に配置される、
請求項１に記載の室内機（３０）。
【請求項８】

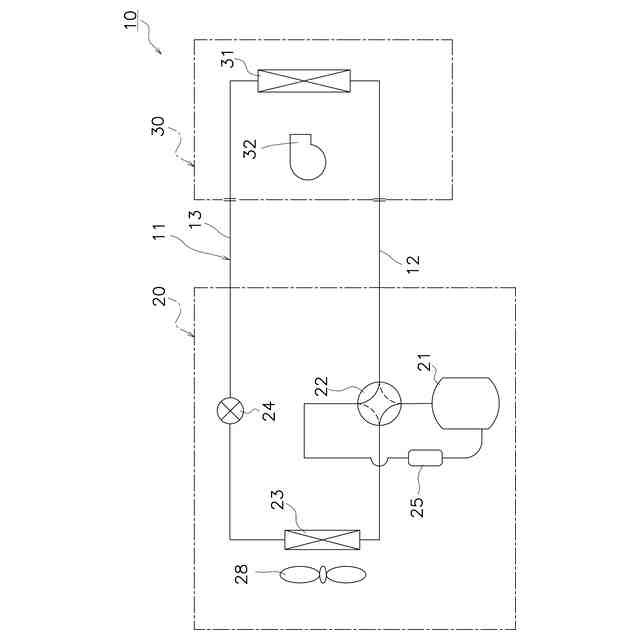

請求項１から請求項７のいずれか１項に記載の室内機（３０）と、
室外機（２０）とを備える
空気調和装置（１０）。

発明の詳細な説明【技術分野】
【０００１】
室内機及び空気調和装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１（特開２０２２－１６０２９２号公報）は、紫外線を照射する発光ダイオード及び当該紫外線の配光を平行光に変換する配光制御部を有する紫外線照射装置が、筐体内部の吸込口又は吹出口に配置された空調機用室内機を開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１が開示する発光ダイオード及びこれを有する紫外線モジュールの配置では調和空気に効果的に紫外線を照射できない場合があることから、紫外線モジュールの配置には改善の余地があった。
【０００４】
本開示は、効果的に調和空気に紫外線を照射できる室内機及び空気調和装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
第１観点の室内機は、空気調和装置の室内機である。室内機は、クロスフローファンと、熱交換器と、紫外線モジュールとを備える。クロスフローファンは、気流を生成するクロスフローファンである。熱交換器は、気流が通過する熱交換器である。紫外線モジュールは、熱交換器を通過した気流が通る通気経路に紫外線を照射する発光ダイオードを有する。
【０００６】
熱交換器は、クロスフローファンの前方に配置され、かつ屈曲部を有する前面側熱交換部を含む。紫外線モジュールは、屈曲部よりも気流の下流であり、かつクロスフローファンよりも気流の上流である位置に配置される。
【０００７】

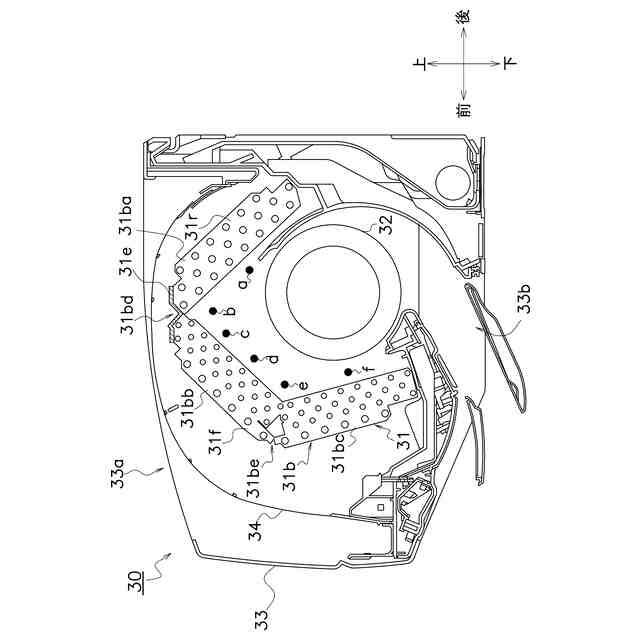

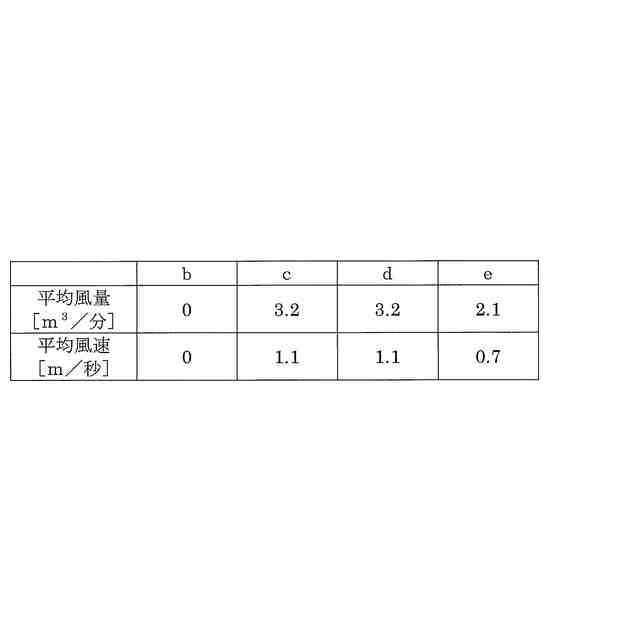

本室内機によれば、熱交換器を通過した後の比較的速度が遅くかつ風量の大きい気流に対して紫外線を照射できるため、調和空気に効果的に紫外線を照射できる。
【０００８】
第２観点の室内機は、第１観点の室内機であって、ケーシングをさらに備える。ケーシングは、気流が流出する吹出口と、吹出口を挟んで互いに対向する舌部及びスクロール面とを有する。紫外線モジュールは、側面視において、舌部の先端部と、スクロール面の吹出口側の端部とを結ぶ直線よりも前方に配置される。
【０００９】
本室内機によれば、紫外線モジュールが照射した紫外線が、吹出口を介して外部へ漏れることが抑制される。
【００１０】
第３観点の室内機は、第１観点又は第２観点の室内機であって、給気ダクトをさらに備える。給気ダクトは、給気口を有し、吹出口から熱交換器に向かって外気を給気する。紫外線モジュールは、給気口よりも気流の下流に配置される。
（【００１１】以降は省略されています）
