公開番号2025135262
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033021
出願日2024-03-05
発明の名称衣類処理装置
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 39/10 20060101AFI20250910BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】活性成分の生成効率を向上し、衣類の除菌・消臭効果を向上することができる衣類処理装置を提供する。
【解決手段】実施形態の衣類処理装置は、外箱と、外箱内部に設けられて排水部を有する水槽と、水槽の外部に設けられて排水部と、上方から水槽の内部に面する放水部とを接続する循環水路と、電極を有し、少なくとも電極が循環水路内に設けられた電気分解装置と、を備える。
また、衣類処理装置は、循環水路中において排水部の下流に設けられて水中の異物を捕集するフィルタ装置を備える。電気分解装置は、フィルタ装置の下流側であってかつ放水部の上流側に配置されている。
【選択図】図2
特許請求の範囲【請求項１】
外箱と、
前記外箱内部に設けられて排水部を有する水槽と、
前記水槽の外部に設けられて前記排水部と、上方から前記水槽の内部に面する放水部とを接続する循環水路と、
電極を有し、少なくとも前記電極が前記循環水路の内部に設けられた電気分解装置と、を備える、
衣類処理装置。
続きを表示（約 990 文字）【請求項２】
前記循環水路中において前記排水部の下流に設けられて水中の異物を捕集するフィルタ装置を備え、
前記電気分解装置は、前記フィルタ装置の下流側であってかつ前記放水部の上流側に配置されている、
請求項１に記載の衣類処理装置。
【請求項３】
前記循環水路中において前記排水部の下流に設けられて水中の異物を捕集するフィルタ装置を備え、
前記フィルタ装置は、前記循環水路内に機外からアクセス可能に設けられた収容部に着脱可能に収容されており、
前記電気分解装置は、前記収容部内に配置されている、
請求項１に記載の衣類処理装置。
【請求項４】
前記循環水路の途中に設けられ、前記排水部を介して前記水槽内の水をくみ上げて前記放水部に送るポンプを備え、
前記電気分解装置は、前記ポンプの下流側かつ前記放水部よりも上流側に配置されている、
請求項２に記載の衣類処理装置。
【請求項５】
前記循環水路の前記電気分解装置よりも下流側部分は、下流に進むほど上昇するように水平方向に対して傾斜している、
請求項１に記載の衣類処理装置。
【請求項６】
前記循環水路の底面を下方に窪ませて又は前記循環水路をＵ字状に曲げて形成された貯水部を備え、
前記電気分解装置は、前記貯水部に配置され、前記循環水路の前記貯水部の上流側部分の底面及び下流側部分の底面よりも鉛直方向下方に位置する、
請求項１に記載の衣類処理装置。
【請求項７】
前記電気分解装置は、前記水槽の最低水位よりも鉛直方向下方に配置されている、
請求項１に記載の衣類処理装置。
【請求項８】
前記電気分解装置の配置箇所における前記循環水路の流路面積は、前記電気分解装置より上流部分及び前記電気分解装置の下流部分の前記循環水路の流路面積よりも大きく設定されている、
請求項１に記載の衣類処理装置。
【請求項９】
前記循環水路の途中に設けられ、前記排水部を介して前記水槽内の水をくみ上げて前記放水部に送るポンプを備え、
前記ポンプは、前記循環水路中を１０Ｌ／分以上の流量で水を循環させる、
請求項１に記載の衣類処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、洗濯に電気分解した水や軟水化した水を用いる洗濯機が検討されている。電解水や軟水を用いることにより、除菌・洗浄効果や、洗剤の溶解性の向上が期待される。
【０００３】
例えば、特許文献１には、洗濯物を収容し水受け槽内に回転可能に設けられた洗濯槽と、前記洗濯槽を回転駆動する駆動手段と、前記水受け槽に洗濯水を給水する給水手段と、前記水受け槽内の洗濯水を排水する排水手段と、洗い、すすぎ、脱水の各工程を逐次制御する制御手段と、第１の発明の軟水化装置とを備えた洗濯機であって、通常粉末洗剤の中には、重量の１～３割のゼオライトが含まれ、洗い工程で用いる洗濯水のうち比較的少量で粉末洗剤を溶かして吸着経路にゼオライトを保持させると、比較的飽和度の低いゼオライトを擬似的なカラム状態に調製することができ、残りの洗濯水（硬水）が吸着経路に導入されると、常に比較的飽和度の低いゼオライトと接触を繰り返すことになり硬水成分の吸着除去（軟水化）が効率よくおこなわれ、結果的に、粉末洗剤に含まれる量のゼオライトで、十分な軟水化が可能となることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－０６６１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電気分解による活性成分生成の効率向上の観点から、洗濯機内における電気分解装置の配置場所については検討の余地があった。
【０００６】
活性成分の生成効率を向上し、衣類の除菌・消臭効果を向上することができる衣類処理装置を提供する。
【課題を解決するための手段】
【０００７】
実施形態の衣類処理装置は、外箱と、前記外箱内部に設けられて排水部を有する水槽と、前記水槽の外部に設けられて前記排水部と、上方から前記水槽の内部に面する放水部とを接続する循環水路と、電極を有し、少なくとも前記電極が前記循環水路内に設けられた電気分解装置と、を備える。
【図面の簡単な説明】
【０００８】

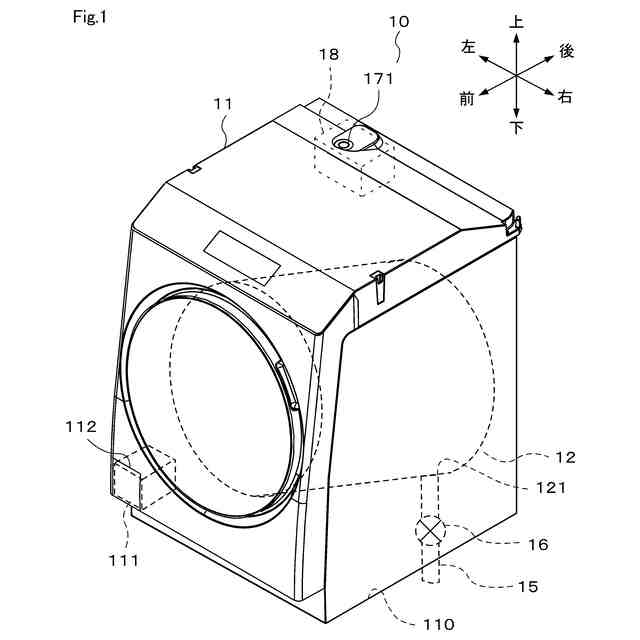

第１実施形態による洗濯機の一例の構成を示す斜視図

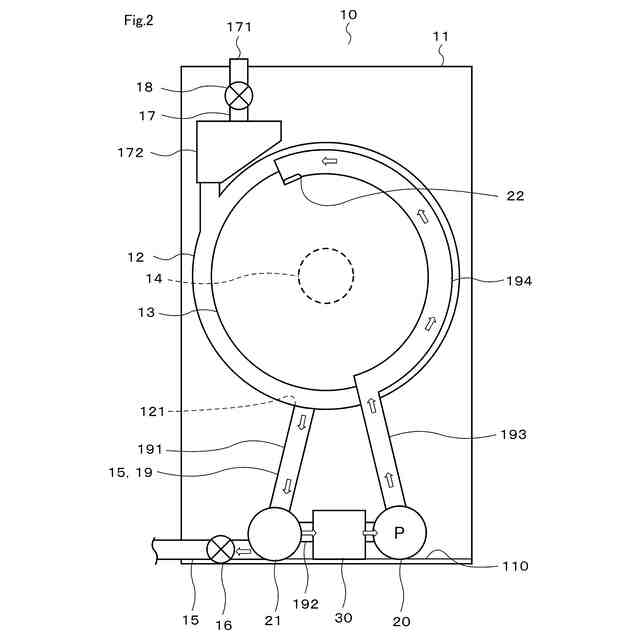

第１実施形態による洗濯機の一例の構成を概略的に示す図

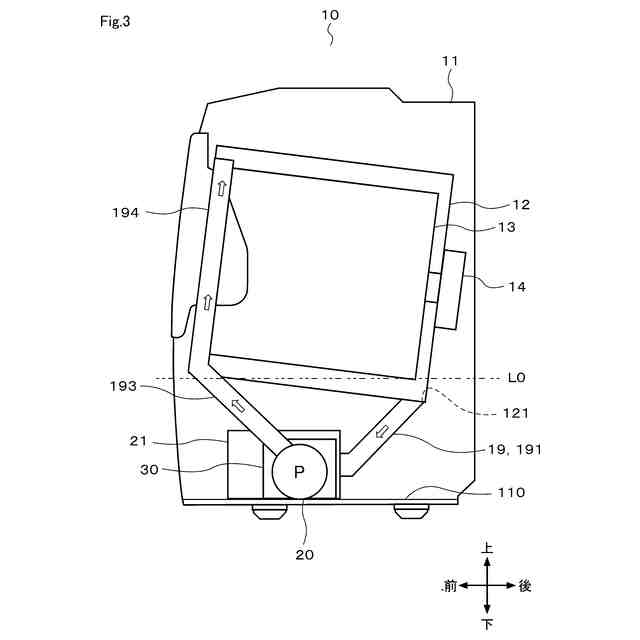

第１実施形態による洗濯機の一例の構成を概略的に示す側面図

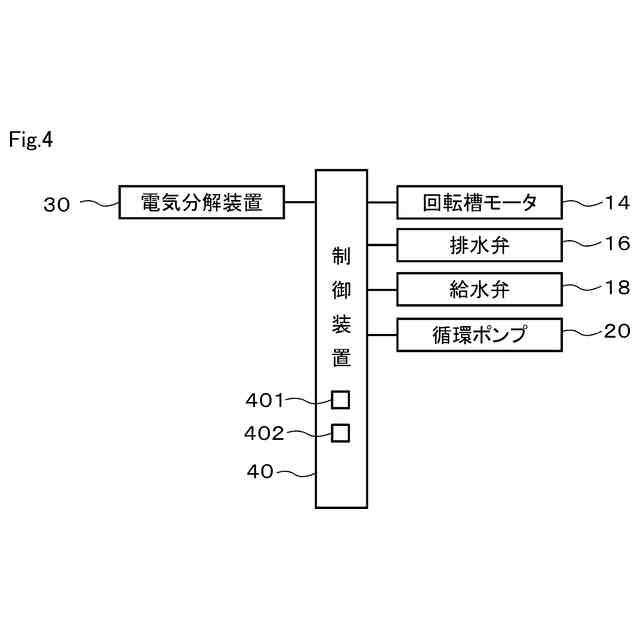

第１実施形態による洗濯機の一例の電気的な構成を示すブロック図

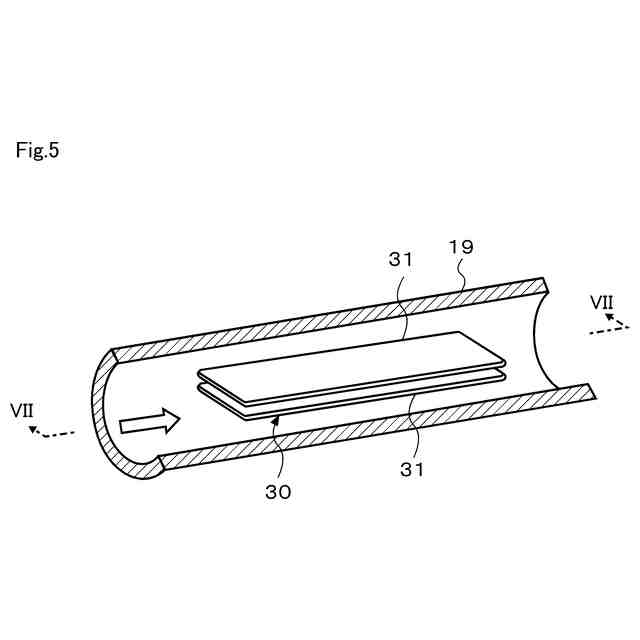

第１実施形態による洗濯機の電気分解装置を示す部分破断図

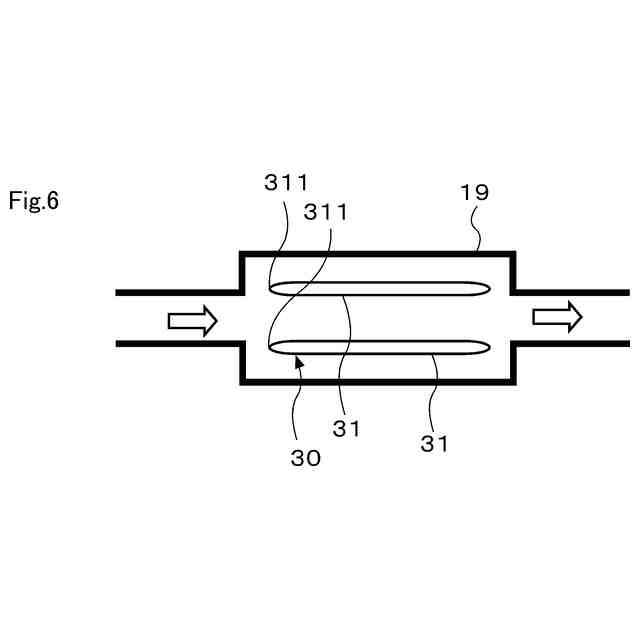

第１実施形態による洗濯機の電気分解装置と循環水路の一部の構成を概略的に示す図

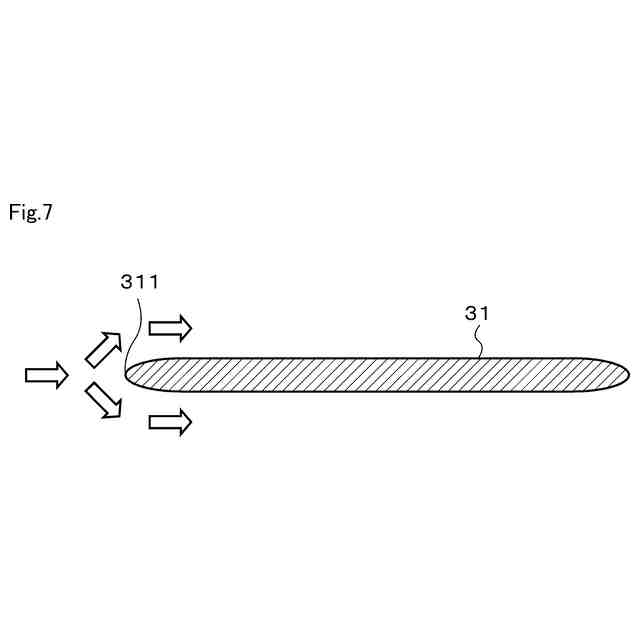

第１実施形態による洗濯機の電気分解装置を図５のＶＩＩ－ＶＩＩ線に沿って示す図

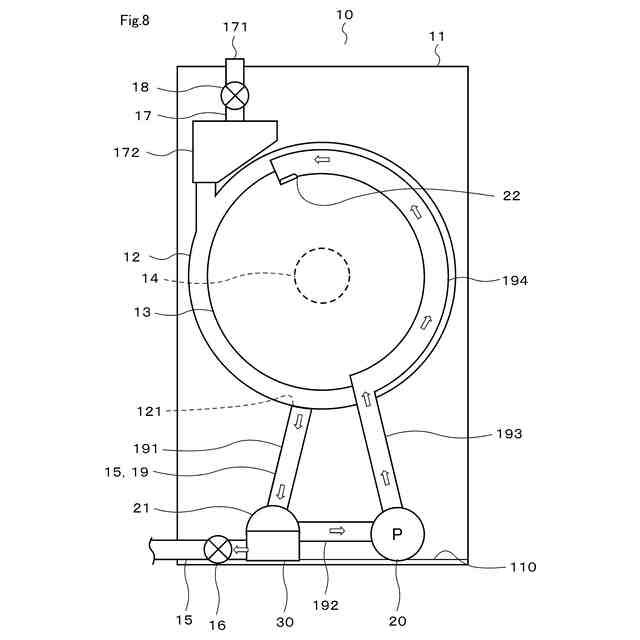

第２実施形態による洗濯機の一例の構成を概略的に示す図

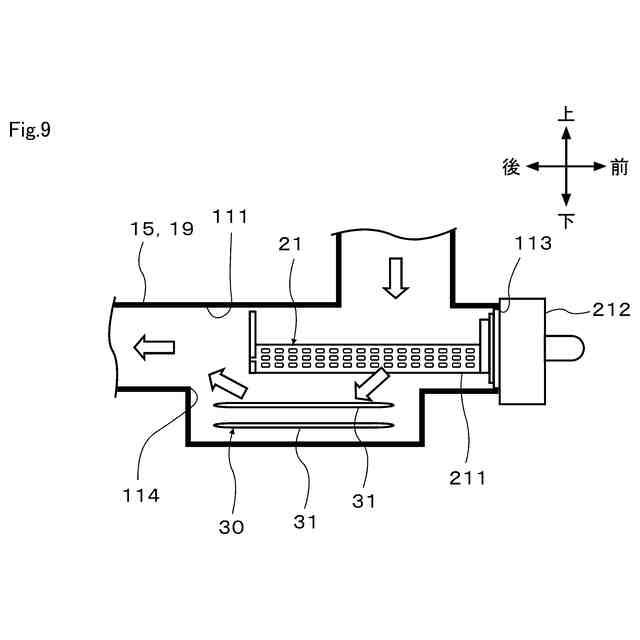

第２実施形態による洗濯機の一例における収容部周辺の構成を概略的に示す図
第３実施形態による洗濯機の一例における収容部周辺の構成を概略的に示す図
第４実施形態による洗濯機の一例の構成を概略的に示す図
第４実施形態による洗濯機の一例の構成を概略的に示す側面図
第５実施形態による洗濯機の一例の電気分解装置と循環水路の一部の構成を概略的に示す図
第６実施形態による洗濯機の一例の電気分解装置が配置された貯水部の近傍の構成を概略的に示す図
第６実施形態による洗濯機のその他の例の電気分解装置が配置された貯水部の近傍の構成を概略的に示す図
第７実施形態による洗濯機の一例の電気分解装置が配置された拡大部の近傍の構成を概略的に示す図
第７実施形態による洗濯機のその他の例の電気分解装置が配置された拡大部の近傍の構成を概略的に示す図
【発明を実施するための形態】
【０００９】
以下、複数の実施形態について図面を参照して説明する。複数の実施形態に共通の構成については、符号を共通にして説明を省略する。
【００１０】
（第１実施形態）
第１実施形態について図１から図７を参照して説明する。衣類処理装置としての洗濯機１０は、図１から図４に示すように、外箱１１、水槽１２、回転槽１３、回転槽モータ１４、排水経路１５、排水弁１６、給水経路１７、給水弁１８、循環水路１９、循環ポンプ２０、フィルタ装置２１、電気分解装置３０、及び制御装置４０を備えている。なお図１において、洗濯機１０の設置面側、つまり鉛直下側を洗濯機１０の下側とし、設置面の反対側、つまり鉛直上側を洗濯機１０の上側とする。また、洗濯機１０を正面から見た場合の左右方向を、洗濯機１０の左右方向とする。洗濯機１０は、例えば回転槽１３の回転軸が水平へ向かう横軸型又は後方へ向かって下降傾斜した斜め軸型のドラム式洗濯機である。本実施形態では、洗濯機１０は斜め軸型のドラム式洗濯機である。なお、洗濯機１０は、例えばヒートポンプ式やヒーター式の乾燥機能を有していても良いし、備えていなくてもよい。
（【００１１】以降は省略されています）
