公開番号2025134547
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032525
出願日2024-03-04
発明の名称差動回路及び発振器
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類H03K 3/0231 20060101AFI20250909BHJP(基本電子回路)
要約【課題】本開示は、クロスカップル回路を追加することによる発振周波数の線形性の悪化を改善することができる差動回路を提供することを目的とする。

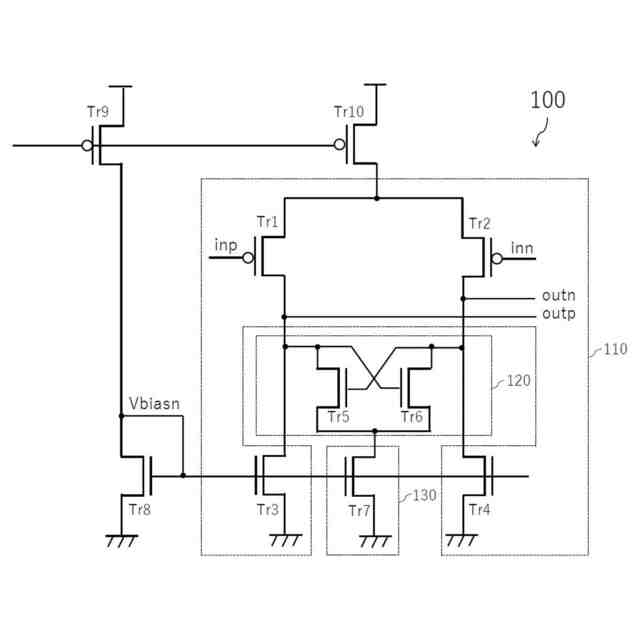

【解決手段】差動回路は、差動増幅回路と、前記差動増幅回路の出力に接続されたクロスカップル回路と、前記差動増幅回路のゲインに応じた電流を前記クロスカップル回路に供給する電流源と、を備える。
【選択図】図2
特許請求の範囲【請求項１】

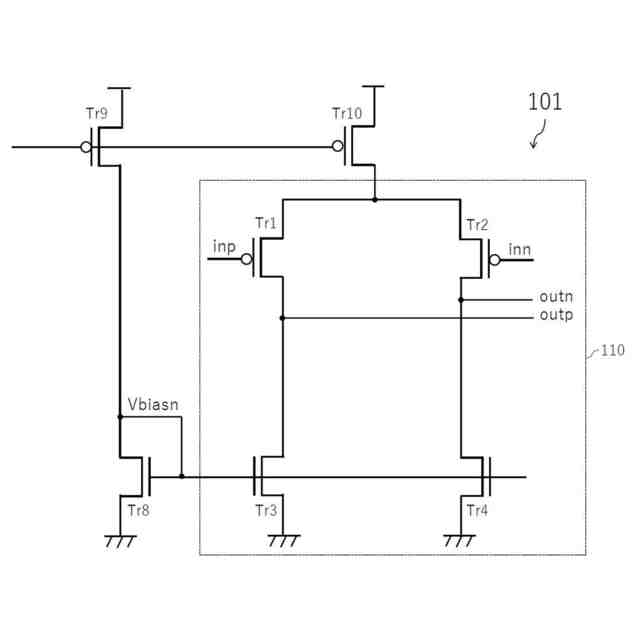

差動増幅回路と、
前記差動増幅回路の出力に接続されたクロスカップル回路と、
前記差動増幅回路のゲインに応じた電流を前記クロスカップル回路に供給する電流源と、
を備える、差動回路。
続きを表示（約 850 文字）【請求項２】
前記差動増幅回路は、
第２主端子が共通接続された第１のトランジスタ及び第２のトランジスタと、
第１主端子が前記第１のトランジスタの第１主端子に接続され、第２主端子が基準電位に接続された第３のトランジスタと、
第１主端子が前記第２のトランジスタの第１主端子に接続され、第２主端子が前記基準電位に接続された第４のトランジスタと、を有する、
請求項１に記載の差動回路。
【請求項３】
前記クロスカップル回路は、
第１主端子が前記第１のトランジスタの第１主端子に接続され、制御端子が前記第２のトランジスタの第１主端子に接続された第５のトランジスタと、
第１主端子が前記第２のトランジスタの第１主端子に接続され、制御端子が前記第１のトランジスタの第１主端子に接続された第６のトランジスタと、を有する、
請求項２に記載の差動回路。
【請求項４】
前記電流源は、第１主端子が前記第５のトランジスタ及び前記第６のトランジスタの共通接続された第２主端子に接続され、第２主端子が前記基準電位に接続された第７のトランジスタを有する、
請求項３に記載の差動回路。
【請求項５】
前記第３のトランジスタ、前記第４のトランジスタ、及び前記第７のトランジスタの制御端子には、共通のバイアス電圧が印加される、
請求項４に記載の差動回路。
【請求項６】
第１主端子及び制御端子が参照電流源に接続され、第２主端子が前記基準電位に接続された第８のトランジスタを更に備え、
前記第３のトランジスタ、前記第４のトランジスタ、及び前記第７のトランジスタは、制御端子が前記第８のトランジスタの制御端子に共通接続される、
請求項５に記載の差動回路。
【請求項７】

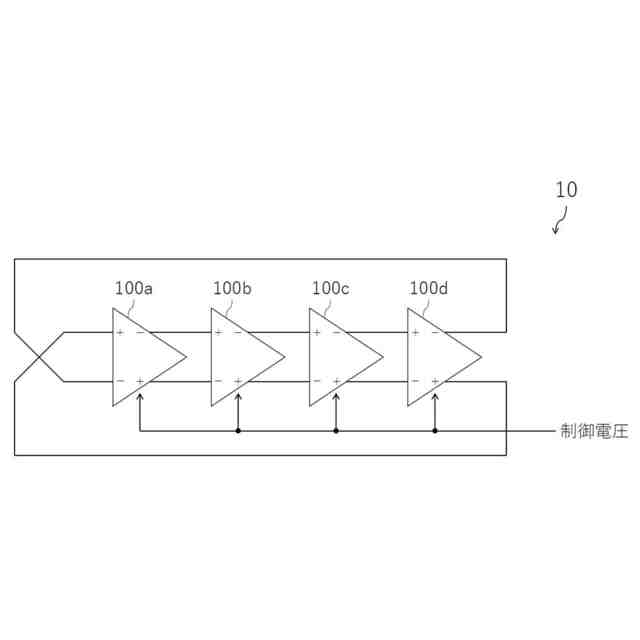

請求項１から６のいずれか一項に記載の差動回路をリング状に接続した、
発振器。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、差動回路及び発振器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には「低速パスにはトランジスタＱ１１及びＱ１２からなるクロスカップル差動対３２が付加され、これが発振器のより広い同調範囲を実現する」と記載されている。
【０００３】
特許文献２には「差動遅延素子の差動出力対から出力される差動信号の位相が同様となる誤発振状態となると、クロスカップル回路２０を活性化し、差動遅延素子の差動出力対の不安定状態をポジティブフィードバックすることで、正常発振状態に戻す」と記載されている。
【０００４】
特許文献３には「第１の電圧制御発振回路ＶＣＯ１は、コレクタおよびベースを交差接続した１対のトランジスタ１１および１２を具え、これらトランジスタのコレクタ間にコンデンサ１３およびコイル１４、１５を具えるＬＣ共振回路を接続したものである」と記載されている。
【０００５】
特許文献４には「クロスカップル回路１４は、ＬＣタンク１１に接続された一対のトランジスタ１４ａ，１４ｂをクロスカップルした構成を有する」と記載されている。
【０００６】
特許文献５には「ＣＤＲ回路１５の一部として形成可能な回路１００は同相タンク１１２および直交相タンク１１４を有するＶＣＯ１１０を備え、ＶＣＯ１１０にバングバング回路１２０を接続することにより、ＶＣＯ１１０の周波数を制御可能にする。」と記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００６－２１７５４４号公報
特開２００８－２０５７７９号公報
特開２００２－２０８８１９号公報
特開２０１８－２０７２６２号公報
米国特許出願公開第２００９／０２０８２２６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００８】

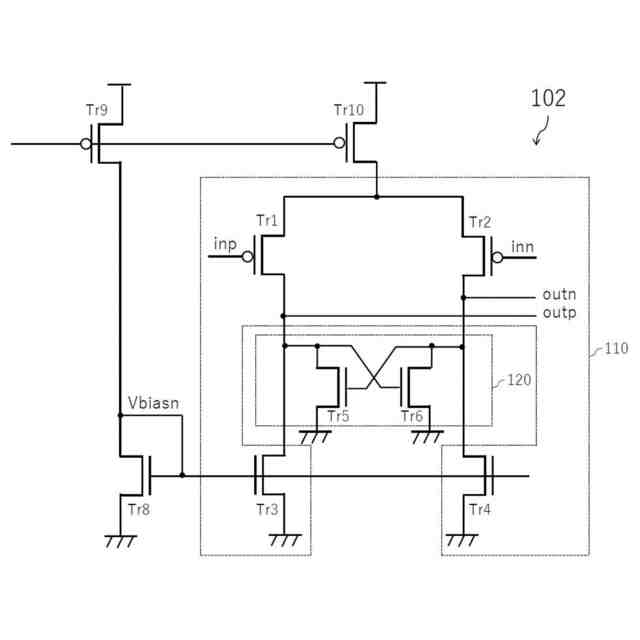

従来、発振器に用いられる差動回路において、差動増幅回路の出力にクロスカップル回路を追加する技術が知られている。これにより、制御電圧が小さくゲインが小さい間はクロスカップル回路が支配的となって差動出力電圧を大きくすることで発振器を止まることなく発振させ、制御電圧が大きくゲインが大きくなると差動増幅回路が支配的となって差動出力電圧を大きくすることで発振器を発振させ続けることができる。
【０００９】

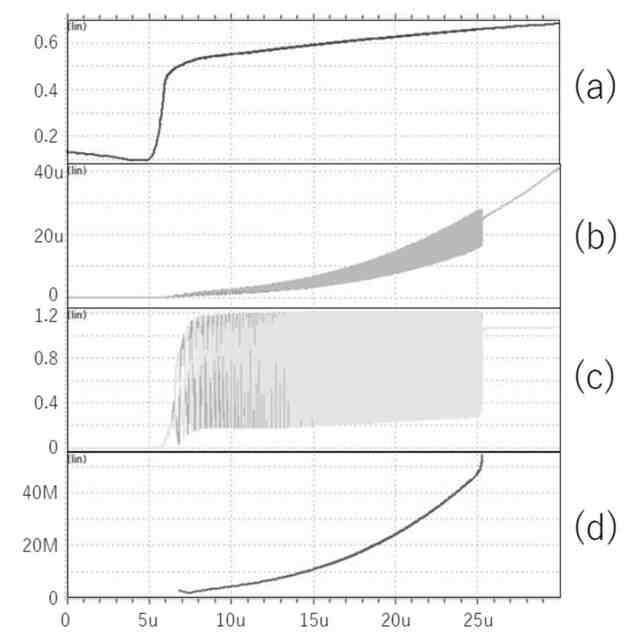

しかしながら、差動増幅回路が支配的になりつつある制御電圧下、すなわち、差動出力電圧を大きくする支配的な回路がクロスカップル回路から差動増幅回路へ切り替わる途中の領域においては、発振周波数が線形に変化しないという問題があった。
【００１０】

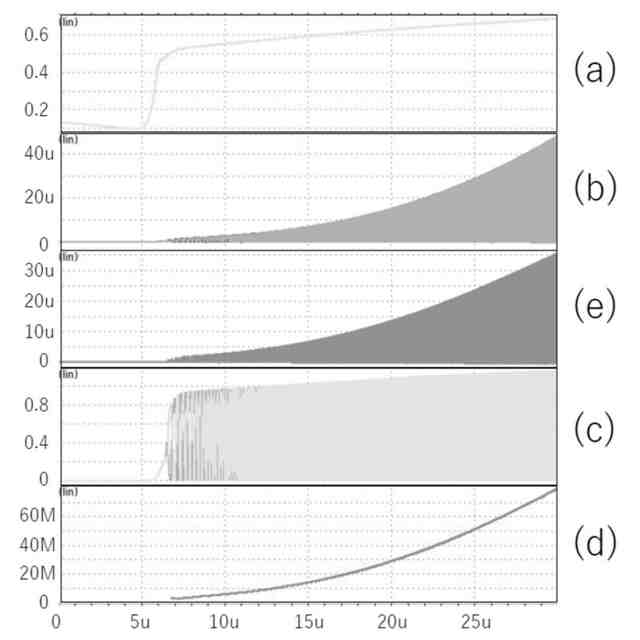

そこで、本開示は、クロスカップル回路を追加することによる発振周波数の線形性の悪化を改善することができる差動回路を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
