公開番号2025133614
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031672
出願日2024-03-01
発明の名称組電池モジュール
出願人エナジーウィズ株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/298 20210101AFI20250904BHJP(基本的電気素子)
要約【課題】組電池のメンテナンス性の低下を抑制する。
【解決手段】組電池モジュールは、複数のセルを備える組電池と、複数の前記セル上に配置され、各々の前記セルに液を供給可能な供給管と、前記組電池を収容する収容箱と、前記組電池と接続対象とを電気的に接続可能で且つ前記収容箱に対して引き出し及び収納が可能で、収納状態では複数の前記セル上に配置されるケーブルと、前記収容箱内において前記ケーブルの引き出し及び収納動作にともなう前記ケーブルの可動領域から離れた位置に取り付けられる本体部を有し、少なくとも一つの前記セルの状態を監視する監視装置と、を備える。
【選択図】図9
特許請求の範囲【請求項１】
複数のセルを備える組電池と、
複数の前記セル上に配置され、各々の前記セルに液を供給可能な供給管と、
前記組電池を収容する収容箱と、

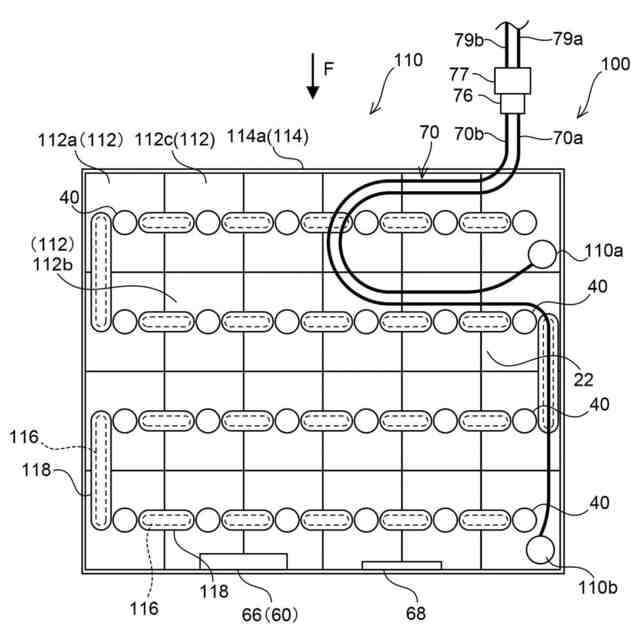

前記組電池と接続対象とを電気的に接続可能で且つ前記収容箱に対して引き出し及び収納が可能で、収納状態では複数の前記セル上に配置されるケーブルと、

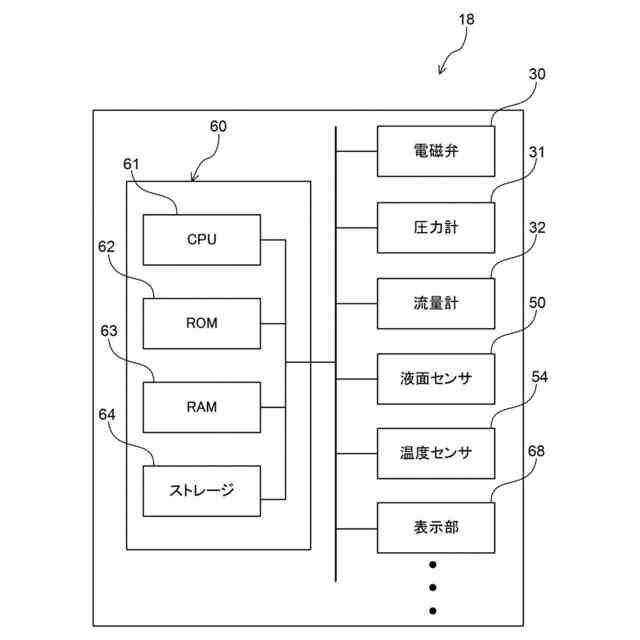

前記収容箱内において前記ケーブルの引き出し及び収納動作にともなう前記ケーブルの可動領域から離れた位置に取り付けられる本体部を有し、少なくとも一つの前記セルの状態を監視する監視装置と、
を備える組電池モジュール。
続きを表示（約 1,000 文字）【請求項２】
前記本体部は、前記収容箱の側壁内面に取り付けられている
請求項１に記載の組電池モジュール。
【請求項３】

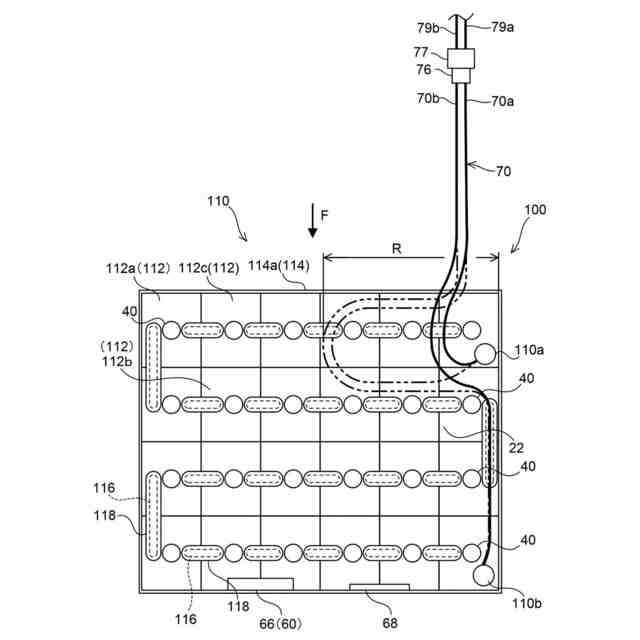

前記ケーブルは、一部が曲げられた状態で前記収容箱に収納されており、
前記ケーブルを引き出すと、前記ケーブルの曲げられた部分が延びる、
請求項１に記載の組電池モジュール。
【請求項４】
各々の前記セルには、開閉弁が設けられており、
前記供給管は、各々の前記開閉弁を介して各々の前記セルに接続され、

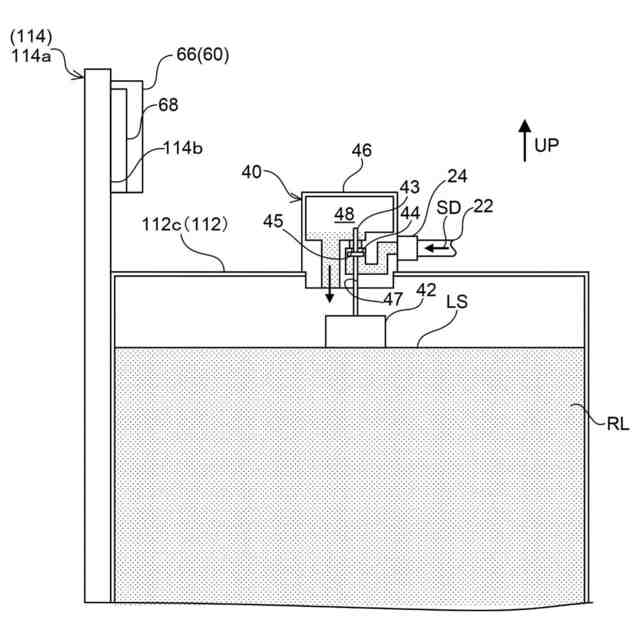

前記本体部は、前記収容箱の側壁内面において前記供給管と前記開閉弁との接続部よりも上側の部分に取り付けられている
請求項２又は請求項３に記載の組電池モジュール。
【請求項５】
前記監視装置は、前記セルの温度を検出し前記本体部に送信する温度センサを更に備え、

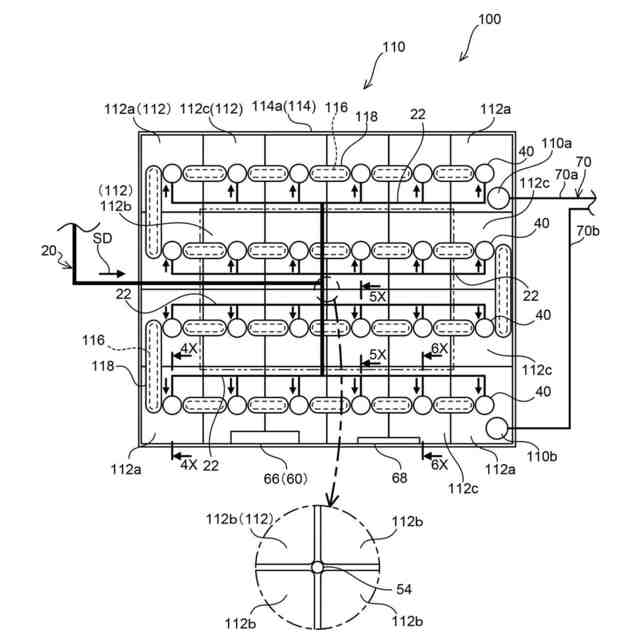

前記温度センサは、互いに隣り合う前記セル間の隙間に挿入されている
請求項１に記載の組電池モジュール。
【請求項６】
前記監視装置は、前記セルの温度を検出し前記本体部に送信する温度センサを更に備え、
前記温度センサは、前記収容箱の側壁内面と前記セルとの間の隙間に挿入されている
請求項１に記載の組電池モジュール。
【請求項７】
前記監視装置は、前記セルの温度を検出し前記本体部に送信する温度センサを更に備え、
前記温度センサは、複数の前記セルのうち、前記収容箱との接触面の数が最も少ないセルと、該セルに隣り合うセルとの間の隙間に挿入されている
請求項１に記載の組電池モジュール。
【請求項８】

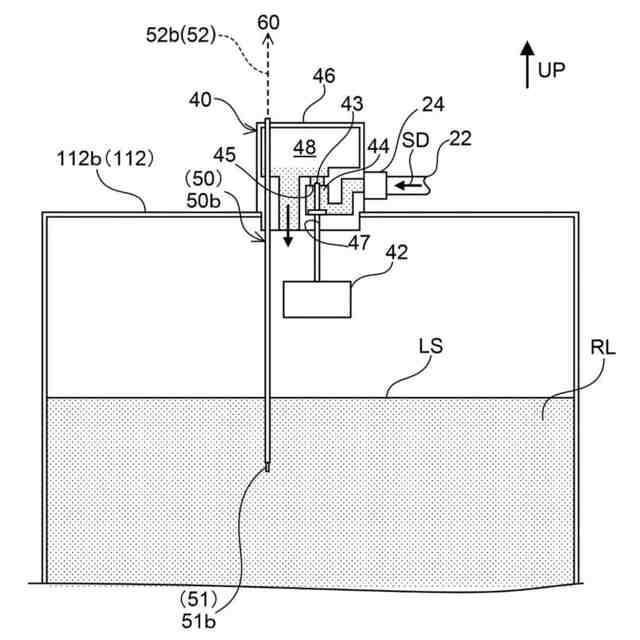

前記監視装置は、前記セル内の液面を検出し前記本体部に送信する液面センサを更に備える
請求項１に記載の組電池モジュール。
【請求項９】

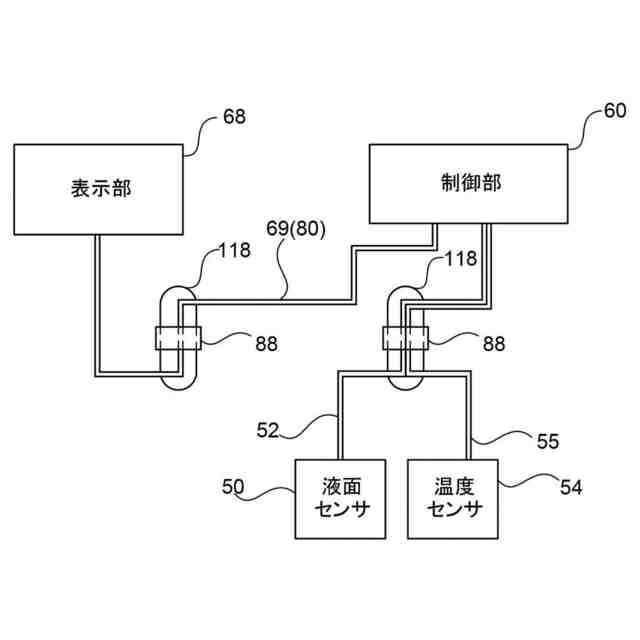

前記監視装置は、前記本体部に接続され、前記液面センサで検出した検出結果を表示する表示部を備える
請求項８に記載の組電池モジュール。
【請求項１０】
前記監視装置は、前記セル内の液面を検出し前記本体部に送信する液面センサを更に備え、
前記本体部は、前記液面センサで検出した検出結果を表示する
請求項１に記載の組電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、組電池モジュールに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、リーチ式のフォークリフトに搭載する組電池について開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１１９８０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
リーチ式のフォークリフトの場合、組電池が支持フレーム上に搭載される。組電池のメンテンスの際には、支持フレームと共に組電池が車体から引き出される。支持フレームを引き出す際には、組電池のケーブルが車体駆動部に接続されているため、組電池を収容する鉄箱の組電池上に収納されたケーブルが引き出される。また、支持フレームを戻す際には、鉄箱内の組電池上にケーブルが収納される。
【０００５】
ところで、組電池を管理する制御モジュール（例えば、バッテリーメンテナンスユニット）等の電子機器が鉄箱の組電池上に配置されている場合、ケーブルの引き出し及び収納動作時にケーブルが制御モジュールに接触することがある。ケーブルが制御モジュールに接する場合、ケーブルの引き出し及び収納動作が繰り返し行われることで、制御モジュールに不具合が生じる虞がある。制御モジュールに不具合が生じると、組電池のメンテナンス性が低下する懸念がある。
【０００６】
本開示は、組電池のメンテナンス性の低下を抑制することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１態様の組電池モジュールは、複数のセルを備える組電池と、複数の前記セル上に配置され、各々の前記セルに液を供給可能な供給管と、前記組電池を収容する収容箱と、前記組電池と接続対象とを電気的に接続可能で且つ前記収容箱に対して引き出し及び収納が可能で、収納状態では複数の前記セル上に配置されるケーブルと、前記収容箱内において前記ケーブルの引き出し及び収納動作にともなう前記ケーブルの可動領域から離れた位置に取り付けられる本体部を有し、少なくとも一つの前記セルの状態を監視する監視装置と、備える。
【０００８】
第１態様の組電池モジュールでは、収容箱内においてケーブルの引き出し及び収納動作にともなうケーブルの可動領域から離れた位置に監視装置の本体部を取り付けるため、ケーブルの引き出し及び収納動作が繰り返し行われても、ケーブルが本体部に接することがなく、ケーブルとの接触により本体部に不具合が生じることが抑制される。これにより、組電池のメンテナンス性の低下を抑制することができる。
【０００９】
本開示の第２態様の組電池モジュールは、第１態様の組電池モジュールにおいて、前記本体部は、前記収容箱の側壁内面に取り付けられている。
【００１０】
第２態様の組電池モジュールでは、監視装置の本体部を収容箱の側壁内面に取り付けるため、側壁外面に取り付ける場合と比べて、本体部が破損しにくい。
（【００１１】以降は省略されています）
