公開番号2025132638
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030331
出願日2024-02-29
発明の名称電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/1213 20160101AFI20250903BHJP(基本的電気素子)
要約【課題】セル性能を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】電気化学セルは、固体電解質層と、多孔質の第1電極と、第2電極とを備える。固体電解質層は、第1面と、第1面の反対側に位置する第2面とを有する。第1電極は、金属粒子および無機酸化物粒子を含み、第1面と向かい合う。第2電極は、第2面と向かい合う。固体電解質層の厚み方向に沿う断面において、第2面の最大高さ粗さRzは、第1面の最大高さ粗さRzより小さい。

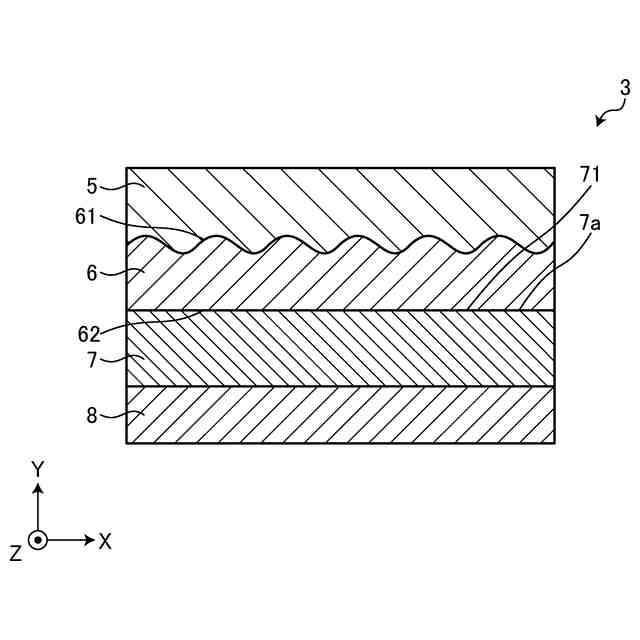

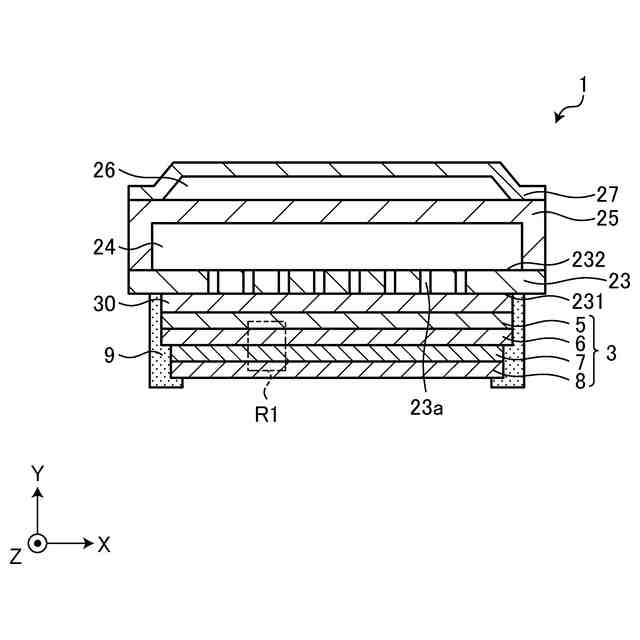

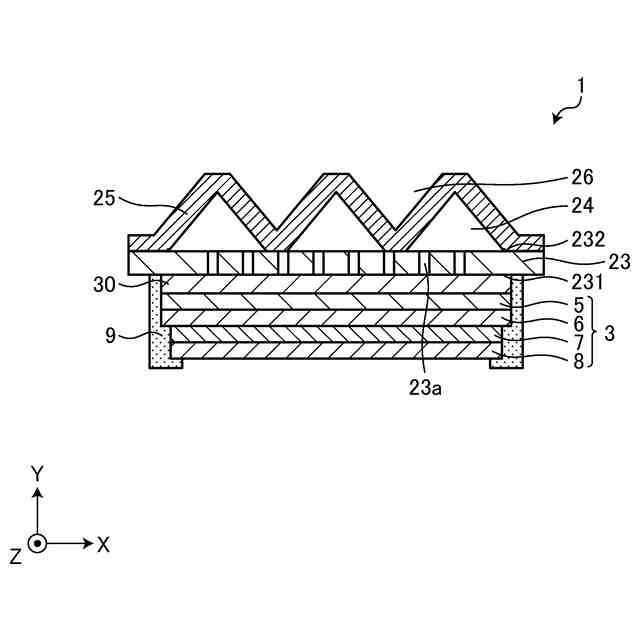

【選択図】図3
特許請求の範囲【請求項１】
第１面と、該第１面の反対側に位置する第２面とを有する固体電解質層と、
金属粒子および無機酸化物粒子を含み、前記第１面と向かい合う多孔質の第１電極と、
前記第２面と向かい合う第２電極と
を備え、
前記固体電解質層の厚み方向に沿う断面において、前記第２面の最大高さ粗さＲｚは、前記第１面の最大高さ粗さＲｚより小さい
電気化学セル。
続きを表示（約 690 文字）【請求項２】
前記第１面の最大高さ粗さＲｚは、前記第２面の最大高さ粗さＲｚの１．２倍以上である
請求項１に記載の電気化学セル。
【請求項３】
前記第２面の最大高さ粗さＲｚは、０．８μｍ以下である
請求項１に記載の電気化学セル。
【請求項４】
前記第１面の最大高さ粗さＲｚは、１．０μｍ以上である
請求項１に記載の電気化学セル。
【請求項５】
前記固体電解質層が、セラミックスである
請求項１に記載の電気化学セル。
【請求項６】
前記固体電解質層は、ＺｒおよびＣｅのうち一方または両方を含む
請求項１に記載の電気化学セル。
【請求項７】
前記第２面と前記第２電極との間に位置する中間層をさらに有し、
前記固体電解質層は、Ｚｒを含み、
前記中間層は、Ｃｅを含むとともに、前記第２面との境界部に緻密部を有する
請求項１に記載の電気化学セル。
【請求項８】
請求項１～７のいずれか１つに記載の電気化学セルを備えるセルスタックを有する
電気化学セル装置。
【請求項９】
請求項８に記載の電気化学セル装置と、
前記電気化学セル装置を収納する収納容器と
を備えるモジュール。
【請求項１０】
請求項９に記載のモジュールと、
前記モジュールの運転を行うための補機と、
前記モジュールおよび前記補機を収容する外装ケースと
を備えるモジュール収容装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガスなどの燃料ガスと空気などの酸素含有ガスとを用いて電力を得ることができる電気化学セルの一種である。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１４９７９６号公報
特開２０１７－１７４５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の燃料電池セルスタック装置では、発電性能を向上させる点で改善の余地があった。
【０００５】
実施形態の一態様は、セル性能を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る電気化学セルは、固体電解質層と、多孔質の第１電極と、第２電極とを備える。固体電解質層は、第１面と、該第１面の反対側に位置する第２面とを有する。第１電極は、金属粒子および無機酸化物粒子を含み、前記第１面と向かい合う。第２電極は、前記第２面と向かい合う。前記固体電解質層の厚み方向に沿う断面において、前記第２面の最大高さ粗さＲｚは、前記第１面の最大高さ粗さＲｚより小さい。
【０００７】
また、本開示の電気化学セル装置は、上記に記載の電気化学セルを備えるセルスタックを有する。
【０００８】
また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００９】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、セル性能を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置が提供可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
