公開番号2025130107
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027049
出願日2024-02-27
発明の名称ヒューズ装置
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01H 85/143 20060101AFI20250901BHJP(基本的電気素子)
要約【課題】可溶部に加わる応力を低減して品質向上を図れるヒューズ装置を提供することを目的とする。
【解決手段】ヒューズ装置1は、二つの接続端子部2と、二つの接続端子部2の間に設けられる可溶部3と、接続端子部2と可溶部3とを接続する二つの接続部4と、を備え、接続部4は、板状体を山折り又は谷折りして表面を突出させたビード部5を有しており、ビード部5により接続端子部2側からの応力が可溶部3へ伝達されることを抑制することができる。
【選択図】図1


特許請求の範囲【請求項1】
二つの接続端子部と、
前記二つの接続端子部の間に設けられる可溶部と、
前記接続端子部と前記可溶部とを接続する二つの接続部と、を備え、
前記接続部は、表面を突出させたビード部を有する、
ヒューズ装置。
続きを表示(約 130 文字)【請求項2】
前記ビード部は、板状体を山折り又は谷折りして形成されている、
請求項1に記載のヒューズ装置。
【請求項3】
前記二つの接続部は、前記可溶部を挟んでS型に屈曲して形成されている、
請求項1又は2に記載のヒューズ装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、ヒューズ装置に関する。
続きを表示(約 1,200 文字)【背景技術】
【0002】
従来、ヒューズ装置として、例えば、特許文献1に記載されるように、端子部とバスバー部の間に可溶体を設けたヒューズ装置が知られている。このヒューズ装置は、可溶体を曲がった線状部材により端子部及びバスバー部に接続することで、可溶体に応力の集中を軽減しようとするものである。
【先行技術文献】
【特許文献】
【0003】
特開2015-088235号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上述したヒューズ装置は、可溶体への応力集中を十分に低減できないおそれがある点で改善の余地がある。すなわち、可溶体に接続される線状部材を曲げた形状とした場合であっても、端子部等の捻じれや曲げなどにより線状部材を通じて可溶体へ応力が伝達されることが懸念される。
【0005】
そこで、本発明は、可溶部に加わる応力を低減させて品質向上を図れるヒューズ装置を提供することを目的とする。
【課題を解決するための手段】
【0006】
すなわち、本発明に係るヒューズ装置は、二つの接続端子部と、前記二つの接続端子部の間に設けられる可溶部と、前記接続端子部と前記可溶部とを接続する二つの接続部と、を備え、前記接続部は、表面を突出させたビード部を有するように構成されている。
【発明の効果】
【0007】
本発明に係るヒューズ装置によれば、可溶部に加わる応力を低減させて品質向上を図ることができる。
【図面の簡単な説明】
【0008】

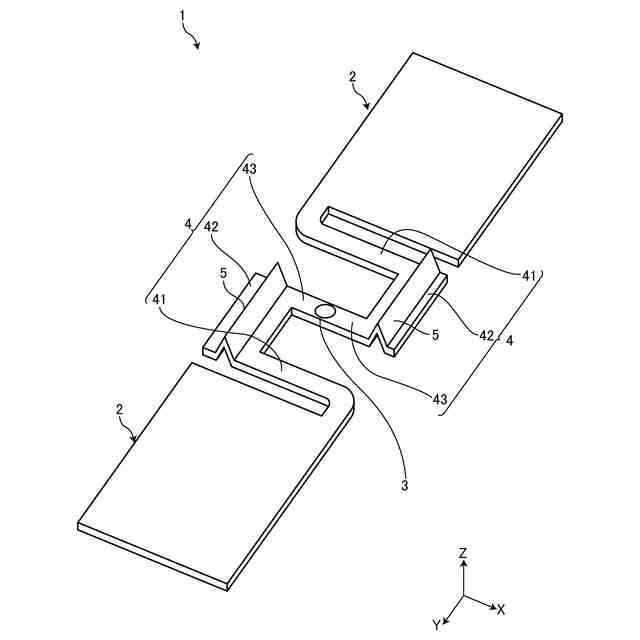

図1は、実施形態に係るヒューズ装置を示す斜視図である。

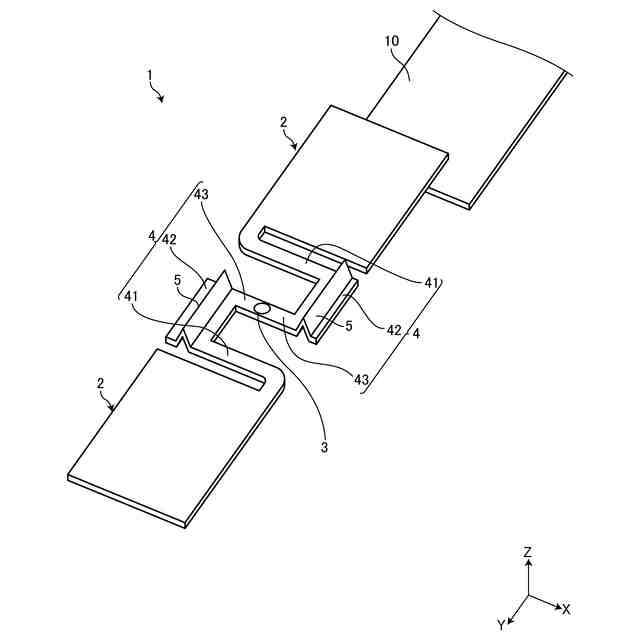

図2は、実施形態に係るヒューズ装置の応力低減機能の説明図である。

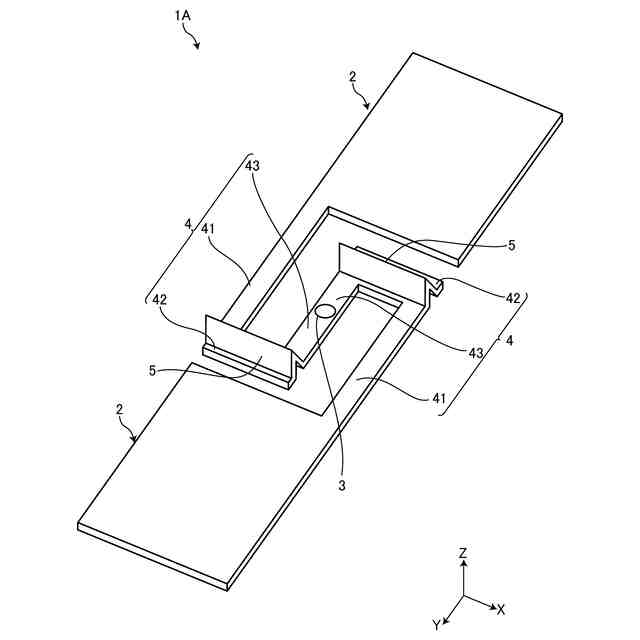

図3は、実施形態に係るヒューズ装置の変形例の説明図である。
【発明を実施するための形態】
【0009】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態により本発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【0010】
[実施形態]
本実施形態は、ヒューズ装置に関する。以下の説明では、互いに交差する第一方向、第二方向、及び、第三方向のうち、第一方向を「離間方向X」といい、第二方向を「幅方向Y」といい、第三方向を「厚さ方向Z」という。ここでは、離間方向Xと幅方向Yと厚さ方向Zとは、相互に直交する。離間方向Xは、二つの接続端子部が離間する方向に相当する。幅方向Yと厚さ方向Zは、離間方向Xと交差する。また、以下の説明で用いる各方向は、特に断りのない限り、各部が相互に組み付けられた状態での方向を表すものとする。なお、ここでいう直交は、ほぼ直交を含む。
(【0011】以降は省略されています)
