公開番号2025128763
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025661
出願日2024-02-22
発明の名称多方向入力装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類G05G 5/05 20060101AFI20250827BHJP(制御;調整)
要約【課題】安定して操作軸部を中立復帰させることができる多方向入力装置を提供する。
【解決手段】傾倒可能な操作軸部30と、操作軸部30の第1方向への傾倒に連動して回転する第1カム部51を有する第1回転部材50と、第1カム部51によって駆動される第1被駆動部71aを有し、第1被駆動部71aの移動量を検出する第1検出体70と、を備え、操作軸部30が中立状態にあるときの第1接触面積は、操作軸部30が第1方向への傾倒状態にあるときの第1接触面積よりも大きく、第1接触面積は第1カム部51が第1被駆動部71aと接触する面積である。
【選択図】図1
特許請求の範囲【請求項１】
傾倒可能な操作軸部と、
前記操作軸部の第１方向への傾倒に連動して回転する第１カム部を有する第１回転部材と、
前記第１カム部によって駆動される第１被駆動部を有し、前記第１被駆動部の移動量を検出する第１検出体と、を備え、
前記操作軸部が中立状態にあるときの第１接触面積は、前記操作軸部が前記第１方向への傾倒状態にあるときの前記第１接触面積よりも大きく、前記第１接触面積は前記第１カム部が前記第１被駆動部と接触する面積である、
多方向入力装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１回転部材は、前記操作軸部の前記第１方向とは逆の方向への傾倒に連動して回転する第２カム部をさらに有し、
前記多方向入力装置は、前記第２カム部によって駆動される第２被駆動部を有し、前記第２被駆動部の移動量を検出する第２検出体をさらに備え、
前記操作軸部が中立状態にあるときの第２接触面積は、前記操作軸部が前記第１方向とは逆の方向への傾倒状態にあるときの前記第２接触面積よりも大きく、前記第２接触面積は前記第２カム部が前記第２被駆動部と接触する面積である、
請求項１に記載の多方向入力装置。
【請求項３】
前記操作軸部の第１方向と直交する第２方向への傾倒に連動して回転する第３カム部を有する第２回転部材と、
前記第３カム部によって駆動される第３被駆動部を有し、前記第３被駆動部の移動量を検出する第３検出体と、をさらに備え、
前記操作軸部が中立状態にあるときの第３接触面積は、前記操作軸部が前記第２方向への傾倒状態にあるときの前記第３接触面積よりも大きく、前記第３接触面積は前記第３カム部が前記第３被駆動部と接触する面積である、
請求項１又は２に記載の多方向入力装置。
【請求項４】
前記第２回転部材は、前記操作軸部の前記第２方向とは逆の方向への傾倒に連動して回転する第４カム部をさらに有し、
前記多方向入力装置は、前記第４カム部によって駆動される第４被駆動部を有し、前記第４被駆動部の移動量を検出する第４検出体をさらに備え、
前記操作軸部が中立状態にあるときの第４接触面積は、前記操作軸部が前記第２方向とは逆の方向への傾倒状態にあるときの前記第４接触面積よりも大きく、前記第４接触面積は前記第４カム部が前記第４被駆動部と接触する面積である、
請求項３に記載の多方向入力装置。
【請求項５】
前記第１回転部材は、複数の前記第１カム部を有する、
請求項１又は２に記載の多方向入力装置。
【請求項６】
前記第１カム部は、前記第１被駆動部と接触する複数の面を有する、
請求項１又は２に記載の多方向入力装置。
【請求項７】
前記第１検出体は、前記第１被駆動部に連動して動く可動電極を備え、前記可動電極の変位により変動する前記第１検出体の静電容量に基づいて、前記第１被駆動部の移動量を検出する、
請求項１又は２に記載の多方向入力装置。
【請求項８】
前記第１検出体は、前記第１被駆動部に連動して変形する導電ゴムを備え、前記導電ゴムの変形により変動する前記第１検出体の静電容量に基づいて、前記第１被駆動部の移動量を検出する、
請求項７に記載の多方向入力装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、多方向入力装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、ジョイスティックなどの多方向入力装置においては、操作スティックの傾きを検出するために、回転型可変抵抗器が搭載されている（例えば、特許文献１参照）。
【０００３】
また、操作スティックの傾倒によって押圧され、付与される圧力に応じて静電容量が変化する感圧センサを有する多方向入力装置において、この静電容量の変化量を検出することで、操作スティックの傾きを検出する技術が開示されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９／２２９７８３号
国際公開第２０２３／０６２８８７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に係る多方向入力装置に搭載されている回転型可変抵抗器は、抵抗体上を摺動子が摺動することで抵抗値が変化し、この変化した抵抗値に基づいて操作スティック（以下、「操作軸部」という。）の傾倒が検出される。しかし、摺動子が抵抗体上を摺動すると、その摩擦によって抵抗体が摩耗し、粉塵が発生する場合がある。この粉塵が摺動子に付着すると、抵抗値の変動が不安定になり中立復帰が安定しない場合がある。ここで、中立復帰とは、操作軸部が操作を受けていない場合に、中立として定められた基準位置に操作軸部が復帰することである。
【０００６】
また、特許文献２に係る多方向入力装置では、操作軸部の中立復帰動作機構は、従来の可変抵抗器の構造を踏襲している。この構造は、底面の摩擦摺動に依存する為、摺動面の仕上がりや動作耐久後の摺動面変化によって、中立復帰が安定しない場合がある。
【０００７】
そこで、本開示の目的は、安定して操作軸部を中立復帰させることができる多方向入力装置を提供することである。
【課題を解決するための手段】
【０００８】
本開示の一態様に係る多方向入力装置は、傾倒可能な操作軸部と、前記操作軸部の第１方向への傾倒に連動して回転する第１カム部を有する第１回転部材と、前記第１カム部によって駆動される第１被駆動部を有し、前記第１被駆動部の移動量を検出する第１検出体と、を備え、前記操作軸部が中立状態にあるときの第１接触面積は、前記操作軸部が前記第１方向への傾倒状態にあるときの前記第１接触面積よりも大きく、前記第１接触面積は前記第１カム部が前記第１被駆動部と接触する面積である、多方向入力装置である。
【発明の効果】
【０００９】
本開示の一態様によれば、安定して操作軸部を中立復帰させることができる多方向入力装置を提供することができる。
【図面の簡単な説明】
【００１０】

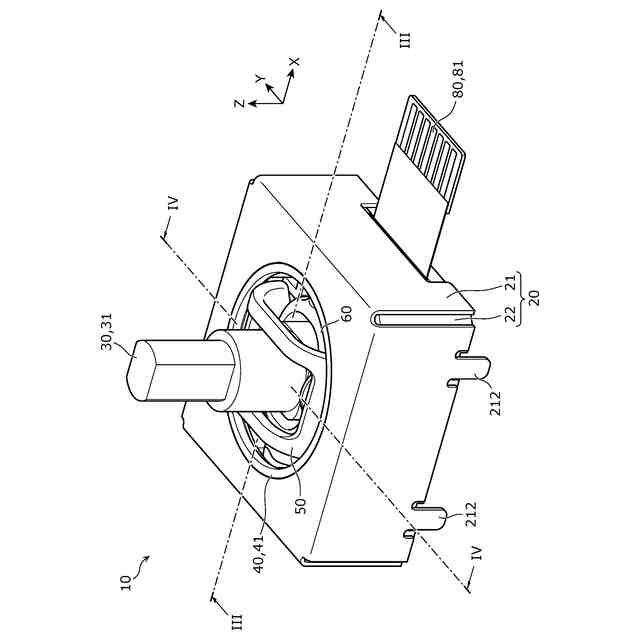

実施の形態に係る多方向入力装置の外観を示す斜視図
実施の形態に係る多方向入力装置の分解斜視図

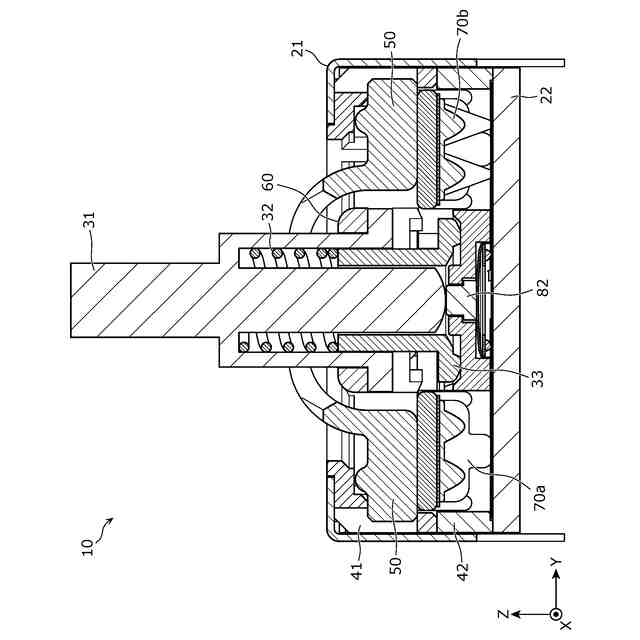

実施の形態に係る多方向入力装置の断面図

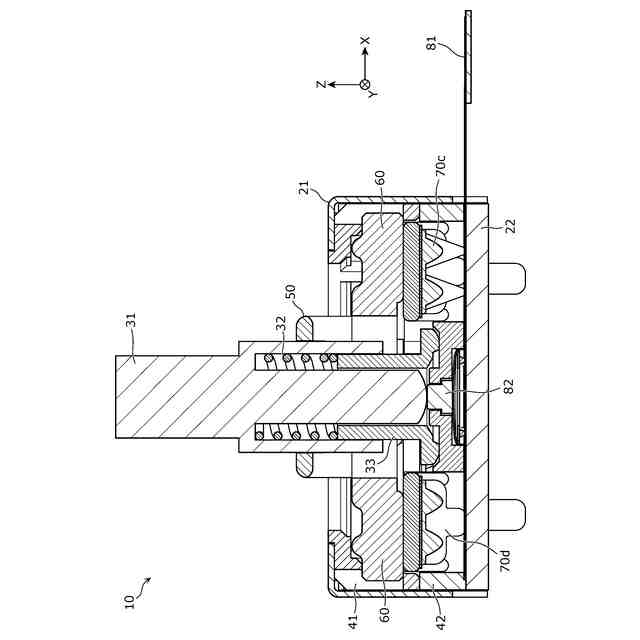

実施の形態に係る多方向入力装置の他の断面図

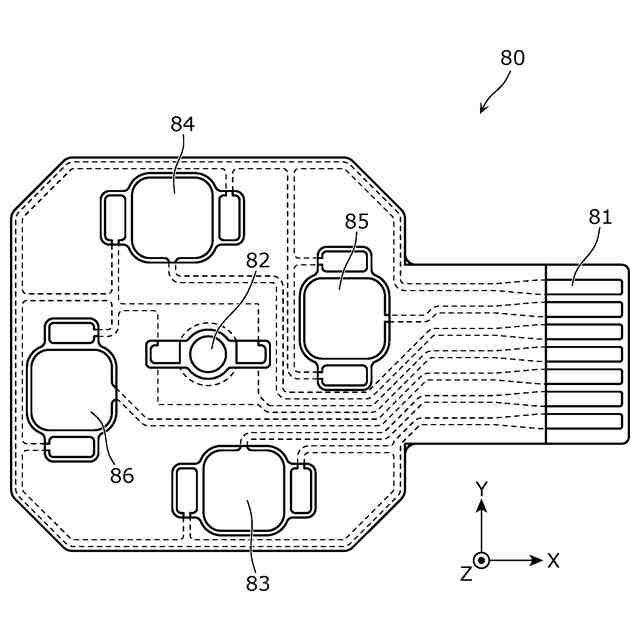

実施の形態に係る基板の平面視を示す図

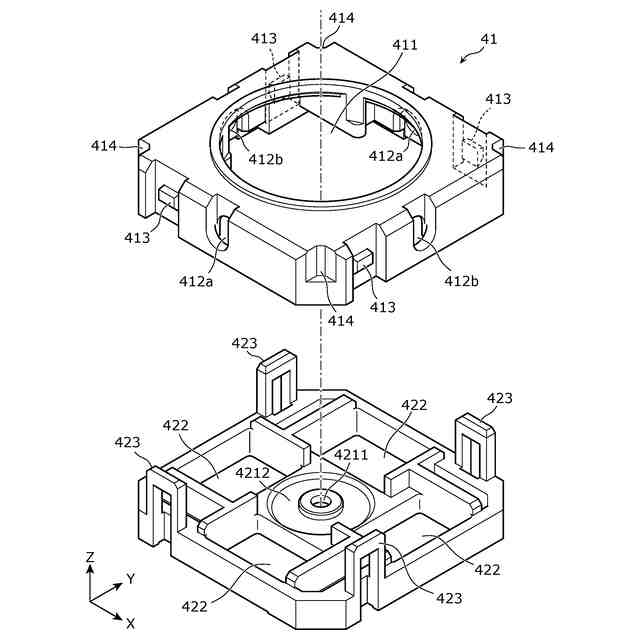

実施の形態に係る位置決め部材の分解斜視図

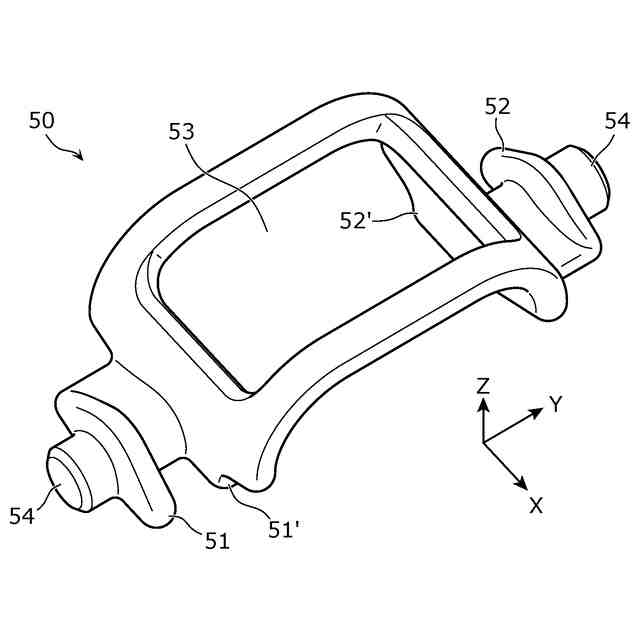

実施の形態に係る第１回転部材の斜視図

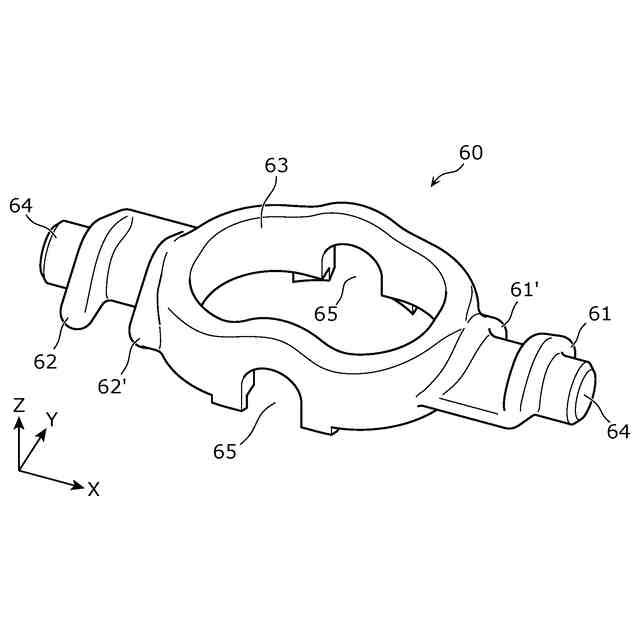

実施の形態に係る第２回転部材の斜視図

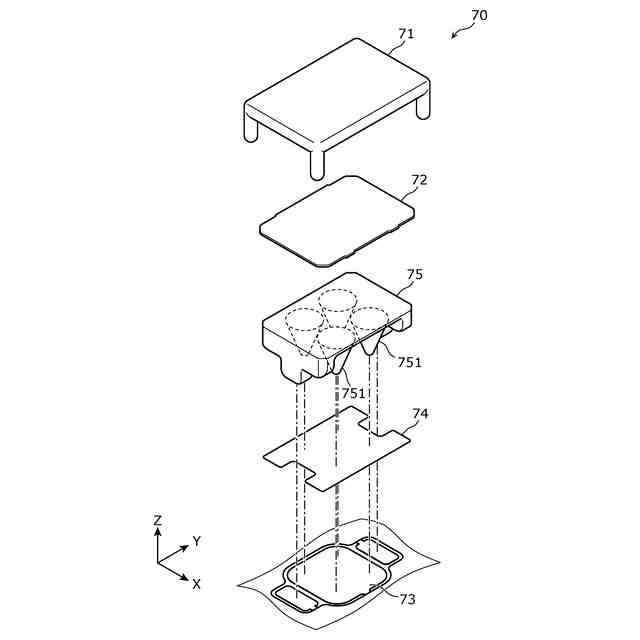

実施の形態に係る検出体の分解斜視図
実施の形態に係る多方向入力装置において、操作軸部がＸ軸プラス方向へ傾倒した状態にあるときの多方向入力装置の断面図
実施の形態に係る第１回転部材において、操作軸部が中立状態にあるときの第１カム部と第１被駆動部が接触する様子を示す図
実施の形態に係る第１回転部材において、操作軸部がＸ軸プラス方向へ傾倒した状態にあるときの第１カム部と第１被駆動部が接触する様子を示す図
実施の形態に係る多方向入力装置における操作軸部の傾倒角度と検出体の変位量の関係を示す図
実施の形態に係る多方向入力装置において、操作軸部がＸ軸方向及びＹ軸方向のそれぞれに傾いて傾倒した状態にあるときの操作軸部周辺の部材の様子を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
