公開番号2025126465
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022664
出願日2024-02-19
発明の名称実火災訓練装置
出願人JFEプロジェクトワン株式会社
代理人個人,個人,個人
主分類G09B 9/00 20060101AFI20250822BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】設置や保守の作業を含めて安価である実火災訓練装置を得る。

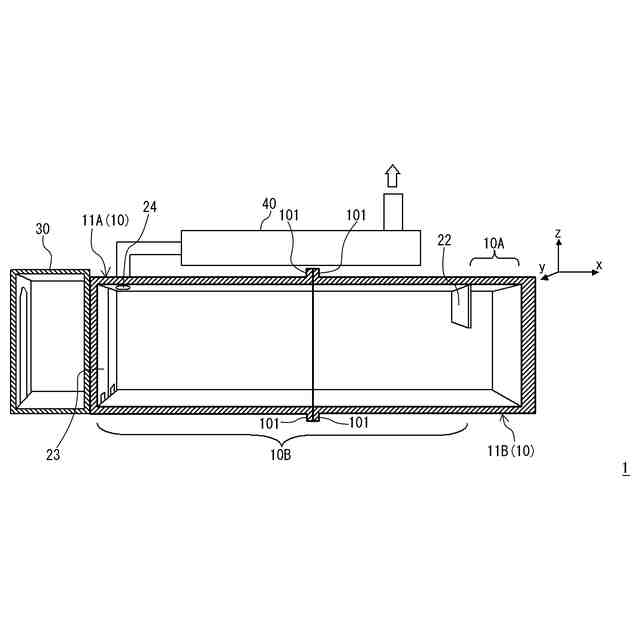

【解決手段】この実火災訓練装置1においても、本体部10の内部が煙調整フラッパー22で区分されることによって燃焼部10Aと訓練室10Bが形成される。この本体部10は、同様の構成を具備する第1ブロック11Aと第2ブロック11Bが連結されて構成される。従来の本体部は40ftコンテナを基にされていたのに対し、この第1ブロック11A、第2ブロック11Bは、20ftコンテナ(ISO規格品又はJIS規格品)を基にして構成され、その一部が除去されて開口が形成される。この開口の周囲にリブ状のフランジ部101が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
燃焼を生じさせることにより発煙をする燃焼部と、訓練対象者を収容する空間である訓練室とが略矩形体形状の内部空間を有する本体部に設けられ、前記訓練対象者に対して火災訓練を行わせるために用いられる実火災訓練装置であって、
前記本体部は、略矩形体形状の内部空間を有する複数のブロックが連結されて構成されたことを特徴とする実火災訓練装置。
続きを表示（約 700 文字）【請求項２】
複数の前記ブロックの各々はＩＳＯ規格又はＪＩＳ規格で定められた仕様のコンテナを基にして構成されたことを特徴とする請求項１に記載の実火災訓練装置。
【請求項３】
複数の前記ブロックは全て共通の前記仕様とされたコンテナを基にして構成されたことを特徴とする請求項２に記載の実火災訓練装置。
【請求項４】

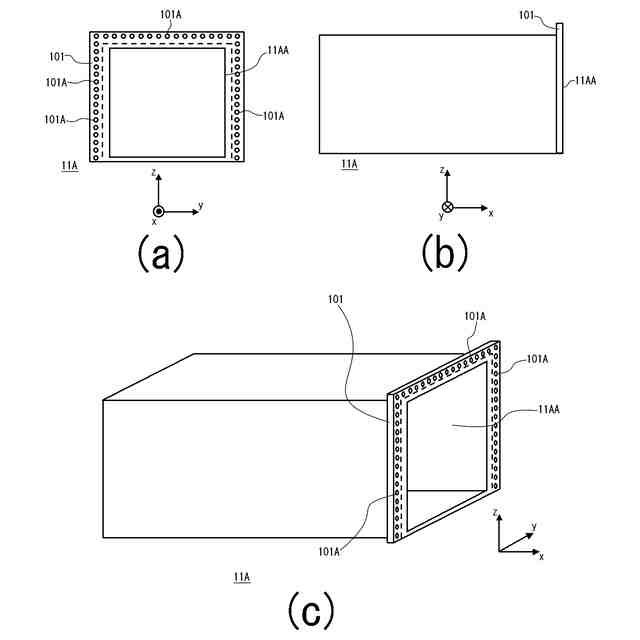

複数の前記ブロックの各々は、複数の前記ブロックが配置された方向の一端側において形成された開口と、当該開口の周りで前記コンテナの外周を囲むフランジ部と、を具備し、
隣接する前記ブロックは、前記フランジ部同士が固定されることによって、連結されたことを特徴とする請求項１又は２に記載の実火災訓練装置。
【請求項５】
前記フランジ部同士は、前記フランジ部間を封止するシール材を間に介在させた状態で固定されたことを特徴とする請求項４に記載の実火災訓練装置。
【請求項６】
前記シール材は、ガラス繊維、又はニトリルゴムを含むことを特徴とする請求項５に記載の実火災訓練装置。
【請求項７】
前記燃焼部は、複数の前記ブロックのうちの一つのみにおいて形成されたことを特徴とする請求項１又は２に記載の実火災訓練装置。
【請求項８】
前記本体部には、燃焼による発煙を前記本体部から吸引して処理する発煙処理部が接続される排気口が形成され、
前記排気口は、複数の前記ブロックのうち、前記燃焼部が形成されたブロック以外のブロックに形成されたことを特徴とする請求項７に記載の実火災訓練装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、実際の火災現場を模した環境下で訓練を行わせる実火災訓練装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
実際の火災と同様に木材等を燃焼させて濃煙を発生させた環境下で訓練を行わせるための実火災訓練装置が用いられている。こうした実火災訓練装置の構造は、例えば特許文献１に記載されている。
【０００３】
図３は、特許文献１に記載された実火災訓練装置９の構造を簡略化して示す透視斜視図である。この実火災訓練装置９においては、図中水平方向を長手方向（ｘ方向）とする略矩形体形状の内部空間を有する本体部９０が用いられる。本体部９０の図中右側（ｘ方向正側）の端部付近には、燃焼台２１が設置され、この上で可燃対象物Ａが着火されて燃焼する。この領域の左側には、板状の煙調整フラッパー（煙区画板）２２が本体部９０の上側の領域のみを仕切るように本体部９０の内側に設置される。訓練対象者Ｈは、本体部９０の図中左側に連結された前室３０から本体部９０の図中左側の端面に形成された扉２３を通ってこの本体部９０内に侵入することができる。
【０００４】
図３の構造において、訓練対象者Ｈは右側の煙調整フラッパー２２と左側の扉２３の間に位置し、所望の訓練作業をすることができる。この際、燃焼が発生しているのは煙調整フラッパー２２よりも右側となるため、本体部９０の内部の空間は、煙調整フラッパー２２を境界として、その右側（ｘ方向正側）が燃焼部９０Ａ、左側（ｘ方向負側）が訓練室９０Ｂとなる。本体部９０においては、訓練室９０Ｂにおける扉２３の近くの天井には排気口２４が設けられ、排気口２４を介して排煙処理部４０が連結されている。この構造により、濃煙Ｓは煙調整フラッパー２２の下側を通って燃焼部９０Ａから訓練室９０Ｂの天井側を図中左側に向けて流れる。
【０００５】
また、燃焼部９０Ａから煙調整フラッパー２２を越流した高温の濃煙Ｓは、排気口２４から排気されるまで訓練室９０Ｂの上層に滞留する。このため、訓練室９０Ｂにおいては、濃煙Ｓによって視界が遮られる上側の高温層と、下側における視界がクリアな低温層の圧力がつり合って中性帯が保持される。このため、燃焼部９０Ａ内の温度は燃焼に伴って極めて高くなるのに対して、訓練室９０Ｂの下側の低温層においては、訓練対象者Ｈが活動できる程度の温度となる。一方、訓練対象者Ｈは煙調整フラッパー２２の下側から越流する濃煙Ｓを目視することができるため、例えば濃煙Ｓに含まれる可燃性ガスが高温によって自燃するフラッシュオーバー（急激な爆発的燃焼）の前兆となるロールオーバー（天井等の高い場所に集まった未燃焼の過熱状態のガスが急激に燃え広がる現象）の発生を確認することができる。このため、安全かつより実践的な訓練を行わせることができる。
【０００６】
本体部９０の上側に設置された排煙処理部４０は、前記のように本体部９０の天井に設置された排気口２４を介して訓練室９０Ｂと連結され、濃煙Ｓを排気して無害化する。濃煙Ｓは排煙処理部４０において例えば完全燃焼することによって無害化されて外気に排出される。
【０００７】
ここで、上記の構成を実現するためには、少なくとも本体部９０の内部には燃焼部９０Ａと、訓練対象者Ｈが活動できる訓練室９０Ｂを設けることが必要であるため、本体部９０は大型となる。このため、このような本体部９０は、鋼板で構成された、例えばＩＳＯ規格の４０ｆｔ（フィート）コンテナ（外寸長さ約１２ｍ、幅２．４ｍ、高さ２．６ｍ又は２．９ｍ）を基にして、これに煙調整フラッパー２２等を設置して構成される。これによって、本体部９０自身を安価とし、かつその機械的強度等を容易に確保することができる
【先行技術文献】
【特許文献】
【０００８】
特開２０１１－３４０２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
一方、このような大型のコンテナを用いた場合には、実火災訓練装置の設置に際しては、この大型のコンテナを運搬する作業が必要となった。このため、このような運搬が容易ではない地域（例えばこのコンテナを運搬するトレーラーの走行が困難である地域や、このコンテナを運搬する船舶が停泊できない地域）においては、この実火災訓練装置を設置することは容易ではなく、こうした地域での設置に際しては、特殊な運搬手段を準備することが必要となり、この場合にはこの実火災訓練装置の設置は特に高コストとなった。
【００１０】
また、上記の実火災訓練装置において、使用に際して劣化・損傷した部分は交換が必要となる。この際、本体部９０において最も損傷が大きいのは、燃焼部９０Ａ及びその周辺である。この場合、劣化・損傷が発生した際には、本体部（コンテナ）自身を交換する作業が必要になるが、この際には、前記の設置時と同様に大型のコンテナを運搬する作業が必要になり、この作業も高コストとなった。
（【００１１】以降は省略されています）
