公開番号2025123446
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025103439,2024064108
出願日2025-06-19,2020-06-04
発明の名称下地金具、仕上げ材取付用パネル、仕上げ材取付構造物および建物
出願人旭化成建材株式会社
代理人個人,個人,個人,個人,個人
主分類E04F 13/08 20060101AFI20250815BHJP(建築物)
要約【課題】地震時にパネルおよび仕上げ材のロッキングを阻害(拘束)しない下地金具、仕上げ材取付用パネル、仕上げ材取付構造物および建物を提供すること。
【解決手段】パネルに仕上げ材を取り付けるための複数の金具からなる下地金具であって、パネルの表面に取り付けられる第1の下地金具と、仕上げ材が直接または間接的に取り付けられる第2の下地金具と、を有し、第1の下地金具は、第1の取付軸で前記パネルに取り付けられ、第2の下地金具は、第1の取付軸と同軸上または略平行な第2の取付軸で第1の下地金具に取り付けられるとともに、第1の下地金具上で面内に回動可能とされており、第1の取付軸と第2の取付軸とは、同軸上にある場合は面外方向に取付け位置が分かれており、略平行の場合は第1または第2の取付軸を中心とした所定の半径方向に所定の間隔でずれていることを特徴とする。

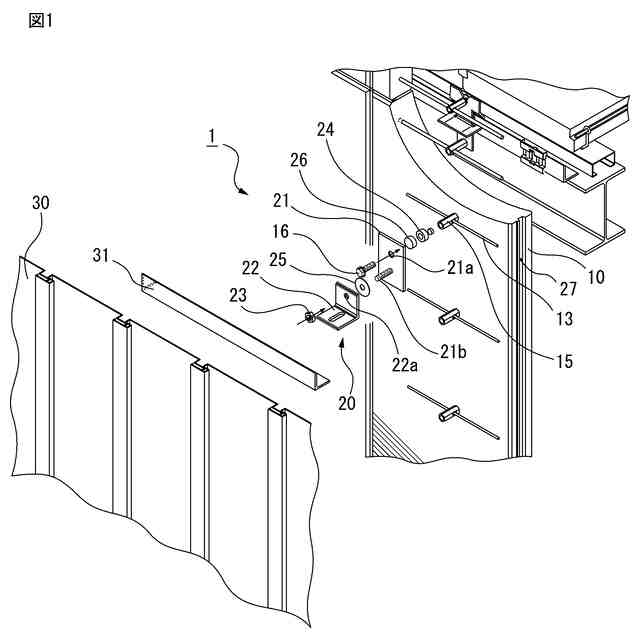

【選択図】図1
特許請求の範囲【請求項１】
パネルに仕上げ材を取り付けるための複数の金具からなる下地金具であって、
前記下地金具は、第１の下地金具と、前記仕上げ材が直接または間接的に取り付けられる第２の下地金具と、を有し、
前記第２の下地金具は、面内に回動可能とされており、
前記第２の下地金具が前記第１の下地金具に対して優先的に回動する、下地金具。
続きを表示（約 1,100 文字）【請求項２】
前記第１の下地金具は、前記パネルに取り付けられるための第１の取付軸が挿通される挿通孔を有し、
前記第２の下地金具は、第２の取付軸が挿通される挿通孔を有し、該第２の取付軸を回動軸として面内に回動可能とされている、請求項１に記載の下地金具。
【請求項３】
前記第１の下地金具が、前記パネルに取り付けられるための第１の取付軸と、前記第２の下地金具に、前記仕上げ材が取り付けられるための第２の取付軸とは、同軸上にある場合は面外方向に取付け位置が分かれており、略平行の場合は該第１または第２の取付軸を中心とした所定の半径方向にずれている、請求項１または２に記載の下地金具。
【請求項４】

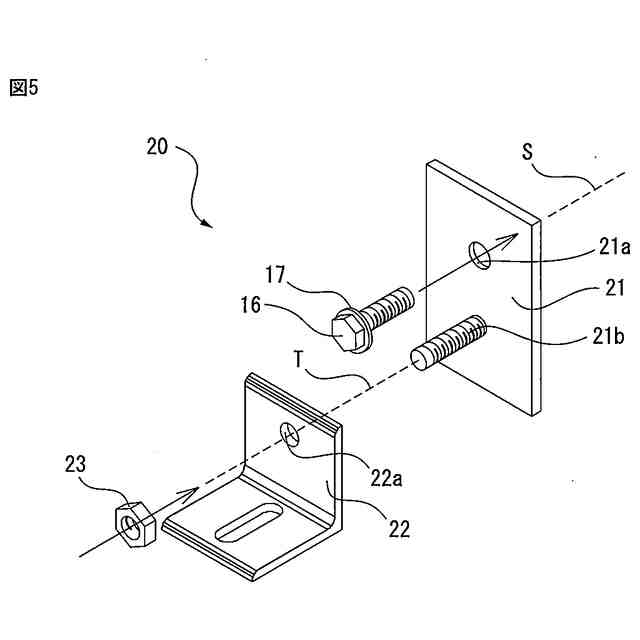

前記下地金具は、前記第１の下地金具に設けられた第２のボルトおよび該第２のボルトと螺合する第２のナット、を有し、
前記第２の下地金具は、前記第２のボルトが挿通される挿通孔を有し、該挿通孔を通じて前記第２のボルトと前記第２のナットとが螺合することにより、該第２の下地金具は前記第１の下地金具に取り付けられる、請求項１～３のいずれか一項に記載の下地金具。
【請求項５】

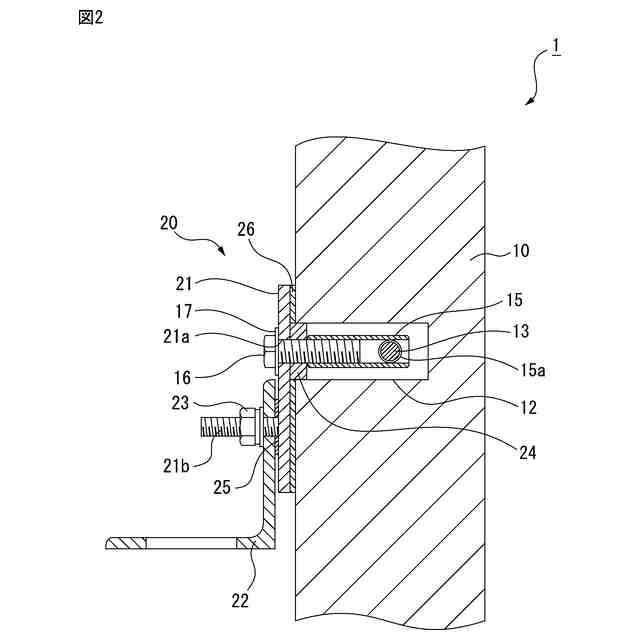

前記下地金具は、前記パネルに埋設された第１のナットおよび該第１のナットと螺合する第１のボルトを有し、
前記第１の下地金具は前記第１のボルトが挿通される挿通孔を有し、該挿通孔を通じて前記第１のナットと前記第１のボルトとが螺合することにより、該第１の下地金具は前記パネルに取り付けられる、請求項１～４のいずれか一項に記載の下地金具。
【請求項６】
前記第２の下地金具の固定度が、前記第１の下地金具の前記パネルに対する固定度よりも小さい、請求項１～５のいずれか一項に記載の下地金具。
【請求項７】
前記下地金具は、前記第１の下地金具に設けられた第２のボルトおよび該第２のボルトと螺合する第２のナット、を有し、
前記第２のナットが、ゆるみ止め機構を有するナット、又はダブルナットである、請求項４～６のいずれか一項に記載の下地金具。
【請求項８】
前記第１の下地金具と前記第２の下地金具との間にすべり材が配されている、請求項１～７のいずれか一項に記載の下地金具。
【請求項９】
前記第１の下地金具および／または前記第２の下地金具の断面形状が、Ｌ字、Ｉ字、コの字またはロの字形状、である、請求項１～８のいずれか一項に記載の下地金具。
【請求項１０】
前記パネル１枚について、パネルの一辺に対して略平行、もしくは略水平方向に二か所以上、前記第１の下地金具が取り付けられている、請求項１～９のいずれか一項に記載の下地金具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、下地金具、仕上げ材取付用パネル、仕上げ材取付構造物および建物に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
従来、パネルに仕上げ材（化粧板）による仕上げ（金属貼り、石貼り、陶板貼り等）をするために、図１４に示すような仕上げ材取付用パネルが使用されている（例えば特許文献１）。
この仕上げ材取付用パネルでは、パネル１１０に係止用金具１０９によってプレート形の第２の下地金具１１３（受け金具）が取り付けられ、第２の下地金具１１３に連結部材１３０を介して仕上げ材１３１が取り付けられている。連結部材１３０は第２の下地金具１１３に溶接等で取り付けられた断面略Ｌ形の金具１２６と、ボルト１２３およびナット１２４により該金具１２６に結合されたプレート形の金具１２２から構成されている。
【０００３】
金具１２２はボルト挿通孔を有するプレートの先端部に上下方向に突出する棒状の突起部を設けてなり、上側の仕上げ材１３１と下側の仕上げ材１３１のそれぞれの小口面に設けた孔に該突起部が嵌合されている。なお上側の仕上げ材１３１の自重はプレートにより支持されている。
【０００４】
仕上げ材取付用パネルとしてＡＬＣパネルを想定した場合、図１５（ａ）に示すように、建築用の躯体にパネル取付金具１４０を用いてパネル上下を２点で取付けている。この構造により、地震が起きた場合に、建物躯体の層間変位を、パネル自身がロッキングすることにより受け流している（図１５（ｂ）参照）。
【０００５】
このパネルに上述の各種の金具を用いて第２の下地金具１１３を取付けた上に仕上げ材１３１が取付けられる。第２の下地金具１１３の場合、パネル１枚に数カ所の金具で固定された上に、金具１２６などの、仕上げ材１３１を取り付ける為の金具（連結部材）が必要となる。また、金具１２６は、直接に仕上げ材１３１を取り付ける為の定規金具（水平レベルガイド）となる。この金具１２６（連結部材）はそのレベルを一定にするため、パネル数枚に連続して取り付ける必要がある（図１６参照）。
【先行技術文献】
【特許文献】
【０００６】
特開平６－１８５１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、ＲＣ（鉄筋コンクリート）造の壁パネルに仕上げ材を設ける場合には壁がロッキングしないが、鉄骨造でロッキング機構を有する壁パネルに仕上げ材を設ける場合には、仕上げ材が壁パネルのロッキングを拘束し、壁パネルおよび仕上げ材に地震力の負荷がかかってしまう。
【０００８】
図１６に示すように、仕上げ材を固定する連結部材（金具１２６）が、地震時にロッキング挙動が異なる隣接するパネル１１０を跨いで、直接もしくは金具を介してパネルに取付けられる場合、地震時に隣接するそれぞれのパネル１１０のロッキングを拘束することに加え、仕上げ材のロッキングも拘束してしまう。特に、パネルと仕上げ材間での回動に対し拘束力や摩擦力が高くスベリが悪いことにより、パネル、仕上げ材およびそれらを取り付ける各金具等に地震力による過剰な負荷がかかってしまう。
また、従来の取付構造では、下地金具の形状が限定的であるため、コストおよび施工性の面から汎用性がない。
【０００９】
本発明は、このような従来の実情に鑑みて提案されたものであり、本発明の目的は、地震時にパネルおよび仕上げ材のロッキングを阻害（拘束）しない下地金具、仕上げ材取付用パネル、仕上げ材取付構造物および建物を提供することにある。
【課題を解決するための手段】
【００１０】
［１］
パネルに仕上げ材を取り付けるための複数の金具からなる下地金具であって、
前記下地金具は、前記パネルの表面に取り付けられる第１の下地金具と、前記仕上げ材が直接または間接的に取り付けられる第２の下地金具と、を有し、
前記第１の下地金具は、第１の取付軸で前記パネルに取り付けられ、
前記第２の下地金具は、前記第１の取付軸と同軸上または略平行な第２の取付軸で前記第１の下地金具に取り付けられるとともに、該第１の下地金具に対し面内に回動可能とされており、
前記第１の取付軸と前記第２の取付軸とは、同軸上にある場合は面外方向に取付け位置が分かれており、略平行の場合は該第１または第２の取付軸を中心とした所定の半径方向に所定の間隔でずれていることを特徴とする、下地金具。
［２］
前記下地金具は、前記第１の下地金具に設けられた第２のボルトおよび該第２のボルトと螺合する第２のナット、を有し、
前記第２の下地金具は、前記第２のボルトが挿通される挿通孔を有し、該挿通孔を通じて前記第２のボルトと前記第２のナットとが螺合することにより、該第２の下地金具は前記第１の下地金具に取り付けられる、［１］に記載の下地金具。
［３］
前記下地金具は、前記パネルに埋設された第１のナットおよび該第１のナットと螺合する第１のボルトを有し、
前記第１の下地金具は前記第１のボルトが挿通される挿通孔を有し、該挿通孔を通じて前記第１のナットと前記第１のボルトとが螺合することにより、該第１の下地金具は前記パネルに取り付けられる、［１］または［２］に記載の下地金具。
［４］
前記第２の下地金具を前記第１の下地金具に取り付ける締め付けトルクが、前記第１の下地金具を前記パネルに取り付ける締め付けトルクと同等もしくは小さい、［１］～［３］のいずれかに記載の下地金具。
［５］
前記下地金具は、前記第１の下地金具に設けられた第２のボルトおよび該第２のボルトと螺合する第２のナット、を有し、
前記第２のナットが、ゆるみ止め機構を有するナット、又はダブルナットである、［２］～［４］のいずれかに記載の下地金具。
［６］
前記第１の下地金具と前記第２の下地金具との間にすべり材が配されている、［１］～［５］のいずれかに記載の下地金具。
［７］
前記第１の下地金具の断面形状が、Ｌ字、Ｉ字、コの字またはロの字形状、である、［１］～［６］のいずれかに記載の下地金具。
［８］
前記第２の下地金具の断面形状が、Ｌ字、Ｉ字、コの字またはロの字形状である、［１］～［７］のいずれかに記載の下地金具。
［９］
［１］～［８］のいずれかに記載の下地金具が取り付けられた、仕上げ材取付用パネル。
［１０］
パネルに仕上げ材を固定するための複数の金具からなる下地金具が取り付けられた仕上げ材取付用パネルであって、
前記下地金具は、前記パネルの表面に取り付けられる第１の下地金具と、
前記仕上げ材が直接または間接的に取り付けられる第２の下地金具と、を有し、
前記第１の下地金具は、第１の取付軸で前記パネルに取り付けられ、
前記第２の下地金具は、前記第１の取付軸と同軸上または略平行な第２の取付軸で前記第１の下地金具に取り付けられるとともに、該第１の下地金具に対し面内に回動可能とされており、

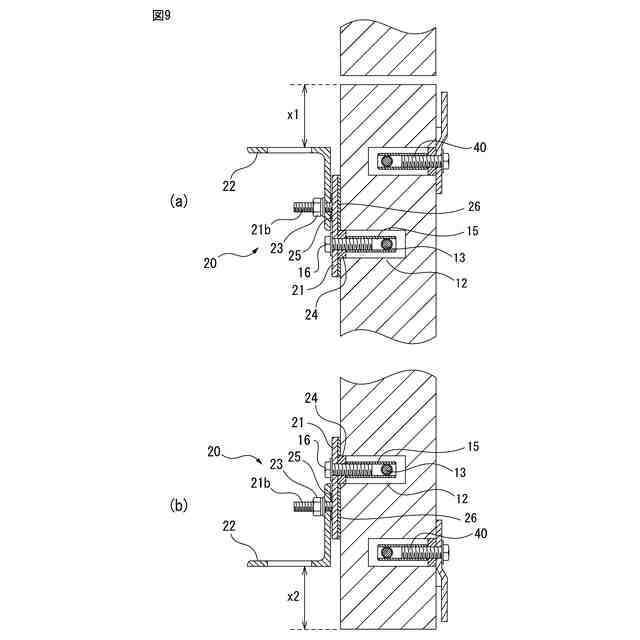

前記パネルの長さ方向端部において、前記仕上げ材の固定位置が該パネルの長さ方向端部側に近くなるように、前記下地金具は、前記パネルへの取付け向きを上端側と下端側とで変えて取り付けられている、仕上げ材取付用パネル。
［１１］

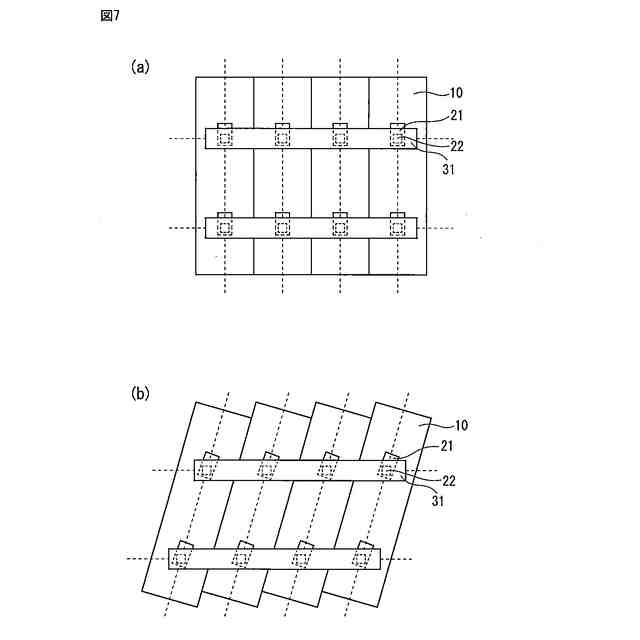

［９］または［１０］に記載の仕上げ材取付用パネルの前記下地金具に、直接または連結部材を介して仕上げ材が取り付けられた、仕上げ材取付構造物。
［１２］

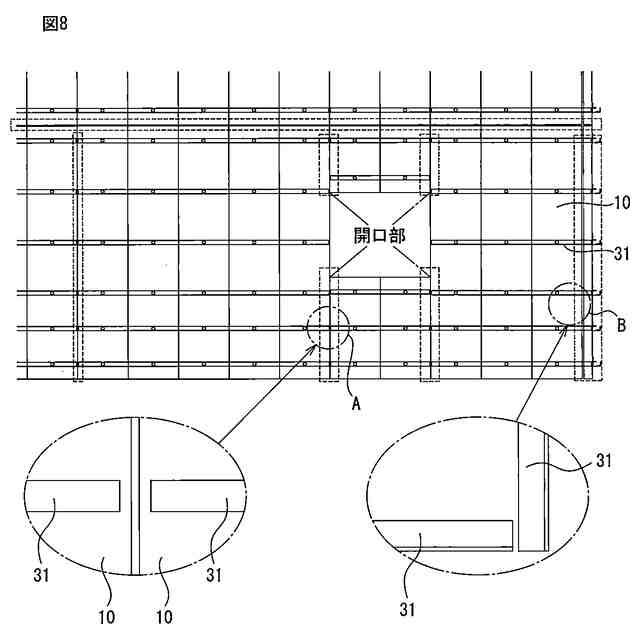

前記連結部材は、複数枚の前記仕上げ材取付用パネルに亘って取り付けられる金具である、［１１］に記載の仕上げ材取付構造物。
［１３］
［１１］または［１２］に記載の仕上げ材取付構造物を備えた、建物。
【発明の効果】
（【００１１】以降は省略されています）
