公開番号2025122547
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018115
出願日2024-02-08
発明の名称基板の製造方法
出願人株式会社ディスコ
代理人個人,個人,個人,個人,個人,個人
主分類H01L 21/304 20060101AFI20250814BHJP(基本的電気素子)
要約【課題】酸化ガリウムを素材とする被加工物から被加工物よりも薄い基板を製造する際の基板の生産性を向上させることが可能な基板の製造方法を提供する。
【解決手段】基板の製造方法は、被加工物の内部に複数列の剥離層を形成する剥離層形成ステップと、剥離層形成ステップの後に、複数列の剥離層を分離起点として被加工物を分離することによって基板を製造する分離ステップと、を備える。剥離層形成ステップは、それぞれが酸化ガリウムの結晶構造が乱れた部分である改質部を含み、かつ、互いに離隔する複数列の第一の剥離層を形成する第一の加工ステップと、第一の加工ステップの後に、それぞれが改質部と改質部から伸展するクラックとを含み、かつ、それぞれが複数列の第一の剥離層のうち隣接する一対の第一の剥離層の間に位置する複数列の第二の剥離層を形成する第二の加工ステップと、を含む。

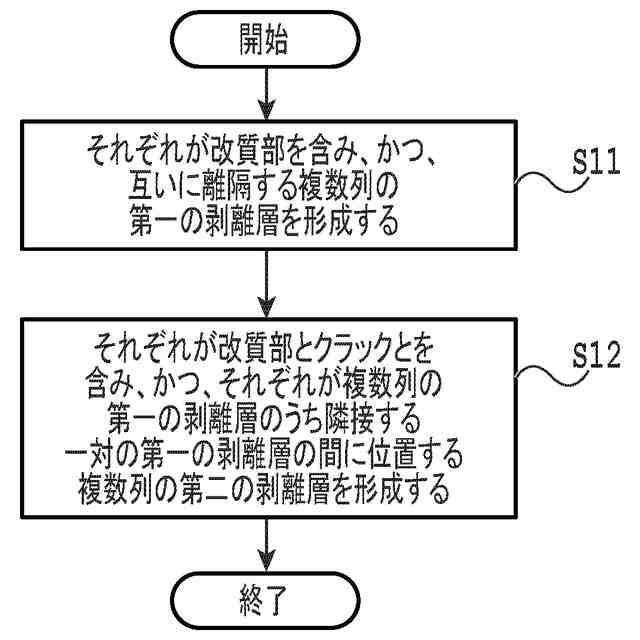

【選択図】図2
特許請求の範囲【請求項１】
酸化ガリウムを素材とする被加工物から該被加工物よりも薄い基板を製造する基板の製造方法であって、
該被加工物の内部に複数列の剥離層を形成する剥離層形成ステップと、
該剥離層形成ステップの後に、該複数列の剥離層を分離起点として該被加工物を分離することによって該基板を製造する分離ステップと、を備え、
該剥離層形成ステップは、

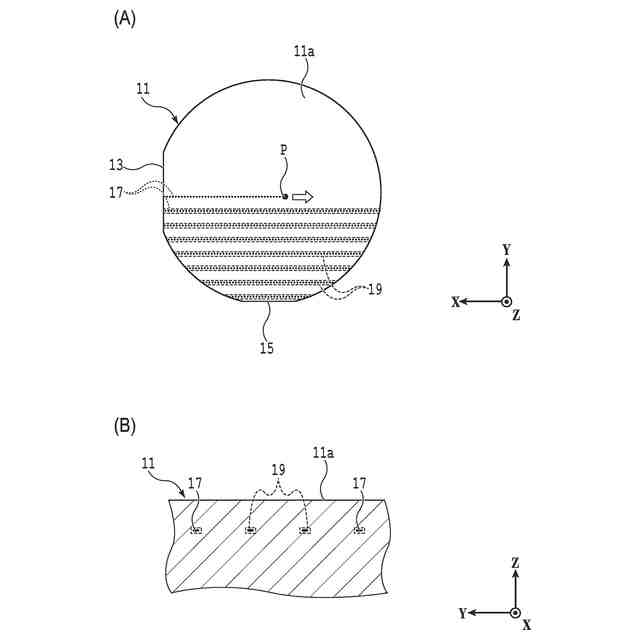

それぞれが改質部を含み、かつ、互いに離隔する複数列の第一の剥離層を形成する第一の加工ステップと、

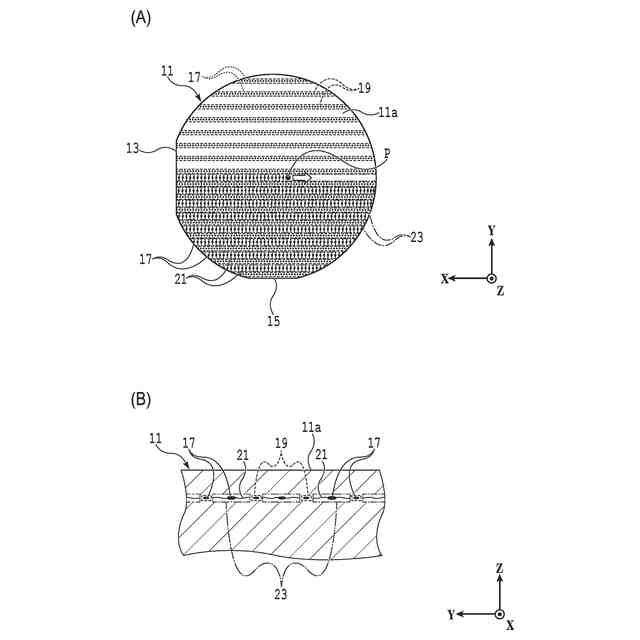

該第一の加工ステップの後に、それぞれが該改質部と該改質部から伸展するクラックとを含み、かつ、それぞれが該複数列の第一の剥離層のうち隣接する一対の第一の剥離層の間に位置する複数列の第二の剥離層を形成する第二の加工ステップと、を含み、
該第一の加工ステップにおいては、

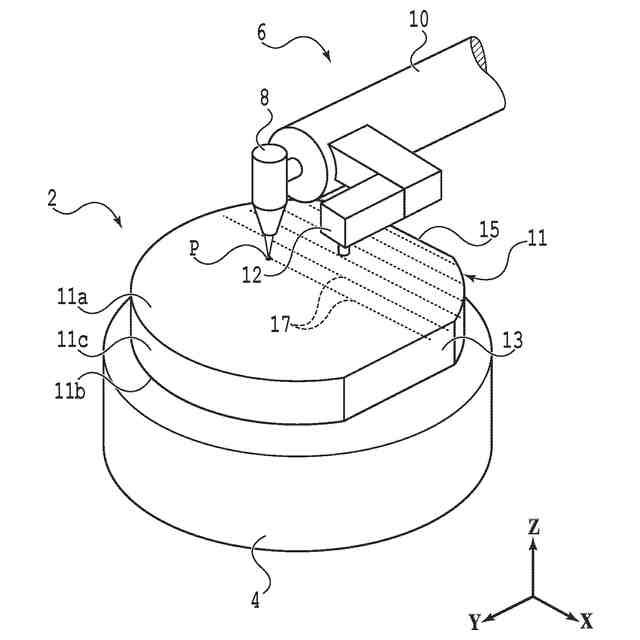

該酸化ガリウムを透過する波長のレーザービームが集光される集光点を該被加工物の内部に位置付けた状態で、該被加工物と該集光点とを第一の方向に沿って相対的に移動させる第一のレーザービーム照射ステップと、
該被加工物と該集光点が形成される位置とを該第一の方向と直交する第二の方向に沿って相対的に移動させる第一のインデックス送りステップと、が交互に繰り返され、

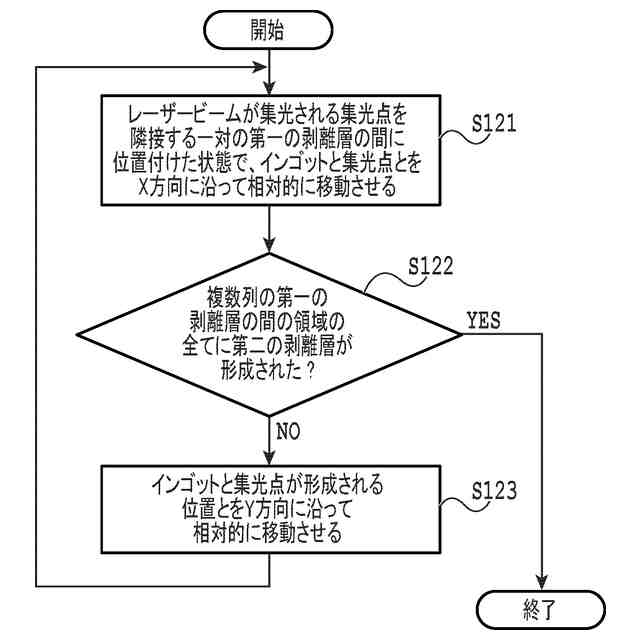

該第二の加工ステップにおいては、
該集光点を該隣接する一対の第一の剥離層の間に位置付けた状態で、該被加工物と該集光点とを該第一の方向に沿って相対的に移動させる第二のレーザービーム照射ステップと、
該被加工物と該集光点が形成される位置とを該第二の方向に沿って相対的に移動させる第二のインデックス送りステップと、が交互に繰り返される、基板の製造方法。
続きを表示（約 1,100 文字）【請求項２】
該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力より小さく設定され、
該第一の加工ステップにおいては、それぞれが該クラックを含む該複数列の第一の剥離層が形成され、
該複数列の第一の剥離層のそれぞれに含まれる該クラックは、該複数列の第二の剥離層のそれぞれに含まれる該クラックよりも小さい、請求項１に記載の基板の製造方法。
【請求項３】
該剥離層形成ステップは、該第二の加工ステップの後に、該クラックがさらに伸展するように該複数列の第一の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備える、請求項２に記載の基板の製造方法。
【請求項４】
該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力より小さく設定され、
該第一の加工ステップにおいては、それぞれが該クラックを含まない該複数列の第一の剥離層が形成される、請求項１に記載の基板の製造方法。
【請求項５】
該剥離層形成ステップは、該第二の加工ステップの後に、該改質部から該クラックが伸展するように該複数列の第一の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備える、請求項４に記載の基板の製造方法。
【請求項６】
該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力と同じに設定され、
該第一の加工ステップにおいては、それぞれが該クラックを含む該複数列の第一の剥離層が形成される、請求項１に記載の基板の製造方法。
【請求項７】
該剥離層形成ステップは、該第二の加工ステップの後に、該クラックがさらに伸展するように該複数列の第一の剥離層の少なくとも一つ及び／又は該複数列の第二の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備える、請求項６に記載の基板の製造方法。
【請求項８】
該第一のレーザービーム照射ステップにおける該集光点の該被加工物の表面からの深さは、該第二のレーザービーム照射ステップにおける該集光点の該表面からの深さと同じに設定される、請求項１乃至７のいずれかに記載の基板の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、酸化ガリウムを素材とする被加工物から被加工物よりも薄い基板を製造する基板の製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

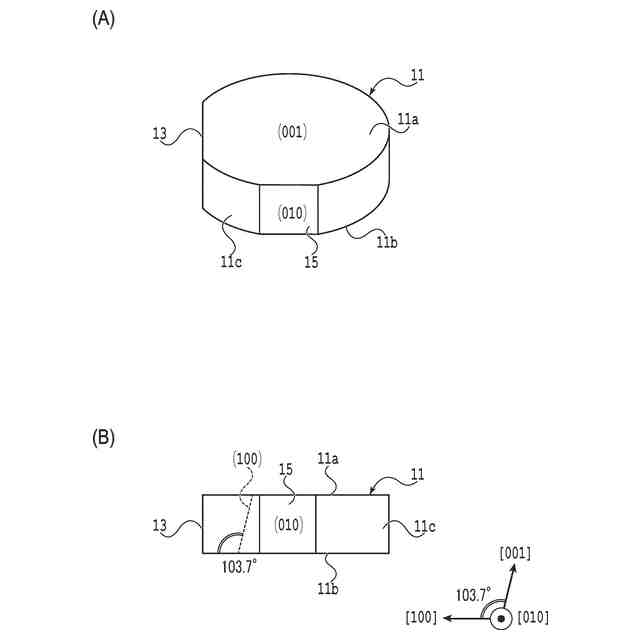

結晶多形である酸化ガリウム（Ｇａ
２
Ｏ
３
）は、単斜晶系のβ相（β－Ｇａ
２
Ｏ
３
）が最安定相である。そして、β相の酸化ガリウム（以下、端に「酸化ガリウム」という。）は、そのバンドギャップが約４．８ｅＶのワイドギャップ半導体である。そのため、酸化ガリウムは、パワーデバイス等の半導体デバイスの素材として期待されている。
【０００３】
半導体デバイスは、一般的に、円盤状の基板を利用して形成される。そして、この基板は、例えば、インゴットと呼ばれる円柱状のブロック等の被加工物に含まれる所定の厚みを有する部分を分離させるようにワイヤーソーを用いて被加工物を切断することによって製造される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１３９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
半導体デバイスの形成には、例えば、その厚みが約１５０μｍの基板が利用される。また、ワイヤーソーの厚みは、例えば、約３００μｍである。そのため、ワイヤーソーを利用して被加工物から基板を製造する場合には、例えば、被加工物の６０％～７０％が切り代として廃棄され、その生産性が低くなる。
【０００６】
この点に鑑み、本発明の目的は、酸化ガリウムを素材とする被加工物から被加工物よりも薄い基板を製造する際の基板の生産性を向上させることが可能な基板の製造方法を提供することである。
【課題を解決するための手段】
【０００７】
本発明によれば、酸化ガリウムを素材とする被加工物から該被加工物よりも薄い基板を製造する基板の製造方法であって、該被加工物の内部に複数列の剥離層を形成する剥離層形成ステップと、該剥離層形成ステップの後に、該複数列の剥離層を分離起点として該被加工物を分離することによって該基板を製造する分離ステップと、を備え、該剥離層形成ステップは、それぞれが改質部を含み、かつ、互いに離隔する複数列の第一の剥離層を形成する第一の加工ステップと、該第一の加工ステップの後に、それぞれが該改質部と該改質部から伸展するクラックとを含み、かつ、それぞれが該複数列の第一の剥離層のうち隣接する一対の第一の剥離層の間に位置する複数列の第二の剥離層を形成する第二の加工ステップと、を含み、該第一の加工ステップにおいては、該酸化ガリウムを透過する波長のレーザービームが集光される集光点を該被加工物の内部に位置付けた状態で、該被加工物と該集光点とを第一の方向に沿って相対的に移動させる第一のレーザービーム照射ステップと、該被加工物と該集光点が形成される位置とを該第一の方向と直交する第二の方向に沿って相対的に移動させる第一のインデックス送りステップと、が交互に繰り返され、該第二の加工ステップにおいては、該集光点を該隣接する一対の第一の剥離層の間に位置付けた状態で、該被加工物と該集光点とを該第一の方向に沿って相対的に移動させる第二のレーザービーム照射ステップと、該被加工物と該集光点が形成される位置とを該第二の方向に沿って相対的に移動させる第二のインデックス送りステップと、が交互に繰り返される、基板の製造方法が提供される。
【０００８】
また、該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力より小さく設定され、該第一の加工ステップにおいては、それぞれが該クラックを含む該複数列の第一の剥離層が形成され、該複数列の第一の剥離層のそれぞれに含まれる該クラックは、該複数列の第二の剥離層のそれぞれに含まれる該クラックよりも小さくてもよい。この場合、該剥離層形成ステップは、該第二の加工ステップの後に、該クラックがさらに伸展するように該複数列の第一の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備えることが好ましい。
【０００９】
あるいは、該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力より小さく設定され、該第一の加工ステップにおいては、それぞれが該クラックを含まない該複数列の第一の剥離層が形成されてもよい。この場合、該剥離層形成ステップは、該第二の加工ステップの後に、該改質部から該クラックが伸展するように該複数列の第一の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備えることが好ましい。
【００１０】
あるいは、該第一のレーザービーム照射ステップにおける該レーザービームの出力は、該第二のレーザービーム照射ステップにおける該レーザービームの出力と同じに設定され、該第一の加工ステップにおいては、それぞれが該クラックを含む該複数列の第一の剥離層が形成されてもよい。この場合、該剥離層形成ステップは、該第二の加工ステップの後に、該クラックがさらに伸展するように該複数列の第一の剥離層の少なくとも一つ及び／又は該複数列の第二の剥離層の少なくとも一つに対して該レーザービームを照射する第三のレーザービーム照射ステップをさらに備えることが好ましい。
（【００１１】以降は省略されています）
