公開番号2025121627
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017185
出願日2024-02-07
発明の名称車載撮影装置及び車載撮影システム
出願人四国計測工業株式会社,四国電力送配電株式会社
代理人弁理士法人R&C
主分類H04N 23/90 20230101AFI20250813BHJP(電気通信技術)
要約【課題】車内に搭載する必要がなく、且つ、天気の影響による故障を回避でき、且つ、撮影対象を好適に撮影可能な車載撮影装置及び車載撮影システムを提供する。

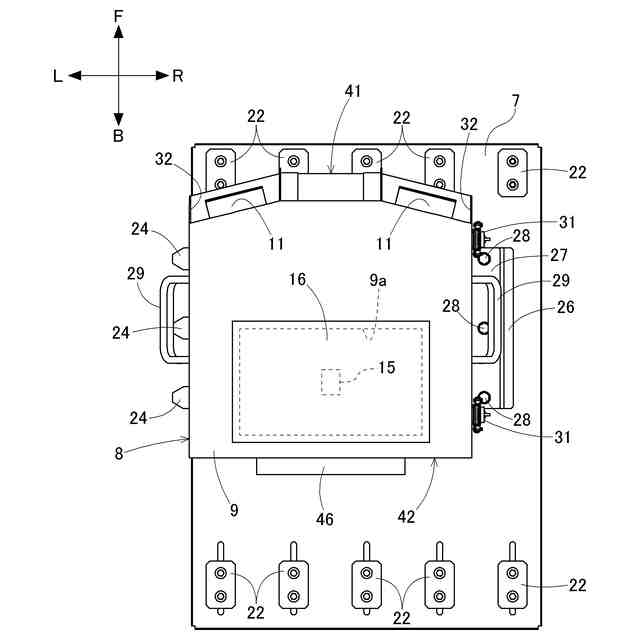

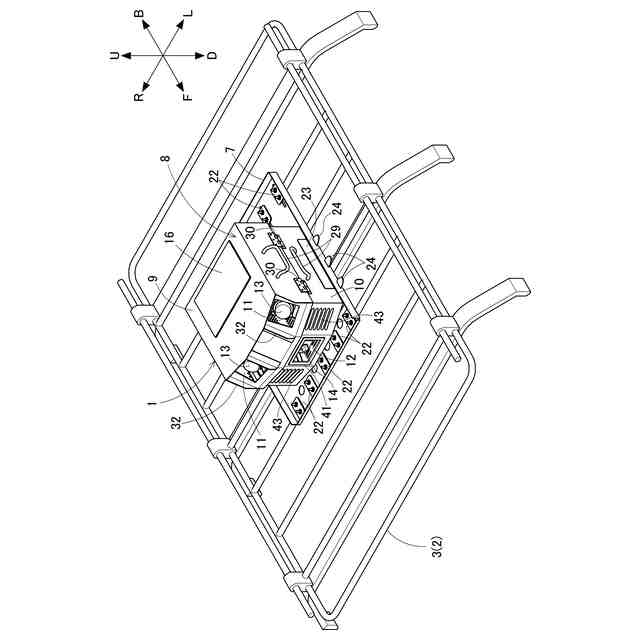

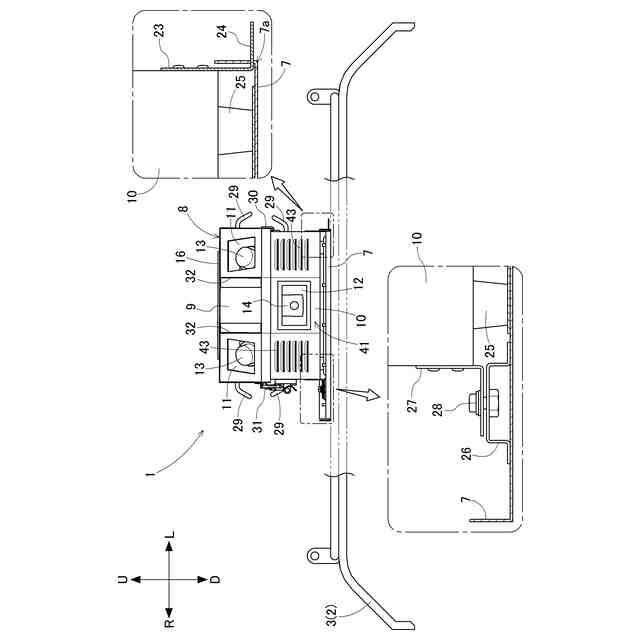

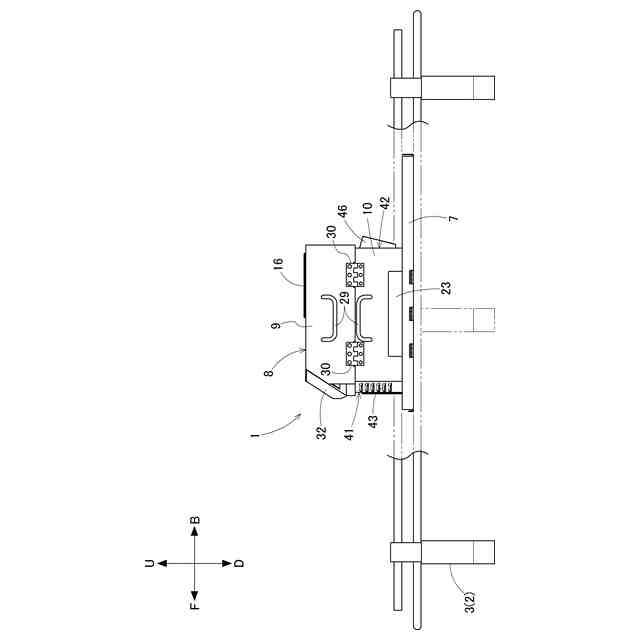

【解決手段】車両2の外部に搭載される車載撮影装置1であって、車両2の外部に取り付けられるケース8と、ケース8に収容されると共に、車両2の位置情報を取得する位置情報取得部と、ケース8に収容されると共に、ケース8越しにケース8の外部を撮影する第1撮影部13と、を備え、第1撮影部13は、車両2の左右方向の一方側または両側が撮影範囲に入るように配置されている。
【選択図】図2
特許請求の範囲【請求項１】
車両の外部に搭載される車載撮影装置であって、
前記車両の外部に取り付けられるケースと、
前記ケースに収容されると共に、前記車両の位置情報を取得する位置情報取得部と、
前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第１撮影部と、を備え、
前記第１撮影部は、前記車両の左右方向の一方側または両側が撮影範囲に入るように配置されている車載撮影装置。
続きを表示（約 1,700 文字）【請求項２】
前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第２撮影部を備え、
前記第２撮影部は、前記車両の前方または後方に向くように配置されている請求項１に記載の車載撮影装置。
【請求項３】
前記第２撮影部及び前記位置情報取得部を有するドライブレコーダを備えている請求項２に記載の車載撮影装置。
【請求項４】
二つの前記第１撮影部を備え、
前記二つの第１撮影部は、前記車両の左右方向に並ぶ状態で配置されており、
前記車両の左右方向において、前記第２撮影部は、前記二つの第１撮影部の間に配置されている請求項２に記載の車載撮影装置。
【請求項５】
前記第１撮影部及び前記第２撮影部へ電力を供給する電源部を備え、
前記電源部は、前記ケースに収容されており、
前記第１撮影部及び前記第２撮影部は、前記ケース内の空間における前記車両の前後方向一方側に配置されており、
前記電源部は、前記ケース内の空間における前記車両の前後方向他方側に配置されている請求項２に記載の車載撮影装置。
【請求項６】
前記ケースは、互いに対向する側壁である第１側壁及び第２側壁を有しており、
前記第１側壁に、前記ケースの内外を連通させる第１開口部が設けられており、
前記第２側壁に、前記ケースの内外を連通させる第２開口部が設けられている請求項１に記載の車載撮影装置。
【請求項７】

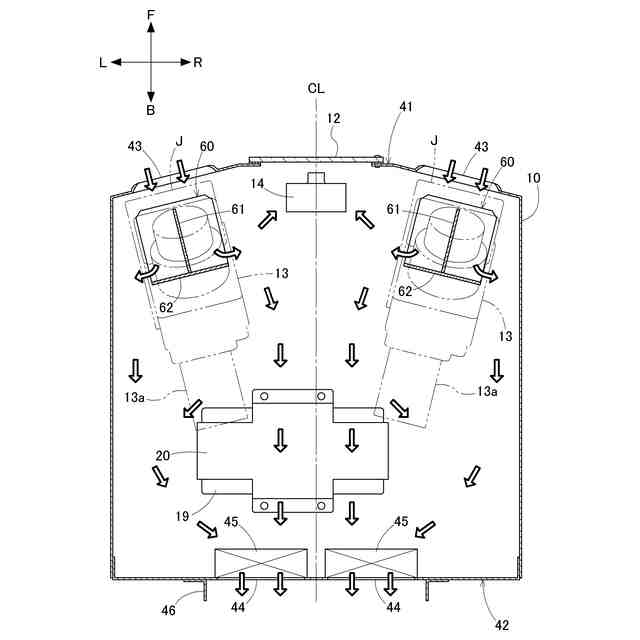

二つの前記第１撮影部と、
前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第２撮影部と、
前記第１撮影部及び前記第２撮影部へ電力を供給する電源部と、を備え、
前記二つの第１撮影部は、前記車両の左右方向に並ぶ状態で配置されており、
前記第２撮影部は、前記車両の前方または後方に向くように配置されており、
前記車両の左右方向において、前記第２撮影部は、前記二つの第１撮影部の間に配置されており、
前記電源部は、前記ケースに収容されており、
前記第１撮影部及び前記第２撮影部は、前記ケース内の空間における前記車両の前後方向一方側に配置されており、
前記電源部は、前記ケース内の空間における前記車両の前後方向他方側に配置されており、
前記第１側壁は、前記ケースにおける前記車両の前後方向一方側に位置しており、
前記第１側壁に、二つの前記第１開口部が設けられており、
前記二つの第１開口部は、平面視において前記二つの第１撮影部に対向している請求項６に記載の車載撮影装置。
【請求項８】

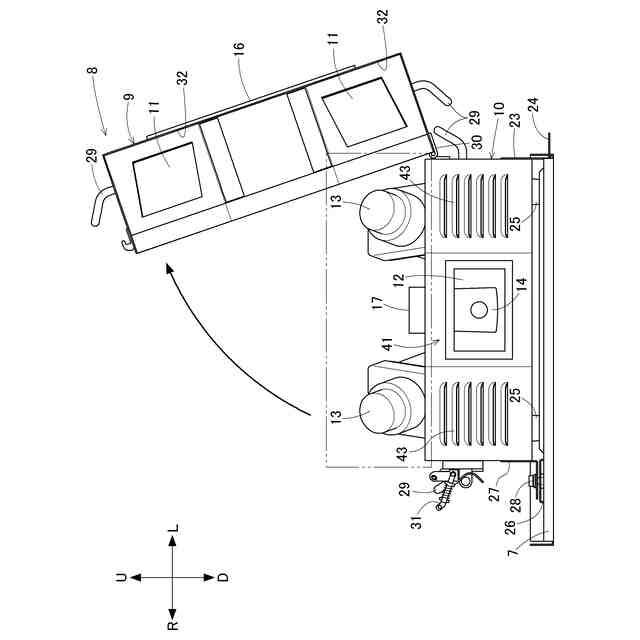

前記ケースは、前記ケースにおける上部に位置する上ケース体と、前記ケースにおける下部に位置する下ケース体と、を有しており、
前記下ケース体は、上方へ開放された箱状であり、
前記上ケース体は、前記下ケース体に上側から被さっており、
前記上ケース体は、開閉可能に構成されている請求項１に記載の車載撮影装置。
【請求項９】
前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第２撮影部を備え、
前記第２撮影部は、前記車両の前方または後方に向くように配置されており、
前記上ケース体は、光を通過させる第１窓部を有しており、
前記下ケース体は、光を通過させる第２窓部を有しており、
前記第１撮影部は、前記第１窓部を通して撮影を行うように配置されており、
前記第２撮影部は、前記第２窓部を通して撮影を行うように配置されている請求項８に記載の車載撮影装置。
【請求項１０】
前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第２撮影部を備え、
前記第２撮影部は、前記車両の前方または後方に向くように配置されており、
前記第１撮影部及び前記第２撮影部は、前記下ケース体に支持されている請求項８に記載の車載撮影装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、車載撮影装置及び車載撮影システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、車両に設置されるカメラが開示されている。当該カメラは、車両の前方を撮影する。そして、当該カメラによる撮影結果に基づいて、撮影対象（例えば電柱）に関する判定が行われる。
【先行技術文献】
【特許文献】
【０００３】
特許第７３４０４８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、カメラの設置位置については詳述されていない。特許文献１に記載のカメラが車内に設置される場合、車内の空間の一部がカメラによって占められることとなる。その結果、車内に荷物を置くことができなくなる事態や、車両に搭乗可能な人数が減少する事態が想定される。
【０００５】
また、特許文献１に記載のカメラが車両の外部に設置される場合、雨等の天気の影響により、故障等の不具合が生じる事態が想定される。
【０００６】
本発明の目的は、車内に搭載する必要がなく、且つ、天気の影響による故障を回避でき、且つ、撮影対象を好適に撮影可能な車載撮影装置及び車載撮影システムを提供することである。
【課題を解決するための手段】
【０００７】
本発明に係る車載撮影装置の特徴は、車両の外部に搭載される車載撮影装置であって、前記車両の外部に取り付けられるケースと、前記ケースに収容されると共に、前記車両の位置情報を取得する位置情報取得部と、前記ケースに収容されると共に、前記ケース越しに前記ケースの外部を撮影する第１撮影部と、を備え、前記第１撮影部は、前記車両の左右方向の一方側または両側が撮影範囲に入るように配置されていることにある。
【０００８】
本構成によれば、車載撮影装置は、車両の外部に搭載される。即ち、車載撮影装置を車内に搭載する必要がない。また、本構成によれば、撮影を行う第１撮影部は、ケースに収容される。そのため、天気の影響による故障を回避できる。
【０００９】

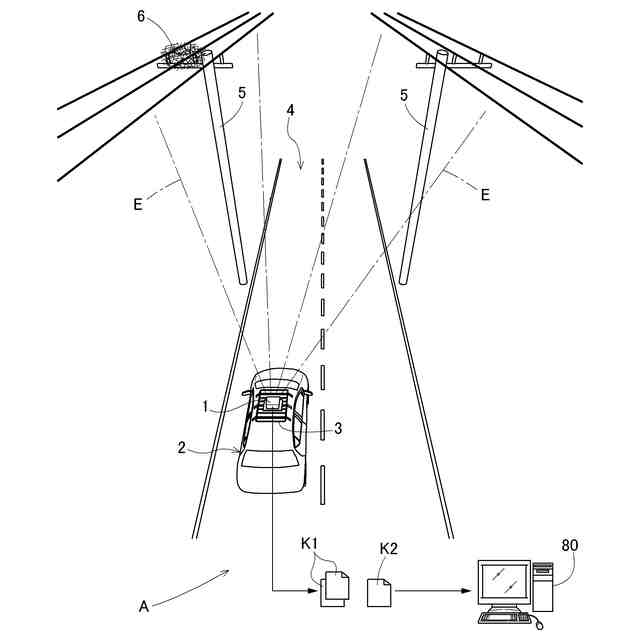

また、本構成によれば、第１撮影部は、車両の左右方向の一方側または両側が撮影範囲に入るように配置されている。これにより、例えば、車両が道路を走行している間に第１撮影部が撮影を行えば、道路の外側が撮影される。そのため、撮影対象（例えば電柱）が道路の外側に位置している場合、当該撮影対象を好適に撮影できる。
【００１０】
従って、本構成によれば、車内に搭載する必要がなく、且つ、天気の影響による故障を回避でき、且つ、撮影対象を好適に撮影可能な車載撮影装置を実現できる。
（【００１１】以降は省略されています）
