公開番号2025121563
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017044
出願日2024-02-07
発明の名称保持器、及び保持器の製造方法
出願人日本精工株式会社
代理人個人,個人,個人,個人
主分類F16C 33/42 20060101AFI20250813BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】破損を抑制することができる保持器を提供する。

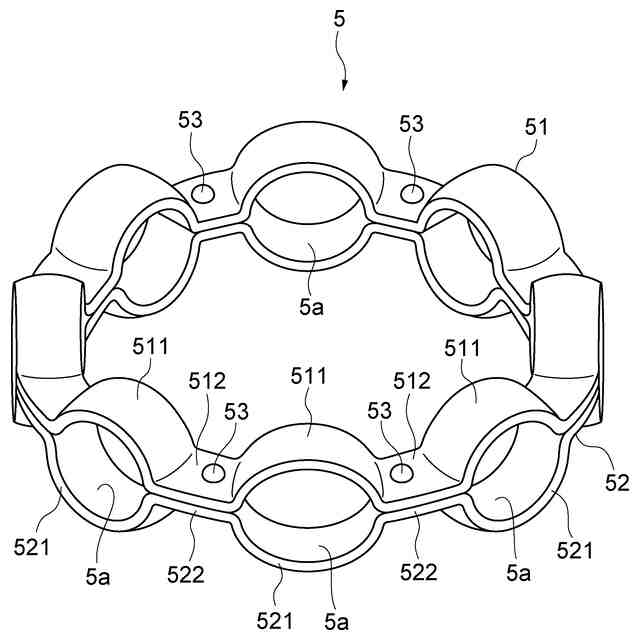

【解決手段】保持器は、第1板部材と、第2板部材と、連結部材53と、を備えている。第1板部材は、複数の第1ポケット形成部と、互いに隣接する一対の第1ポケット形成部の間に位置する第1連結部512と、を含んでいる。第2板部材は、複数の第2ポケット形成部と、互いに隣接する一対の第2ポケット形成部の間に位置する第2連結部522と、を含んでいる。連結部材53の軸部531は、第1連結部512の第1貫通孔51cに圧入され且つ第2連結部522の第2貫通孔52cに挿入されている。頭部532の座面は、第1連結部512の主面51aに当接している。第1連結部512のうち第1貫通孔51cの内側面と主面51aとを繋げる領域と連結部材53のうち軸部531の外側面53cと頭部532の座面とを繋げる領域との間には、空間が存在する。

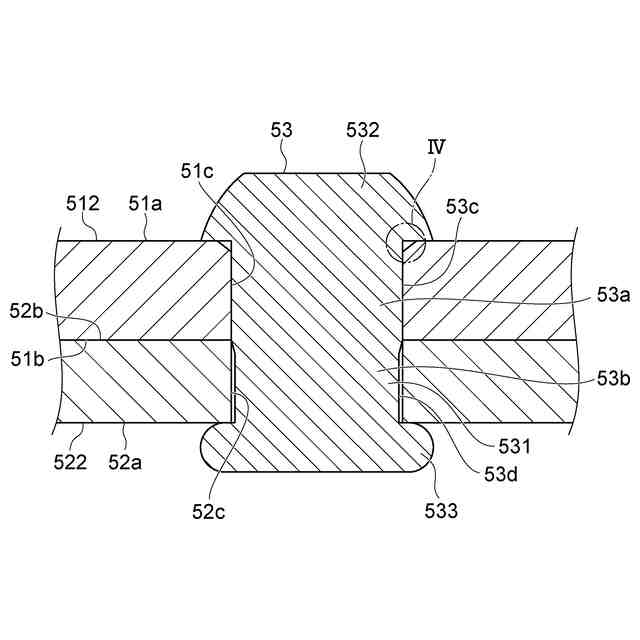

【選択図】図3
特許請求の範囲【請求項１】
周方向に沿って並んだ複数の転動体を転動自在に保持するための保持器であって、
軸方向から見た場合に円環状を呈する第１板部材と、
前記軸方向から見た場合に円環状を呈し且つ前記軸方向において前記第１板部材に対向する第２板部材と、
前記第１板部材と前記第２板部材とを連結する連結部材と、を備え、
前記第１板部材は、前記周方向に沿って並んだ複数の第１ポケット形成部と、前記複数の第１ポケット形成部のうち互いに隣接する一対の第１ポケット形成部の間に位置する第１連結部と、を含み、
前記第２板部材は、前記周方向に沿って並び且つ前記軸方向において前記複数の第１ポケット形成部に対向する複数の第２ポケット形成部と、前記複数の第２ポケット形成部のうち互いに隣接する一対の第２ポケット形成部の間に位置し且つ前記軸方向において前記第１連結部に対向する第２連結部と、を含み、
前記複数の第１ポケット形成部及び前記複数の第２ポケット形成部は、前記複数の転動体を保持するための複数のポケットを画定しており、
前記第１連結部には、第１貫通孔が形成されており、
前記第２連結部には、第２貫通孔が形成されており、
前記連結部材は、軸部と、前記軸部の一端に形成された頭部と、を含み、
前記連結部材の前記軸部は、前記頭部が前記第１連結部に対して前記第２連結部とは反対側に位置した状態で、前記第１貫通孔に圧入され且つ前記第２貫通孔に挿入されており、
前記頭部における前記第１連結部に対向する座面は、前記第１連結部における前記第２連結部とは反対側の主面に当接しており、

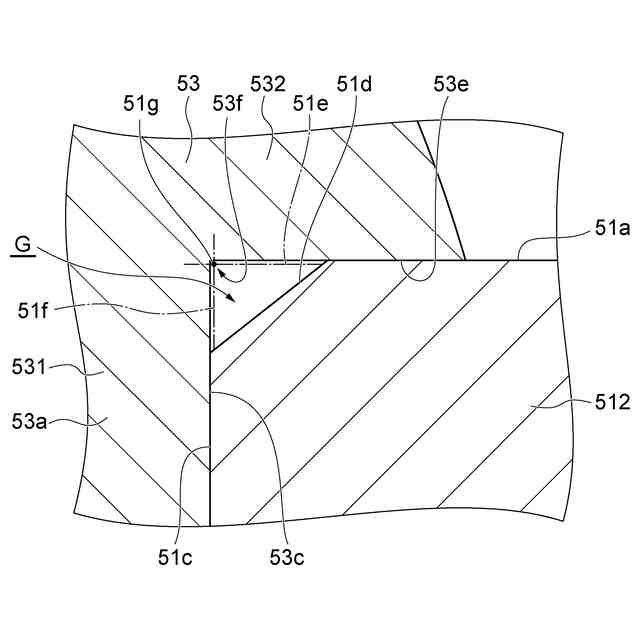

前記第１連結部のうち前記第１貫通孔の内側面と前記主面とを繋げる第１領域、及び、前記連結部材のうち前記軸部の外側面と前記頭部の前記座面とを繋げる第２領域の少なくとも一方は、凹んでおり、
前記第１領域と前記第２領域との間には空間が存在する、保持器。
続きを表示（約 1,300 文字）【請求項２】
前記第１領域は、前記第１貫通孔に対して施された面取である、請求項１に記載の保持器。
【請求項３】
周方向に沿って並んだ複数の転動体を転動自在に保持するための保持器の製造方法であって、
前記周方向に沿って並んだ複数の第１ポケット形成部と前記複数の第１ポケット形成部のうち互いに隣接する一対の第１ポケット形成部の間に位置する第１連結部とを含む円環状の第１板部材、前記周方向に沿って並んだ複数の第２ポケット形成部と前記複数の第２ポケット形成部のうち互いに隣接する一対の第２ポケット形成部の間に位置する第２連結部とを含む円環状の第２板部材、及び前記第１板部材と前記第２板部材とを連結するための連結部材を用意する第１工程と、
前記連結部材によって前記第１板部材と前記第２板部材とを連結する第２工程と、を備え、
前記第１工程で用意される前記第１板部材の前記第１連結部には、第１貫通孔が形成されており、
前記第１工程で用意される前記第２板部材の前記第２連結部には、第２貫通孔が形成されており、
前記第１工程で用意される前記連結部材は、軸部と、前記軸部の一端に形成された頭部と、を含み、
前記第２工程では、前記連結部材の前記軸部は、前記頭部が前記第１連結部に対して前記第２連結部とは反対側に位置した状態で、前記頭部における前記第１連結部に対向する座面が前記第１連結部における前記第２連結部とは反対側の主面に当接するように、前記第１貫通孔に圧入された後、前記複数の第２ポケット形成部と前記複数の第１ポケット形成部とが軸方向において互いに対向し前記第２連結部と前記第１連結部とが前記軸方向において互いに対向し、且つ前記複数の第２ポケット形成部と前記複数の第１ポケット形成部との間に前記複数の転動体を保持するための複数のポケットが形成されるように、前記第２貫通孔に挿入され、

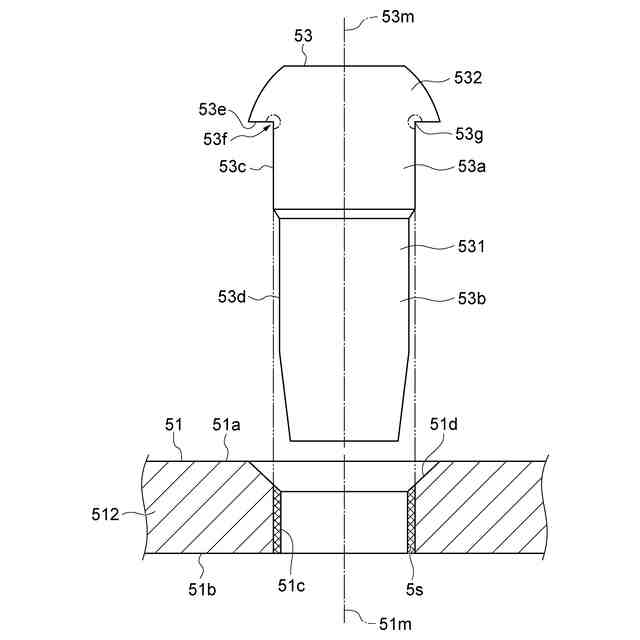

前記第１工程で用意される前記第１板部材の前記第１連結部のうち前記第１貫通孔の内側面と前記主面とを繋げる第１領域は、前記内側面の延長面と前記主面の延長面との第１交線に対して凹んでおり、又は、前記第１工程で用意される前記連結部材のうち前記軸部の外側面と前記頭部の前記座面とを繋げる第２領域は、前記外側面の延長面と前記座面の延長面との第２交線に対して凹んでいる、保持器の製造方法。
【請求項４】
前記第１工程で用意される前記第１板部材の前記第１領域は、前記第１貫通孔に対して施された面取りである、請求項３に記載の保持器の製造方法。
【請求項５】
前記第１工程で用意される前記第１板部材のうち、前記第１貫通孔の前記内側面の延長面、前記主面の延長面及び前記第１領域によって画定された空間の体積は、前記第１工程で用意される前記第１板部材の前記第１貫通孔の軸線と前記第１工程で用意される前記連結部材の前記軸部の軸線とが重なった状態で前記第１貫通孔の軸線方向から見た場合における前記第１板部材のうちの前記軸部と重なる内壁部分の体積よりも大きい、請求項３又は４に記載の保持器の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保持器、及び保持器の製造方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
複数の転動体を保持するための保持器が知られている（例えば特許文献１を参照）。特許文献１に記載の保持器は、軸方向において互いに対向するように配置されることで複数のポケット形成部を形成する第１板部材及び第２板部材を備えている。第１板部材と第２板部材とは、軸部、及び当該軸部の一端に形成された頭部を含む連結部材によって連結されている。連結部材の軸部は、頭部が第１板部材に対して第２板部材とは反対側に位置した状態で第１板部材に形成された第１貫通孔及び第２板部材に形成された第２貫通孔に挿入されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７３３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような保持器では、連結部材の軸部が第１板部材の第１貫通孔に圧入される場合がある。連結部材の軸部が第１貫通孔に圧入されると、第１貫通孔の内壁部分の一部が塑性変形した結果、第１板部材における第２板部材とは反対側の主面から突出するように第１貫通孔の内部から当該主面上に移動する場合がある。その場合、当該主面から突出する突出部分が連結部材の頭部によって圧迫される結果、当該突出部分において応力集中が発生するおそれがあり、当該応力集中に起因して第１板部材が破損してしまうおそれがある。
【０００５】
本発明は、破損を抑制することができる保持器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の保持器は、［１］「周方向に沿って並んだ複数の転動体を転動自在に保持するための保持器であって、軸方向から見た場合に円環状を呈する第１板部材と、前記軸方向から見た場合に円環状を呈し且つ前記軸方向において前記第１板部材に対向する第２板部材と、前記第１板部材と前記第２板部材とを連結する連結部材と、を備え、前記第１板部材は、前記周方向に沿って並んだ複数の第１ポケット形成部と、前記複数の第１ポケット形成部のうち互いに隣接する一対の第１ポケット形成部の間に位置する第１連結部と、を含み、前記第２板部材は、前記周方向に沿って並び且つ前記軸方向において前記複数の第１ポケット形成部に対向する複数の第２ポケット形成部と、前記複数の第２ポケット形成部のうち互いに隣接する一対の第２ポケット形成部の間に位置し且つ前記軸方向において前記第１連結部に対向する第２連結部と、を含み、前記複数の第１ポケット形成部及び前記複数の第２ポケット形成部は、前記複数の転動体を保持するための複数のポケットを画定しており、前記第１連結部には、第１貫通孔が形成されており、前記第２連結部には、第２貫通孔が形成されており、前記連結部材は、軸部と、前記軸部の一端に形成された頭部と、を含み、前記連結部材の前記軸部は、前記頭部が前記第１連結部に対して前記第２連結部とは反対側に位置した状態で、前記第１貫通孔に圧入され且つ前記第２貫通孔に挿入されており、前記頭部における前記第１連結部に対向する座面は、前記第１連結部における前記第２連結部とは反対側の主面に当接しており、前記第１連結部のうち前記第１貫通孔の内側面と前記主面とを繋げる第１領域、及び、前記連結部材のうち前記軸部の外側面と前記頭部の前記座面とを繋げる第２領域の少なくとも一方は、凹んでおり、前記第１領域と前記第２領域との間には空間が存在する、保持器。」である。
【０００７】
上記［１］に記載の保持器では、連結部材の軸部は、頭部が第１連結部に対して第２連結部とは反対側に位置した状態で、第１貫通孔に圧入され且つ第２貫通孔に挿入されている。これにより、第１板部材と第２板部材とが好適に連結されている。しかも、第１連結部の第１領域及び連結部材の第２領域の少なくとも一方が凹んでおり、第１領域と第２領域との間には空間が存在する。これにより、たとえ第１貫通孔への連結部材の軸部の圧入に起因して第１貫通孔の内壁部分の一部が塑性変形しながら第１連結部における第２連結部とは反対側の主面に向かって移動したとしても、当該移動した部分が上記空間に留まる結果、当該移動した部分が連結部材によって圧迫されることが抑制される。その結果、応力集中に起因する第１板部材の破損が抑制される。よって、この保持器によれば、第１板部材の破損を抑制することができる。
【０００８】
本発明の保持器は、［２］「前記第１領域は、前記第１貫通孔に対して施された面取である、上記［１］に記載の保持器。」であってもよい。これにより、上記空間を簡単に形成することができる。
【０００９】

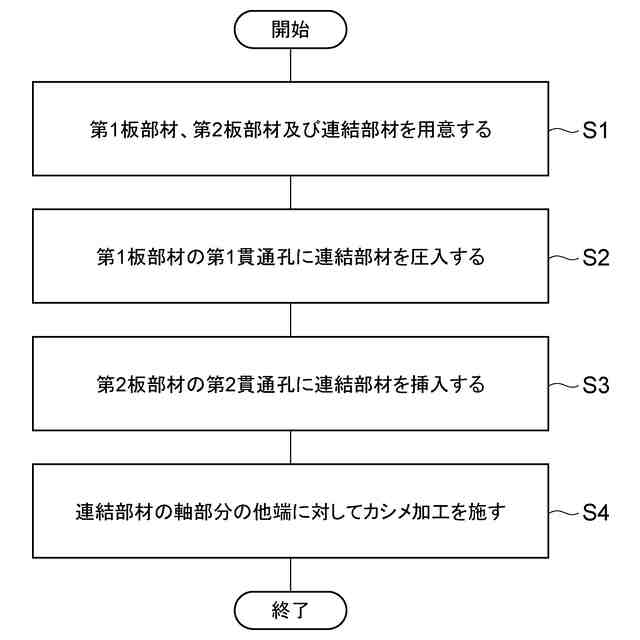

本発明の保持器の製造方法は、［３］「周方向に沿って並んだ複数の転動体を転動自在に保持するための保持器の製造方法であって、前記周方向に沿って並んだ複数の第１ポケット形成部と前記複数の第１ポケット形成部のうち互いに隣接する一対の第１ポケット形成部の間に位置する第１連結部とを含む円環状の第１板部材、前記周方向に沿って並んだ複数の第２ポケット形成部と前記複数の第２ポケット形成部のうち互いに隣接する一対の第２ポケット形成部の間に位置する第２連結部とを含む円環状の第２板部材、及び前記第１板部材と前記第２板部材とを連結するための連結部材を用意する第１工程と、前記連結部材によって前記第１板部材と前記第２板部材とを連結する第２工程と、を備え、前記第１工程で用意される前記第１板部材の前記第１連結部には、第１貫通孔が形成されており、前記第１工程で用意される前記第２板部材の前記第２連結部には、第２貫通孔が形成されており、前記第１工程で用意される前記連結部材は、軸部と、前記軸部の一端に形成された頭部と、を含み、前記第２工程では、前記連結部材の前記軸部は、前記頭部が前記第１連結部に対して前記第２連結部とは反対側に位置した状態で、前記頭部における前記第１連結部に対向する座面が前記第１連結部における前記第２連結部とは反対側の主面に当接するように、前記第１貫通孔に圧入された後、前記複数の第２ポケット形成部と前記複数の第１ポケット形成部とが軸方向において互いに対向し前記第２連結部と前記第１連結部とが前記軸方向において互いに対向し、且つ前記複数の第２ポケット形成部と前記複数の第１ポケット形成部との間に前記複数の転動体を保持するための複数のポケットが形成されるように、前記第２貫通孔に挿入され、前記第１工程で用意される前記第１板部材の前記第１連結部のうち前記第１貫通孔の内側面と前記主面とを繋げる第１領域は、前記内側面の延長面と前記主面の延長面との第１交線に対して凹んでおり、又は、前記第１工程で用意される前記連結部材のうち前記軸部の外側面と前記頭部の前記座面とを繋げる第２領域は、前記外側面の延長面と前記座面の延長面との第１交線に対して凹んでいる、保持器の製造方法。」である。
【００１０】
上記［３］に記載の保持器の製造方法の第２工程では、連結部材の軸部は、頭部が第１連結部に対して第２連結部とは反対側に位置した状態で、第１貫通孔に圧入され且つ第２貫通孔に挿入される。これにより、第１板部材と第２板部材とが好適に連結される。しかも、第１工程で用意される第１板部材の第１連結部の第１領域が第１交線に対して凹んでおり、又は、第１工程で用意される連結部材の第２領域が第２交線に対して凹んでいる。これにより、たとえ第１貫通孔への連結部材の軸部の圧入に起因して第１貫通孔の内壁部分の一部が塑性変形しながら第１連結部における第２連結部とは反対側の主面に向かって移動したとしても、当該移動した部分が連結部材によって圧迫されることが抑制される。その結果、応力集中に起因する第１板部材の破損が抑制される。よって、この保持器の製造方法によれば、第１板部材の破損を抑制することができる。
（【００１１】以降は省略されています）
