特許ウォッチ

公開番号2025121167
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016447
出願日2024-02-06
発明の名称電源装置の監視方法、電源装置の監視プログラム、情報処理装置および電源装置監視システム
出願人株式会社GSユアサ
代理人個人,個人
主分類H02J 9/06 20060101AFI20250812BHJP(電力の発電,変換,配電)
要約【課題】電源装置の動作不良の検出を支援できる電源装置の監視方法等を提供すること。
【解決手段】電源装置30の監視方法は、受電端子311、出力端子315、前記受電端子311に接続された整流器32と前記整流器32に接続されたインバータ51とを有する主回路、バイパス回路、および、前記インバータ51を前記出力端子315に接続する第1状態と前記バイパス回路を前記出力端子315に接続する第2状態とを切り替える切替スイッチ52を備える電源装置30から、前記インバータ51の状態に関するインバータ情報を取得し、前記切替スイッチ52の状態に関するスイッチ情報を取得し、前記インバータ情報に基づいて前記インバータ51が正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチ52が前記第1状態と前記第2状態との切り替えを繰り返していると判定した場合、通知を出力する処理をコンピュータが実行する。
【選択図】図3
特許請求の範囲【請求項１】
受電端子、出力端子、前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路、バイパス回路、および、前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチを備える電源装置から、前記インバータの状態に関するインバータ情報を取得し、
前記切替スイッチの状態に関するスイッチ情報を取得し、
前記インバータ情報に基づいて前記インバータが正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する
処理をコンピュータが実行する電源装置の監視方法。
続きを表示（約 1,700 文字）【請求項２】
前記インバータ情報は、前記インバータから前記出力端子を介して負荷に流れる負荷電流を含み、
前記インバータの定格電流が前記負荷電流よりも大きい場合、前記インバータが正常に動作していると判定する
請求項１に記載の電源装置の監視方法。
【請求項３】
前記インバータ情報は、前記インバータから電力が出力されているか否かに関する情報を含み、
前記インバータから電力が出力されていると判定した場合、前記インバータが正常に動作していると判定する
請求項１または請求項２に記載の電源装置の監視方法。
【請求項４】
受電端子、出力端子、前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路、バイパス回路、および、前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチを備える電源装置から、前記切替スイッチの状態に関するスイッチ情報を取得し、
前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する
処理をコンピュータが実行する電源装置の監視方法。
【請求項５】
受電端子、出力端子、前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路、バイパス回路、および、前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチを備える電源装置から、前記インバータの状態に関するインバータ情報を取得し、
前記切替スイッチの状態に関するスイッチ情報を取得し、
前記インバータ情報に基づいて前記インバータが正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する
処理をコンピュータに実行させる電源装置の監視プログラム。
【請求項６】
制御部を備える情報処理装置であって、
前記制御部は、
受電端子、出力端子、前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路、バイパス回路、および、前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチを備える電源装置から、ネットワークを介して前記インバータの状態に関するインバータ情報を取得し、
ネットワークを介して前記切替スイッチの状態に関するスイッチ情報を取得し、
前記インバータ情報に基づいて前記インバータが正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する
情報処理装置。
【請求項７】
情報処理装置と、前記情報処理装置にネットワークを介して接続された電源装置とを備える電源装置監視システムであって、
前記電源装置は、
受電端子と、
出力端子と、
前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路と、
バイパス回路と、
前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチとを備え、
前記情報処理装置は、制御部を備え、
前記制御部は、
前記電源装置から、前記インバータの状態に関するインバータ情報を取得し、
前記切替スイッチの状態に関するスイッチ情報を取得し、
前記インバータ情報に基づいて前記インバータが正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する
電源装置監視システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置の監視方法、電源装置の監視プログラム、情報処理装置および電源装置監視システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電源装置を保守する保守要員が、携帯情報端末を用いて電源装置の管理情報を確認できる保守運用システムが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０１３３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の保守運用システムでは、電源装置の動作不良の検出を支援できない。
【０００５】
本発明の一つの側面では、電源装置の動作不良の検出を支援できる電源装置の監視方法等を提供する。
【課題を解決するための手段】
【０００６】
電源装置の監視方法は、受電端子、出力端子、前記受電端子に接続された整流器と前記整流器に接続されたインバータとを有する主回路、バイパス回路、および、前記インバータを前記出力端子に接続する第１状態と前記バイパス回路を前記出力端子に接続する第２状態とを切り替える切替スイッチを備える電源装置から、前記インバータの状態に関するインバータ情報を取得し、前記切替スイッチの状態に関するスイッチ情報を取得し、前記インバータ情報に基づいて前記インバータが正常に動作していると判定し、前記スイッチ情報に基づいて前記切替スイッチが前記第１状態と前記第２状態との切り替えを繰り返していると判定した場合、通知を出力する処理をコンピュータが実行する。
【発明の効果】
【０００７】
上記構成によれば、電源装置の動作不良の検出を支援できる。
【図面の簡単な説明】
【０００８】
電源装置監視システムの構成を説明する図である。

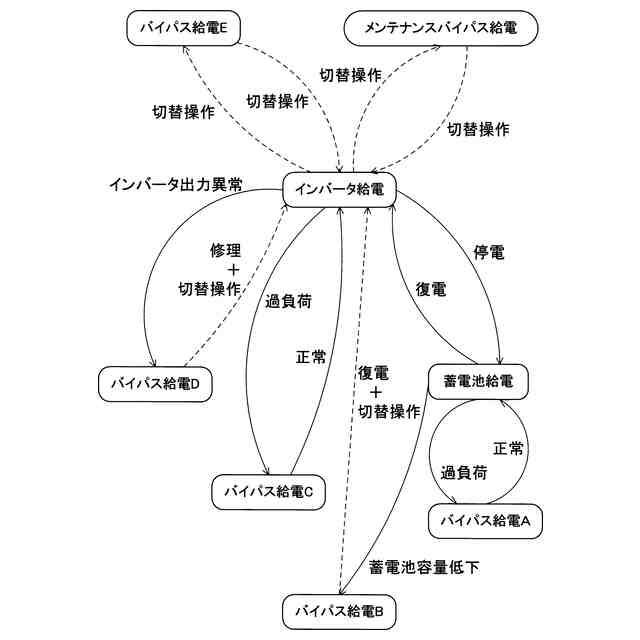

電源装置の動作を説明する状態遷移図である。

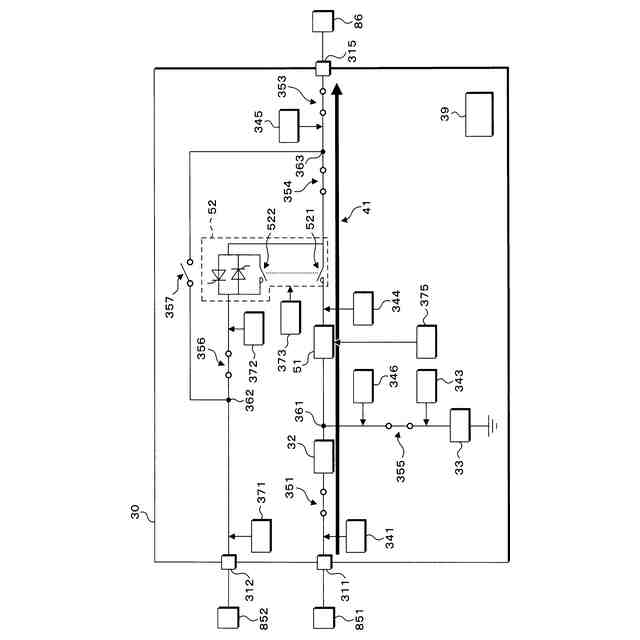

インバータ給電モードにおける電源装置の状態を説明する図である。

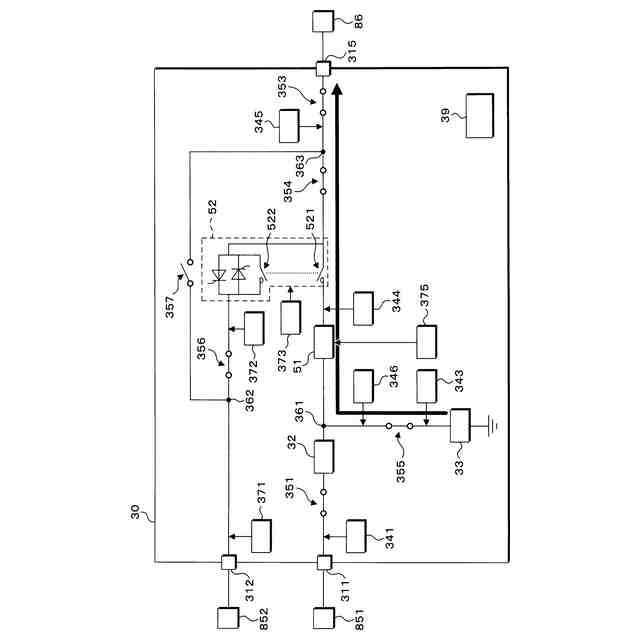

蓄電池給電モードにおける電源装置の状態を説明する図である。

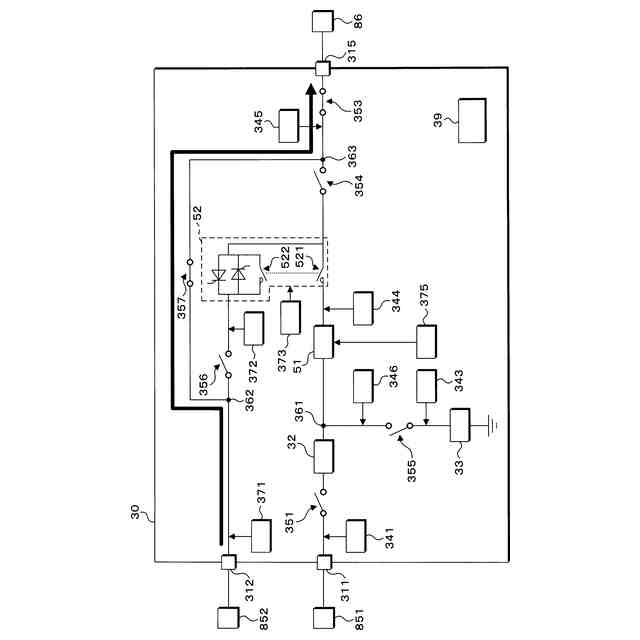

バイパス給電モードにおける電源装置の状態を説明する図である。

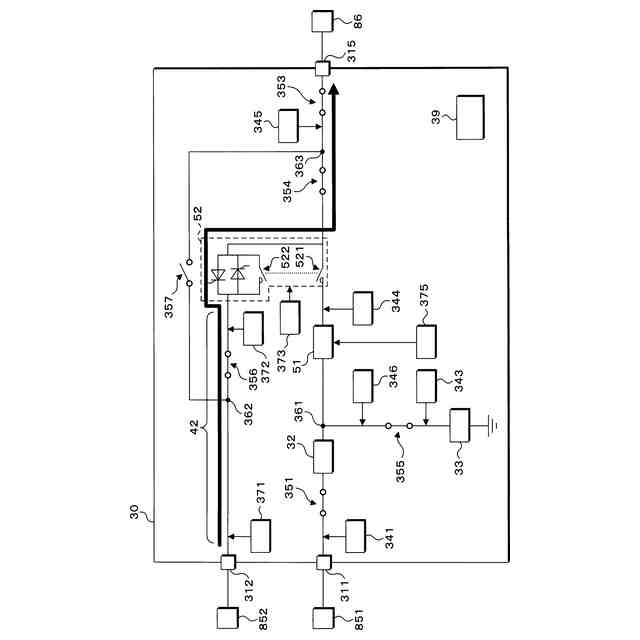

メンテナンスバイパス給電モードにおける電源装置の状態を説明する図である。

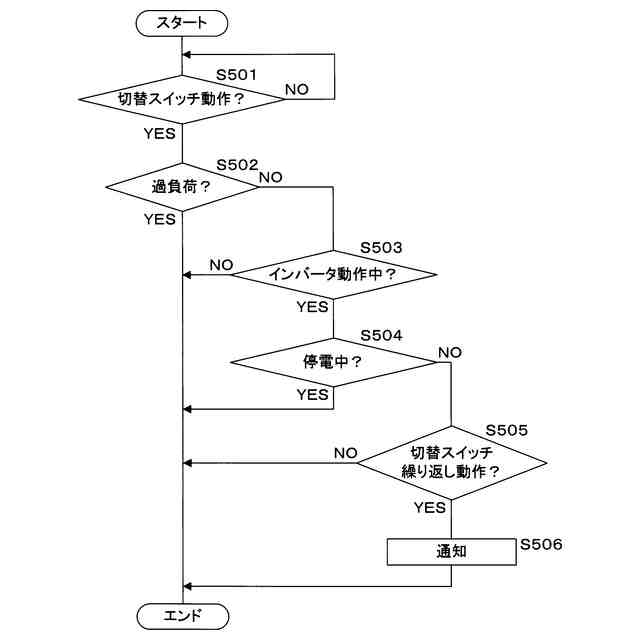

プログラムの処理の流れを説明するフローチャートである。

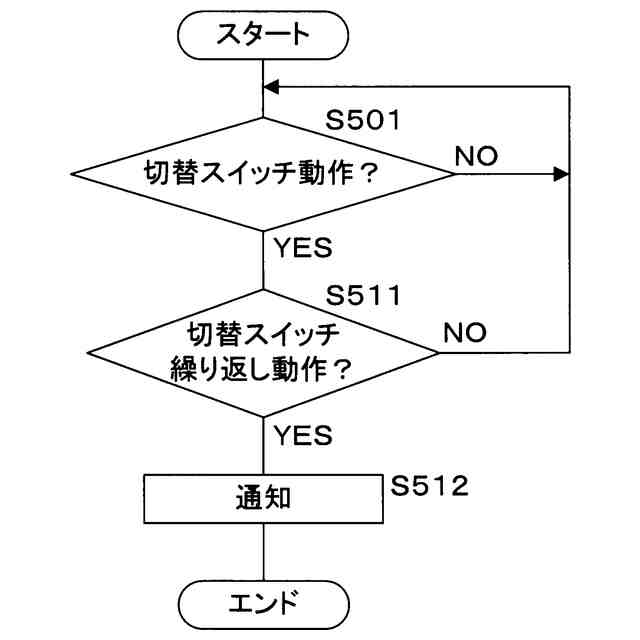

実施の形態２のプログラムの処理の流れを説明するフローチャートである

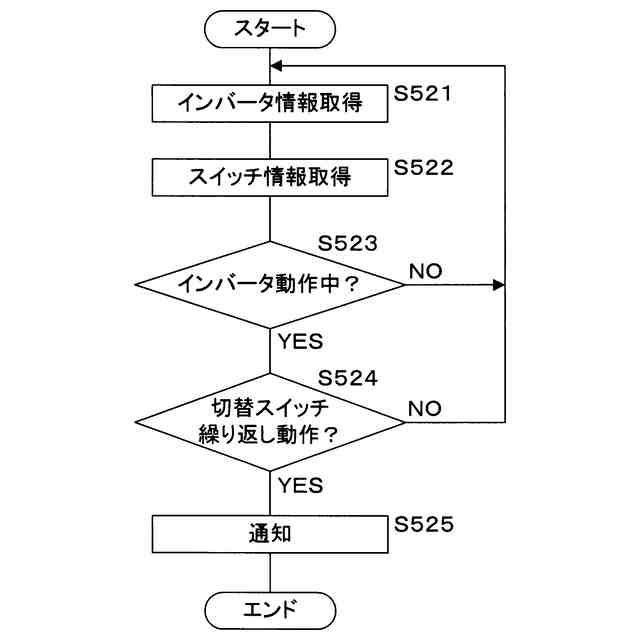

実施の形態３のプログラムの処理の流れを説明するフローチャートである
実施の形態４の電源装置監視システムの構成を説明する図である。
【発明を実施するための形態】
【０００９】
［実施の形態１］

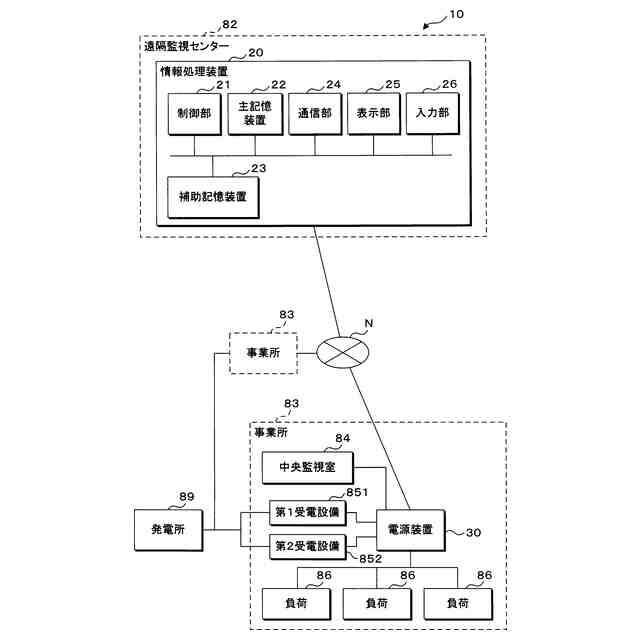

図１は、電源装置監視システム１０の構成を説明する図である。電源装置監視システム１０は、電力を消費する事業所８３に設置された電源装置３０を遠隔監視するシステムである。電源装置監視システム１０は、情報処理装置２０を含む。
【００１０】
電源装置３０は、事業所８３内に設置された第１受電設備８５１または第２受電設備８５２が発電所８９から送電網を介して受電した電力を、様々な負荷８６に給電する交流無停電電源装置である。負荷８６は、たとえば、半導体生産設備、製鉄設備または金融系システムのサーバマシン等の、停止した場合に大きな損害が発生する設備またはシステムである。
（【００１１】以降は省略されています）
