公開番号2025121075
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016274
出願日2024-02-06
発明の名称CO2回収装置
出願人トヨタ自動車株式会社
代理人個人
主分類B01D 53/62 20060101AFI20250812BHJP(物理的または化学的方法または装置一般)
要約【課題】排熱利用効率の向上に寄与するCO₂回収装置を実現する。
【解決手段】本開示に係るCO₂回収装置(1)は、気体が流される流通路(2a)と、流通路(2a)に配置される第1のCO₂吸着部材(5)及び熱吸収部材(6)と、第1のCO₂吸着部材(5)を介して熱吸収部材(6)に流体が流れるように流体を流通路(2a)に挿入する第1の挿入口(2b)と、熱吸収部材(6)を介して第1のCO₂吸着部材(5)に流体が流れるように流体を流通路(2a)に挿入する第2の挿入口(2c)と、を備え、加熱された第1のCO₂吸着部材(5)を介して熱吸収部材(6)に流体を流して熱吸収部材(6)を加熱し、第1のCO₂吸着部材(5)を加熱する場合、熱吸収部材(6)を介して第1のCO₂吸着部材(5)に流体を流して第1のCO₂吸着部材(5)を加熱する。
【選択図】図1
特許請求の範囲【請求項１】
気体に含まれるＣＯ
２
を回収するＣＯ
２
回収装置であって、
ＣＯ
２
を回収するために前記気体が流される流通路と、
前記流通路に配置される第１のＣＯ
２
吸着部材と、
前記流通路に前記第１のＣＯ
２
吸着部材と並べて配置される熱吸収部材と、
前記流通路に設けられ、前記第１のＣＯ
２
吸着部材を介して前記熱吸収部材に流体が流れるように前記流体を前記流通路に挿入する第１の挿入口と、
前記流通路に設けられ、前記熱吸収部材を介して前記第１のＣＯ
２
吸着部材に前記流体が流れるように当該流体を前記流通路に挿入する第２の挿入口と、
を備え、
ＣＯ
２
を脱離するために加熱された前記第１のＣＯ
２
吸着部材を介して前記熱吸収部材に前記流体を流して当該熱吸収部材を加熱し、前記第１のＣＯ
２
吸着部材を加熱する場合、前記熱吸収部材を介して前記第１のＣＯ
２
吸着部材に前記流体を流して当該第１のＣＯ
２
吸着部材を加熱する、ＣＯ
２
回収装置。
続きを表示（約 690 文字）【請求項２】
前記第１のＣＯ
２
吸着部材からＣＯ
２
を脱離させる場合、前記第１のＣＯ
２
吸着部材を介して前記熱吸収部材に前記流体を流し、前記流通路における前記第１のＣＯ
２
吸着部材に対して前記熱吸収部材の側に設けられた排出口からＣＯ
２
を排出する、請求項１に記載のＣＯ
２
回収装置。
【請求項３】
前記熱吸収部材は、第２のＣＯ
２
吸着部材であり、
前記第２のＣＯ
２
吸着部材を加熱する場合、前記第１のＣＯ
２
吸着部材を介して前記第２のＣＯ
２
吸着部材に前記流体を流して当該第２のＣＯ
２
吸着部材を加熱し、
前記第１のＣＯ
２
吸着部材を加熱する場合、前記第２のＣＯ
２
吸着部材を介して前記第１のＣＯ
２
吸着部材に前記流体を流して当該第１のＣＯ
２
吸着部材を加熱する、請求項１又は２に記載のＣＯ
２
回収装置。
【請求項４】
前記第１のＣＯ
２
吸着部材及び前記熱吸収部材は、ハニカム構造である、請求項１又は２に記載のＣＯ
２
回収装置。
【請求項５】
前記流体は、前記流通路が減圧環境下で気相のＨ
２
Ｏである、請求項１又は２に記載のＣＯ
２
回収装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＣＯ
２
回収装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＣＯ
２
吸着部材（即ち、固体吸着部材）を用いて気体に含まれるＣＯ
２
を回収するＣＯ
２
回収装置が実用化されている。このようなＣＯ
２
回収装置は、ＣＯ
２
吸着部材を加熱することで当該ＣＯ
２
吸着部材に吸着させたＣＯ
２
を脱離させて回収する構成とされている。
【０００３】
例えば、特許文献１のＣＯ
２
回収装置は、蒸気タービンから抽気した蒸気を用いてＣＯ
２
吸着部材を非接触で加熱し、ＣＯ
２
吸着部材に吸着させたＣＯ
２
を脱離させて回収する構成とされている。
【先行技術文献】
【特許文献】
【０００４】
特許第５９１４３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本出願人は、以下の課題を見出した。特許文献１のＣＯ
２
回収装置は、ＣＯ
２
吸着部材を非接触で加熱する構成であるため、ＣＯ
２
吸着部材に伝熱され難く、排熱利用効率が悪い課題を有する。
【０００６】
本開示は、このような問題点に鑑みてなされたものであり、排熱利用効率の向上に寄与するＣＯ
２
回収装置を実現する。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るＣＯ
２
回収装置は、気体に含まれるＣＯ
２
を回収するＣＯ
２
回収装置であって、
ＣＯ
２
を回収するために前記気体が流される流通路と、
前記流通路に配置される第１のＣＯ
２
吸着部材と、
前記流通路に前記第１のＣＯ
２
吸着部材と並べて配置される熱吸収部材と、
前記流通路に設けられ、前記第１のＣＯ
２
吸着部材を介して前記熱吸収部材に流体が流れるように前記流体を前記流通路に挿入する第１の挿入口と、
前記流通路に設けられ、前記熱吸収部材を介して前記第１のＣＯ
２
吸着部材に前記流体が流れるように当該流体を前記流通路に挿入する第２の挿入口と、
を備え、
ＣＯ
２
を脱離するために加熱された前記第１のＣＯ
２
吸着部材を介して前記熱吸収部材に前記流体を流して当該熱吸収部材を加熱し、前記第１のＣＯ
２
吸着部材を加熱する場合、前記熱吸収部材を介して前記第１のＣＯ
２
吸着部材に前記流体を流して当該第１のＣＯ
２
吸着部材を加熱する。
【発明の効果】
【０００８】
本開示によれば、排熱利用効率の向上に寄与するＣＯ
２
回収装置を実現することができる。
【図面の簡単な説明】
【０００９】

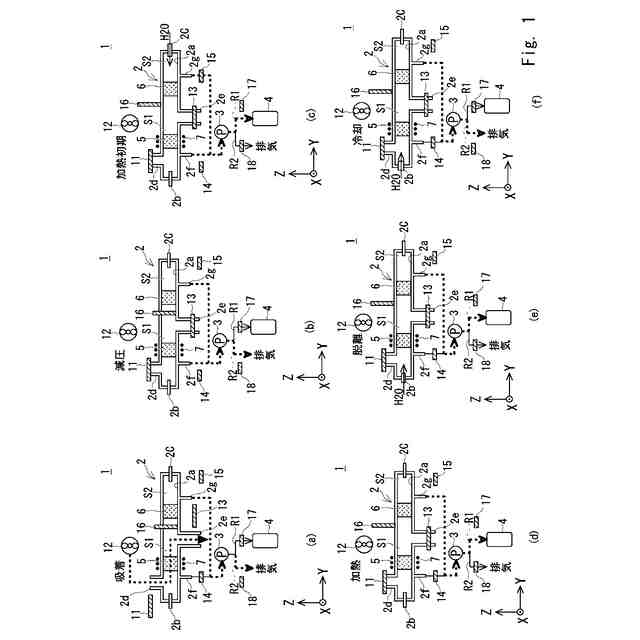

（ａ）から（ｆ）は、実施の形態１のＣＯ
２
回収装置におけるＣＯ
２
の回収サイクルを説明するための図である。
実施の形態１のＣＯ
２
回収装置の制御系の構成を示すブロック図である。

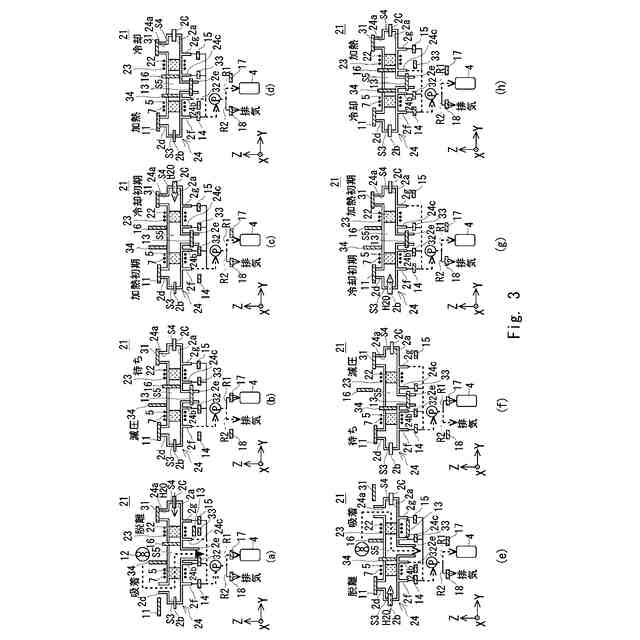

（ａ）から（ｈ）は、実施の形態２のＣＯ
２
回収装置におけるＣＯ
２
の回収サイクルを説明するための図である。

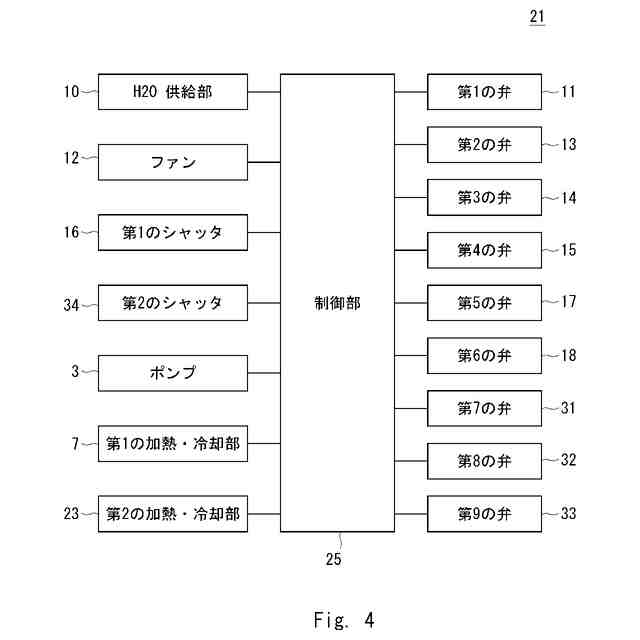

実施の形態２のＣＯ
２
回収装置の制御系の構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、本開示を適用した具体的な実施の形態について、図面を参照しながら詳細に説明する。但し、本開示が以下の実施の形態に限定される訳ではない。また、説明を明確にするため、以下の記載及び図面は、適宜、簡略化されている。
（【００１１】以降は省略されています）
