発明の名称乾燥装置及び記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類F26B 3/347 20060101AFI20250812BHJP(乾燥)
要約【課題】媒体の乾燥度合いの不均等を抑制することができる乾燥装置及び記録装置を提供する。
【解決手段】乾燥装置は、高周波電圧の印加に応じて電磁波を発生させることにより、液体が吐出された媒体を乾燥させる乾燥部を備える。乾燥部は、第1電極と、媒体に向かう第1方向からの平面視において第1電極を取り囲むように配置される第2電極と、コイルを有し、高周波電圧を伝送可能である伝送線路と第1電極とを電気的に接続する第1導体と、伝送線路と第2電極とを電気的に接続する第2導体と、を有する。第1電極は、第1方向において第2電極と重なる位置に配置される第1電極部と、第1方向において第2電極と重ならない位置であり、かつ、媒体から離れる位置に配置され、かつ、第1方向からの平面視において第1電極部を取り囲む第2電極部と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
高周波電圧の印加に応じて電磁波を発生させることにより、液体が吐出された媒体を乾燥させる乾燥部を備え、
前記乾燥部は、
第１電極と、
媒体に向かう第１方向からの平面視において前記第１電極を取り囲むように配置される第２電極と、
コイルを有し、高周波電圧を伝送可能である伝送線路と前記第１電極とを電気的に接続する第１導体と、
前記伝送線路と前記第２電極とを電気的に接続する第２導体と、
を有し、
前記第１電極は、
前記第１方向において前記第２電極と重なる位置に配置される第１電極部と、
前記第１方向において前記第２電極と重ならない位置であり、かつ、媒体から離れる位置に配置され、かつ、前記第１方向からの平面視において前記第１電極部を取り囲む第２電極部と、を有する、
ことを特徴とする乾燥装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の乾燥装置において、
前記第１電極は、前記第１方向と交差する第２方向に延設され、かつ、第１導体部を有し、
前記第１導体部は、前記第２方向における前記第１電極部の両端部から分岐するように前記第２電極部に接続される、
乾燥装置。
【請求項３】
請求項２に記載の乾燥装置において、
前記第１導体部は、前記第２方向に対して外側に傾斜し、かつ、前記第１方向及び前記第２方向と交差する第３方向に対して外側に傾斜するように、前記第１電極部の両端部から前記第２電極部に延設される、
乾燥装置。
【請求項４】
請求項３に記載の乾燥装置において、
前記第１導体部は、前記第１電極部の両端部から前記第２電極部の角部に延設される、
乾燥装置。
【請求項５】
請求項１に記載の乾燥装置において、
前記第２電極部は、開口部を有し、
前記開口部は、前記第１方向からの平面視において前記第１電極部と重なる、
乾燥装置。
【請求項６】
請求項１～請求項５のうち何れか一項に記載の乾燥装置において、
前記第１電極は、第２導体部を有し、
前記第２導体部は、前記第１方向と交差する第２方向における前記第１電極部の第１中央部と、前記第２方向における前記第２電極部の第２中央部とを接続する、
乾燥装置。
【請求項７】
請求項６に記載の乾燥装置において、
前記第１導体は、前記第２中央部に接続される、
乾燥装置。
【請求項８】
媒体に液体を吐出することにより記録を行う記録部と、
高周波電圧の印加に応じて電磁波を発生させることにより、前記記録部により液体が吐出された媒体を乾燥させる乾燥部と、を備え、
前記乾燥部は、
第１電極と、
媒体に向かう第１方向からの平面視において前記第１電極を取り囲むように配置される第２電極と、
コイルを有し、高周波電圧を伝送可能である伝送線路と前記第１電極とを電気的に接続する第１導体と、
前記伝送線路と前記第２電極とを電気的に接続する第２導体と、
を有し、
前記第１電極は、
前記第１方向において前記第２電極と重なる位置に配置される第１電極部と、
前記第１方向において前記第２電極と重ならない位置であり、かつ、媒体から離れる位置に配置され、かつ、前記第１方向からの平面視において前記第１電極部を取り囲む第２電極部と、を有する、
ことを特徴とする記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、乾燥装置及び記録装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば特許文献１のように、液体が吐出された媒体に対して電磁波を発生させることにより、媒体を乾燥させる乾燥装置が開示されている。このような乾燥装置は、第１電極と第２電極との間に高周波電圧を供給することにより、媒体に対して電磁波を発生させる。これにより、液体が吐出された媒体を乾燥させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３９２８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような乾燥装置では、第１電極の両端部に強電界領域が集中してしまう傾向があった。このため、媒体の乾燥度合いが不均等になってしまうおそれがあった。
【課題を解決するための手段】
【０００５】
上記課題を解決する乾燥装置は、高周波電圧の印加に応じて電磁波を発生させることにより、液体が吐出された媒体を乾燥させる乾燥部を備え、前記乾燥部は、第１電極と、媒体に向かう第１方向からの平面視において前記第１電極を取り囲むように配置される第２電極と、コイルを有し、高周波電圧を伝送可能である伝送線路と前記第１電極とを電気的に接続する第１導体と、前記伝送線路と前記第２電極とを電気的に接続する第２導体と、を有し、前記第１電極は、前記第１方向において前記第２電極と重なる位置に配置される第１電極部と、前記第１方向において前記第２電極と重ならない位置であり、かつ、媒体から離れる位置に配置され、かつ、前記第１方向からの平面視において前記第１電極部を取り囲む第２電極部と、を有する。
【０００６】
上記課題を解決する記録装置は、媒体に液体を吐出することにより記録を行う記録部と、高周波電圧の印加に応じて電磁波を発生させることにより、前記記録部により液体が吐出された媒体を乾燥させる乾燥部と、を備え、前記乾燥部は、第１電極と、媒体に向かう第１方向からの平面視において前記第１電極を取り囲むように配置される第２電極と、コイルを有し、高周波電圧を伝送可能である伝送線路と前記第１電極とを電気的に接続する第１導体と、前記伝送線路と前記第２電極とを電気的に接続する第２導体と、を有し、前記第１電極は、前記第１方向において前記第２電極と重なる位置に配置される第１電極部と、前記第１方向において前記第２電極と重ならない位置であり、かつ、媒体から離れる位置に配置され、かつ、前記第１方向からの平面視において前記第１電極部を取り囲む第２電極部と、を有する。
【図面の簡単な説明】
【０００７】

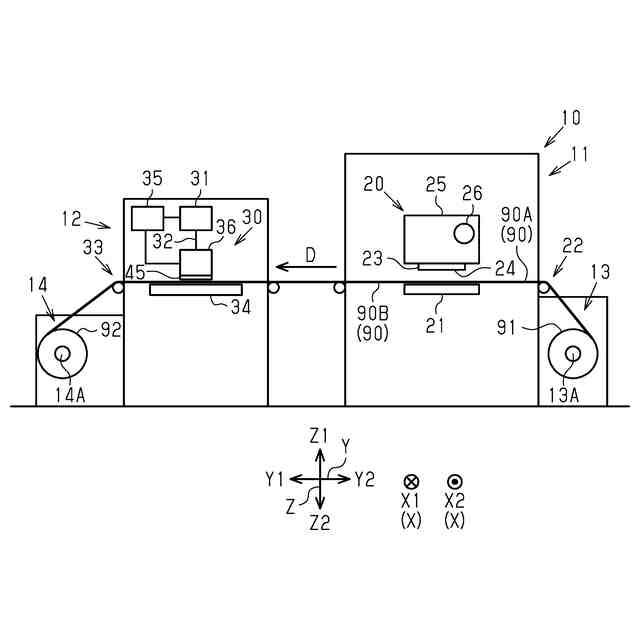

図１は、第１実施形態の記録システムを示す模式図である。
図２は、第１実施形態の乾燥部を示す斜視図である。

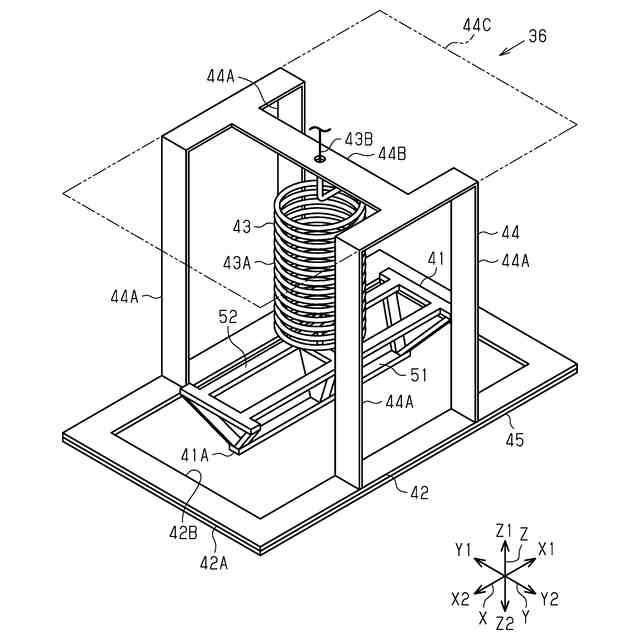

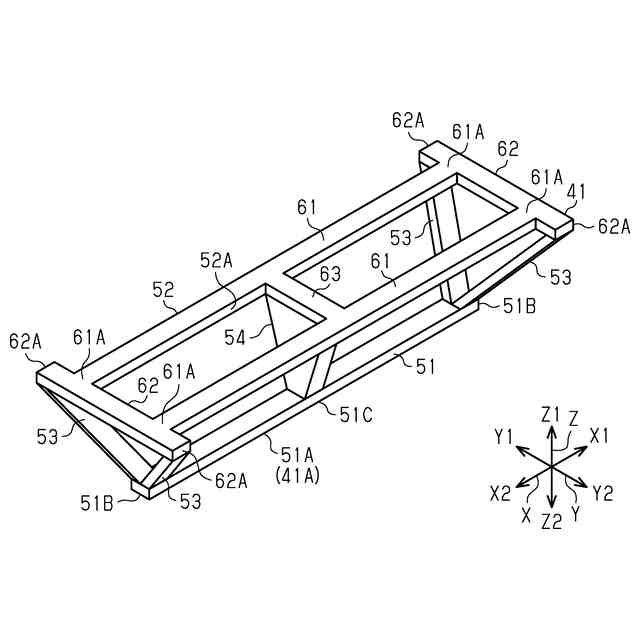

図３は、第１実施形態の第１電極を示す斜視図である。

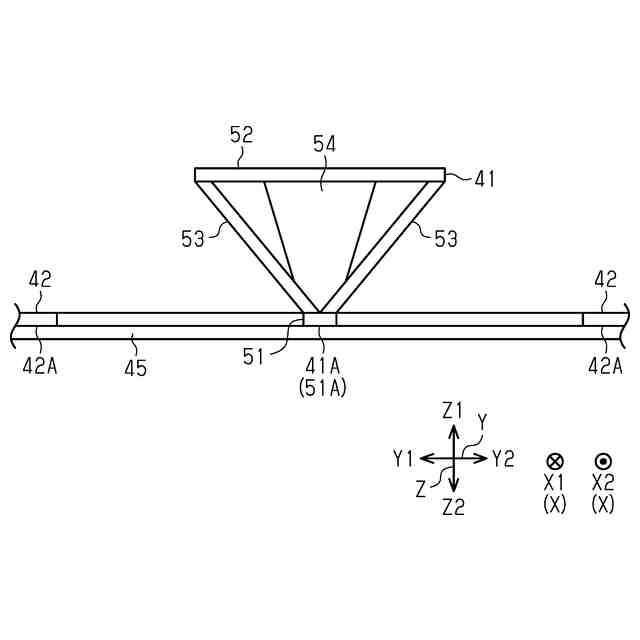

図４は、第１実施形態の第１電極及び第２電極を示す正面図である。

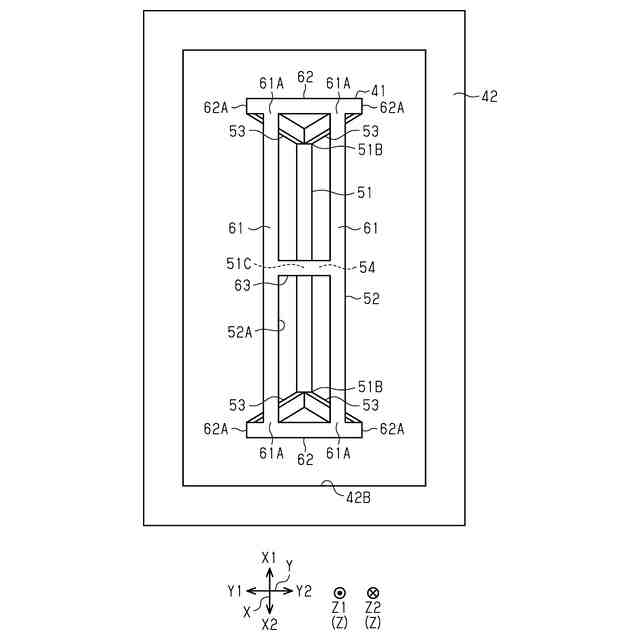

図５は、第１実施形態の第１電極及び第２電極を示す上面図である。

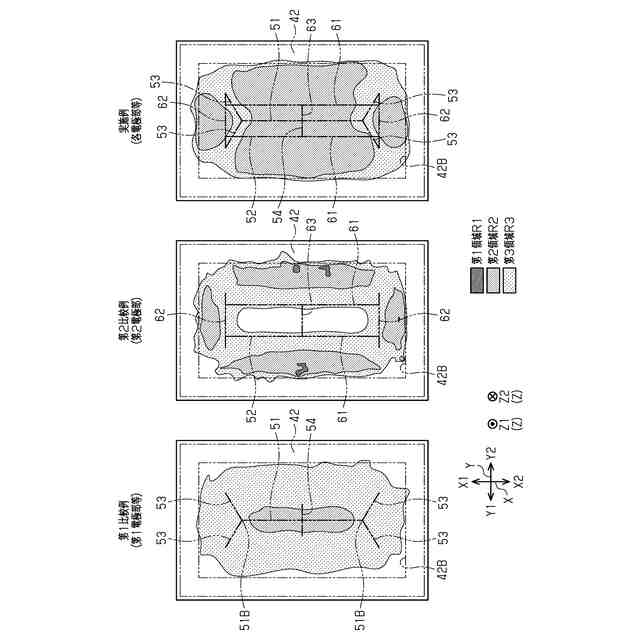

図６は、第１実施形態の加熱量を示す説明図である。
【発明を実施するための形態】
【０００８】
［第１実施形態］
以下、乾燥装置及び記録装置を含む記録システムの一実施形態について説明する。以下の説明では、鉛直方向Ｚと交差する方向を幅方向Ｘとし、鉛直方向Ｚ及び幅方向Ｘと交差する方向を奥行方向Ｙとする。幅方向Ｘに沿う一方の方向を第１幅方向Ｘ１とし、幅方向Ｘに沿う他方の方向を第２幅方向Ｘ２とする。奥行方向Ｙに沿う一方の方向を第１奥行方向Ｙ１とし、奥行方向Ｙに沿う他方の方向を第２奥行方向Ｙ２とする。鉛直方向Ｚのうち上方を上方Ｚ１とし、鉛直方向Ｚのうち下方を下方Ｚ２とする。鉛直方向Ｚが第１方向の一例に相当する。幅方向Ｘが第２方向の一例に相当する。奥行方向Ｙが第３方向の一例に相当する。
【０００９】
＜記録システム１０の構成＞
図１に示すように、記録システム１０は、媒体９０に記録を行うシステムである。特に、記録システム１０は、媒体９０に液体を吐出することにより、媒体９０に記録を行うシステムである。記録システム１０は、液体を吐出した記録後の媒体９０を乾燥させるシステムである。
【００１０】
記録システム１０は、記録装置１１を備える。記録装置１１は、媒体９０に記録を行うように構成される。特に、記録装置１１は、媒体９０に液体を吐出することにより、媒体９０に記録を行う。記録装置１１は、液体の一例であるインクを媒体９０に吐出することにより記録を行うインクジェット式のプリンターであってもよい。媒体９０は、表面９０Ａと裏面９０Ｂとを備える。媒体９０は、布帛であるが、例えば紙などであってもよい。
