公開番号2025120619
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015533
出願日2024-02-05
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250808BHJP(工作機械;他に分類されない金属加工)
要約【課題】ステンレス鋼等の切削加工に供して優れた耐摩耗性および耐欠損性を有する切削工具を提供
【解決手段】平均厚さが2nm以上50nm未満のA層と、平均厚さ2nm以上50nm未満のB層とが交互に積層された平均厚さが0.5μm以上10.0μm以下の積層構造を有し、
前記A層は(Al_1-x-yCr_xMe_y)N層(xは原子比で0.20≦x≦0.59、yは原子比で0.01≦y≦0.30、MeはNb、Mo、Ta、Wのうち少なくとも1つの元素)であり、前記B層は(Ti_1-zSi_z)N層(zは原子比で0.01≦z≦0.40)である表面被覆切削工具。

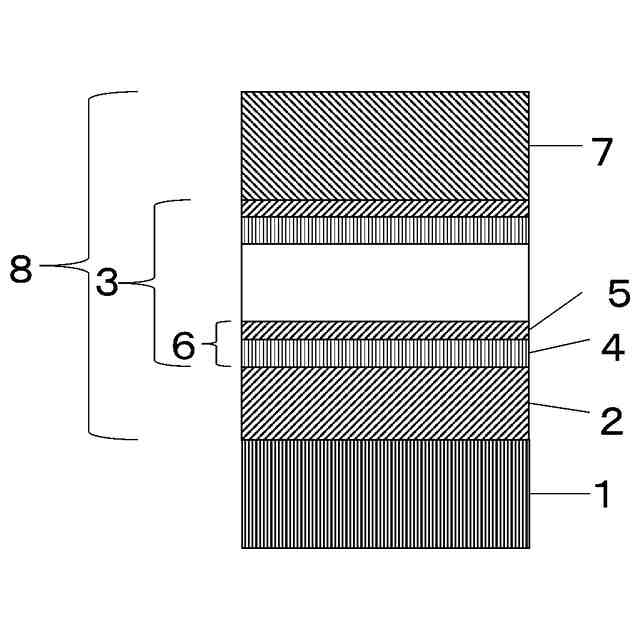

【選択図】図1
特許請求の範囲【請求項１】
基体と該基体に設けられた被覆層を有する表面被覆切削工具であって、
平均厚さが２ｎｍ以上５０ｎｍ未満のＡ層と、平均厚さ２ｎｍ以上５０ｎｍ未満のＢ層とが交互に積層された平均厚さが０．５μｍ以上１０．０μｍ以下の積層構造を有し、
前記Ａ層は（Ａｌ
１－ｘ－ｙ
Ｃｒ
ｘ
Ｍｅ
ｙ
）Ｎ層（ｘは原子比で０．２０≦ｘ≦０．５９、ｙは原子比で０．０１≦ｙ≦０．３０、ＭｅはＮｂ、Ｍｏ、Ｔａ、Ｗのうち少なくとも１つの元素）であり、前記Ｂ層は（Ｔｉ
１－ｚ
Ｓｉ
ｚ
）Ｎ層（ｚは原子比で０．０１≦ｚ≦０．４０）であることを特徴とする表面被覆切削工具。
続きを表示（約 130 文字）【請求項２】
前記Ａ層および前記Ｂ層の縦断面の界面において、隣接し合う前記Ａ層の結晶粒と前記Ｂ層の結晶粒との方位差が０度以上５度未満にある前記界面の長さの占める割合が、前記界面の全長の５０～１００％であることを特徴とする請求項１に記載の表面被覆切削工具

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、被覆工具としては、例えば、炭化タングステン（以下、ＷＣで表す）基超硬合金等の基体に被覆層を形成したものが知られている。
そして、この被覆層の組成、層構造を調整することによって、切削性能がより一層向上した被覆工具を得る提案がなされている。
【０００３】
例えば、特許文献１には、第一皮膜層と第二皮膜層とが交互に各２層以上積層した多層皮膜層を含み、前記第一皮膜層は少なくともＡｌとＣｒとＮを含む皮膜層であり、第二皮膜層はＴｉとＳｉとＮを含む皮膜層であり、前記第一皮膜層及び前記第二皮膜層の夫々一層当りの膜厚は１ｎｍ以上２０ｎｍ以下で、前記多層皮膜層の断面積の５％以上８０％以下である前記第一皮膜層と前記第二皮膜層とが混在した混在組織部が存在する被覆層を有する被覆工具が記載され、該被覆工具は高硬度焼入鋼の切削においても耐摩耗性に優れるとされている。
【０００４】
また、例えば、特許文献２には、Ｔｉ
ｍ
Ｓｉ
１－ｍ
Ｎ
１－ａ－ｂ
Ｃ
ａ
Ｂ
ｂ
（０．７≦ｍ＜１、０＜１－ａ－ｂ≦１）からなる第１皮膜層と、Ａｌ
ｘ
Ｃｒ
ｙ
Ｍ
１－ｘ－ｙ
Ｎ
１－ａ－ｂ
Ｃ
ａ
Ｂ
ｂ
（０．７＜ｘ≦０．８、０＜ｙ及び０＜１－ａ－ｂ≦１、ＭはＴｉ、Ｖ、Ｚｒ、Ｎｂ、Ｍｏ、Ｔａ、Ｗ、Ｙ及びランタノイド（Ｐｍを除く））からなる第２皮膜層とが交互に積層された被覆層を有する被覆工具が記載され、該被覆工具は耐摩耗性に優れるとされている。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－２０２３００号公報
特開２０１７－１７９５８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、前記事情や前記提案を鑑みてなされたものであって、ステンレス鋼等の切削加工に供して優れた耐摩耗性および耐欠損性を有する切削工具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体に設けられた被覆層を有し、
平均厚さが２ｎｍ以上５０ｎｍ未満のＡ層と、平均厚さ２ｎｍ以上５０ｎｍ未満のＢ層とが交互に積層された平均厚さが０．５μｍ以上１０．０μｍ以下の積層構造を有し、
前記Ａ層は（Ａｌ
１－ｘ－ｙ
Ｃｒ
ｘ
Ｍｅ
ｙ
）Ｎ層（ｘは原子比で０．２０≦ｘ≦０．５９、ｙは原子比で０．０１≦ｙ≦０．３０、ＭｅはＮｂ、Ｍｏ、Ｔａ、Ｗのうち少なくとも１つの元素）であり、
前記Ｂ層は（Ｔｉ
１－ｚ
Ｓｉ
ｚ
）Ｎ層（ｚは原子比で０．０１≦ｚ≦０．４０）である。
【０００８】
前記実施形態に係る表面被覆切削工具は、次の（１）を満足していてもよい。
【０００９】
（１）前記Ａ層および前記Ｂ層の縦断面の界面において、隣接し合う前記Ａ層の結晶粒と前記Ｂ層の結晶粒との方位差が０度以上５度未満にある前記界面の長さの占める割合が、前記界面の全長の５０～１００％であること。
【発明の効果】
【００１０】
前記表面被覆切削工具は、ステンレス鋼等の切削に供しても、優れた耐摩耗性および耐欠損性を発揮する。
【図面の簡単な説明】

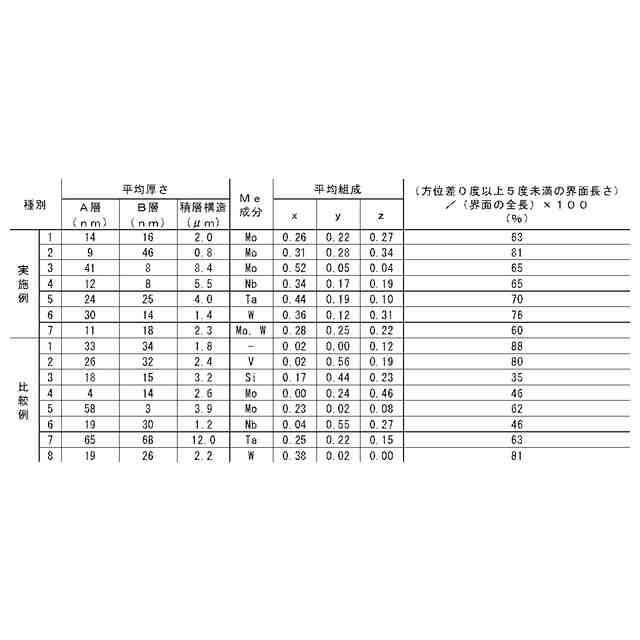

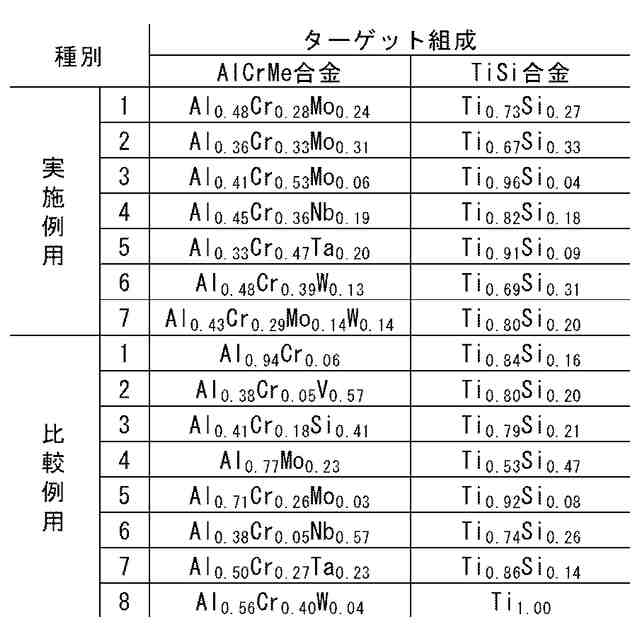

（【００１１】以降は省略されています）
