公開番号2025119482
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014389
出願日2024-02-01
発明の名称車両用空調システム及びその制御方法
出願人日本碍子株式会社
代理人アクシス国際弁理士法人
主分類B60H 1/22 20060101AFI20250806BHJP(車両一般)
要約【課題】寒冷時の加熱効率や即暖性に優れ、車室の空気中の水分などを除去でき、しかも小型化が可能な、ヒートポンプサイクルを利用した車両用空調システム及びその制御方法を提供する。

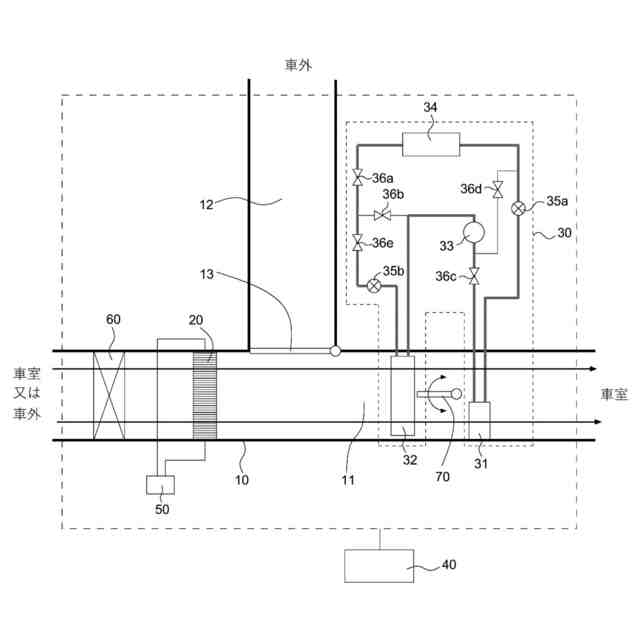

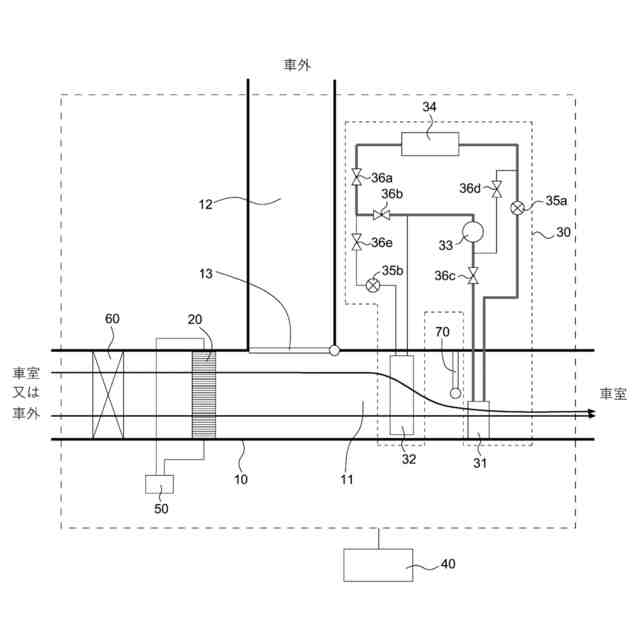

【解決手段】空気が流通可能な空調ダクト10と、空調ダクト10に配置された調湿デバイス20と、調湿デバイス20の下流側の空調ダクト10内に配置されたコンデンサ31を含むヒートポンプサイクル30と、運転モードに応じて、調湿デバイス20及びヒートポンプサイクル30を制御する制御部40とを備える車両用空調システムである。制御部40は、ヒートポンプサイクル30の暖房運転モードの開始時に、調湿デバイス20によって空気の加熱を行う暖気モードを含む。
【選択図】図1A
特許請求の範囲【請求項１】
空気が流通可能な空調ダクトと、
前記空調ダクトに配置された調湿デバイスと、
前記調湿デバイスの下流側の前記空調ダクト内に配置されたコンデンサを含むヒートポンプサイクルと、
運転モードに応じて、前記調湿デバイス及び前記ヒートポンプサイクルを制御する制御部と
を備え、

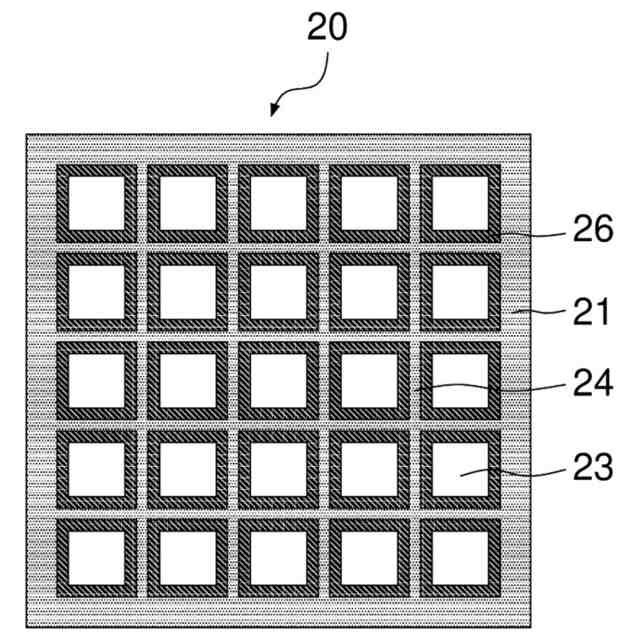

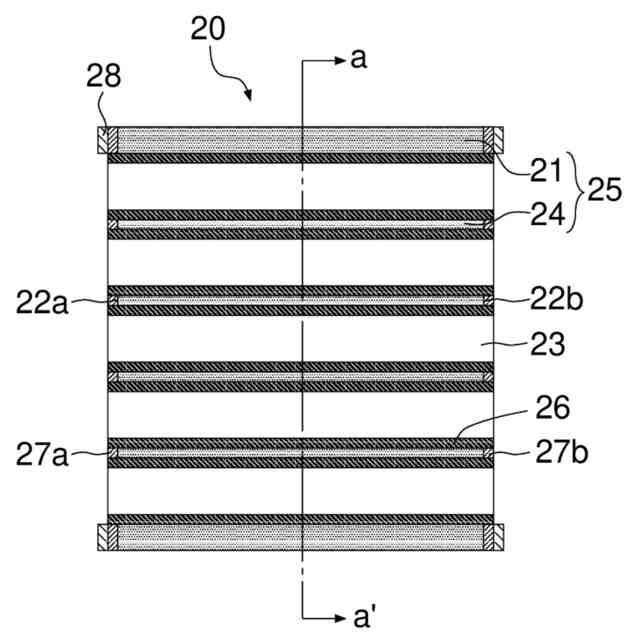

前記調湿デバイスが、外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる流路となる複数のセルを区画形成する隔壁とを有し、少なくとも前記隔壁がＰＴＣ特性を有する材料で構成されたハニカム構造体と、前記隔壁の表面上に形成された吸湿層とを含み、
前記制御部が、前記ヒートポンプサイクルの暖房運転モードの開始時に、前記調湿デバイスによって前記空気の加熱を行う暖気モードを含む車両用空調システム。
続きを表示（約 1,400 文字）【請求項２】
前記調湿デバイスによる前記空気の加熱は、前記ヒートポンプサイクルの前記暖房運転モードの開始から１０分までの間に行う、請求項１に記載の車両用空調システム。
【請求項３】
前記調湿デバイスによる前記空気の加熱は、前記ヒートポンプサイクルの暖房ＣＯＰが１．０以上の所定の値となった段階で停止する、請求項１又は２に記載の車両用空調システム。
【請求項４】
前記空調ダクトは、前記調湿デバイスと前記コンデンサとの間に、前記空気を車室に流入させる流入経路と、前記空気を車外に流出させる流出経路とを有し、前記流入経路と前記流出経路との間に前記空気の流れを切替え可能なバルブが設けられており、
前記コンデンサが前記流入経路内に配置されている、請求項１又は２に記載の車両用空調システム。
【請求項５】
前記調湿デバイスの前記暖気モードは、前記空気を前記流入経路に流入させるように前記バルブを制御するとともに、前記調湿デバイスに電圧を印加しつつ前記空気を流通させることによって行われる、請求項４に記載の車両用空調システム。
【請求項６】
前記調湿デバイスは、
前記空気を前記流入経路に流入させるように前記バルブを制御するとともに、前記調湿デバイスに前記空気を流通させることにより除湿する除湿モード、及び

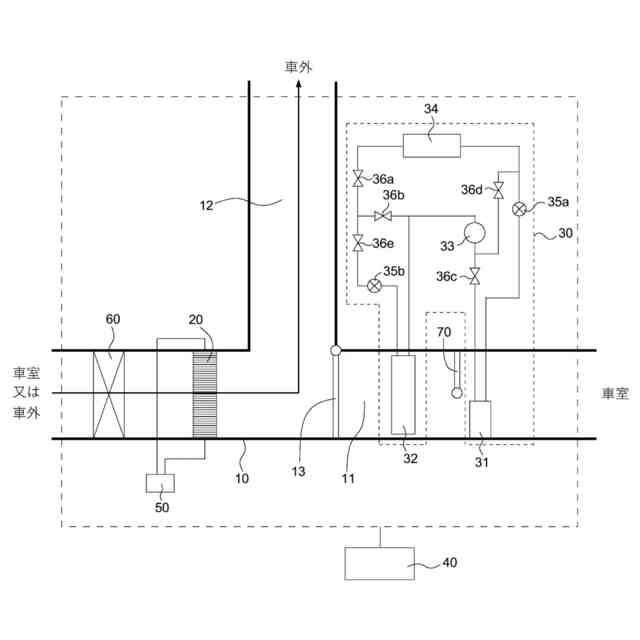

前記空気を前記流出経路に流出させるように前記バルブを制御するとともに、前記調湿デバイスを加熱しつつ前記空気を流通させることにより前記吸湿層を再生する再生モード
から選択される少なくとも１つの運転モードを更に含む、請求項４に記載の車両用空調システム。
【請求項７】
前記ヒートポンプサイクルは、冷媒を圧縮して吐出するコンプレッサを更に含み、

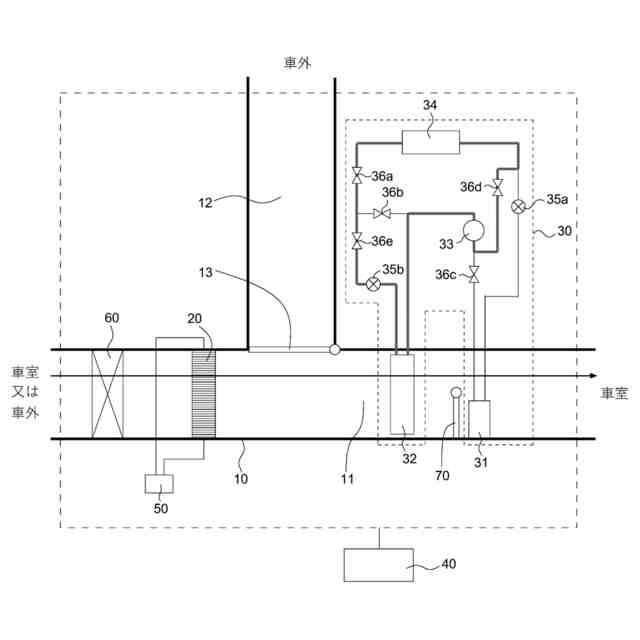

前記ヒートポンプサイクルの前記暖房運転モードは、前記コンプレッサから吐出された前記冷媒を前記コンデンサに導入して前記空気を加熱することを含む、請求項１又は２に記載の車両用空調システム。
【請求項８】
前記調湿デバイスは、前記ハニカム構造体の前記第１端面及び前記第２端面、又は前記ハニカム構造体の前記セルが延びる方向に平行な前記外周壁上に設けられた一対の電極を更に備える、請求項１又は２に記載の車両用空調システム。
【請求項９】
前記吸湿層は、水分に加えて、二酸化炭素及び／又は揮発成分を吸着可能である、請求項１又は２に記載の車両用空調システム。
【請求項１０】
空気が流通可能な空調ダクトと、
前記空調ダクトに配置された調湿デバイスと、
前記調湿デバイスの下流側の前記空調ダクト内に配置されたコンデンサを含むヒートポンプサイクルと
を備え、
前記調湿デバイスが、外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる流路となる複数のセルを区画形成する隔壁とを有し、少なくとも前記隔壁がＰＴＣ特性を有する材料で構成されたハニカム構造体と、前記隔壁の表面上に形成された吸湿層とを含む車両用空調システムにおいて、
前記ヒートポンプサイクルの暖房運転モードの開始時に、前記調湿デバイスによって前記空気の加熱を行う暖気モードを含む、車両用空調システムの制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用空調システム及びその制御方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
自動車などの各種車両において、車室環境の向上に対する要求が高まっている。具体的な要求としては、車室内のＣＯ
2
を低減して運転者の眠気を抑制すること、車室内を調湿すること、及び車室内のにおい成分やアレルギー誘因成分などの有害な揮発成分を除去することなどが挙げられる。このような要求に有効な対策として換気が挙げられるが、換気は、冬場のヒーターエネルギーを大きくロスする要因となり、冬場のエネルギー効率の低下を招く。特に電気自動車（ＢＥＶ：ＢａｔｔｅｒｙＥｌｅｃｔｒｉｃＶｅｈｉｃｌｅ）では、そのエネルギーロスにより、航続距離が大幅に減少するという問題がある。
【０００３】
上記の問題を解決する方法として、特許文献１及び２には、車室の空気中の水分（水蒸気）、ＣＯ
2
などの除去対象成分を吸着材などの機能材に捕捉した後、加熱によって除去対象成分を反応又は離脱させて車外に放出し、機能材を再生する車両用空調システムが開示されている。このような車両用空調システムでは、除去対象成分の捕捉性能を確保するために空気と機能材との接触ができるだけ多いこと、及び機能材の再生を促進するために機能材を所定の温度に加熱できることが求められる。再生は、例えば、機能材に吸着した除去対象成分を酸化反応により除去する方法、及び機能材に吸着した除去対象成分を脱離させて排出する方法などにより行われるが、いずれにしても吸着された除去対象成分の種類に応じて機能材を適切な温度に加熱することが必要である。
【０００４】
特許文献３には、外周壁と、外周壁の内側に配設され、第１端面から第２端面まで流路を形成する複数のセルを区画形成する隔壁とを有する柱状ハニカム構造体を備え、隔壁がＰＴＣ特性を有しており、隔壁の平均厚さが０．１３ｍｍ以下であり、第１端面及び第２端面における開口率が０．８１以上であるヒーターエレメントが開示されている。このヒーターエレメントは、車室の暖房用途に用いられるものであるが、ハニカム構造を有することで加熱面積を大きくすることができるので、効率の良い加熱手段である。したがって、このようなヒーターエレメントを機能材の担体として使用すると、機能材の再生時間の短縮化に貢献できると考えられる。特に、このヒーターエレメントは、通電による加熱が可能であり且つＰＴＣ（ＰｏｓｉｔｉｖｅＴｅｍｐｅｒａｔｕｒｅＣｏｅｆｆｉｃｉｅｎｔ）特性を有するため、機能材を容易に加熱できる一方で、過剰な発熱を抑制し、機能材の熱劣化を抑制することもできると考えられる。また、過剰な温度になってしまう恐れが回避されるので、初期抵抗を小さく設定して加熱速度を速めても安全を確保でき、短時間での昇温が可能である。
【０００５】
他方、暖房効率の向上及び消費電力の低減を図る観点から、ヒートポンプサイクルを利用した空調システムが知られている。しかしながら、この空調システムは、氷点下のような寒冷時に加熱効率や即暖性が十分でない。そこで、ＰＴＣヒーターを補助熱源として併用することが提案されている（例えば、特許文献４）。
【先行技術文献】
【特許文献】
【０００６】
特開２０２０－１０４７７４号公報
特開２０２０－１１１２８２号公報
国際公開第２０２０／０３６０６７号
国際公開第２０１１／０１６２６４号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ヒートポンプサイクルを利用した車両用空調システムには、寒冷時に加熱効率や即暖性の観点からＰＴＣヒーターを補助熱源として搭載し、車室の空気中の水分などを除去する観点から調湿デバイスを搭載することが好ましい。しかしながら、ＰＴＣヒーターと調湿デバイスの両方を車両用空調システムに搭載すると、車両用空調システムが大きくなってしまう。
【０００８】
本発明は、上記のような課題を解決するためになされたものであり、寒冷時の加熱効率や即暖性に優れ、車室の空気中の水分などを除去でき、しかも小型化が可能な、ヒートポンプサイクルを利用した車両用空調システム及びその制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、ヒートポンプサイクルを利用した車両用空調システムについて鋭意研究を行った結果、特定の調湿デバイスを空調ダクトに配置し、ヒートポンプサイクルの暖房運転モードの開始時に調湿デバイスによって空気の加熱を行うことにより、寒冷時の加熱効率や即暖性を向上させることができるため、ＰＴＣヒーターが不要となり、小型化が可能になることを見出し、本発明を完成するに至った。すなわち、本発明は、以下のように例示される。
【００１０】
［１］空気が流通可能な空調ダクトと、
前記空調ダクトに配置された調湿デバイスと、
前記調湿デバイスの下流側の前記空調ダクト内に配置されたコンデンサを含むヒートポンプサイクルと、
運転モードに応じて、前記調湿デバイス及び前記ヒートポンプサイクルを制御する制御部と
を備え、
前記調湿デバイスが、外周壁と、前記外周壁の内側に配設され、第１端面から第２端面まで延びる流路となる複数のセルを区画形成する隔壁とを有し、少なくとも前記隔壁がＰＴＣ特性を有する材料で構成されたハニカム構造体と、前記隔壁の表面上に形成された吸湿層とを含み、
前記制御部が、前記ヒートポンプサイクルの暖房運転モードの開始時に、前記調湿デバイスによって前記空気の加熱を行う暖気モードを含む車両用空調システム。
（【００１１】以降は省略されています）
