公開番号2025118641
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025064986,2023571483
出願日2025-04-10,2022-05-16
発明の名称通信方法および装置
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 28/06 20090101AFI20250805BHJP(電気通信技術)
要約【課題】本願の実施形態は、802.11be規格または将来のWi-Fi規格において技術的問題を解決する。
【解決手段】本願の実施形態は、第2の通信装置によって、第1の通信装置から物理層プロトコルデータユニット(PPDU)を受信するステップであって、前記PPDUは、第1のフィールドを含み、かつ、前記第1のフィールドは、非請求変調およびコード化方式フィードバック(MFB)サブフィールド、および第1の表示情報を含み、かつ、前記非請求MFBサブフィールドの値が第1の値であるときに、前記第1の表示情報は変調およびコード化方式要求(MRQ)を示し、かつ前記非請求MFBサブフィールドの値が第2の値であるときに、前記第1の表示情報はアップリンク極高スループットトリガベースPPDU変調およびコード化方式フィードバックを示すステップと、前記第2の通信装置によって、前記PPDUを構文解析するステップとを含む通信方法である。

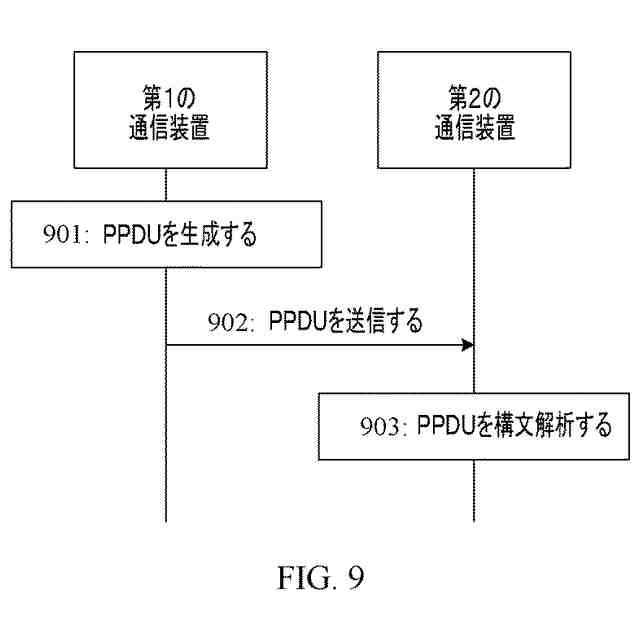

【選択図】図9
特許請求の範囲【請求項１】
第１の通信装置によって、物理層プロトコルデータユニットＰＰＤＵを生成するステップであって、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、ビットの数量が１である非請求変調およびコード化方式フィードバックＭＦＢサブフィールド、およびビットの数量が１である第１の表示情報を含み、かつ、非請求ＭＦＢサブフィールドの値が第１の値であるときに、前記第１の表示情報は変調およびコード化方式要求ＭＲＱを示し、または非請求ＭＦＢサブフィールドの値が第２の値であるときに、前記第１の表示情報はアップリンク極高スループットトリガベースＰＰＤＵ変調およびコード化方式フィードバックＵＬＥＨＴＴＢＰＰＤＵＭＦＢを示すステップと、
前記第１の通信装置によって、前記ＰＰＤＵを第２の通信装置に送信するステップと
を含む通信方法。
続きを表示（約 2,700 文字）【請求項２】
第２の通信装置によって、物理層プロトコルデータユニットＰＰＤＵを生成するステップであって、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、ビットの数量が１である非請求変調およびコード化方式フィードバックＭＦＢサブフィールド、およびビットの数量が１である第１の表示情報を含み、かつ、非請求ＭＦＢサブフィールドの値が第１の値であるときに、前記第１の表示情報は変調およびコード化方式要求ＭＲＱを示し、または非請求ＭＦＢサブフィールドの値が第２の値であるときに、前記第１の表示情報はアップリンク極高スループットトリガベースＰＰＤＵ変調およびコード化方式フィードバックＵＬＥＨＴＴＢＰＰＤＵＭＦＢを示すステップと、
前記第２の通信装置によって、前記ＰＰＤＵを構文解析するステップと
を含む通信方法。
【請求項３】
物理層プロトコルデータユニットＰＰＤＵを発生し、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、ビットの数量が１である非請求変調およびコード化方式フィードバックＭＦＢサブフィールド、およびビットの数量が１である第１の表示情報を含み、かつ、非請求ＭＦＢサブフィールドの値が第１の値であるときに、前記第１の表示情報は変調およびコード化方式要求ＭＲＱを示し、または非請求ＭＦＢサブフィールドの値が第２の値であるときに、前記第１の表示情報はアップリンク極高スループットトリガベースＰＰＤＵ変調およびコード化方式フィードバックＵＬＥＨＴＴＢＰＰＤＵＭＦＢを示すように構成される処理モジュールと、
前記ＰＰＤＵを第２の通信装置に送信するように構成されるトランシーバモジュールと
を含む第１の通信装置。
【請求項４】
物理層プロトコルデータユニットＰＰＤＵを生成し、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、ビットの数量が１である非請求変調およびコード化方式フィードバックＭＦＢサブフィールド、およびビットの数量が１である第１の表示情報を含み、かつ、非請求ＭＦＢサブフィールドの値が第１の値であるときに、前記第１の表示情報は変調およびコード化方式要求ＭＲＱを示し、または非請求ＭＦＢサブフィールドの値が第２の値であるときに、前記第１の表示情報はアップリンク極高スループットトリガベースＰＰＤＵ変調およびコード化方式フィードバックＵＬＥＨＴＴＢＰＰＤＵＭＦＢを示すように構成される処理モジュールと、
前記ＰＰＤＵを構文解析するように構成される伝送モジュールと
を含む第２の通信装置。
【請求項５】
前記第１のフィールドは、ビットの数量が３以上である空間ストリーム数ＮＳＳサブフィールドをさらに含み、かつ、前記ＮＳＳサブフィールドによって示される空間ストリームの最大数は、１６である請求項１乃至４のいずれか一項に記載の方法。
【請求項６】
第１の通信装置によって、物理層プロトコルデータユニットＰＰＤＵを生成するステップであって、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、第２の表示情報を含み、かつ、前記第２の表示情報は、前記第１のフィールドが、シングルユーザ多入力多出力ＳＵ－ＭＩＭＯに対応することを示し、または第２の表示情報は、第１のフィールドが、マルチユーザ多入力多出力ＭＵ－ＭＩＭＯに対応することを示すステップであって、
前記第１の通信装置によって、前記ＰＰＤＵを第２の通信装置に送信することを含む通信方法。
【請求項７】
第２の通信装置によって、第１の通信装置から物理層プロトコルデータユニットＰＰＤＵを受信するステップであって、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、第２の表示情報を含み、かつ、前記第２の表示情報は、前記第１のフィールドが、シングルユーザ多入力多出力ＳＵ－ＭＩＭＯに対応することを示し、または第２の表示情報は、第１のフィールドが、マルチユーザ多入力多出力ＭＵ－ＭＩＭＯに対応することを示すステップであって、
前記第２の通信装置によって、前記ＰＰＤＵを構文解析することを含む通信方法。
【請求項８】
物理層プロトコルデータユニットＰＰＤＵを生成し、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、第１のフィールドは、第２の表示情報を含み、かつ、前記第２の表示情報は、前記第１のフィールドが、シングルユーザ多入力多出力ＳＵ－ＭＩＭＯに対応することを示し、または第２の表示情報は、第１のフィールドが、マルチユーザ多入力多出力ＭＵ－ＭＩＭＯに対応することを示すように構成された処理モジュールと、
前記ＰＰＤＵを第２の通信装置に送信するように構成されたトランシーバモジュールと
を含む第１の通信装置。
【請求項９】
第１の通信装置から物理層プロトコルデータユニットＰＰＤＵを受信し、前記ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、かつ、前記第１のフィールドは、第２の表示情報を含み、かつ、前記第２の表示情報は、前記第１のフィールドが、シングルユーザ多入力多出力ＳＵ－ＭＩＭＯに対応することを示し、または第２の表示情報は、第１のフィールドが、マルチユーザ多入力多出力ＭＵ－ＭＩＭＯに対応することを示すように構成されたとトランシ―バモジュールと、
前記ＰＰＤＵを構文解析するように構成された処理ユニットと
を含む第２の通信装置。
【請求項１０】
前記第１のフィールドは、ビットの数量が３以上である空間ストリーム数ＮＳＳサブフィールドをさらに含み、
前記第２の表示情報が、前記第１のフィールドが前記ＳＵ－ＭＩＭＯに対応することを示すときには、前記ＮＳＳサブフィールドによって示される空間ストリームの最大数は、１６であり、または、前記第２の表示情報が、前記第１のフィールドが前記ＭＵ－ＭＩＭＯに対応することを示すときには、前記ＮＳＳサブフィールドによって示される空間ストリームの最大数は、４である請求項６乃至９のいずれか一項に記載の方法又は装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、通信技術の分野に関し、さらに詳細には、通信方法および装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
本願は、参照によりその全体が本明細書に組み込まれる２０２１年５月２０日に中国国家知識産権局に出願された「ＣＯＭＭＵＮＩＣＡＴＩＯＮＭＥＴＨＯＤＡＮＤＡＰＰＡＲＡＴＵＳ」と題する中国特許出願第２０２１１０５５４３４３．２号の優先権を主張するものである。
【０００３】

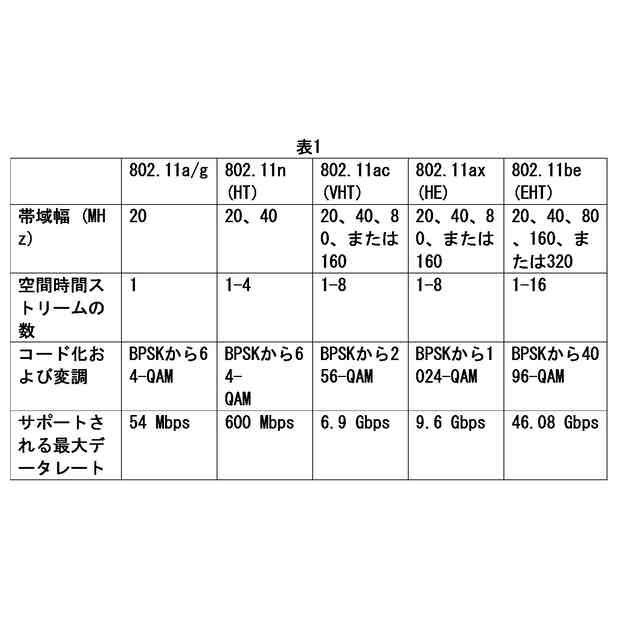

既存のワイヤレスローカルエリアネットワーク（ｗｉｒｅｌｅｓｓｌｏｃａｌａｒｅａｎｅｔｗｏｒｋ、ＷＬＡＮ）通信システムは、８０２．１１ｎ規格、８０２．１１ａｃ規格、８０２．１１ａｘ規格、および８０２．１１ｂｅ規格など、８０２．１１ａ／ｂ／ｇ規格から始まる複数世代の規格を経ている。上記の規格に基づき、通信装置は、物理層プロトコルデータユニット（ｐｈｙｓｉｃａｌｌａｙｅｒｐｒｏｔｏｃｏｌｄａｔａｕｎｉｔ、ＰＰＤＵ）を用いて互いに通信し得る。ＰＰＤＵは、媒体アクセス制御プロトコルデータユニット（ｍｅｄｉｕｍａｃｃｅｓｓｃｏｎｔｒｏｌｐｒｏｔｏｃｏｌｄａｔａｕｎｉｔ、ＭＰＤＵ）を含むことがある。
【０００４】

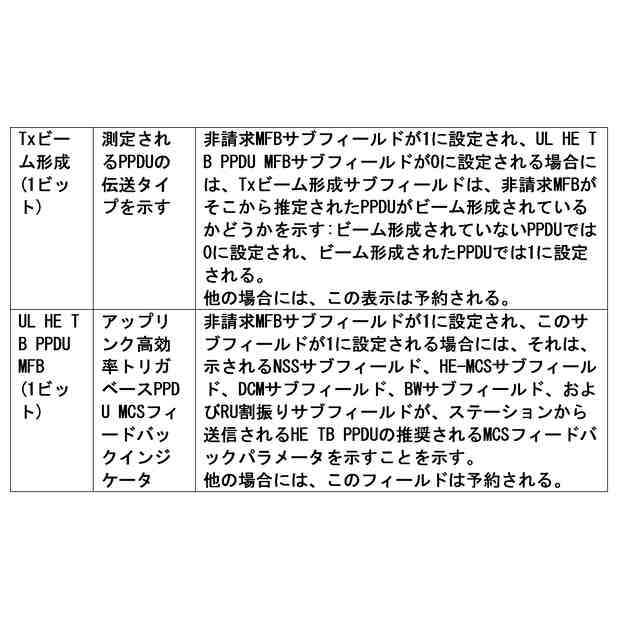

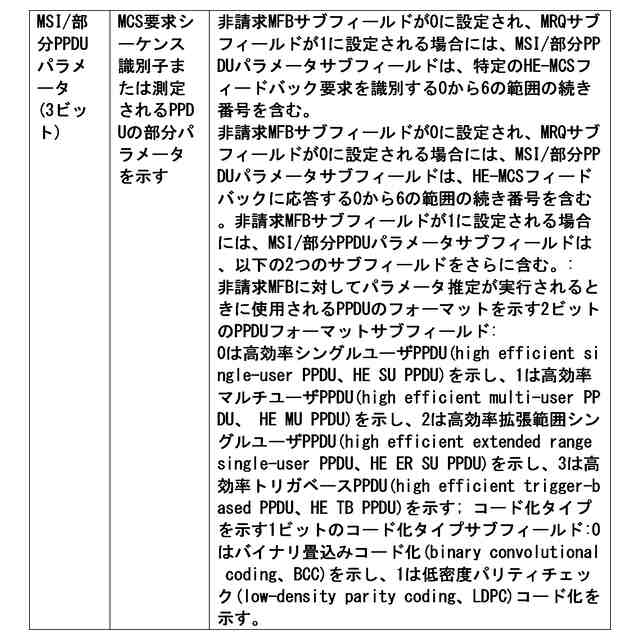

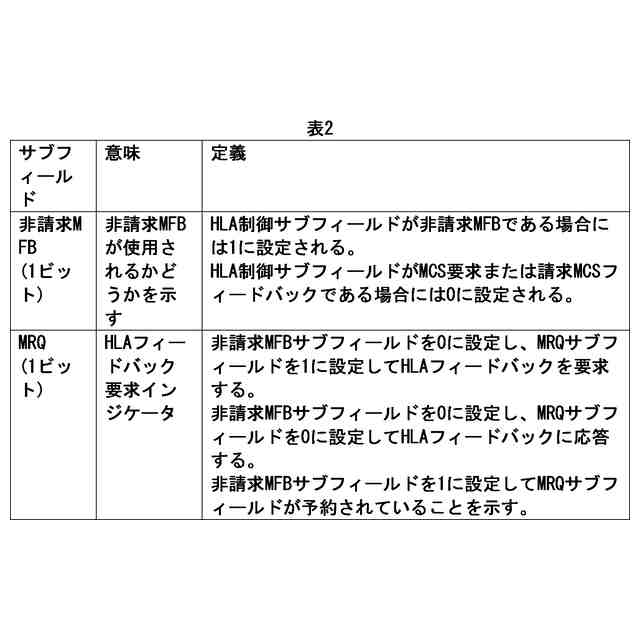

例えば、８０２．１１ａｘ規格では、ＭＰＤＵは、高スループット（ｈｉｇｈｔｈｒｏｕｇｈｐｕｔ、ＨＴ）制御フィールドを含むことがあり、ＨＴ制御フィールドは、１つまたは複数の制御識別子と、各制御識別子に対応する制御情報とを含むことがある。制御識別子の値が２であるときには、制御情報は、２６ビットの高効率リンク適応（ＨＥｌｉｎｋａｄａｐｔａｔｉｏｎ、ＨＬＡ）制御サブフィールドであることがある。
【０００５】

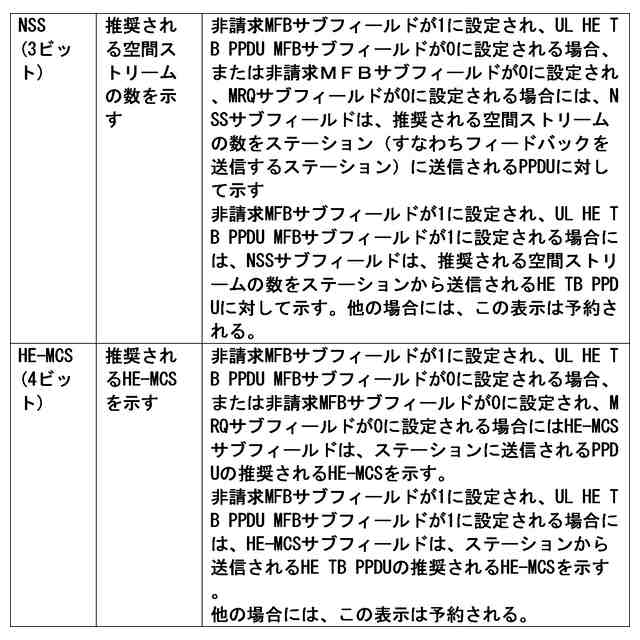

ＨＬＡ制御サブフィールドは、３ビットの空間ストリーム数（ｎｕｍｂｅｒｏｆｓｐａｔｉａｌｓｔｒｅａｍｓ、ＮＳＳ）サブフィールドと、２ビットの帯域幅（ｂａｎｄｗｉｄｔｈ、ＢＷ）サブフィールドと、他のサブフィールドとを含むことがある。
【０００６】
規格の継続的な進化に伴い、８０２．１１ａｘ規格と比較すると、８０２．１１ｂｅ規格または将来のワイヤレスフィデリティ（ｗｉｒｅｌｅｓｓｆｉｄｅｌｉｔｙ、Ｗｉ－Ｆｉ）規格は、さらに多くの特徴および機能をサポートし得る。しかし、ＨＬＡ制御サブフィールドの各サブフィールドのビット数量および意味は、８０２．１１ａｘ規格で予め規定されている。ＨＬＡ制御サブフィールドが使用され続ける場合には、さらに多くの特徴および機能をサポートすることができない。したがって、８０２．１１ｂｅ規格または将来のＷｉ－Ｆｉ規格に対応するリンク適応制御サブフィールドをどのようにして適切に設計するかが、喫緊に解決されるべき技術的問題となる。
【発明の概要】
【０００７】
本願は、ＨＬＡ制御サブフィールドが使用され続ける場合に８０２．１１ｂｅ規格または将来のＷｉ－Ｆｉ規格におけるさらに多くの特徴および機能をサポートするために、通信方法および装置を提供する。
【０００８】
第１の態様によれば、本願の実施形態は、通信方法を提供する。この方法は、第１の通信装置が、物理層プロトコルデータユニットＰＰＤＵを生成し、このＰＰＤＵを第２の通信装置に送信することを含む。ＰＰＤＵは、ビットの数量が２６である第１のフィールドを含み、第１のフィールドは、ビットの数量が１である非請求変調およびコード化方式フィードバックＭＦＢサブフィールド、およびビットの数量が１である第１の表示情報を含む。非請求ＭＦＢサブフィールドの値が第１の値であるときに、第１の表示情報は変調およびコード化方式要求ＭＲＱを示し、または非請求ＭＦＢサブフィールドの値が第２の値であるときに、第１の表示情報はアップリンク極高スループットトリガベースＰＰＤＵ変調およびコード化方式フィードバックＵＬＥＨＴＴＢＰＰＤＵＭＦＢを示す。
【０００９】
第１の態様に基づくと、非請求ＭＦＢサブフィールドの値を参照して、ＭＲＱおよびＵＬＥＨＴＴＢＰＰＤＵＭＦＢは、１ビットを用いて示される。ＭＲＱおよびＵＬＥＨＴＴＢＰＰＤＵＭＦＢがそれぞれ１ビットを用いて示される８０２．１１ａｘ規格と比較すると、１ビット節約されることが可能である。さらに、８０２．１１ｂｅ規格または将来のＷｉ－Ｆｉ規格におけるさらに多くの特徴および機能が、この節約された１ビットを用いてサポートされることが可能であるので、第１のフィールドは、ビットの数量を増加させることなく（換言すればビットの数量が２６のままで）、より多くの情報をフィードバックする。
【００１０】
可能な設計では、第１のフィールドは、ビットの数量が３以上である空間ストリーム数ＮＳＳサブフィールドをさらに含むことがあり、ＮＳＳサブフィールドによって示される空間ストリームの最大数は、１６である。
（【００１１】以降は省略されています）
