特許ウォッチ

公開番号2025116961
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011521
出願日2024-01-30
発明の名称赤色系無機顔料および化粧品
出願人株式会社ファンケル,国立大学法人鳥取大学
代理人弁理士法人お茶の水内外特許事務所
主分類C09C 1/00 20060101AFI20250804BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】新規な赤色系無機顔料とこの赤色系無機顔料を含む化粧品を提供すること。
【解決手段】CaCo_1-xA_xB_2-yAl_yO₆(ただし、A=Fe、Mg、Znのいずれか1以上、B=Ge、Siのいずれか1以上、0≦x≦0.9、0≦y≦0.1)からなる赤色系無機顔料、およびこの赤色系無機顔料を含有する化粧品。
【選択図】図1
特許請求の範囲【請求項１】
ＣａＣｏ
１－ｘ
Ａ
ｘ
Ｂ
２－ｙ
Ａｌ
ｙ
Ｏ
６
（ただし、Ａ＝Ｆｅ、Ｍｇ、Ｚｎのいずれか１以上、Ｂ＝Ｇｅ、Ｓｉのいずれか１以上、０≦ｘ≦０．９、０≦ｙ≦０．１）からなる赤色系無機顔料。
続きを表示（約 140 文字）【請求項２】
Ｌ
＊
ａ
＊
ｂ
＊
表色系でａ
＊
≧＋２５で規定される色調を呈する請求項１に記載の赤色系無機顔料。
【請求項３】
請求項１または２に記載の赤色系無機顔料を含有する化粧品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、赤色系無機顔料と化粧品に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
塗料、インク、化粧品等の様々な分野において、着色のために無機顔料、有機顔料が用いられている。有機顔料は、色の種類が豊富で彩度が高く、透明性や着色力が大きい点で優れているが、耐光性や耐溶剤性に問題がある。さらに色素沈着やアレルギーを引き起こす可能性があるため、特に、肌や口唇等に塗布される化粧品において安全性に懸念がある。無機顔料は、有機顔料に比べ彩度や着色力、透明性は劣るものの、隠蔽力、耐溶剤性、耐久性、安全性に優れ、セラミックスやガラス、化粧品などの着色に好適に用いられている。
【０００３】
既存の赤色系無機顔料としては、鉛丹（Ｐｂ
３
Ｏ
４
）、辰砂（ＨｇＳ）、カドミウムレッド（ＣｄＳ・ＣｄＳｅ）、ベンガラ（Ｆｅ
２
Ｏ
３
）、グンジョウピンク（ＳｉＯ
２
・Ａｌ
２
Ｏ
３
・Ｎａ
２
Ｏ・Ｓ）などが知られている。鉛丹、辰砂、カドミウムレッドは、非常に彩度が高く鮮やかな色を呈する一方、人体や環境に有害な元素（Ｐｂ、Ｈｇ、Ｃｄ）が含まれており、使用が制限または禁止されている。ベンガラ、グンジョウピンクは、化粧品等に使用されるなど安全性に優れる一方、彩度が低く暗くくすんだ色を呈する。また、その色調は、ベンガラは黄味が強く、グンジョウピンクは青味が強い。
本出願人らも非特許文献１において、（Ｌｉ
１－ｘ
Ｎａ
ｘ
）
２
ＭｎＯ
３
（ただし、０≦ｘ≦０．１０）による赤色系無機顔料を報告しているが、黄味が強いものであった。
従って、有害な元素を含まず安全性に優れ、黄味と青味が抑えられた彩度が高く鮮やかな赤味を呈する赤色系無機顔料が望まれている。
【先行技術文献】
【非特許文献】
【０００４】
Ｒ．Ｏｋａ，Ｋ．Ｋｕｓｕｋａｍｉ，ａｎｄＴ．Ｍａｓｕｉ，“Ｅｆｆｅｃｔｏｆ［ＭｎＯ６］ＯｃｔａｈｅｄｒａｔｏｔｈｅＣｏｌｏｒｉｎｇＭｅｃｈａｎｉｓｍｏｆ（Ｌｉ１－ｘＮａｘ）２ＭｎＯ３”，ＡＣＳＯｍｅｇａ，２０２０，５，１３１０８－１３１１４．
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、新規な赤色系無機顔料とこの赤色系無機顔料を含む化粧品を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の課題を解決するための手段は、以下の通りである。
１．ＣａＣｏ
１－ｘ
Ａ
ｘ
Ｂ
２－ｙ
Ａｌ
ｙ
Ｏ
６
（ただし、Ａ＝Ｆｅ、Ｍｇ、Ｚｎのいずれか１以上、Ｂ＝Ｇｅ、Ｓｉのいずれか１以上、０≦ｘ≦０．９、０≦ｙ≦０．１）からなる赤色系無機顔料。
２．Ｌ
＊
ａ
＊
ｂ
＊
表色系でａ
＊
≧＋２５で規定される色調を呈する１．に記載の赤色系無機顔料。
３．１．または２．に記載の赤色系無機顔料を含有する化粧品。
【発明の効果】
【０００７】
本発明により、新規な赤色系無機顔料を提供することができる。本発明の赤色系無機顔料は、その組成により色調を調整することができ、赤色、青味を帯びた赤色、黄味を帯びた赤色、および、これらの鮮やかな色、くすんだ色等の多様な赤色を呈することができる。
【図面の簡単な説明】
【０００８】

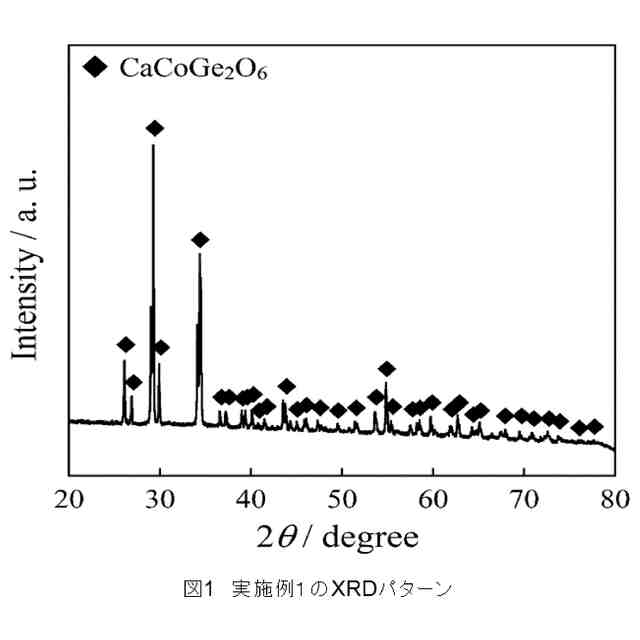

実施例１で得られた顔料の粉末Ｘ線回折パターン。
実施例１０で得られた顔料の粉末Ｘ線回折パターン。
【発明を実施するための形態】
【０００９】
本発明の赤色系無機顔料は、ＣａＣｏ
１－ｘ
Ａ
ｘ
Ｂ
２－ｙ
Ａｌ
ｙ
Ｏ
６
（ただし、Ａ＝Ｆｅ、Ｍｇ、Ｚｎのいずれか１以上、Ｂ＝Ｇｅ、Ｓｉのいずれか１以上、０≦ｘ≦０．９、０≦ｙ≦０．１）からなる。
本発明の赤色系無機顔料は、その組成により色味が変化し、多様な赤色を呈することができる。
【００１０】
本発明の赤色系無機顔料において、Ａで表されるＦｅ、Ｍｇ、Ｚｎのいずれか１以上は、任意であり、含まれなくてもよい（ｘ＝０）。
ＡがＦｅである場合、Ｆｅの含有率が高くなるほど黄味が強くなり、また色がくすむ傾向がある。ＡがＦｅである場合、０＜ｘ≦０．１が好ましく、０．００５≦ｘ≦０．０８がより好ましく、０．００５≦ｘ≦０．０６がさらに好ましく、０．００５≦ｘ≦０．０４がよりさらに好ましい。
ＡがＭｇである場合、Ｆｅである場合と比較して鮮やかな色調を示し、ピンク系の赤色とすることができる。またＭｇの含有率が高くなるほど黄味が強くなり、色がくすむ傾向がある。ＡがＭｇである場合、０＜ｘ≦０．９が好ましく、０．０１≦ｘ≦０．８がより好ましく、０．０１≦ｘ≦０．７がさらに好ましく、０．０１≦ｘ≦０．６がよりさらに好ましい。

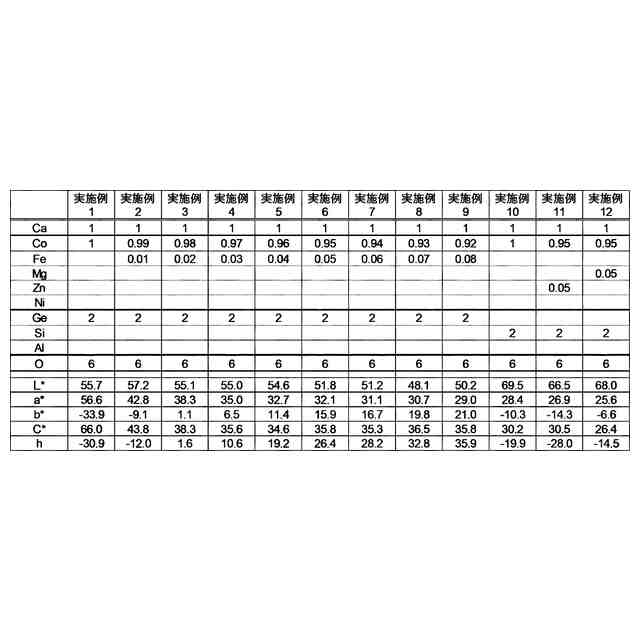

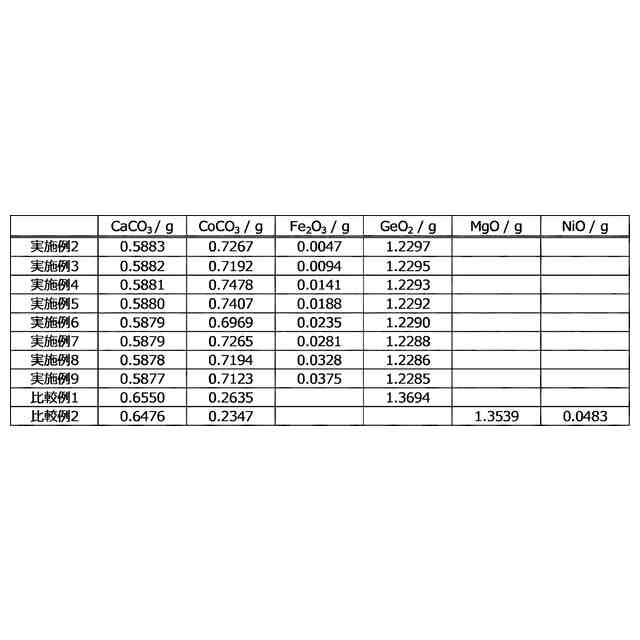

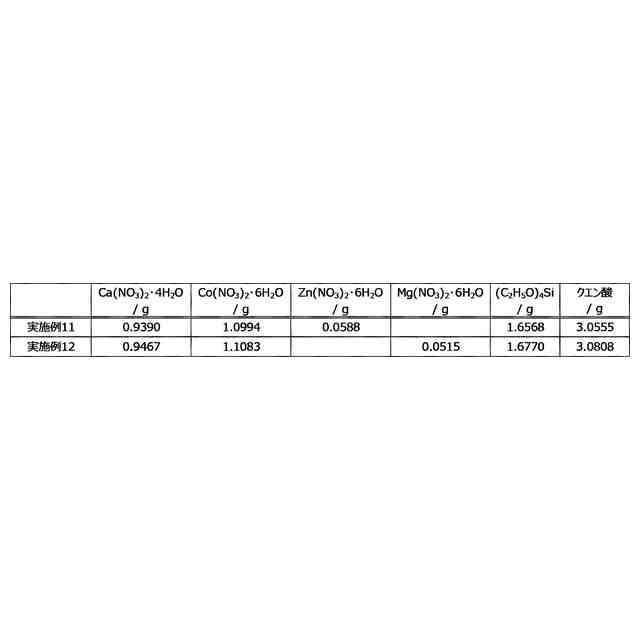

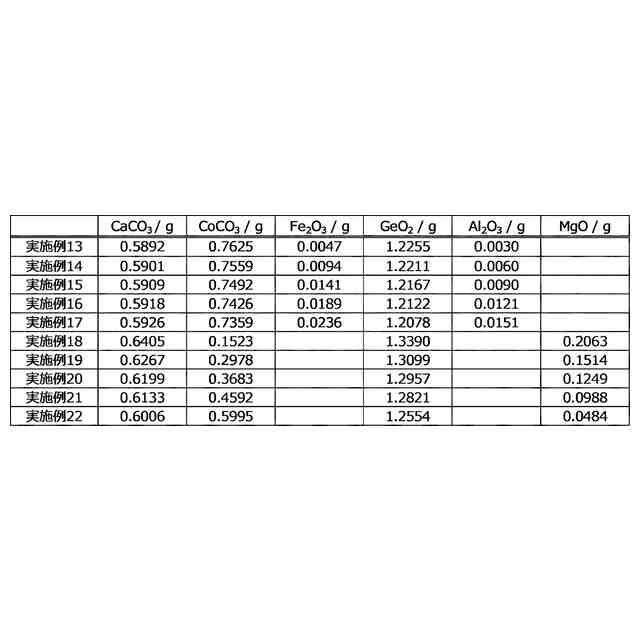

（【００１１】以降は省略されています）

関連特許
