特許ウォッチ

公開番号2025116817
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024220988
出願日2024-12-17
発明の名称二軸配向ポリプロピレンフィルム、及びそれを用いた積層体
出願人東洋紡株式会社
代理人
主分類B32B 27/32 20060101AFI20250801BHJP(積層体)
要約【課題】ラミネート強度に優れ、ヒートシール部の外観に優れ、ガイドロールに汚れが生じ難い積層体と、このような積層体を形成することができる二軸配向ポリプロピレンフィルムを提供すること。
【解決手段】ポリプロピレン系樹脂組成物からなる基材層Aと、ポリプロピレン系樹脂組成物からなる表面層Bと、ポリプロピレン系樹脂組成物からなる表面層Cと、を有する二軸配向ポリプロピレンフィルムであって、下記(1)、(2)を満たす二軸配向ポリプロピレンフィルム。
(1)前記表面層B及び表面層Cは、融点が130℃以上158℃以下のポリプロピレン系樹脂を25質量%以上85質量%以下含む。
(2)前記二軸配向ポリプロピレンフィルムの長手方向の150℃の熱収縮率と幅方向の150℃の熱収縮率の和が、0.0%以上25.0%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリプロピレン系樹脂組成物からなる基材層Ａと、ポリプロピレン系樹脂組成物からなる表面層Ｂと、ポリプロピレン系樹脂組成物からなる表面層Ｃと、を有する二軸配向ポリプロピレンフィルムであって、下記（１）、（２）を満たす二軸配向ポリプロピレンフィルム。
（１）前記表面層Ｂ及び表面層Ｃは、融点が１３０℃以上１５８℃以下のポリプロピレン系樹脂を２５質量％以上８５質量％以下含む。
（２）前記二軸配向ポリプロピレンフィルムの長手方向の１５０℃の熱収縮率と幅方向の１５０℃の熱収縮率の和が、０．０％以上２５．０％以下である。
続きを表示（約 810 文字）【請求項２】
前記表面層Ｂ、前記表面層Ｃ、またはこれらの両方の表面層の表面の濡れ張力が３６ｍＮ／ｍ以上である請求項１に記載の二軸配向ポリプロピレンフィルム。
【請求項３】
前記基材層Ａが、メソペンタッド分率（［ｍｍｍｍ］％）が９５．０以上９９．９％以下であり、融点が１６０℃以上１７５℃以下であるポリプロピレン樹脂を７０質量％以上含む、請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項４】
前記表面層Ｂ、前記表面層Ｃ、またはこれらの両方の表面層の表面抵抗値が１４．０ＬｏｇΩ以上である請求項１または２に記載の二軸配向ポリプロピレンフィルム。
【請求項５】
請求項１～４のいずれかに記載の二軸配向ポリプロピレンフィルムを有し、さらにヒートシール性ポリオレフィンフィルムを有し、前記二軸配向ポリプロピレンフィルムの前記表面層Ｂ、前記基材層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルムが順に積層されている積層体。
【請求項６】
請求項１～４のいずれかに記載の二軸配向ポリプロピレンフィルムを有し、さらに機能層とヒートシール性ポリオレフィンフィルムを有し、前記機能層、前記二軸配向ポリプロピレンフィルムの前記表面層Ｂ、前記基材層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルムが順に積層されている積層体。
【請求項７】
前記機能層は、印刷層、蒸着層、またはコート層である請求項６に記載の積層体。
【請求項８】
更に延伸ポリオレフィンフィルムまたは延伸ポリエステルフィルムを有し、延伸ポリオレフィンフィルムまたは延伸ポリエステルフィルム、前記機能層、前記表面層Ｂ、前記表面層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルム、が順に積層されている請求項７に記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二軸配向ポリプロピレンフィルム、及びそれを用いた積層体に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、二軸配向ポリプロピレンフィルムは、その透明性や機械的特性が優れているので、食品や繊維製品などの物品の包装材料として広く用いられている。
【０００３】
食品包装においては、フィルムにガスバリア性が求められる。二軸配向ポリプロピレンフィルムはナイロンフィルムやポリエステルフィルムに比べて酸素バリア性が劣っているので、ガスバリア層を積層して用いられる場合がある。
また、食品包装袋は内容表示や意匠性を高めるために二軸配向ポリプロピレンフィルムは印刷層を積層して用いられる場合がある。
つまり食品包装に使用される積層体として、印刷されたフィルムとガスバリア層を積層したフィルムと、ヒートシールするためのヒートシール性フィルム（シーラントフィルムともいう）を積層した積層フィルムが用いられる場合がある。例えば、特許文献１には、印刷用基材層／印刷層／接着剤層／無機薄膜層／蒸着用基材層／接着剤層／ヒートシール性フィルムの構成であって、リサイクルの点から各基材層とヒートシール性フィルムを同一素材のポリプロピレンとした積層体が開示されている。
【０００４】
二軸配向ポリプロピレンフィルムに印刷や蒸着を行う場合、ポリプロピレン樹脂が無極性であることから表面エネルギーが小さいため、印刷インキ、コート層、無機薄膜層などとの接着性が十分ではない場合がある。
【０００５】
印刷インキとの接着性を向上させた二軸配向ポリプロピレンフィルムとして、例えば、特許文献２には、フィルムを所定の表面粗さと濡れ張力を有する表面層とすることが開示されている。
また、二軸配向ポリプロピレンにアルミニウム蒸着膜を設ける場合においては、例えば、特許文献３には、アルミニウム蒸着膜との接着性が優れているフィルムとして、比較的小さい表面粗さと所定の濡れ張力を有する表面層にしたフィルムが開示されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２１／０２０４００号公報
国際公開第２０１８／１４２９８３号公報
国際公開第２０２２／００４３４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、従来の二軸配向ポリプロピレンフィルムとヒートシール性フィルムを積層して得られた積層体は、フィルム間のラミネート強度が不十分な場合があることが本発明者らの検討により分かった。また、このような積層体をヒートシールする場合に形成されるヒートシール部においてシワが生じる場合があることも分かった。また、このような積層体を巻き取る際にアンチブロッキング剤が脱落してガイドロールに汚れが生じる場合があることも分かった。
【０００８】
そのため、ラミネート強度に優れ、ヒートシール部の外観に優れ、ガイドロールに汚れが生じ難い積層体を提供することを目的とする。また、このような積層体を形成することができる二軸配向ポリプロピレンフィルムの提供を他の目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決できた実施の形態の二軸配向ポリプロピレンフィルムは以下の通りである。
［１］
ポリプロピレン系樹脂組成物からなる基材層Ａと、ポリプロピレン系樹脂組成物からなる表面層Ｂと、ポリプロピレン系樹脂組成物からなる表面層Ｃと、を有する二軸配向ポリプロピレンフィルムであって、下記（１）、（２）を満たす二軸配向ポリプロピレンフィルム。
（１）前記表面層Ｂ及び表面層Ｃは、融点が１３０℃以上１５８℃以下のポリプロピレン系樹脂を２５質量％以上８５質量％以下含む。
（２）前記二軸配向ポリプロピレンフィルムの長手方向の１５０℃の熱収縮率と幅方向の１５０℃の熱収縮率の和が、０．０％以上２５．０％以下である。
［２］
前記表面層Ｂ前記表面層Ｃ、またはこれら両方の表面の濡れ張力が３６ｍＮ／ｍ以上である、［１］に記載の二軸配向ポリプロピレンフィルム。
［３］
前記基材層Ａが、メソペンタッド分率（［ｍｍｍｍ］％）が９５．０以上９９．９％以下であり、融点が１６０℃以上１７５℃以下であるポリプロピレン樹脂を７０質量％以上含む、［１］または［２］に記載の二軸配向ポリプロピレンフィルム。
［４］
前記表面層Ｂ前記表面層Ｃ、またはこれら両方の表面の表面抵抗値が１４．０ＬｏｇΩ以上である［１］または［２］に記載の二軸配向ポリプロピレンフィルム。
［５］
［１］～［４］のいずれかに記載の二軸配向ポリプロピレンフィルムを有し、さらにヒートシール性ポリオレフィンフィルムを有し、前記二軸配向ポリプロピレンフィルムの前記表面層Ｂ、前記基材層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルムが順に積層されている積層体。
［６］
［１］～［４］のいずれかに記載の二軸配向ポリプロピレンフィルムを有し、さらに機能層とヒートシール性ポリオレフィンフィルムを有し、前記機能層、前記二軸配向ポリプロピレンフィルムの前記表面層Ｂ、前記基材層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルムが順に積層されている積層体。
［７］
前記機能層は、印刷層、蒸着層、またはコート層である［６］に記載の積層体。
［８］
更に延伸ポリオレフィンフィルムまたは延伸ポリエステルフィルムを有し、延伸ポリオレフィンフィルムまたは延伸ポリエステルフィルム、前記機能層、前記表面層Ｂ、前記表面層Ａ、前記表面層Ｃ、前記ヒートシール性ポリオレフィンフィルム、が順に積層されている［７］に記載の積層体。
【発明の効果】
【００１０】
上記構成により、ラミネート強度に優れ、ヒートシール部の外観に優れ、ガイドロールに汚れが生じ難い積層体を提供することができる。また、このような積層体を形成することができる二軸配向ポリプロピレンフィルムを提供することができる。

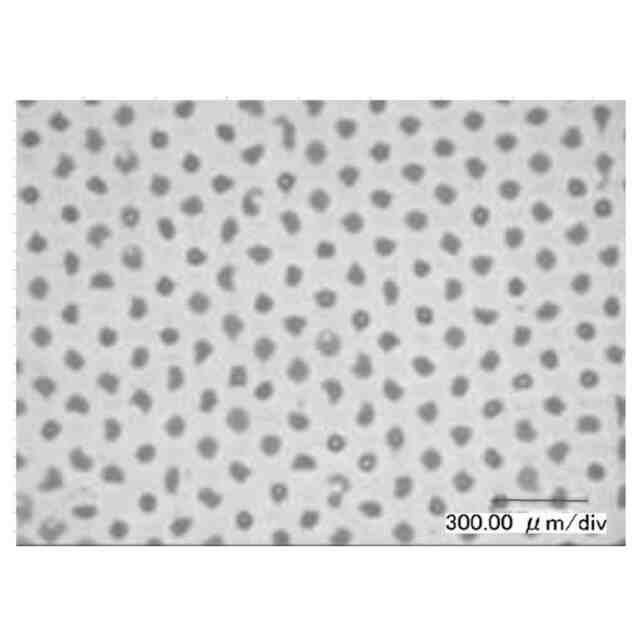

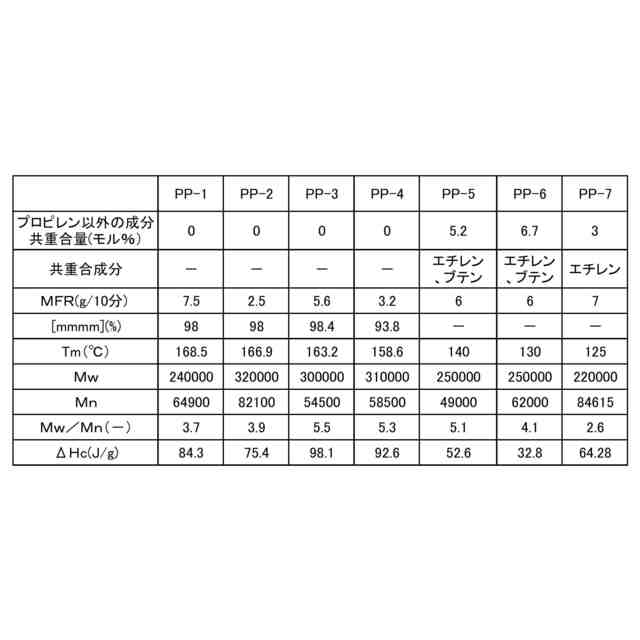

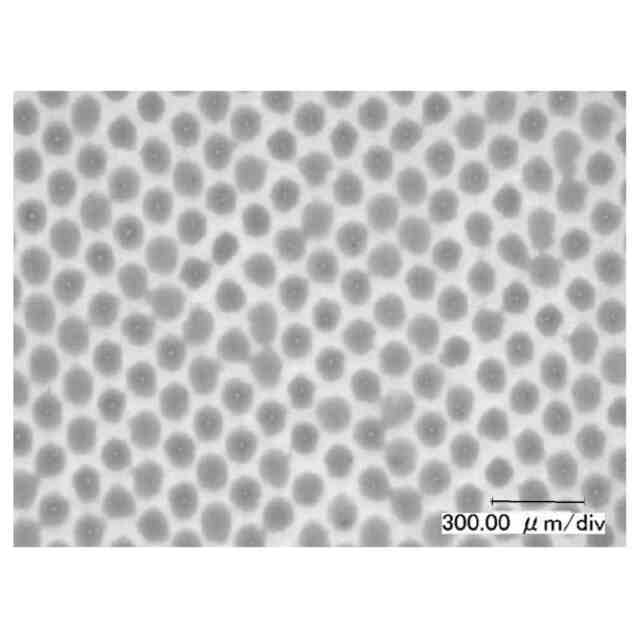

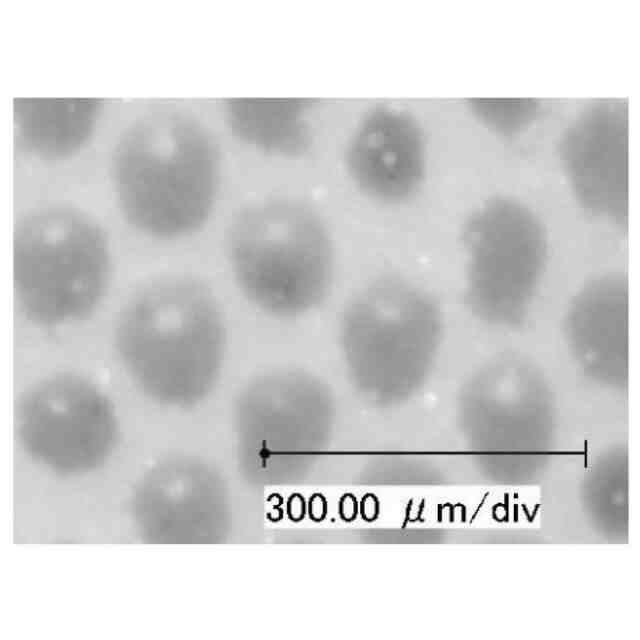

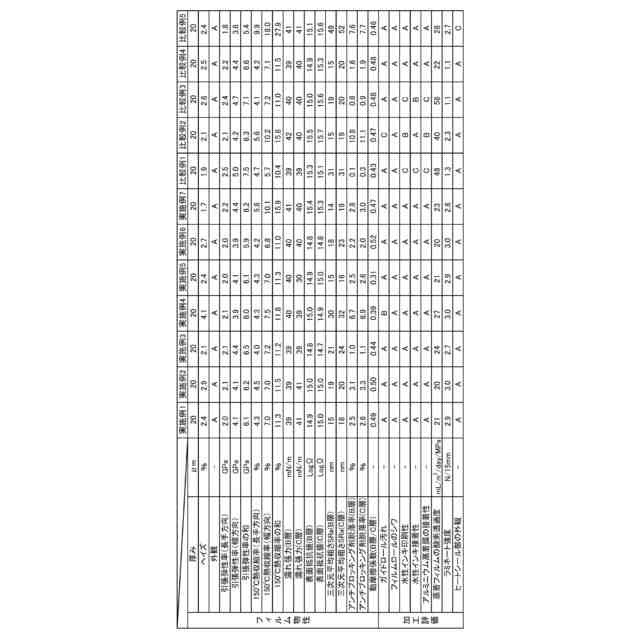

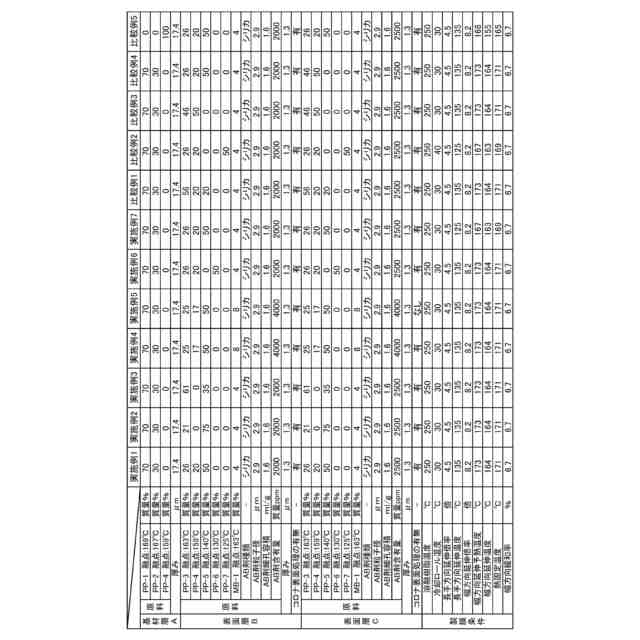

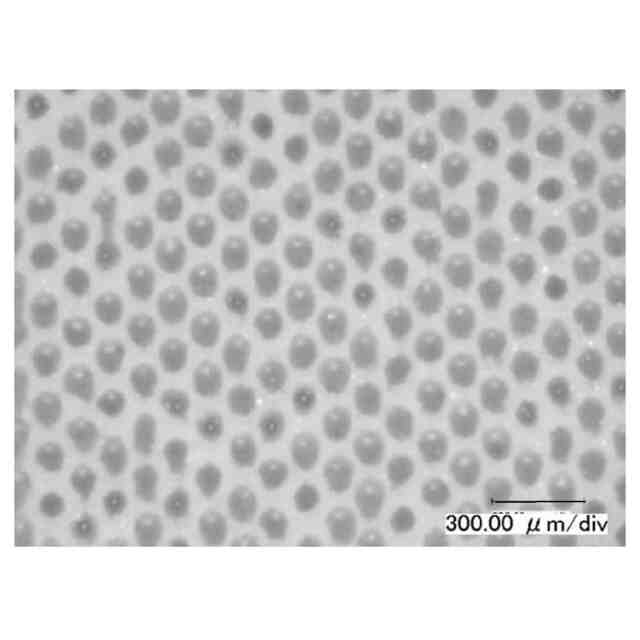

【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
