特許ウォッチ

公開番号2025137898
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2022095118
出願日2022-06-13
発明の名称レーザー印字用熱収縮性ポリエステル系フィルム
出願人東洋紡株式会社
代理人
主分類B32B 27/36 20060101AFI20250917BHJP(積層体)
要約【課題】収縮後の製品のレーザー印字にムラ、シワ、歪みがないレーザー印字用熱収縮性ポリエステル系フィルムを提供すること。
【解決手段】レーザー照射により変色するレーザー印字層を少なくとも1層含んでおり、以下(1)～(3)を満たすレーザー印字用熱収縮性ポリエステル系フィルム。
(1)主収縮方向の80℃収縮率が30%以上80%以下。
(2)100℃熱風で主収縮方向に10%収縮させた後の主収縮方向の80℃収縮率の低下率が11%以上30%以下。
(3)紫外可視分光スペクトルの355nmの透過率が65%以上90%以下。
【選択図】なし
特許請求の範囲【請求項１】
レーザー照射により変色するレーザー印字層を少なくとも１層含み、かつ下記（１）～（３）を満たすレーザー印字用熱収縮性ポリエステル系フィルム。
（１）主収縮方向の８０℃収縮率が３０％以上８０％以下。
（２）１００℃熱風で主収縮方向に１０％収縮させた後の主収縮方向の８０℃収縮率の低下率が１１％以上３０％以下。
（３）紫外可視分光スペクトルの３５５ｎｍの透過率が６５％以上９０％以下。
続きを表示（約 750 文字）【請求項２】
主収縮方向の９０℃熱風中で測定した最大収縮応力が６ＭＰａ以上２０ＭＰａ以下であることを特徴とする請求項１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
【請求項３】
厚みが２０μｍ以上８０μｍ以下であることを特徴とする請求項１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
【請求項４】
レーザー照射により変色するレーザー印字層が、レーザー照射によって印字が可能となる金属または金属化合物として、ビスマス、ガドリニウム、ネオジム、チタン、アンチモン、スズ、アルミニウム、カルシウム、及びバリウムからなる群より選択されてなる１種以上の単体または化合物が含むことを特徴とする請求項１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
【請求項５】
レーザー照射により変色するレーザー印字層が、エチレンテレフタレート単位を５０モル％以上含むポリエステルを含むことを特徴とする請求項１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
【請求項６】
レーザー印字用熱収縮性ポリエステル系フィルムが、ポリエステルを構成する成分として、ブタンジオール、ジエチレングリコール、テトラメチレングリコール、ε－カプロラクトンの中から少なくとも１種を５モル％以上３０モル％含むポリエステルを含むことを特徴とする請求項１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
【請求項７】
レーザー印字された部分とレーザー印字されていない部分とのカラーＬ＊値の差が１．０以上１０以下であるレーザー印字された請求項１～６いずれかに記載のレーザー印字用熱収縮性ポリエステル系フィルムからなる表示体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ラベル用途等に好適なレーザー印字用熱収縮性ポリエステル系フィルムに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、ガラス瓶またはプラスチックボトル等の保護と商品の表示を兼ねたラベル包装、キャップシール、集積包装等の用途に、熱収縮性フィルムが広範に使用されるようになってきている。このような熱収縮性フィルムのうち、ポリ塩化ビニル系フィルムは、耐熱性が低い上に、焼却時に塩化水素ガスを発生したり、ダイオキシンの原因となる等の問題がある。また、ポリスチレン系フィルムは、耐溶剤性に劣り、印刷の際に特殊な組成のインキを使用しなければならない上、高温で焼却する必要があり、焼却時に異臭を伴って多量の黒煙が発生するという問題がある。このため、耐熱性が高く、焼却が容易であり、耐溶剤性に優れたポリエステル系の熱収縮性フィルムが、収縮ラベルとして広範に利用される傾向にある。
【０００３】
一方、食品、医薬品および工業製品に代表される流通物品にプラスチックフィルムからなるレーザー印字用熱収縮性ポリエステル系フィルムが広く用いられている。レーザー印字用熱収縮性ポリエステル系フィルムは、内容物を保護するだけでなく、製品名や製造日、原材料等に関する情報を表示する役割も担っている。
【０００４】
近年、レーザーにより印字することで情報を表示できるレーザー印字用の熱収縮性ポリエステル系フィルムが開示されている。レーザー印字は、効率良く微細な印字ができる。レーザー印字可能なフィルムは、レーザーに反応する発色体を基材中に含有させること、あるいはレーザーに反応する発色体を含む塗布層を基材フィルムに塗布することによって得られることが開示されている（特許文献１、２、３）。
【０００５】
しかし、収縮性フィルムにレーザー印字を適用しようとする場合には、収縮によるムラ、シワ、歪み等が発生し易く、レーザー印字された内容が読み取りにくくなるという問題があった。
【先行技術文献】
【特許文献】
【０００６】
特許６２６８８７３号公報
特開２０２１－１４８９７８号公報
特開２０１５－６６７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の課題は、収縮後の製品のレーザー印字にムラ、シワ、歪みがないレーザー印字層を備えた熱収縮性ポリエステル系フィルムを提供するものである。
【課題を解決するための手段】
【０００８】
本発明は、以下の構成よりなる。
［１］レーザー照射により変色するレーザー印字層を少なくとも１層含み、かつ下記（１）～（３）を満たすレーザー印字用熱収縮性ポリエステル系フィルム。
（１）主収縮方向の８０℃収縮率が３０％以上８０％以下。
（２）１００℃熱風で主収縮方向に１０％収縮させた後の主収縮方向の８０℃収縮率の低下率が１１％以上３０％以下。
（３）紫外可視分光スペクトルの３５５ｎｍの透過率が６５％以上９０％以下。
［２］主収縮方向の９０℃熱風中で測定した最大収縮応力が６ＭＰａ以上２０ＭＰａ以下であることを特徴とする１に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
［３］厚みが２０μｍ以上８０μｍ以下であることを特徴とする１または２に記載のレーザー印字用熱収縮性ポリエステル系フィルム。
［４］レーザー照射により変色するレーザー印字層が、レーザー照射によって印字が可能となる金属または金属化合物として、ビスマス、ガドリニウム、ネオジム、チタン、アンチモン、スズ、アルミニウム、カルシウム、及びバリウムからなる群より選択されてなる１種以上の単体または化合物が含むことを特徴とする１～３いずれかに記載のレーザー印字用熱収縮性ポリエステル系フィルム。
［５］レーザー照射により変色するレーザー印字層が、エチレンテレフタレート単位を５０モル％以上含むポリエステルを含むことを特徴とする１～４いずれかに記載のレーザー印字用熱収縮性ポリエステル系フィルム。
［６］レーザー印字用熱収縮性ポリエステル系フィルムが、ポリエステルを構成する成分として、ブタンジオール、ジエチレングリコール、テトラメチレングリコール、ε－カプロラクトンの中から少なくとも１種を５モル％以上３０モル％含むポリエステルを含むことを特徴とする１～５いずれかに記載のレーザー印字用熱収縮性ポリエステル系フィルム。
［７］レーザー印字された部分とレーザー印字されていない部分とのカラーＬ＊値の差が１．０以上１０以下であるレーザー印字された１～６いずれかに記載のレーザー印字用熱収縮性ポリエステル系フィルムからなる表示体。
【発明の効果】
【０００９】
本発明により、収縮後の製品のレーザー印字にムラ、シワ、歪みがないレーザー印字用熱収縮性ポリエステル系フィルムを提供ができる。
【図面の簡単な説明】
【００１０】

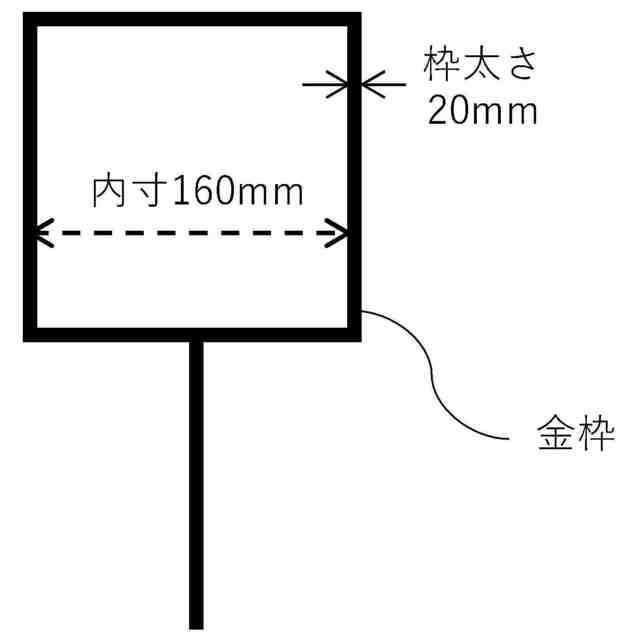

フィルムを１０％収縮処理するときに用いる金枠の模式図
フィルムを１０％収縮処理する前に準備する、標線入りフィルムの模式図
【発明を実施するための形態】
（【００１１】以降は省略されています）
