公開番号2025116663
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011205
出願日2024-01-29
発明の名称空気調和機用フィルタユニット
出願人日本無機株式会社
代理人個人,個人,個人,個人
主分類F24F 1/0073 20190101AFI20250801BHJP(加熱;レンジ;換気)
要約【課題】空気調和機内部への汚染された粒子の流入を低減できるフィルタユニットを提供する。
【解決手段】本実施形態における空気調和機用フィルタユニットは、空気調和機内に空気を下方から上方に吸い込む空調機側吸込口と、空調機側吸込口から吸い込まれた空気を上下方向に略直交する水平方向に導き調和し空気調和機の正面から吹き出す空調機側吹出口と、を有する空気調和機に取り付けられるフィルタユニットであって、水平方向に空気を吸い込むフィルタ側吸込口と、空調機側吸込口に連結しフィルタ側吸込口から吸い込まれた空気を空調機側吸込口に吸い込ませるフィルタ側吹出口と、を有するケーシングと、フィルタ側吸込口に取り付けられ粒子を捕集するエアフィルタと、備える。
【選択図】図1
特許請求の範囲【請求項１】
空気調和機内に空気を下方から上方に吸い込む空調機側吸込口と、前記空調機側吸込口から吸い込まれた空気を上下方向に略直交する水平方向に導き調和し前記空気調和機の正面から吹き出す空調機側吹出口と、を有する空気調和機に取り付けられるフィルタユニットであって、
前記水平方向に前記空気を吸い込むフィルタ側吸込口と、前記空調機側吸込口に連結し前記フィルタ側吸込口から吸い込まれた前記空気を前記空調機側吸込口に吸い込ませるフィルタ側吹出口と、を有するケーシングと、
前記フィルタ側吸込口に取り付けられ粒子を捕集するエアフィルタと、備える空気調和機用フィルタユニット。
続きを表示（約 290 文字）【請求項２】
前記フィルタ側吸込口は、前記空気調和機の前記正面側から前記空気を吸い込む、請求項１記載の空気調和機用フィルタユニット。
【請求項３】
前記ケーシングは、前記フィルタ側吸込口を通過する空気の直進方向延長線上に位置する側壁と、前記側壁と連続し上下方向に直交する底面と、を有する、請求項１または２記載の空気調和機用フィルタユニット。
【請求項４】
前記ケーシングは、前記側壁に、前記フィルタ側吸込口から吸い込まれた前記空気の一部が前記フィルタ側吹出口に流れることを邪魔する邪魔板を有する、請求項３記載の空気調和機用フィルタユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気調和機に使用されるフィルタユニットに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、空気調和機の底面の吸込口に集塵を目的としてフィルタを収納したフィルタユニットを取り付けたものが特許文献１～３に開示されている。例えば、特許文献１には、送風機１３の下方に、高性能フィルタ６１を収容し、下面に吸込グリル３７を備えたフィルタチャンバ５１が開示されている。特許文献２には、空気調和装置１の吸込グリル３７に装着可能なフィルタチャンバが開示されている。特許文献３には、空気調和機Ｚの下面の空気吸込口１に装着される空気清浄フィルタ１１が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１０１４９７号公報
特開２００５－１６４２１５号公報
特開２００６－０９０５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１～３に開示されたフィルタを収納したフィルタユニットは、下方から上方に空気を吸い込む構造であるために、フィルタユニットのフィルタを通過してしまった浮遊粒子が、空気調和機の空気吸込口に設けられた通常のフィルタや高性能フィルタを通過して、空気調和機の内部に吸い込まれ、熱交換器やファンが汚染されるという問題があった。
【０００５】
本発明はこのような事情を考慮してなされたもので、空気調和機内部への汚染された粒子の流入を低減できる空気調和機用フィルタユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る空気調和機用フィルタユニットは、上述した課題を解決するために、空気調和機内に空気を下方から上方に吸い込む空調機側吸込口と、前記空調機側吸込口から吸い込まれた空気を上下方向に略直交する水平方向に導き調和し前記空気調和機の正面から吹き出す空調機側吹出口と、を有する空気調和機に取り付けられるフィルタユニットであって、前記水平方向に前記空気を吸い込むフィルタ側吸込口と、前記空調機側吸込口に連結し前記フィルタ側吸込口から吸い込まれた前記空気を前記空調機側吸込口に吸い込ませるフィルタ側吹出口と、を有するケーシングと、前記フィルタ側吸込口に取り付けられ粒子を捕集するエアフィルタと、備える。
【発明の効果】
【０００７】
本発明に係る空気調和機用フィルタユニットにおいては、空気調和機内部への汚染された粒子の流入を低減できる。
【図面の簡単な説明】
【０００８】

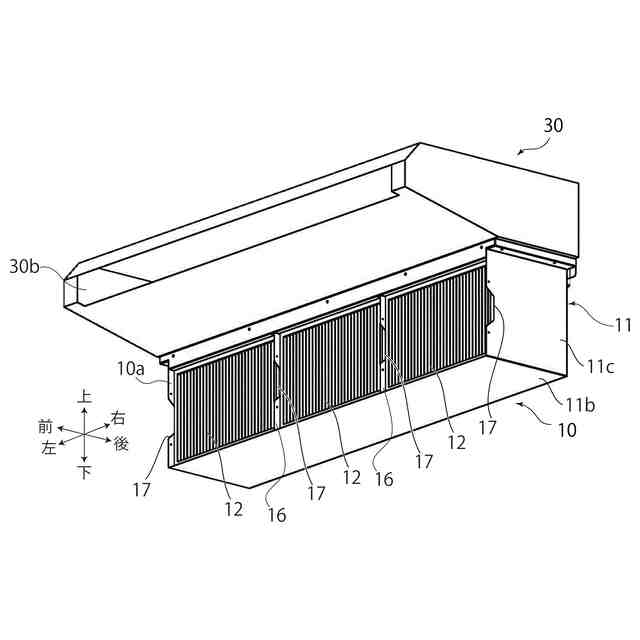

本発明の実施形態としてのフィルタユニットを空気調和機に接続した状態を示す斜視図。

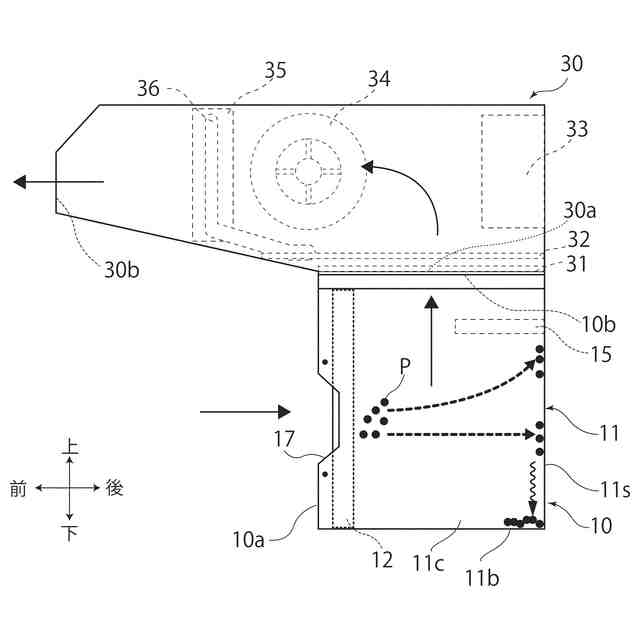

本発明の実施形態としてのフィルタユニットを空気調和機に接続した状態を示す側面図。

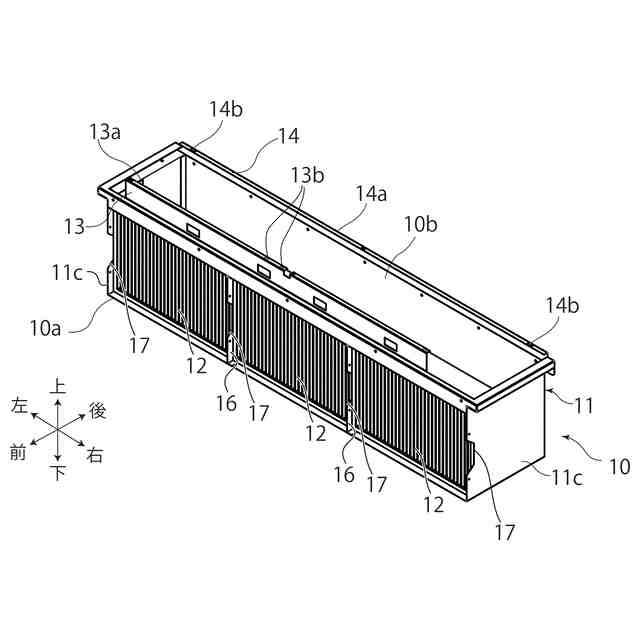

フィルタユニットの斜視図。

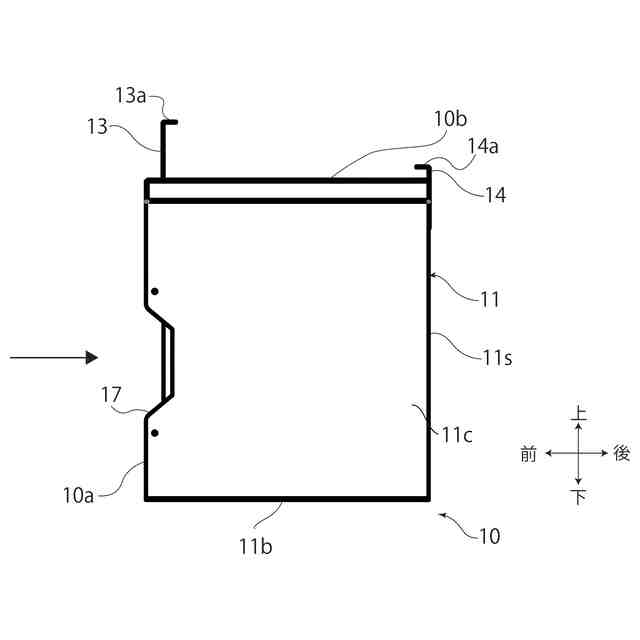

フィルタユニットの側面図。
本発明の実施の形態のフィルタユニットの変形例を示す側面図。
【発明を実施するための形態】
【０００９】
以下、本発明に係る空気調和機用フィルタユニットの一実施形態を図面に基づいて説明する。
【００１０】
本実施形態におけるフィルタユニット１０は、空気調和機３０に取り付けられる。空気調和機３０は、空調機側吸込口３０ａと、空調機側吹出口３０ｂと、を有する。空調機側吸込口３０ａは、空気調和機３０内に空気を下方から上方に吸い込む。空調機側吹出口３０ｂは、空調機側吸込口３０ａから吸い込まれ、上下方向に略直交する水平方向に導かれて調和された空気を、空気調和機３０の正面（前方）から吹き出す。
（【００１１】以降は省略されています）
