公開番号2025114165
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008678
出願日2024-01-24
発明の名称ローラコンベヤ
出願人株式会社ダイフク
代理人弁理士法人酒井国際特許事務所
主分類B65G 13/071 20060101AFI20250729BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】例えば、伝達ベルトの摩耗を抑制できたり、伝達ベルトの交換をより容易にあるいはより迅速に行ったりすることが可能となるような、改善された新規なローラコンベヤを提供する。
【課題手段】ローラコンベヤは、それぞれ上下方向と交差する第一方向に延びた軸周りに回転する駆動ローラおよび少なくとも一つの中継ローラと、それぞれ第一方向に延びた軸回りに回転し、第一方向と交差しかつ上下方向と交差する第二方向に並ぶ複数の搬送ローラと、を備え、中継ローラは、駆動ローラおよび他の中継ローラのうちのいずれか一つである第一主動ローラとの間で長円状に巻回された第一伝達ベルトを介して当該第一主動ローラの回転が伝達されて回転し、搬送ローラは、それぞれ駆動ローラおよび中継ローラのうちのいずれか一つである第二主動ローラとの間で長円状に巻回された第二伝達ベルトを介して当該第二主動ローラの回転が伝達されて回転して物品を搬送する。
【選択図】図1
特許請求の範囲【請求項１】
上下方向と交差する第一方向に延びた軸回りに回転する駆動ローラと、
前記第一方向に延びた軸回りに回転する少なくとも一つの中継ローラと、
前記駆動ローラおよび前記中継ローラの上方に位置し、それぞれ前記第一方向に延びた軸回りに回転し、前記第一方向と交差しかつ上下方向と交差する第二方向に並ぶ複数の搬送ローラと、
を備え、
前記中継ローラは、前記駆動ローラおよび他の前記中継ローラのうちのいずれか一つである第一主動ローラとの間で長円状に巻回された第一伝達ベルトを介して当該第一主動ローラの回転が伝達されて回転し、
前記搬送ローラは、それぞれ前記駆動ローラおよび前記中継ローラのうちのいずれか一つである第二主動ローラとの間で長円状に巻回された第二伝達ベルトを介して当該第二主動ローラの回転が伝達されて回転して物品を搬送する、ローラコンベヤ。
続きを表示（約 460 文字）【請求項２】
前記駆動ローラおよび前記中継ローラは、前記第二方向に並んだ、請求項１に記載のローラコンベヤ。
【請求項３】
二つ以上の前記中継ローラを備え、
前記駆動ローラは、二つの前記中継ローラの間に位置した、請求項１に記載のローラコンベヤ。
【請求項４】
前記駆動ローラおよび前記中継ローラは、回転可能に同じ方向に突出した状態で片持ち支持された、請求項１に記載のローラコンベヤ。
【請求項５】
前記第一伝達ベルトは、前記第二伝達ベルトよりも前記駆動ローラまたは前記中継ローラの先端側に位置した、請求項４に記載のローラコンベヤ。
【請求項６】
前記複数の搬送ローラのそれぞれに巻回される前記第二伝達ベルトは、前記搬送ローラの軸方向の中央よりも当該軸方向の同じ側の端部の近くに位置した、請求項１～５のうちいずれか一つに記載のローラコンベヤ。
【請求項７】
前記第二伝達ベルトの上方を覆うカバーを備えた、請求項６に記載のローラコンベヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ローラコンベヤに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、物品を搬送する複数の搬送ローラのそれぞれと、搬送方向に延びた一つのラインシャフトとの間で、伝達ベルトを巻回し、ラインシャフトを回転することにより、伝達ベルトのそれぞれを介して複数の搬送ローラを回転させる、ローラコンベヤが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３２６７１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のローラコンベヤでは、複数の搬送ローラの回転軸と、ラインシャフトの回転軸とが、互いにねじれの位置にある。このため、伝達ベルトは、それぞれ、搬送ローラとラインシャフトとの間で捩られた状態で巻回されることになる。この場合、伝達ベルトと搬送ローラおよびラインシャフトとの間で捩れ方向の摩擦が生じる分、伝達ベルトの削りカスが生じ易くなってしまう虞がある。
【０００５】
また、特許文献１のローラコンベヤでは、一つのラインシャフトに、全ての伝達ベルトが巻回され、直列に配置されている。このため、仮に劣化等によって直列配置の中間に位置する伝達ベルトを交換する必要が生じた際、当該伝達ベルトとラインシャフトの長手方向の一端との間に位置する他の伝達ベルトを全て取り外すことが必要となり、交換ひいては復旧に手間および時間を要してしまう。
【０００６】
そこで、本発明の課題の一つは、例えば、伝達ベルトの摩耗を抑制できたり、伝達ベルトの交換をより容易にあるいはより迅速に行ったりすることが可能となるような、改善された新規なローラコンベヤを提供すること、である。
【課題を解決するための手段】
【０００７】
本発明のローラコンベヤは、例えば、上下方向と交差する第一方向に延びた軸回りに回転する駆動ローラと、前記第一方向に延びた軸回りに回転する少なくとも一つの中継ローラと、前記駆動ローラおよび前記中継ローラの上方に位置し、それぞれ前記第一方向に延びた軸回りに回転し、前記第一方向と交差しかつ上下方向と交差する第二方向に並ぶ複数の搬送ローラと、を備え、前記中継ローラは、前記駆動ローラおよび他の前記中継ローラのうちのいずれか一つである第一主動ローラとの間で長円状に巻回された第一伝達ベルトを介して当該第一主動ローラの回転が伝達されて回転し、前記搬送ローラは、それぞれ前記駆動ローラおよび前記中継ローラのうちのいずれか一つである第二主動ローラとの間で長円状に巻回された第二伝達ベルトを介して当該第二主動ローラの回転が伝達されて回転して物品を搬送する。
【図面の簡単な説明】
【０００８】

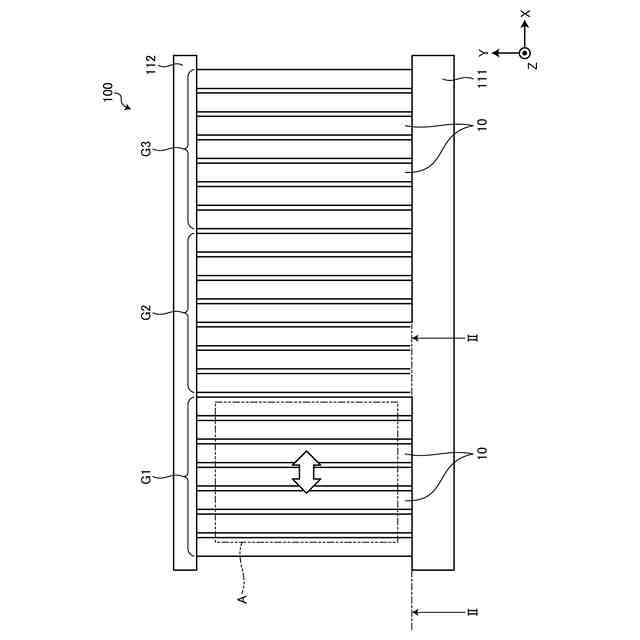

図１は、実施形態のローラコンベヤの例示的かつ模式的な平面図である。

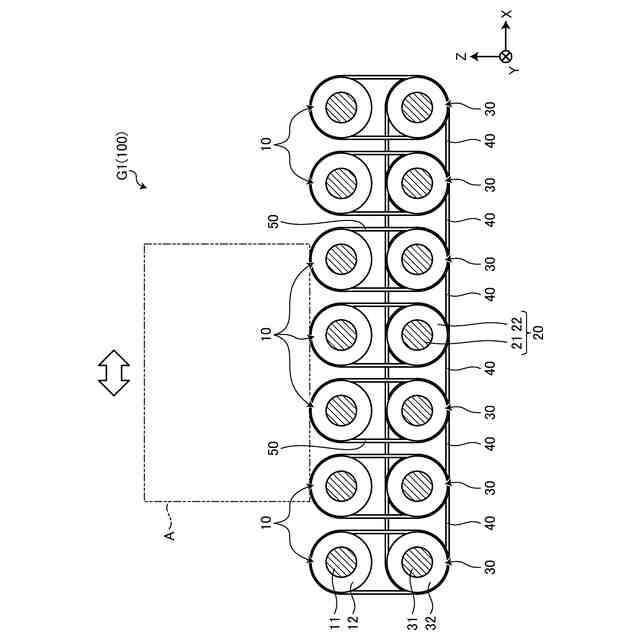

図２は、図１のII－II断面図である。

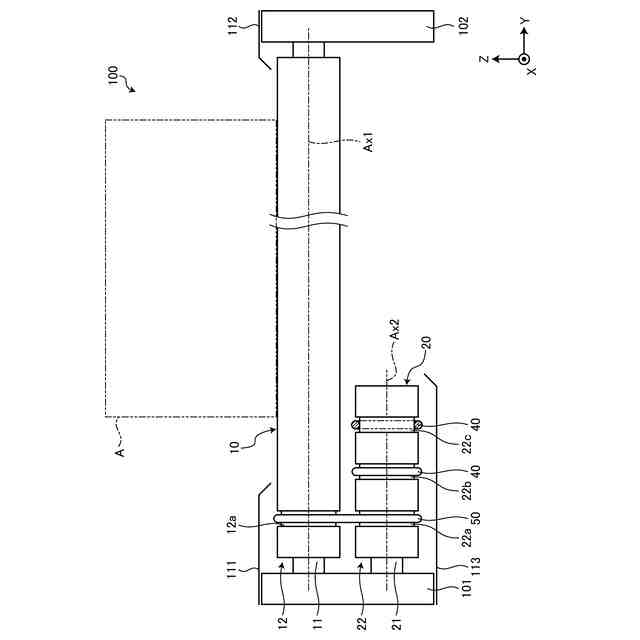

図３は、実施形態のローラコンベヤに含まれる駆動ローラおよび搬送ローラの例示的かつ模式的な側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の例示的な実施形態が開示される。以下に示される実施形態の構成、ならびに当該構成から得られる作用および結果（効果）は、一例である。本発明は、以下の実施形態に開示される構成以外によっても実現可能である。また、本発明によれば、下記の構成によって得られる種々の効果（派生的な効果も含む）のうち少なくとも一つを得ることが可能である。
【００１０】
本明細書において、序数は、方向や、部品、位置、部位、機構、部材等を区別するために便宜上付与されうるものである。また、序数は、優先順位や順番を示すものではないし、数を特定するものでもない。
（【００１１】以降は省略されています）
