公開番号2025113014
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007617
出願日2024-01-22
発明の名称画像処理装置
出願人星和電機株式会社
代理人弁理士法人あーく事務所
主分類H04N 7/18 20060101AFI20250725BHJP(電気通信技術)
要約【課題】表示装置に表示される画像の視認性の向上を図ることが可能な画像処理装置を提供する。
【解決手段】画像処理装置2は、撮像装置1によって撮像された画像に画像処理を施して表示装置3に表示させるものである。撮像装置1は、第1地点に設置され、第1地点の車両を撮像するように構成されている。表示装置3は、第1地点と異なる第2地点に設置され、第2地点の車両のドライバに対して第1地点の車両の状況を提供するために設けられている。画像処理装置2は、所定条件が成立する場合に、画像内における車両に対して画像処理を施すように構成されている。画像処理は、車両に対して着色する着色処理、大型車以外を大型車に置き換える置換処理、および、車両の輪郭を明確にする輪郭明確化処理を含む。

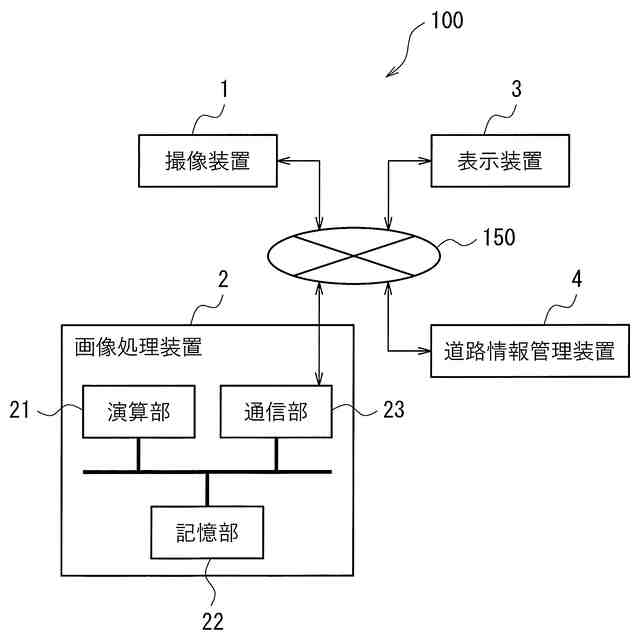

【選択図】図1
特許請求の範囲【請求項１】
撮像装置によって撮像された画像に画像処理を施して表示装置に表示させる画像処理装置であって、
前記撮像装置は、第１地点に設置され、前記第１地点の車両を撮像するように構成され、
前記表示装置は、前記第１地点と異なる第２地点に設置され、前記第２地点の車両のドライバに対して前記第１地点の車両の状況を提供するために設けられ、
所定条件が成立する場合に、画像内における車両に対して画像処理を施すように構成され、
前記画像処理は、車両に対して着色する着色処理、大型車以外を大型車に置き換えるまたは大型車を大型車以外に置き換える置換処理、および、車両の輪郭を明確にする輪郭明確化処理のうちの少なくとも一つを含むことを特徴とする画像処理装置。
続きを表示（約 940 文字）【請求項２】
請求項１に記載の画像処理装置において、
前記第１地点で車両が混雑している場合に、画像内において同じ色の車両が連続的に位置しているときに、それら車両のうちのいずれかを異なる色で着色するように構成されていることを特徴とする画像処理装置。
【請求項３】
請求項１に記載の画像処理装置において、
前記第１地点で車両が混雑している場合に、画像内において大型車以外が連続的に位置しているときに、それら大型車以外のうちのいずれかを大型車に置き換えるように構成されていることを特徴とする画像処理装置。
【請求項４】
請求項３に記載の画像処理装置において、
前記第１地点の大型車混入率を考慮して、大型車以外から大型車への置き換えが行われるように構成されていることを特徴とする画像処理装置。
【請求項５】
請求項１に記載の画像処理装置において、

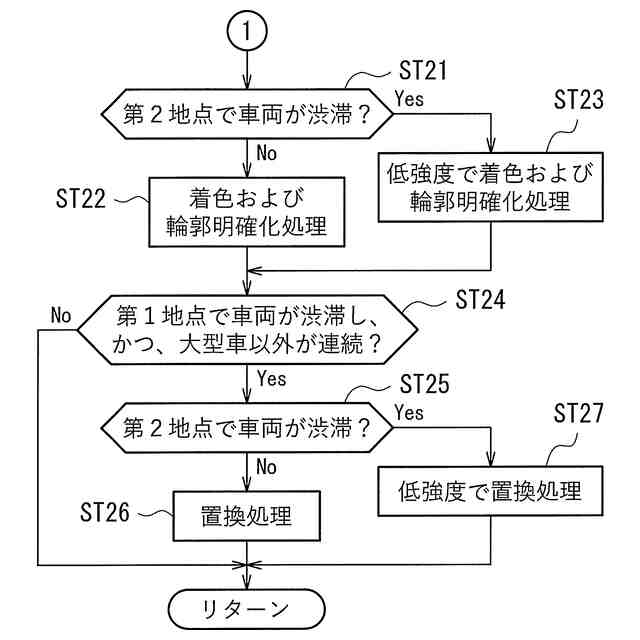

前記第１地点で降雪または車両に着雪している場合に、着色処理および輪郭明確化処理のうちの少なくとも一方を行うように構成されていることを特徴とする画像処理装置。
【請求項６】
請求項１～５のいずれか１つに記載の画像処理装置において、
前記第２地点での車両の状況に応じて、画像処理の強度を調整するように構成されていることを特徴とする画像処理装置。
【請求項７】
請求項１～５のいずれか１つに記載の画像処理装置において、

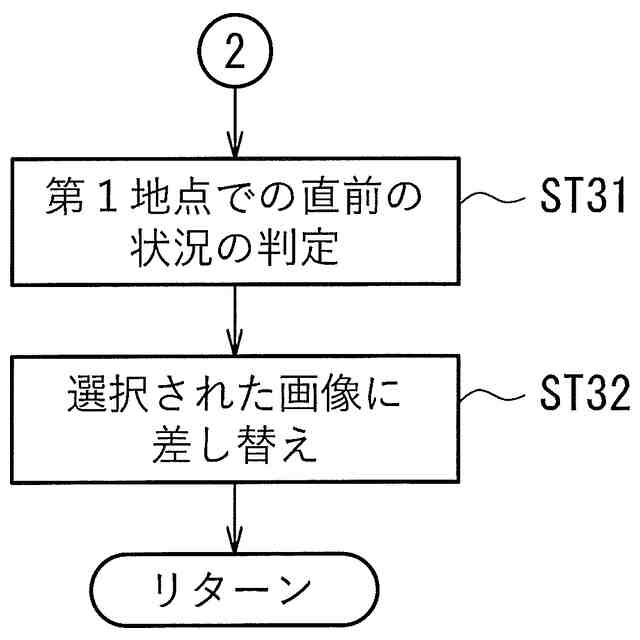

前記第１地点が荒天で画像内の車両が認識困難である場合に、予め記憶された画像に差し替えるように構成されていることを特徴とする画像処理装置。
【請求項８】
請求項７に記載の画像処理装置において、
画像内の車両が認識困難になる直前の状況に応じて、差し替える画像が選択されるように構成されていることを特徴とする画像処理装置。
【請求項９】
請求項１～５のいずれか１つに記載の画像処理装置において、
画像はカラーの実写動画像であり、前記所定条件が成立する場合に前記画像処理が連続的に継続して行われるように構成されていることを特徴とする画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、道路の交通状況を撮像して提供する道路交通情報提供システムが知られている（たとえば、特許文献１参照）。
【０００３】
道路交通情報提供システムは、撮像装置と、画像処理装置と、表示装置とを備えている。撮像装置は、道路の交通状況を撮像するために設けられている。画像処理装置は、撮像装置によって撮像された画像に対して画像処理を施すように構成されている。表示装置は、画像処理装置によって画像処理が施された画像を表示するために設けられている。
【０００４】
画像処理装置は、車両のナンバープレートの情報が識別不能になるように画像処理するために設けられている。これにより、プライバシーの保護を図りながら、道路の交通状況を提供可能にされている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－２３０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ここで、表示装置に表示される画像の視認性を向上させることについて改善の余地がある。
【０００７】
本発明は、上記の課題を解決するためになされたものであり、本発明の目的は、表示装置に表示される画像の視認性の向上を図ることが可能な画像処理装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明による画像処理装置は、撮像装置によって撮像された画像に画像処理を施して表示装置に表示させるものである。撮像装置は、第１地点に設置され、第１地点の車両を撮像するように構成されている。表示装置は、第１地点と異なる第２地点に設置され、第２地点の車両のドライバに対して第１地点の車両の状況を提供するために設けられている。画像処理装置は、所定条件が成立する場合に、画像内における車両に対して画像処理を施すように構成されている。画像処理は、車両に対して着色する着色処理、大型車以外を大型車に置き換えるまたは大型車を大型車以外に置き換える置換処理、および、車両の輪郭を明確にする輪郭明確化処理のうちの少なくとも一つを含む。
【０００９】

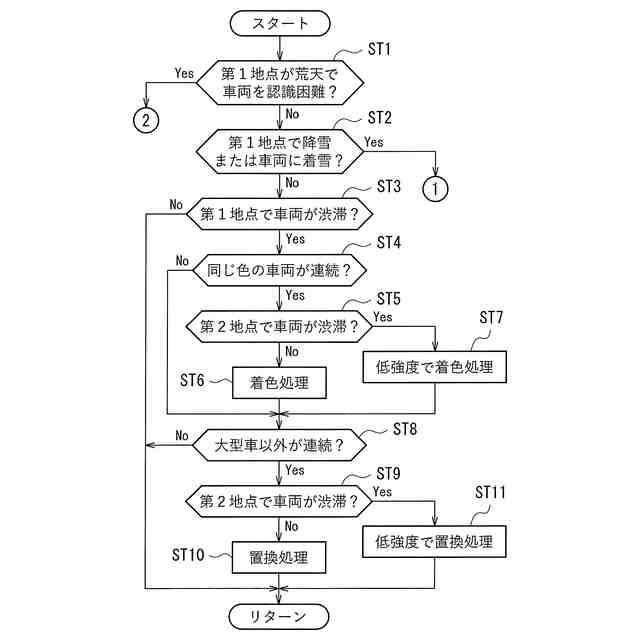

上記画像処理装置において、第１地点で車両が混雑している場合に、画像内において同じ色の車両が連続的に位置しているときに、それら車両のうちのいずれかを異なる色で着色するように構成されていてもよい。
【００１０】
上記画像処理装置において、第１地点で車両が混雑している場合に、画像内において大型車以外が連続的に位置しているときに、それら大型車以外のうちのいずれかを大型車に置き換えるように構成されていてもよい。
（【００１１】以降は省略されています）
