特許ウォッチ

公開番号2025112595
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006918
出願日2024-01-19
発明の名称樹脂組成物及び樹脂成形体
出願人三菱ケミカル株式会社
代理人個人,個人
主分類C08L 33/04 20060101AFI20250725BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた透明性と耐衝撃性を有し、リサイクルに適した樹脂組成物及び樹脂成形体を提供する。
【解決手段】下記式(I)で表される芳香族ビニル化合物由来の構造単位を含むアクリルゴム粒子(A)を含む、樹脂組成物。この樹脂組成物を成形してなる、樹脂成形体。

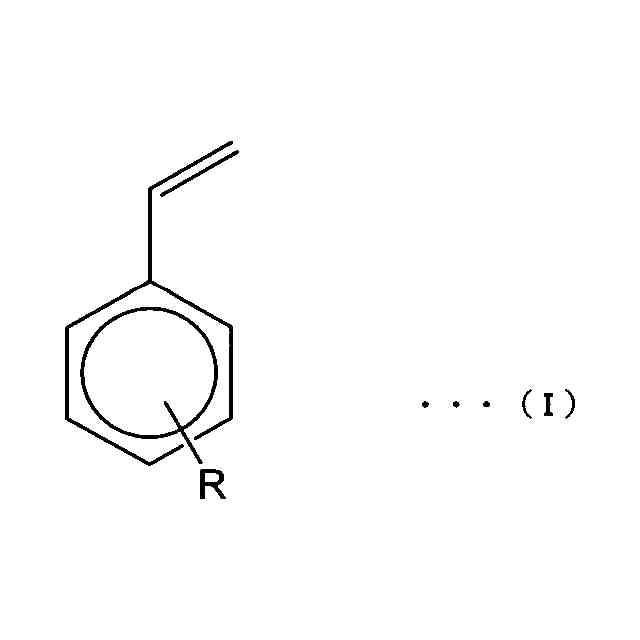

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025112595000010.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">53</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">140</com:WidthMeasure> </com:Image> (式(I)中、Rは、メチル基、エチル基、n-プロピル基、iso-プロピル基、n-ブチル基、tert-ブチル基、又はアミノメチル基を示す。)
【選択図】図1

特許請求の範囲【請求項１】
下記式（Ｉ）で表される芳香族ビニル化合物由来の構造単位を含むアクリルゴム粒子（Ａ）を含む、樹脂組成物。
TIFF
2025112595000008.tif
53
140
（式（Ｉ）中、Ｒは、メチル基、エチル基、ｎ－プロピル基、ｉｓｏ－プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基、又はアミノメチル基を示す。）
続きを表示（約 720 文字）【請求項２】

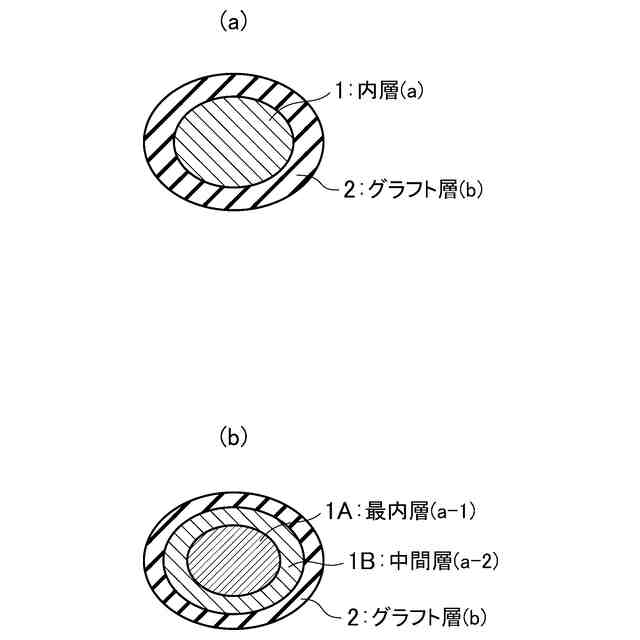

前記アクリルゴム粒子（Ａ）が２層構造以上の粒子である、請求項１に記載の樹脂組成物。
【請求項３】
前記アクリルゴム粒子（Ａ）が３層構造の粒子である、請求項２に記載の樹脂組成物。
【請求項４】
前記樹脂組成物中に（メタ）アクリル系重合体（Ｘ）を含む、請求項１に記載の樹脂組成物。
【請求項５】
前記（メタ）アクリル系重合体（Ｘ）の含有量が前記樹脂組成物に対して５０質量％以上である、請求項４に記載の樹脂組成物。
【請求項６】
前記（メタ）アクリル系重合体（Ｘ）中のメタクリル酸メチル由来の繰り返し単位の含有割合が５０質量％以上である、請求項４に記載の樹脂組成物。
【請求項７】
前記アクリルゴム粒子（Ａ）全体に対し、前記式（Ｉ）で表される芳香族ビニル化合物由来の構造単位の含有量が１．０質量％以上３０．０質量％以下である、請求項１に記載の樹脂組成物。
【請求項８】

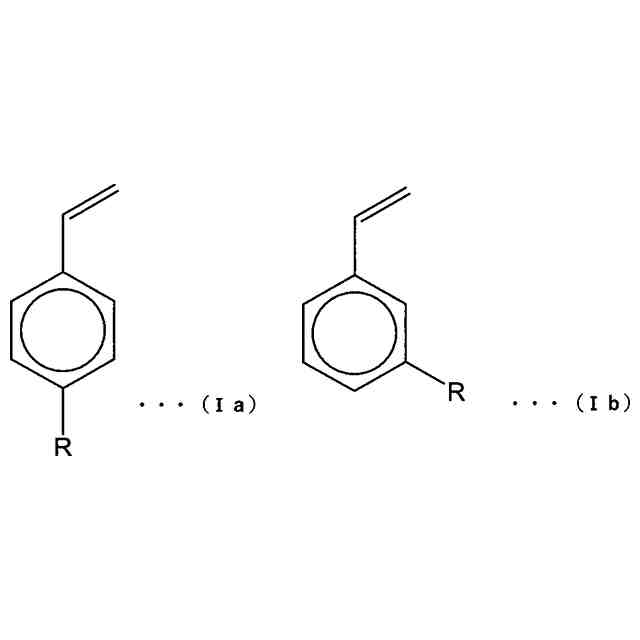

前記式（Ｉ）で表される芳香族ビニル化合物が、ｍ－ビニルトルエン、ｐ－ビニルトルエン、及び４－ｔｅｒｔ－ブチルスチレンよりなる群から選ばれる１種又は２種以上である、請求項１に記載の樹脂組成物。
【請求項９】
Ｒｅｓｔｅｋ社製カラムＲｔｘ１７０１を用いて、炉内温度３７０℃、加熱時間３分でＧＣ－ＭＳ測定をした際に検出されるトルエンの量が、前記樹脂組成物全体に対して１００質量ｐｐｍ以下である、請求項１に記載の樹脂組成物。
【請求項１０】
リサイクル用樹脂組成物である、請求項１に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、透明性及び耐衝撃性に優れた樹脂組成物及び樹脂成形体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
（メタ）アクリル樹脂は、樹脂の中でも、その優れた外観、寸法安定性、耐薬品性から
洗面化粧台、浴槽、水洗便器等の住宅設備向け材料；建築材料；車両の内外装材料等の車両用部材等、多くの用途に広く用いられている。
【０００３】
近年では、様々な樹脂製品のケミカルリサイクルについての検討が加速しており、リサイクル前の製品とリサイクル後の製品が同等の性能を有することが求められている。特にケミカルリサイクルでは廃プラスチック製品を熱分解等の処理を行うことで、一度重合鎖を切断し単量体（モノマー）にする技術が使用される。しかし、このような工程を経ることで、副生成物として様々な不純物が混入する。このような不純物が多く混入すると、結果として純度の低い樹脂組成物となり、得られる樹脂成形体や製品の性能に大きな影響を及ぼす。
したがって、ケミカルリサイクルにより純度の高いモノマーを得ることが重要となり、ケミカルリサイクルに適したリサイクル性の高い材料設計が求められている。
【０００４】
また、樹脂製品には耐衝撃性も求められる。このため、耐衝撃性および透明性を担保するために、特許文献１のようにスチレン由来の構造単位を有する共重合体を含むゴムを添加して強化する手法が用いられる。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１３／０７７６１４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載のスチレン由来の構造単位を有する共重合体を含むゴムを配合した樹脂組成物及びその樹脂成形体は、リサイクル工程を経ることで不純物が混入し易く、透明性が損なわれる課題があることが判明した。
特許文献１において、ゴムを含有しない場合は、リサイクルしても透明性が大きく損なわれることは少ないが、耐衝撃性に劣るものとなる。
このため、優れた透明性と耐衝撃性を有し、かつリサイクル性の高い材料が求められている。
【０００７】
そこで、本発明の目的は、優れた透明性と耐衝撃性を有し、リサイクルに適した樹脂組成物及び樹脂成形体を提供することにある。
【課題を解決するための手段】
【０００８】
前記課題は、以下の本発明によって解決される。
【０００９】
［１］下記式（Ｉ）で表される芳香族ビニル化合物由来の構造単位を含むアクリルゴム粒子（Ａ）を含む、樹脂組成物。
【００１０】
TIFF
2025112595000002.tif
53
140
（【００１１】以降は省略されています）

関連特許
