公開番号2025112528
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006804
出願日2024-01-19
発明の名称積層コイル部品
出願人株式会社村田製作所
代理人弁理士法人WisePlus
主分類H01F 37/00 20060101AFI20250725BHJP(基本的電気素子)
要約【課題】低インダクタンスで大電流に対応可能で実装面積が小さい積層コイル部品を提供する。
【解決手段】積層コイル部品1は、金属磁性粒子からなる磁性層11が複数積層されて構成された素体10と、素体内部の第1導体層51からなる第1端30aと第2端30bを有する第1コイル21と、第2導体層52からなる第3端30cと第4端30dを有し、第1コイルよりも素体の底面側の第2コイル22と、第1コイルの第1端、第2端に接続された素体底面の第1外部電極31、第2外部電極32と、第2コイルの第3端、第4端に接続された素体底面の第3外部電極33、第4外部電極34と、第1コイルの第1端と第1外部電極を接続する第1ビア導体41と、第1コイルの第2端と第2外部電極を接続する第2ビア導体42と、第2コイルの第3端と第3外部電極を接続する第3ビア導体43と、第2コイルの第4端と第4外部電極を接続する第4ビア導体44を備える。
【選択図】図1
特許請求の範囲【請求項１】
金属磁性粒子からなる磁性層が複数積層されることによって構成されている素体と、
前記素体の内部に配置されているとともに、第１導体層から構成され、第１端及び第２端を有する第１コイルと、
前記素体の内部に配置されているとともに、第２導体層から構成され、第３端及び第４端を有し、前記磁性層の積層方向において前記第１コイルよりも前記素体の底面側に位置する第２コイルと、
前記素体の底面に設けられ、前記第１コイルの前記第１端に接続されている第１外部電極と、
前記素体の底面に設けられ、前記第１コイルの前記第２端に接続されている第２外部電極と、
前記素体の底面に設けられ、前記第２コイルの前記第３端に接続されている第３外部電極と、
前記素体の底面に設けられ、前記第２コイルの前記第４端に接続されている第４外部電極と、
前記素体の内部に設けられ、前記第１コイルの前記第１端と前記第１外部電極とを接続する第１ビア導体と、
前記素体の内部に設けられ、前記第１コイルの前記第２端と前記第２外部電極とを接続する第２ビア導体と、
前記素体の内部に設けられ、前記第２コイルの前記第３端と前記第３外部電極とを接続する第３ビア導体と、
前記素体の内部に設けられ、前記第２コイルの前記第４端と前記第４外部電極とを接続する第４ビア導体と、を備える、積層コイル部品。
続きを表示（約 920 文字）【請求項２】
前記第１コイル及び前記第２コイルのターン数は、それぞれ１ターン未満である、請求項１に記載の積層コイル部品。
【請求項３】
前記第１コイル及び前記第２コイルは、それぞれ１層の導体層から構成されている、請求項２に記載の積層コイル部品。
【請求項４】
前記第１外部電極及び前記第２外部電極と、前記第３外部電極及び前記第４外部電極とは、互いに対向する位置に配置されており、かつ、前記第１外部電極及び前記第３外部電極を結ぶ直線と前記第２外部電極及び前記第４外部電極を結ぶ直線とは交差しない、請求項１に記載の積層コイル部品。
【請求項５】
前記積層方向からの平面視で、前記第１コイルは、３辺を有するコの字形状であり、前記第２コイルは、３辺を有するコの字形状の２つの角部が面取りされた形状である、請求項４に記載の積層コイル部品。
【請求項６】
前記第３ビア導体と前記第４ビア導体との間の距離は、前記第１ビア導体と前記第２ビア導体との間の距離より短い、請求項４に記載の積層コイル部品。
【請求項７】
前記素体は、前記第１コイルが配置されている層と前記第２コイルが配置されている層との間に、前記磁性層を構成する金属磁性粒子より透磁率の低い絶縁材料からなる絶縁部をさらに含み、
前記積層方向からの平面視で、前記絶縁部は、前記第１コイルに沿った形状である、請求項１に記載の積層コイル部品。
【請求項８】
前記絶縁部は、前記第１コイルの幅よりも幅が広い部分を有する、請求項７に記載の積層コイル部品。
【請求項９】
前記絶縁部を構成する前記絶縁材料は、前記磁性層を構成する金属磁性粒子より平均粒径の小さい金属磁性粒子からなる、請求項７に記載の積層コイル部品。
【請求項１０】
前記第１ビア導体、前記第２ビア導体、前記第３ビア導体及び前記第４ビア導体のうち、少なくとも前記第３ビア導体及び前記第４ビア導体は、前記素体の側面に露出していない、請求項１に記載の積層コイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コイル部品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、第１主面及び上記第１主面の反対側に位置する第２主面を有する磁性支持層と、上記磁性支持層の上記第１主面上に配置された第１コイルパターンと、上記磁性支持層の上記第２主面上に配置された第２コイルパターンと、上記磁性支持層の上記第１主面上に設けられ、上記第１コイルパターンを埋め込む第１磁性樹脂層と、上記磁性支持層の上記第２主面上に設けられ、上記第２コイルパターンを埋め込む第２磁性樹脂層と、上記第１磁性樹脂層から露出し、上記第１コイルパターンの一端及び他端にそれぞれ接続された第１及び第２端子電極と、上記第２磁性樹脂層から露出し、上記第２コイルパターンの一端及び他端にそれぞれ接続された第３及び第４端子電極と、を備え、上記磁性支持層は、上記第１及び第２磁性樹脂層よりも透磁率が高いことを特徴とするコイル部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０９２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によれば、第１コイルパターン及び第２コイルパターンが磁性支持層の表裏に配置されていることから、チップサイズを小型化することが可能となる、とされている。さらに、特許文献１には、第１コイルパターン及び第２コイルパターンのターン数が、それぞれ約１ターンである実施形態が記載されている。
【０００５】
しかしながら、低インダクタンスで大電流に対応でき、かつ、実装面積が小さいインダクタが所望されている。
【０００６】
本発明は、上記の問題を解決するためになされたものであり、低インダクタンスで大電流に対応することが可能で、かつ、実装面積が小さい積層コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の積層コイル部品は、金属磁性粒子からなる磁性層が複数積層されることによって構成されている素体と、上記素体の内部に配置されているとともに、第１導体層から構成され、第１端及び第２端を有する第１コイルと、上記素体の内部に配置されているとともに、第２導体層から構成され、第３端及び第４端を有し、上記磁性層の積層方向において上記第１コイルよりも上記素体の底面側に位置する第２コイルと、上記素体の底面に設けられ、上記第１コイルの上記第１端に接続されている第１外部電極と、上記素体の底面に設けられ、上記第１コイルの上記第２端に接続されている第２外部電極と、上記素体の底面に設けられ、上記第２コイルの上記第３端に接続されている第３外部電極と、上記素体の底面に設けられ、上記第２コイルの上記第４端に接続されている第４外部電極と、上記素体の内部に設けられ、上記第１コイルの上記第１端と上記第１外部電極とを接続する第１ビア導体と、上記素体の内部に設けられ、上記第１コイルの上記第２端と上記第２外部電極とを接続する第２ビア導体と、上記素体の内部に設けられ、上記第２コイルの上記第３端と上記第３外部電極とを接続する第３ビア導体と、上記素体の内部に設けられ、上記第２コイルの上記第４端と上記第４外部電極とを接続する第４ビア導体と、を備える。
【発明の効果】
【０００８】
本発明によれば、低インダクタンスで大電流に対応することが可能で、かつ、実装面積が小さい積層コイル部品を提供することができる。
【図面の簡単な説明】
【０００９】

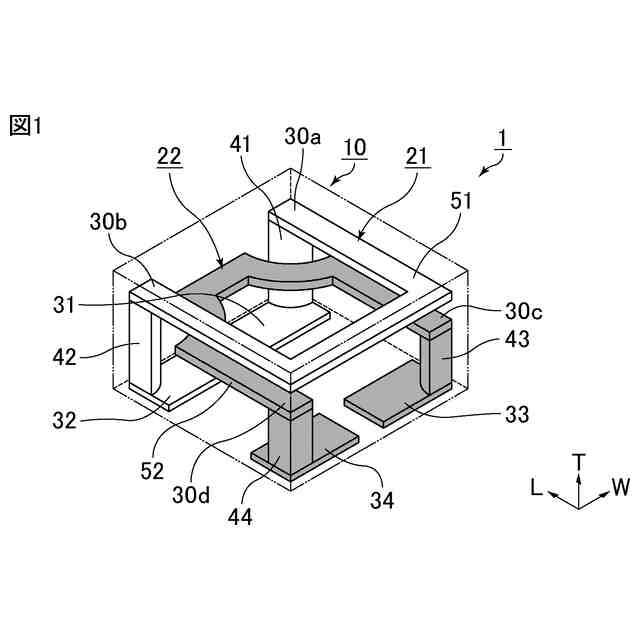

図１は、本発明の第１実施形態に係る積層コイル部品の内部構造の一例を模式的に示す斜視図である。

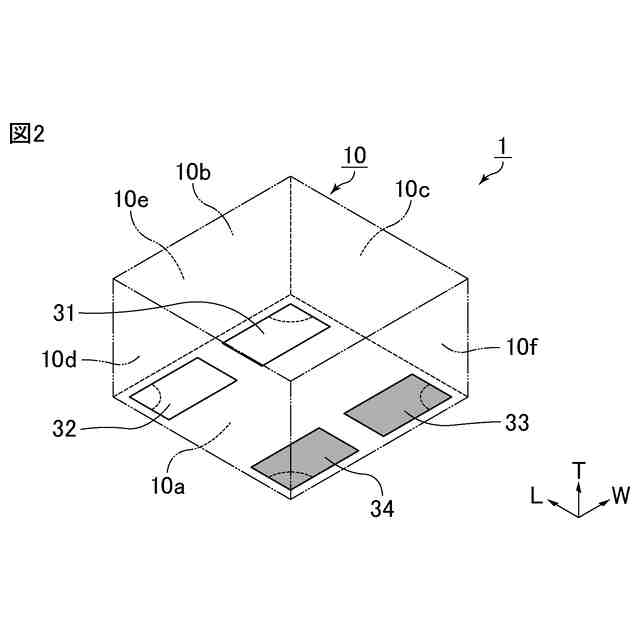

図２は、図１に示す積層コイル部品の外観を模式的に示す斜視図である。

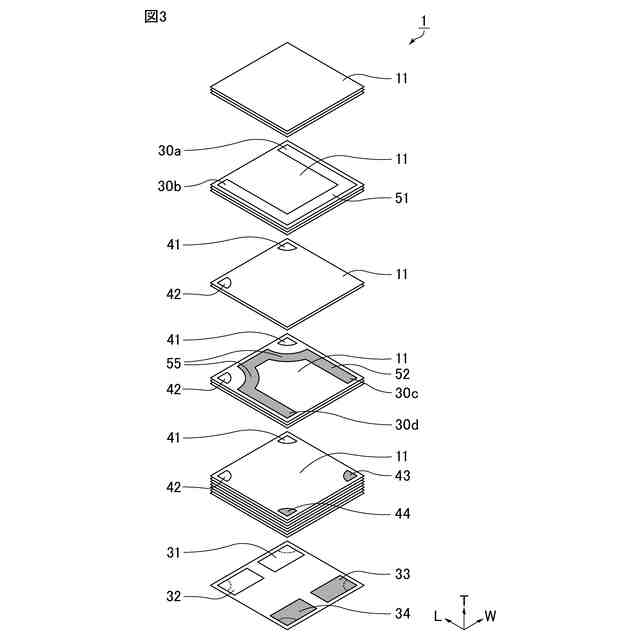

図３は、図１に示す積層コイル部品の分解斜視図である。

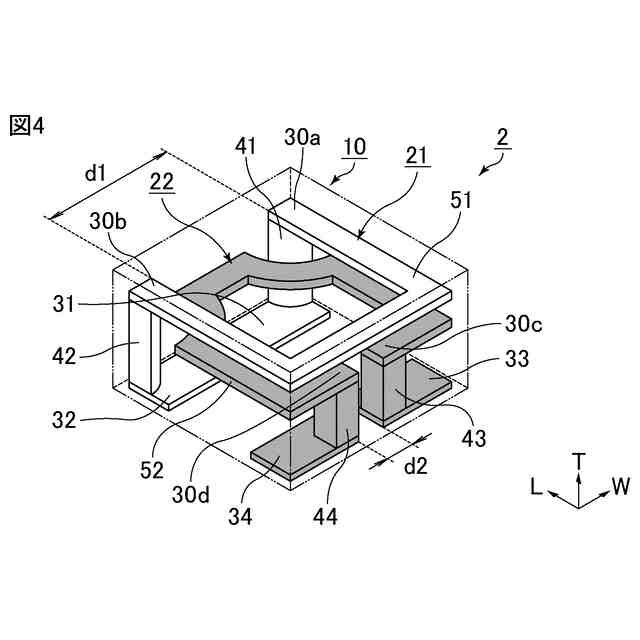

図４は、本発明の第２実施形態に係る積層コイル部品の内部構造の一例を模式的に示す斜視図である。

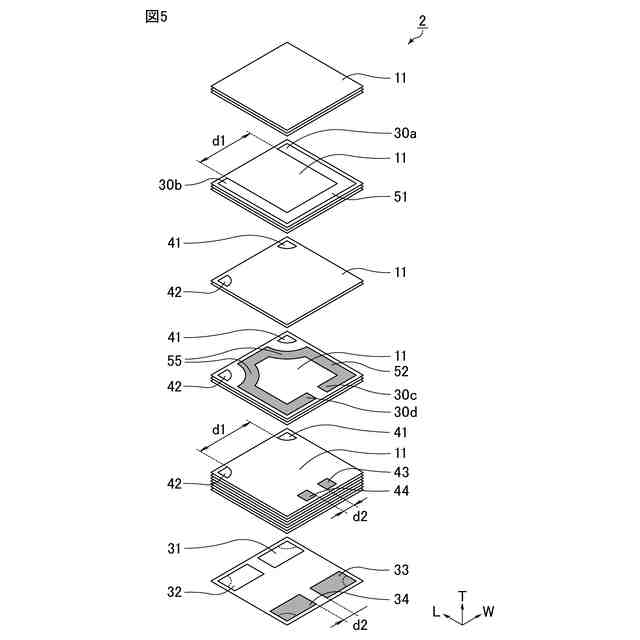

図５は、図４に示す積層コイル部品の分解斜視図である。

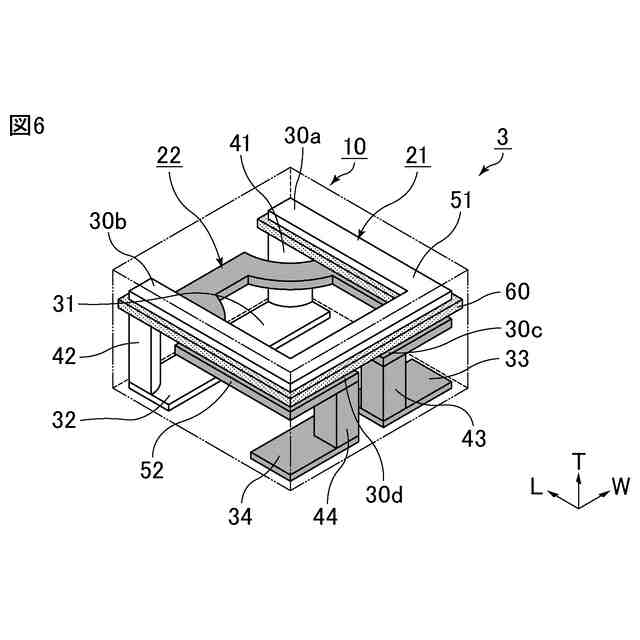

図６は、本発明の第３実施形態に係る積層コイル部品の内部構造の一例を模式的に示す斜視図である。

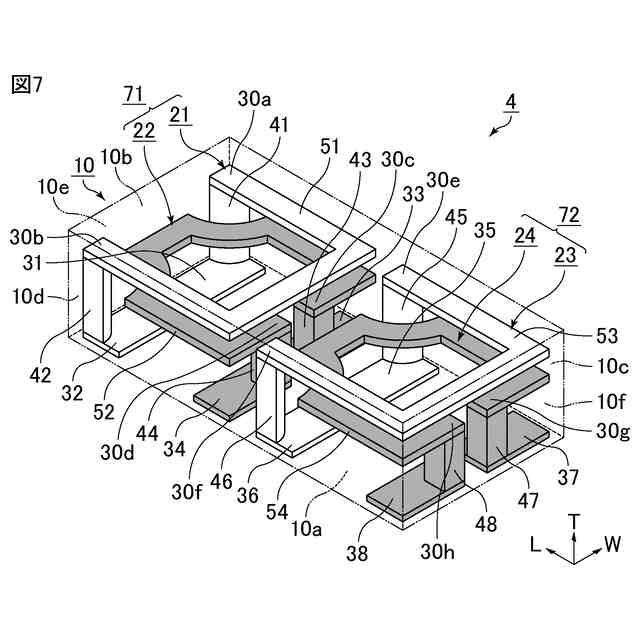

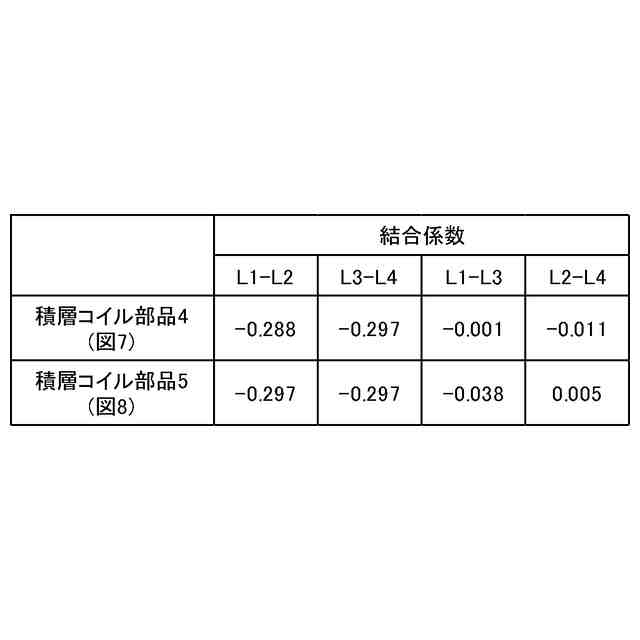

図７は、本発明の第４実施形態に係る積層コイル部品の内部構造の一例を模式的に示す斜視図である。

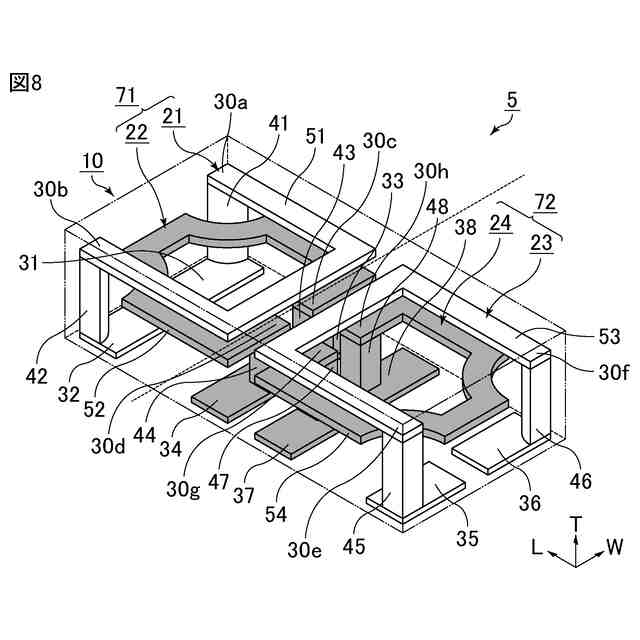

図８は、本発明の第５実施形態に係る積層コイル部品の内部構造の一例を模式的に示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明の積層コイル部品について説明する。
しかしながら、本発明は、以下の実施形態に限定されるものではなく、本発明の要旨を変更しない範囲において適宜変更して適用することができる。以下の実施形態において記載する本発明の個々の望ましい構成を２つ以上組み合わせたものもまた本発明である。
（【００１１】以降は省略されています）
