公開番号2025112411
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006613
出願日2024-01-19
発明の名称大気中二酸化炭素分離回収設備
出願人川崎重工業株式会社
代理人弁理士法人有古特許事務所
主分類B01D 53/04 20060101AFI20250725BHJP(物理的または化学的方法または装置一般)
要約【課題】
粒子状の吸着材を大量に用いる場合に効率のよい吸着処理が可能な大気中二酸化炭素分離回収設備を提供する。
【解決手段】
本開示の一態様に係る大気中二酸化炭素分離回収設備は、内部に収容する粒子状の吸着材に大気を接触させることにより、当該大気に含まれる二酸化炭素を前記吸着材に吸着させる吸着処理を実施する複数の吸着処理室と、内部に収容する粒子状の吸着材に蒸気を接触させることにより、当該吸着材から二酸化炭素を脱離させる再生処理を実施する再生処理室と、を備え、前記複数の吸着処理室は、前記再生処理室で再生処理された吸着材を内部に取り込み、取り込んだ吸着材を用いて吸着処理を実施し、前記再生処理室は、前記複数の吸着処理室で吸着処理に用いた吸着材を内部に取り込み、取り込んだ吸着材に対して再生処理を実施する。
【選択図】図1
特許請求の範囲【請求項１】
内部に収容する粒子状の吸着材に大気を接触させることにより、当該大気に含まれる二酸化炭素を前記吸着材に吸着させる吸着処理を実施する複数の吸着処理室と、
内部に収容する粒子状の吸着材に蒸気を接触させることにより、当該吸着材から二酸化炭素を脱離させる再生処理を実施する再生処理室と、を備え、
前記複数の吸着処理室は、前記再生処理室で再生処理された吸着材を内部に取り込み、取り込んだ吸着材を用いて吸着処理を実施し、
前記再生処理室は、前記複数の吸着処理室で吸着処理に用いた吸着材を内部に取り込み、取り込んだ吸着材に対して再生処理を実施する、大気中二酸化炭素分離回収設備。
続きを表示（約 930 文字）【請求項２】
前記複数の吸着処理室の合計容積は、前記再生処理室の容積よりも大きい、請求項１に記載の大気中二酸化炭素分離回収設備。
【請求項３】
前記複数の吸着処理室は並列に接続されており、
各吸着処理室は、吸着処理の実施後に内部に収容する吸着材の全てを互いにタイミングをずらして排出し、
前記再生処理室は、前記各吸着処理室からタイミングをずらして排出された吸着材と同じ量の吸着材に対して一度に再生処理を実施する、請求項２に記載の大気中二酸化炭素分離回収設備。
【請求項４】
前記再生処理室は、前記複数の吸着処理室からみて側方に位置している、請求項３に記載の大気中二酸化炭素分離回収設備。
【請求項５】
前記再生処理室と容積が同じ又は前記再生処理室よりも容積が大きく、前記各吸着処理室から排出された吸着材を一時的に収容する再生処理待機室を備えている、請求項３に記載の大気中二酸化炭素分離回収設備。
【請求項６】
前記各吸着処理室と容積が同じ又は前記各吸着処理室よりも容積が大きく、前記再生処理室から排出された吸着材を一時的に収容する吸着処理待機室を備えている、請求項３に記載の大気中二酸化炭素分離回収設備。
【請求項７】
前記複数の吸着処理室は、それぞれ、
当該吸着処理室の外部から当該吸着処理室の内部に大気が流入する流入面と、
当該吸着処理室の内部から当該吸着処理室の外部に大気が流出する流出面と、を含む、請求項１に記載の大気中二酸化炭素分離回収設備。
【請求項８】
各吸着処理室の外部に位置し、前記流出面を介して当該吸着処理室の内部の大気を吸引することにより、前記流入面を介して当該吸着処理室の外部から当該吸着処理室の内部に大気を流入させる複数の吸引装置を備えている、請求項７に記載の大気中二酸化炭素分離回収設備。
【請求項９】
前記流入面から前記流出面までの距離は、前記流入面の縦寸法及び幅寸法に比べて小さく、前記流出面の縦寸法及び幅寸法に比べて小さい、請求項７に記載の大気中二酸化炭素分離回収設備。

発明の詳細な説明【技術分野】
【０００１】
本開示は、大気中から二酸化炭素を分離し回収する大気中二酸化炭素分離回収設備に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記の特許文献１には、粒子状の吸着材に空気中の二酸化炭素を吸着させる技術、及び、二酸化炭素が吸着した吸着材から蒸気を用いて二酸化炭素を分離させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２０７２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
大気中二酸化炭素分離回収設備において、粒子状の吸着材を用いて大気を対象に吸着処理を実施する場合、効率化を図るために吸着処理室の容積を大きくすることが考えられる。ところが、容積の大きい吸着処理室に大量の吸着材を充填すると、大気が吸着材の間を流れにくくなり、むしろ吸着処理の効率が低下するおそれがある。
【０００５】
そこで、本開示は、粒子状の吸着材を用いる場合に、効率のよい吸着処理が可能な大気中二酸化炭素分離回収設備を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る大気中二酸化炭素分離回収設備は、内部に収容する粒子状の吸着材に大気を接触させることにより、当該大気に含まれる二酸化炭素を前記吸着材に吸着させる吸着処理を実施する複数の吸着処理室と、内部に収容する粒子状の吸着材に蒸気を接触させることにより、当該吸着材から二酸化炭素を脱離させる再生処理を実施する再生処理室と、を備え、前記複数の吸着処理室は、前記再生処理室で再生処理された吸着材を内部に取り込み、取り込んだ吸着材を用いて吸着処理を実施し、前記再生処理室は、前記複数の吸着処理室で吸着処理に用いた吸着材を内部に取り込み、取り込んだ吸着材に対して再生処理を実施する。
【発明の効果】
【０００７】
この構成によれば、粒子状の吸着材を用いる場合に、効率のよい吸着処理が可能な大気中二酸化炭素分離回収設備を提供することができる。
【図面の簡単な説明】
【０００８】

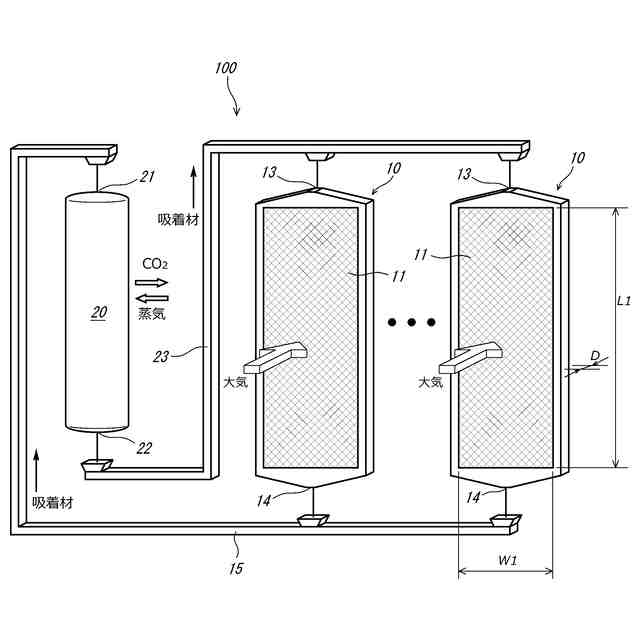

図１は、第１実施形態に係る大気中二酸化炭素分離回収設備の概略図であって、正面側から見た図である。

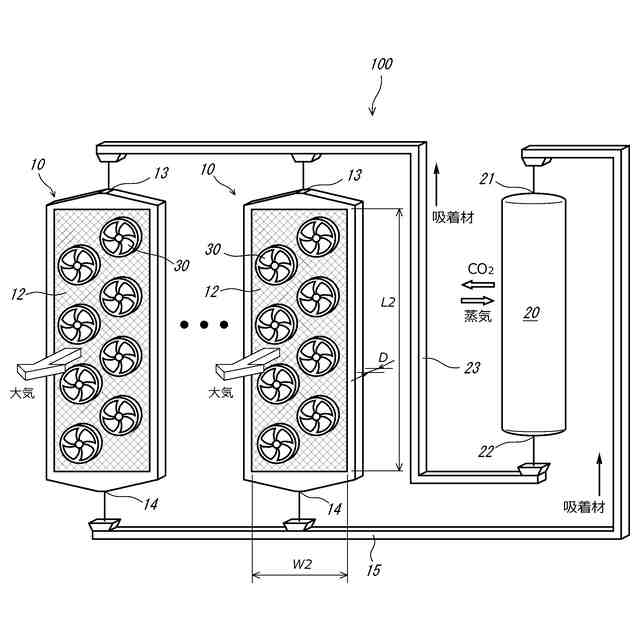

図２は、第１実施形態に係る大気中二酸化炭素分離回収設備の概略図であって、背面側から見た図である。

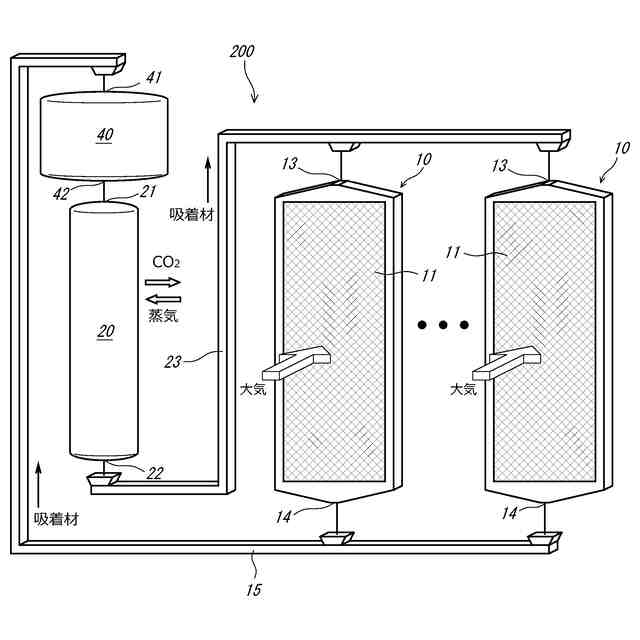

図３は、第２実施形態に係る大気中二酸化炭素分離回収設備の概略図であって、正面側から見た図である。

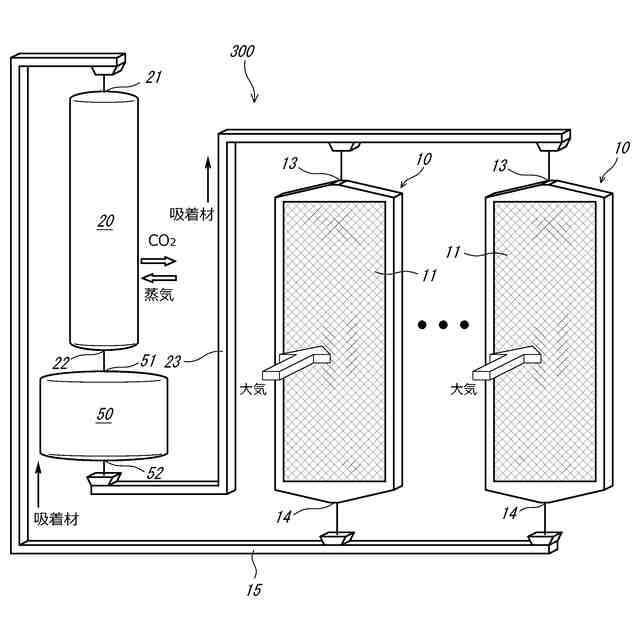

図４は、第３実施形態に係る大気中二酸化炭素分離回収設備の概略図であって、正面側から見た図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
以下、実施形態について説明する。はじめに、第１実施形態に係る二酸化炭素分離回収設備（以下、「分離回収設備」と称する）１００について説明する。図１は、第１実施形態に係る分離回収設備１００の概略図であって、正面側から見た図である。また、図２は、第１実施形態に係る分離回収設備１００の概略図であって、背面側から見た図である。
【００１０】
分離回収設備１００は、大気中から二酸化炭素を分離し回収する設備である。つまり、分離回収設備１００は、Direct Air Capture（DAC）設備である。分離回収設備１００は、吸着処理室１０と、再生処理室２０と、吸引装置３０と、を備えている。以下、これらの構成要素について順に説明する。
（【００１１】以降は省略されています）
