公開番号2025109265
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003003
出願日2024-01-12
発明の名称バッテリモジュールユニット
出願人株式会社FTS,株式会社パイオラックス
代理人弁理士法人グランダム特許事務所
主分類H01M 50/258 20210101AFI20250717BHJP(基本的電気素子)
要約【課題】幅方向のサイズの増大を抑制しつつバッテリモジュール同士を良好に連結し得るバッテリモジュールユニットを提供する。
【解決手段】バッテリモジュールユニット100において、互いに連結する一対のバッテリモジュール10の連結端部11,12は、連結方向に直交する幅方向の全範囲内で、連結方向に直交する直交方向に突出する連結突起75を有する。連結部材130の一対の連結片132は、ボルト110及びナット120の軸線方向に対して傾斜し、連結突起75に摺接する傾斜面132Aを具備している。連結部材130が、ボルト110とナット120の締結に伴って、一対の連結突起75を接近させるように押圧する。
【選択図】図6
特許請求の範囲【請求項１】
流体を用いて温度調整を行う複数のバッテリモジュール同士が連結されたバッテリモジュールユニットであって、
互いに連結する一対の前記バッテリモジュールの連結端部は、連結方向に直交する幅方向の全範囲内で、前記連結方向に直交する直交方向に突出する連結突起を有し、
互いに連結する一対の前記バッテリモジュールの一対の前記連結突起を前記連結方向で挟む一対の連結片を具備する連結部材と、
前記連結部材を一対の前記バッテリモジュールに組み付けるように締結されるボルト及びナットと、
を備え、
一対の前記連結片のうちの少なくとも一方は、前記ボルト及び前記ナットの軸線方向に対して傾斜し、前記連結突起に摺接する傾斜面を具備し、
前記連結部材が、前記ボルトと前記ナットの締結に伴って、一対の前記連結突起を接近させるように押圧するバッテリモジュールユニット。
続きを表示（約 560 文字）【請求項２】
前記ボルト及び前記ナットが一対の前記バッテリモジュールに組み付けられた状態で、前記ボルト及び前記ナットの軸線は、前記連結方向及び前記幅方向の両方に直交する方向に平行である請求項１に記載のバッテリモジュールユニット。
【請求項３】
前記バッテリモジュールの前記連結端部は、前記直交方向に開放された凹部を有し、
前記連結突起の少なくとも一部は、前記凹部内に形成されている請求項１又は請求項２に記載のバッテリモジュールユニット。
【請求項４】
前記凹部は、前記幅方向の両側に開放されるように一対形成されている請求項３に記載のバッテリモジュールユニット。
【請求項５】
前記バッテリモジュールの外面のうち前記直交方向において互いに反対側に臨む第１外面及び第２外面を備え、
前記第１外面側に配される第１の前記連結突起に第１の前記連結部材が組み付けられ、
前記第２外面側に配される第２の前記連結突起に第２の前記連結部材が組み付けられ、
一組の前記ボルトと前記ナットが、第１の前記連結突起、第１の前記連結部材、第２の前記連結突起、及び第２の前記連結部材を貫通するように締結される請求項１又は請求項２に記載のバッテリモジュールユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリモジュールユニットに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１に開示されるバッテリパックは、複数の温度調整装置を備えている。温度調整装置は、中空体と、中空体に収容される複数のバッテリセルと、を有している。複数の温度調整装置は、積層可能な構成となっている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／０６７９２３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、積層される複数の温度調整装置において、隣接する温度調整装置同士の具体的な連結構造が開示されていない。例えば、隣接する温度調整装置同士の連結構造として、各温度調整装置において幅方向に突出する突起を形成し、ボルト及びナットの締結によって隣接する突起同士を連結する構成が考えられる。しかしながら、このような構成では、突起が温度調整装置の外表面から幅方向に突出することで、幅方向のサイズが増大する懸念がある。
【０００５】
本発明は上記のような事情に基づいて完成されたものであって、幅方向のサイズの増大を抑制しつつバッテリモジュール同士を良好に連結し得るバッテリモジュールユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のバッテリモジュールユニットは、
流体を用いて温度調整を行う複数のバッテリモジュール同士が連結されたバッテリモジュールユニットであって、
互いに連結する一対の前記バッテリモジュールの連結端部は、連結方向に直交する幅方向の全範囲内で、前記連結方向に直交する直交方向に突出する連結突起を有し、
互いに連結する一対の前記バッテリモジュールの一対の前記連結突起を前記連結方向で挟む一対の連結片を具備する連結部材と、
前記連結部材を一対の前記バッテリモジュールに組み付けるように締結されるボルト及びナットと、
を備え、
一対の前記連結片のうちの少なくとも一方は、前記ボルト及び前記ナットの軸線方向に対して傾斜し、前記連結突起に摺接する傾斜面を具備し、
前記連結部材が、前記ボルトと前記ナットの締結に伴って、一対の前記連結突起を接近させるように押圧する。
【発明の効果】
【０００７】
この構成によれば、幅方向のサイズの増大を抑制しつつバッテリモジュール同士を良好に連結し得るバッテリモジュールユニットを提供できる。
【図面の簡単な説明】
【０００８】

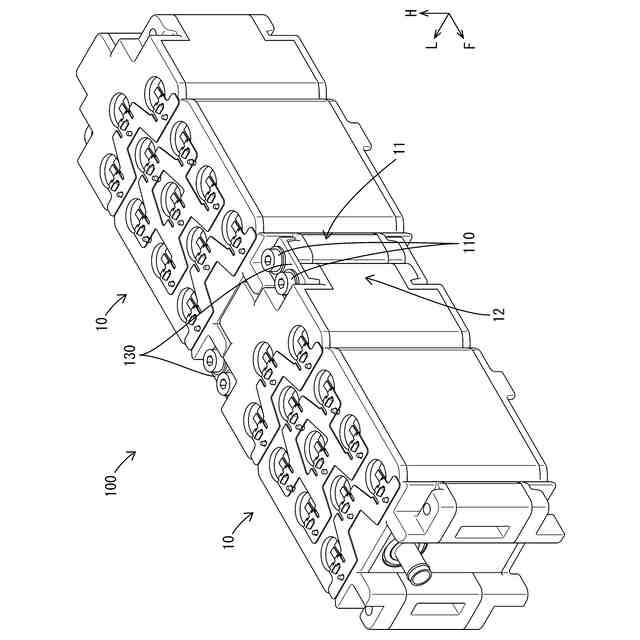

実施例１のバッテリモジュールユニットを概略的に示す斜視図

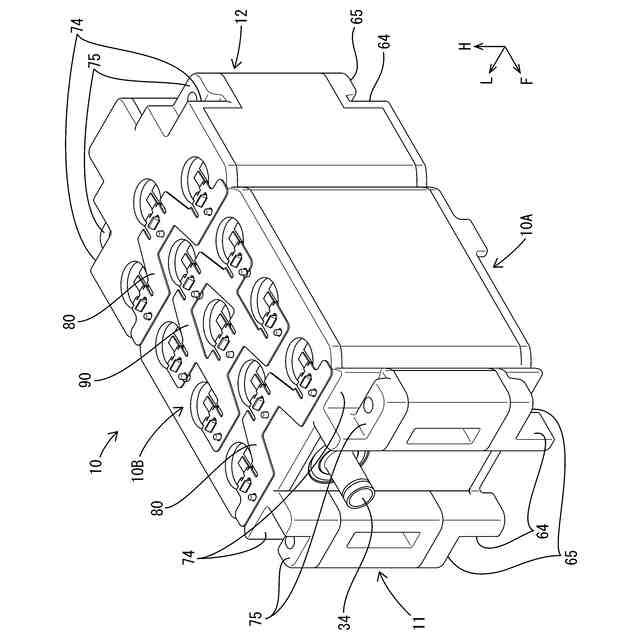

バッテリモジュールの前方側かつ上方側から見た斜視図

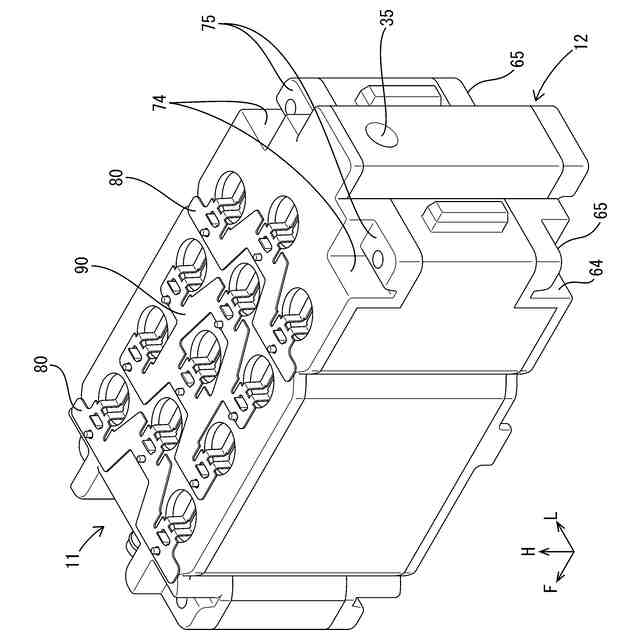

バッテリモジュールの後方側かつ上方側から見た斜視図

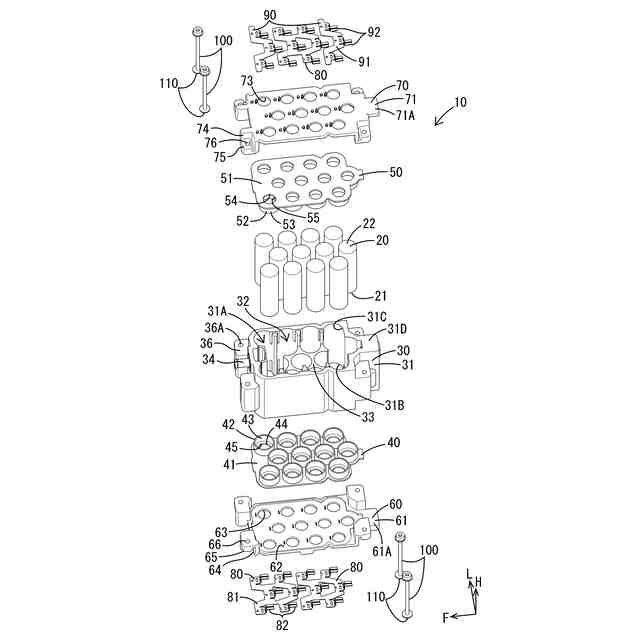

バッテリモジュールの分解斜視図

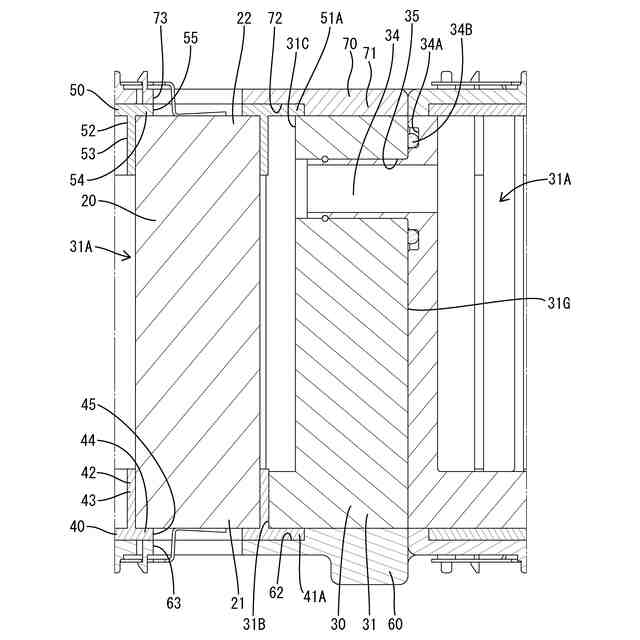

幅方向の中心を通るように切断したバッテリモジュールの一部を示す側断面図

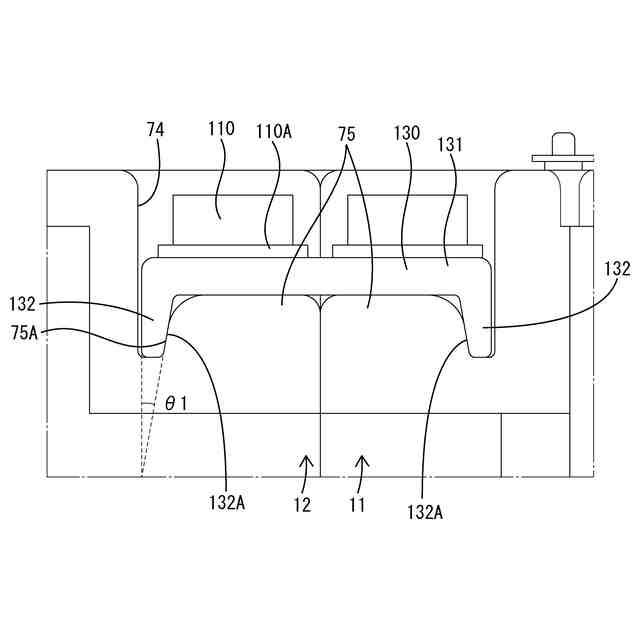

バッテリモジュールユニットにおける上側の連結部材及びその周辺を拡大して示す側面図

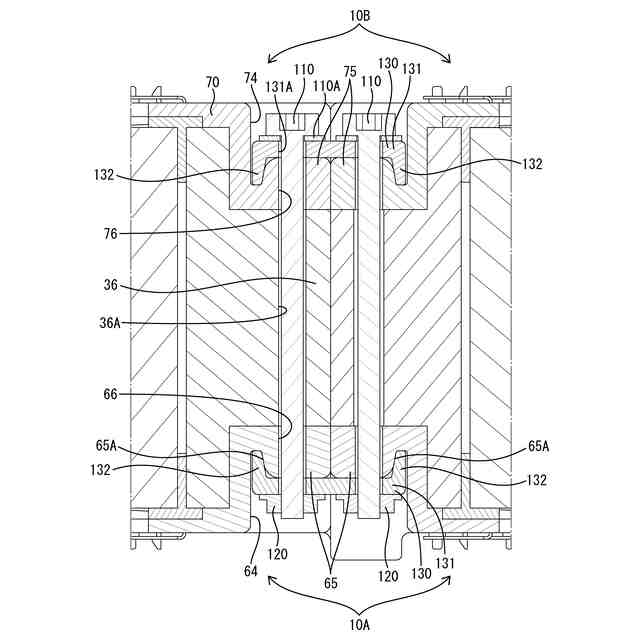

右側のボルト及びナットの中心軸を通るように切断したバッテリモジュールの一部を示す側断面図

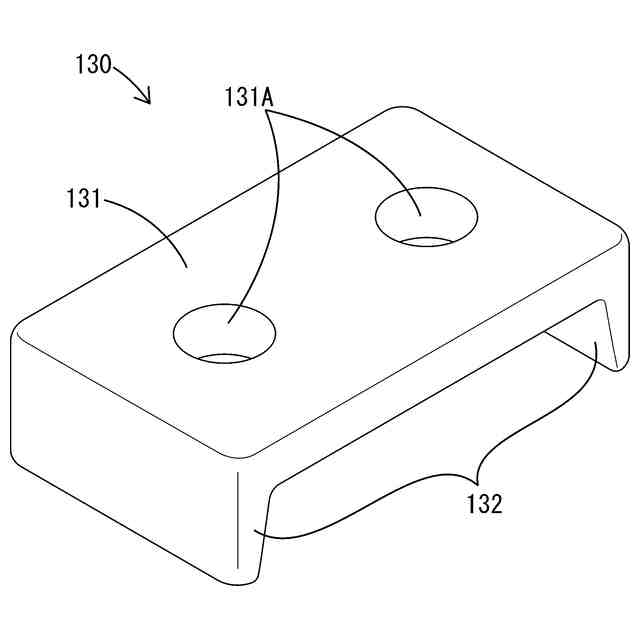

連結部材の斜視図

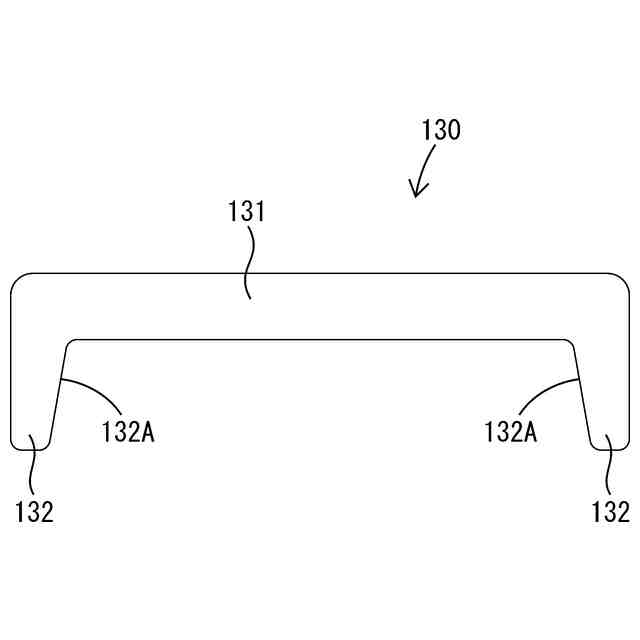

連結部材の側面図
実施例２のバッテリモジュールユニットにおける上方側の連結部材及びその周辺を拡大して示す側面図
【発明を実施するための形態】
【０００９】
〔１〕流体を用いて温度調整を行う複数のバッテリモジュール同士が連結されたバッテリモジュールユニットであって、
互いに連結する一対の前記バッテリモジュールの連結端部は、連結方向に直交する幅方向の全範囲内で、前記連結方向に直交する直交方向に突出する連結突起を有し、
互いに連結する一対の前記バッテリモジュールの一対の前記連結突起を前記連結方向で挟む一対の連結片を具備する連結部材と、
前記連結部材を一対の前記バッテリモジュールに組み付けるように締結されるボルト及びナットと、
を備え、
一対の前記連結片のうちの少なくとも一方は、前記ボルト及び前記ナットの軸線方向に対して傾斜し、前記連結突起に摺接する傾斜面を具備し、
前記連結部材が、前記ボルトと前記ナットの締結に伴って、一対の前記連結突起を接近させるように押圧するバッテリモジュールユニット。
【００１０】
この構成によれば、連結部材を一対のバッテリモジュールに組み付けるようにボルト及びナットを締結することで、ボルト及びナットの軸線方向に対して傾斜する連結片の傾斜面が連結突起に摺接する。これにより、連結部材が一対の連結突起を接近させるように押圧するため、一対のバッテリモジュール同士を連結方向に押し付けることができる。そのため、バッテリモジュール同士を良好に連結できる。その上で、連結突起は、連結方向に直交する幅方向の全範囲内で突出する構成であるため、幅方向へ突出しない。これにより、連結突起が幅方向へ突出する構成に比べて、バッテリモジュールユニットにおける幅方向のサイズの増大を抑制できる。したがって、幅方向のサイズの増大を抑制しつつバッテリモジュール同士を良好に連結し得るバッテリモジュールユニットを実現できる。
（【００１１】以降は省略されています）
