公開番号2025105655
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025067860,2024163310
出願日2025-04-17,2019-01-17
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/302 20060101AFI20250703BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】利便性または信頼性に優れた新規な表示パネルを提供する。
【解決手段】表示領域と第1の機能層と第2の機能層とを有する表示パネルであって、表
示領域は画素を備え、画素は表示素子および画素回路を備える。また、第1の機能層は、
画素回路、走査線および第1の接続部を含み、表示素子は画素回路と電気的に接続され、
画素回路は走査線と電気的に接続される。また、第2の機能層は第1の機能層と重なる領
域を備え、第2の機能層は駆動回路および配線を含み、駆動回路は表示素子との間に画素
回路を挟むように設けられる。配線は、第1の接続部において、走査線と電気的に接続さ
れ、配線は駆動回路と電気的に接続される。

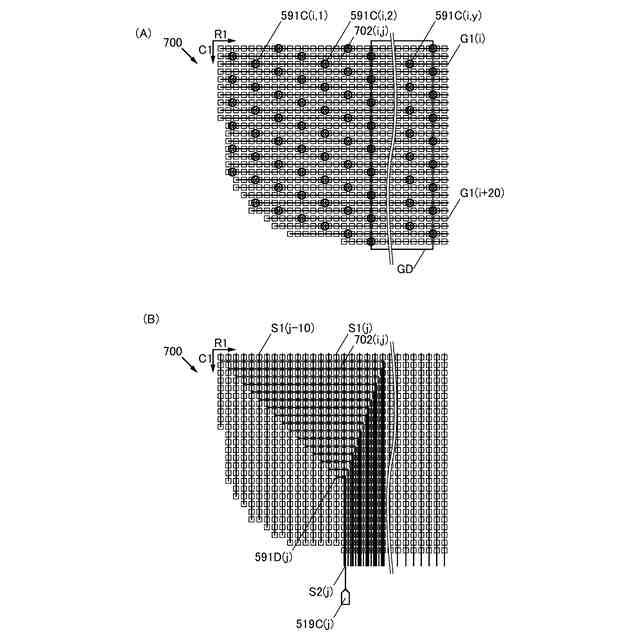

【選択図】図1
特許請求の範囲【請求項１】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路と重なる領域を有し、

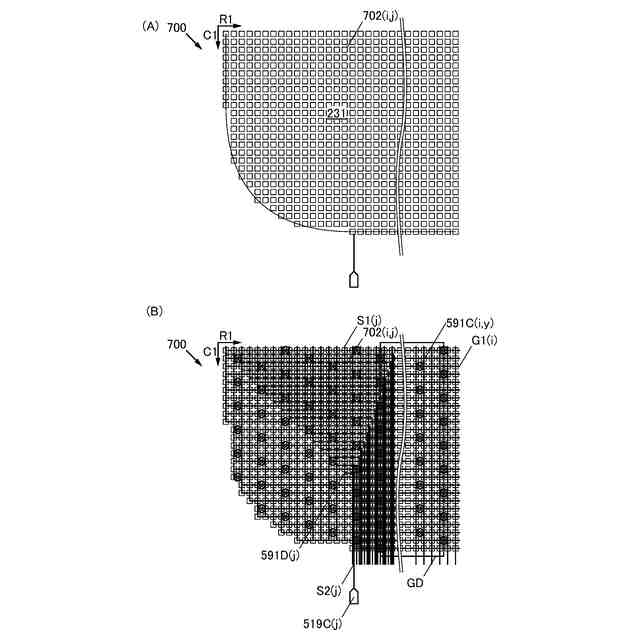

上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記曲線に沿った外形を有する、表示装置。
続きを表示（約 2,600 文字）【請求項２】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路と重なる領域を有し、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、酸化物半導体を有し、
前記曲線に沿った外形を有する、表示装置。
【請求項３】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路と重なる領域を有し、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、インジウム酸化物を有し、
前記曲線に沿った外形を有する、表示装置。
【請求項４】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路及び前記表示素子と重なる領域を有し、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記曲線に沿った外形を有する、表示装置。
【請求項５】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路及び前記表示素子と重なる領域を有し、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、酸化物半導体を有し、
前記曲線に沿った外形を有する、表示装置。
【請求項６】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記画素回路及び前記表示素子と重なる領域を有し、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、インジウム酸化物を有し、
前記曲線に沿った外形を有する、表示装置。
【請求項７】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記表示領域と重なり、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記曲線に沿った外形を有する、表示装置。
【請求項８】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記表示領域と重なり、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、酸化物半導体を有し、
前記曲線に沿った外形を有する、表示装置。
【請求項９】
表示領域と、配線と、前記配線と電気的に接続された駆動回路と、接続部と、を有し、
前記表示領域は、画素を有し、
前記画素は、画素回路と、前記画素回路と電気的に接続された表示素子と、を有し、
前記配線は、前記画素回路と電気的に接続され、
前記接続部は、前記駆動回路と前記画素回路とを電気的に接続する機能を有し、
断面視において、前記接続部は前記表示領域と重なり、
上面視において、前記表示領域の輪郭は曲線を有し、前記曲線に沿って前記画素が配置され、
前記画素回路は、トランジスタを有し、
前記トランジスタのチャネル形成領域は、インジウム酸化物を有し、
前記曲線に沿った外形を有する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示パネル、表示装置、入出力装置または情報処理装置に関する。
続きを表示（約 1,400 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の
一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明
の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・
オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明
の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、
それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
表示領域と端子電極とを有し、端子電極は表示領域と互いに重なり、端子電極は表示領域
の非表示面側から外部電極と電気的に接続する表示装置が知られている（特許文献１）。
【０００４】
また、表示画面となるフレキシブルなパネル基板と、上記パネル基板の、表示画面となる
面とは反対側の面上に縦横に配された表示素子とを備えた表示部と、駆動回路部とを有し
、上記駆動回路部が、フレキシブルな駆動回路基板上にフレキシブルな半導体材料により
形成された半導体素子が実装されてなる表示装置が知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２０１６／０３００８５３号明細書
米国特許出願公開第２００２／００７１０８２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、利便性または信頼性に優れた新規な表示パネルを提供することを課題
の一とする。または、利便性または信頼性に優れた新規な表示装置を提供することを課題
の一とする。または、利便性または信頼性に優れた新規な入出力装置を提供することを課
題の一とする。または、利便性または信頼性に優れた新規な情報処理装置を提供すること
を課題の一とする。または、新規な表示パネル、新規な表示装置、新規な入出力装置、新
規な情報処理装置または新規な半導体装置を提供することを課題の一とする。
【０００７】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一
態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００８】

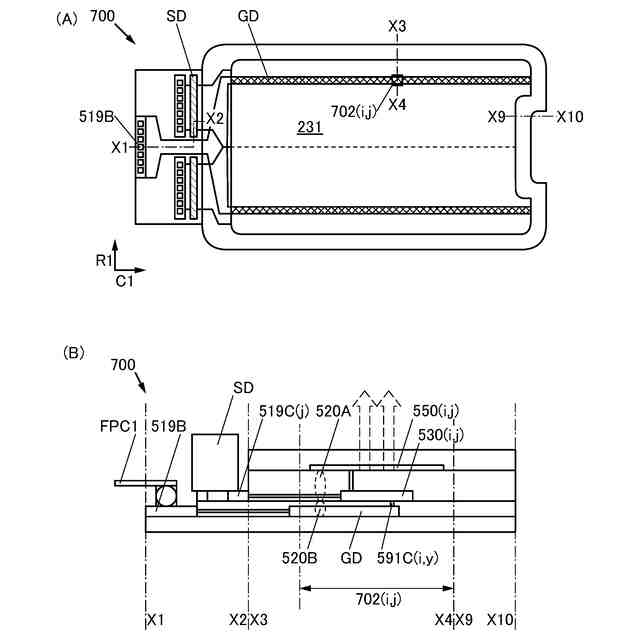

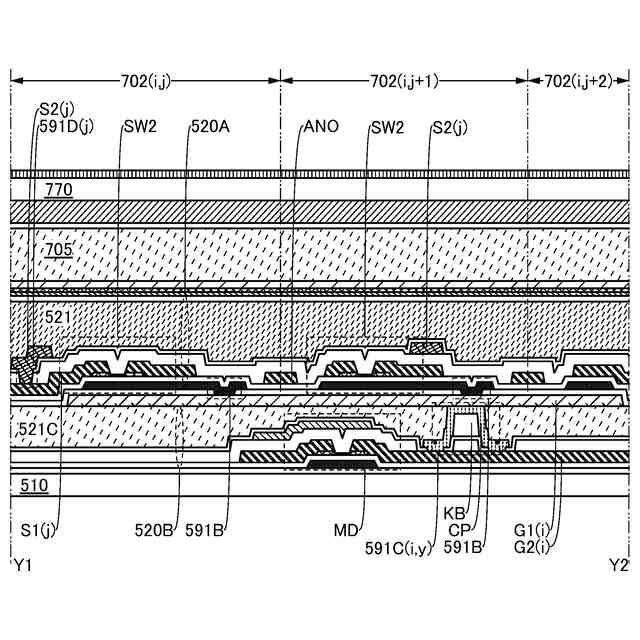

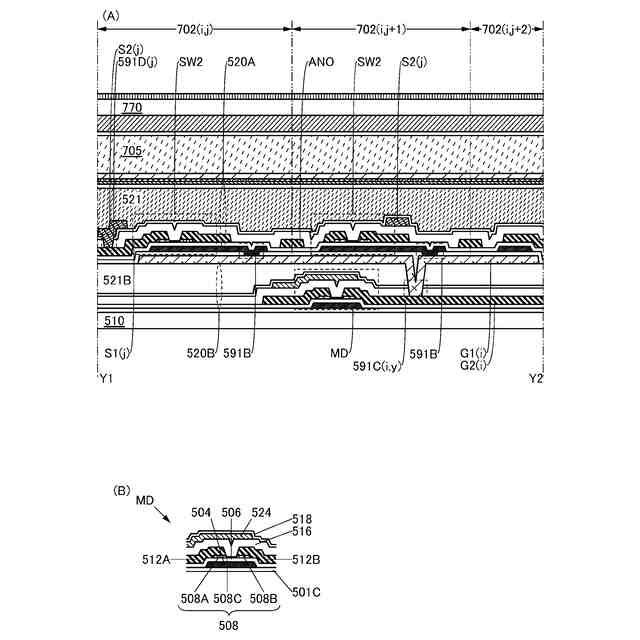

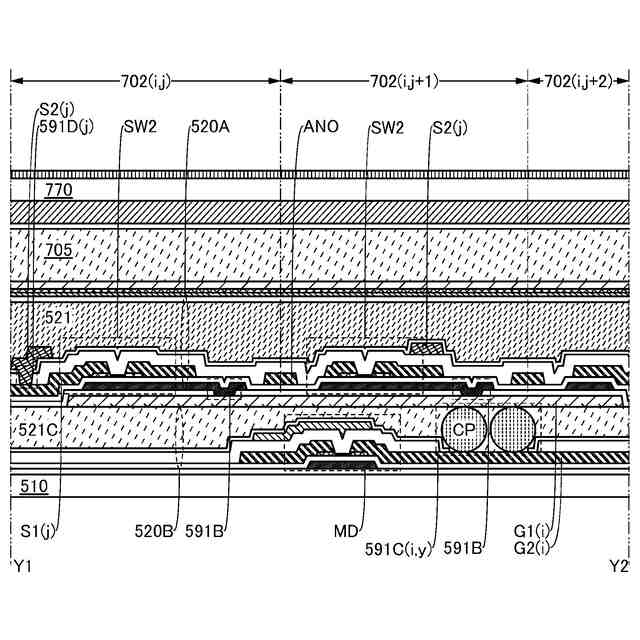

（１）本発明の一態様は、表示領域２３１と、第１の機能層５２０Ａと、第２の機能層５
２０Ｂと、第１の接続部５９１Ｃ（ｉ，ｙ）と、を有する表示パネル７００である。
【０００９】

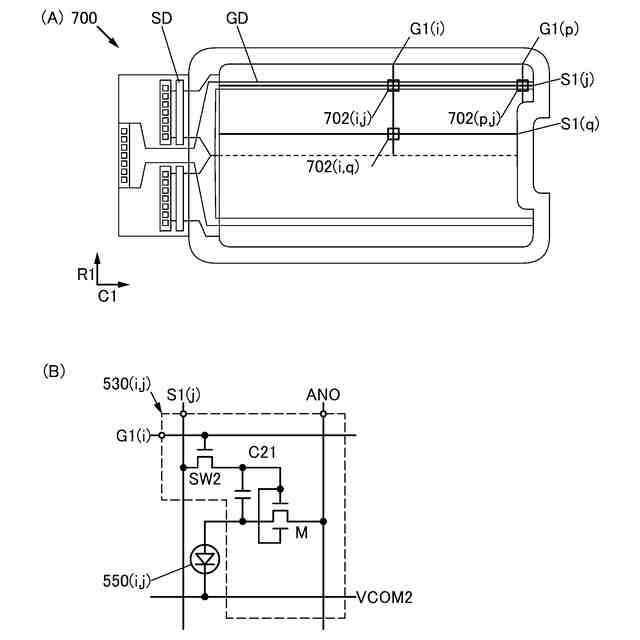

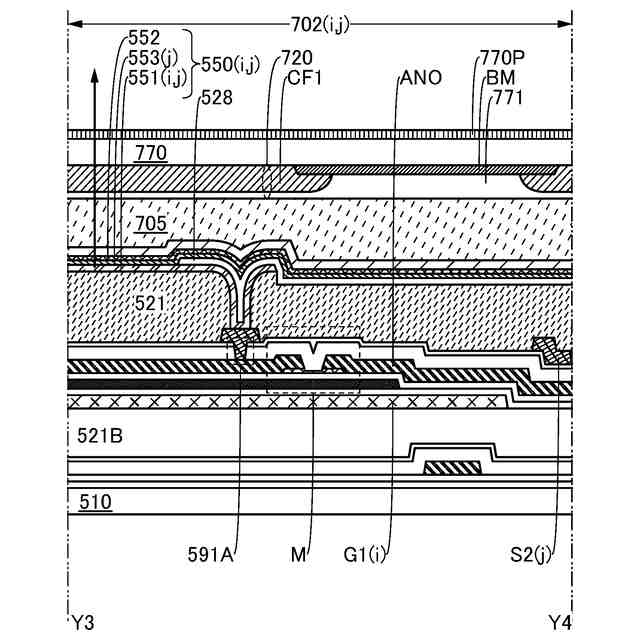

表示領域２３１は、画素７０２（ｉ，ｊ）を備える。画素７０２（ｉ，ｊ）は、表示素子
５５０（ｉ，ｊ）および画素回路５３０（ｉ，ｊ）を備える。
【００１０】

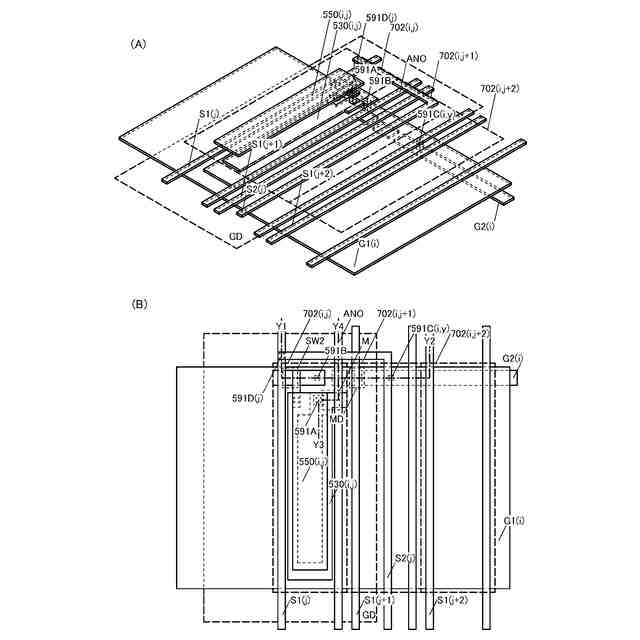

第１の機能層５２０Ａは、画素回路５３０（ｉ，ｊ）および走査線Ｇ１（ｉ）を含み、表
示素子５５０（ｉ，ｊ）は、画素回路５３０（ｉ，ｊ）と電気的に接続される。
（【００１１】以降は省略されています）
