公開番号2025105447
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2024182308
出願日2024-10-18
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類G09F 9/30 20060101AFI20250703BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】背面側の受光装置が正常に光を受信可能な光透過構造を有する表示装置を提供する。
【解決手段】表示装置は、画像表示が可能な表示領域と、表示領域の外側の非表示領域とを含む基板と、表示領域に含まれ、複数の発光素子をそれぞれ含む複数のサブピクセルと、複数のサブピクセルに、画像表示用のデータ信号を供給するための複数のデータラインとを含む。表示領域は、光を透過させることができる第1の領域と、第1の領域の外側に位置する第2の領域とを含む。第2の領域は、第1の領域の上方に位置する上部領域と、第1の領域の下方に位置する下部領域とを含む。複数のデータラインは、上部領域、第1の領域、及び下部領域を全て通過する第1のデータライン、上部領域に配置される上部データライン、下部領域に配置される下部データライン、及び上部データラインと下部データラインとを電気的に接続し、第1の領域を迂回する迂回配線を含む。
【選択図】図10
特許請求の範囲【請求項１】

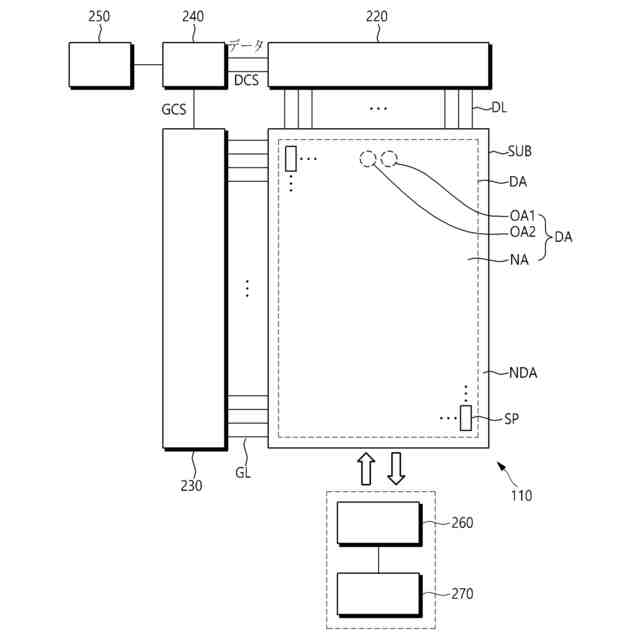

画像表示が可能な表示領域と、前記表示領域の外側の非表示領域とを含む基板、
前記表示領域に含まれ、複数の発光素子をそれぞれ含む複数のサブピクセル、及び

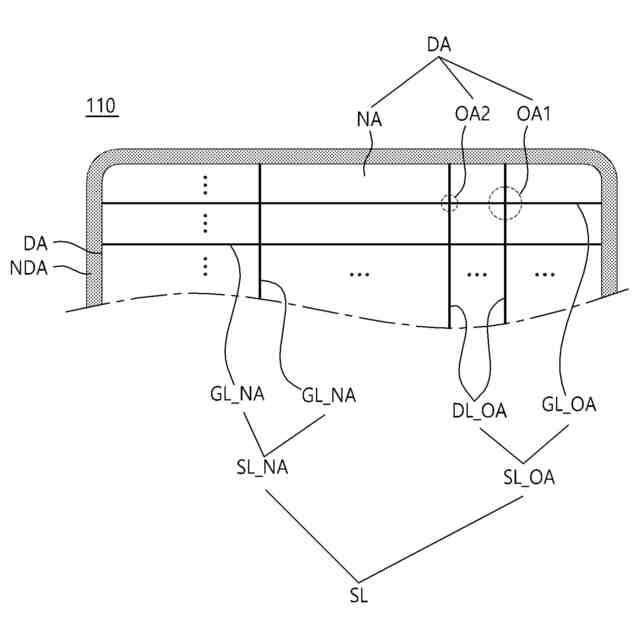

前記複数のサブピクセルに、画像表示のためのデータ信号を供給するための複数のデータラインを含み、
前記表示領域は、光を透過させることができる第１の領域と、前記第１の領域の外側に位置する第２の領域とを含み、前記第２の領域は、前記第１の領域の上方に位置する上部領域と、前記第１の領域の下方に位置する下部領域とを含み、
前記複数のデータラインは、
前記上部領域に配置された上部データライン、
前記下部領域に配置された下部データライン、及び
前記上部データラインと前記下部データラインとを電気的に接続し、前記第１の領域を迂回する迂回配線を含む、表示装置。
続きを表示（約 970 文字）【請求項２】
前記複数のデータラインは、前記上部領域から前記下部領域に延びる第１のデータラインをさらに含む、請求項１に記載の表示装置。
【請求項３】
前記迂回配線は、
前記上部データラインに接続される第１の迂回配線、
前記下部データラインに接続される第２の迂回配線、及び
前記第１の迂回配線と前記第２の迂回配線とを接続する第３の迂回配線を含む、請求項１に記載の表示装置。
【請求項４】
前記迂回配線と前記上部データラインとの交差点と、前記迂回配線と前記下部データラインとの交差点とは、接続点を有する、請求項１に記載の表示装置。
【請求項５】
前記上部データラインと前記第１の迂回配線との交差点に第１の接続点が形成され、
前記下部データラインと前記第２の迂回配線との交差点に第２の接続点が形成され、
前記第１の迂回配線と前記第３の迂回配線との交差点に第３の接続点が形成され、
前記第２の迂回配線と前記第３の迂回配線との交差点に第４の接続点が形成される、請求項３に記載の表示装置。
【請求項６】
前記迂回配線は、
横方向に延びる横迂回配線、及び
縦方向に延びる縦迂回配線を含む、請求項１に記載の表示装置。
【請求項７】
前記上部データラインと前記横迂回配線との交差点に第１の接続点が形成され、
前記下部データラインと前記横迂回配線との交差点に第２の接続点が形成され、
前記横迂回配線と前記縦迂回配線との交差点に第３の接続点及び第４の接続点がそれぞれ形成される、請求項６に記載の表示装置。
【請求項８】
前記横迂回配線は、第１の金属層に配置され、
前記縦迂回配線は、前記第１の金属層とは異なる第２の金属層に配置される、請求項６に記載の表示装置。
【請求項９】
前記第２の金属層は、前記第１の金属層よりも上部にある、請求項８に記載の表示装置。
【請求項１０】
前記横迂回配線、前記上部データライン及び前記下部データラインは、メッシュ形態を形成する、請求項６に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、表示装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

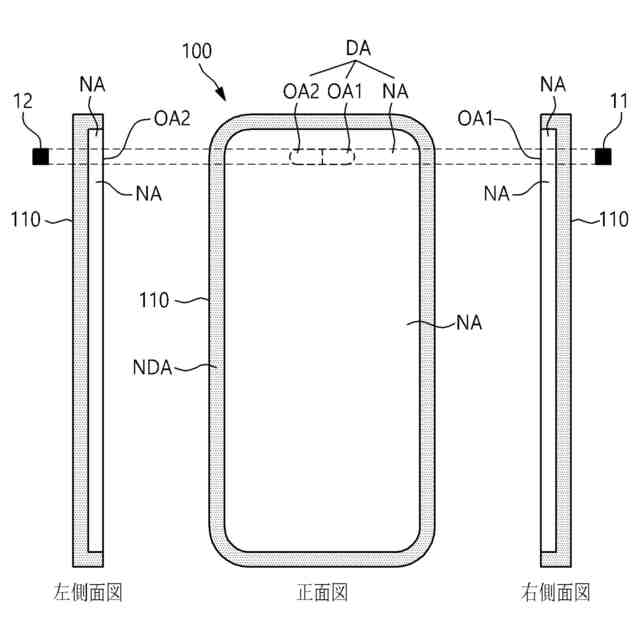

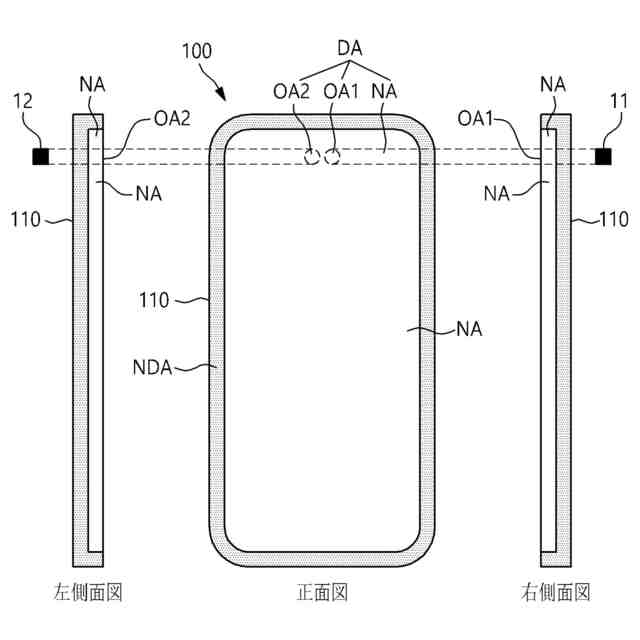

技術の発展に伴い、表示装置は、画像表示機能の他に、撮影機能及び各種の感知機能などを提供することができる。このために、表示装置は、カメラや感知センサなどの電子装置（受光装置又はセンサともいう）を備えなければならない。
【０００３】
電子装置は、表示装置の前面からの光を受ける必要があるため、光を受け取る位置に設置しなければならない。したがって、従来の表示装置では、カメラ（カメラレンズ）及び感知センサが前面に露出されるしかなかった。その結果、表示装置のベゼルが大きくなったり、表示装置の設計に大きな制約があったりする。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の実施形態は、受光する必要のある電子装置が前面に露出せずに、電子装置が正常に光（例えば、可視光、赤外線、又は紫外線など）を受信することができる光透過構造を有する表示装置を提供することができる。
【０００５】

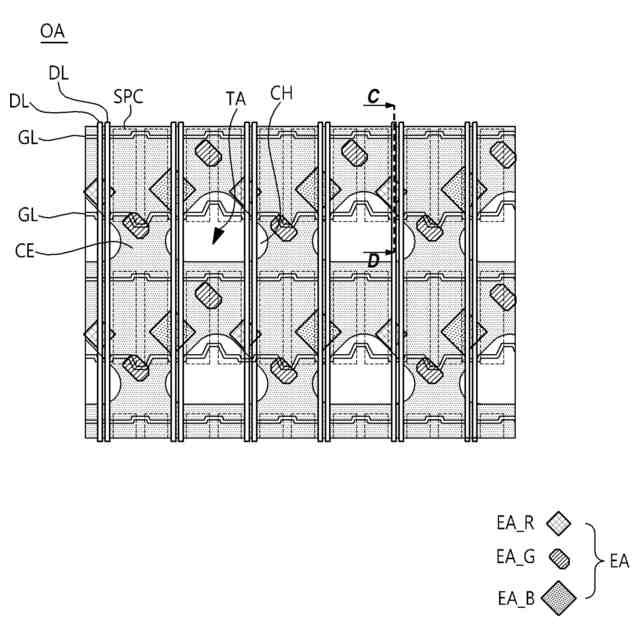

本開示の実施形態は、光が透過可能な光学領域（第１の領域）の透過率を向上させることができる表示装置を提供することができる。
【０００６】
本開示の実施形態は、光が透過可能な光学領域（第１の領域）における金属比率を低減する構造を有する表示装置を提供することができる。
【０００７】
本開示の実施形態は、光学領域（第１の領域）を透過する光を用いる感知センサの感知性能を向上させることができるパネル構造を有する表示装置を提供することができる。
【０００８】
本開示の実施形態は、光学領域（第１の領域）を透過する光を用いるカメラのカメラ性能を向上させることができるパネル構造を有する表示装置を提供することができる。
【課題を解決するための手段】
【０００９】

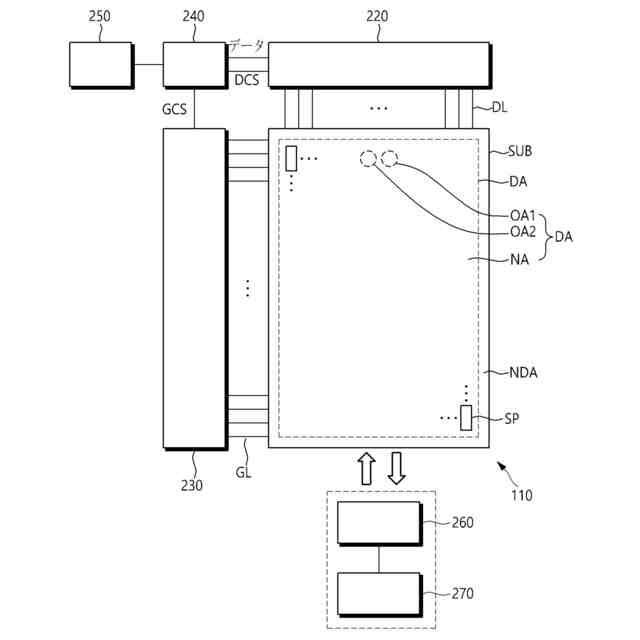

本開示の実施形態による表示装置は、画像表示が可能な表示領域と、表示領域の外側の非表示領域とを含む基板、表示領域に含まれ、複数の発光素子をそれぞれ含む複数のサブピクセル、及び複数のサブピクセルに、画像表示のためのデータ信号を供給するための複数のデータラインを含むことができる。
【００１０】
表示領域は、光を透過させることができる第１の領域と、第１の領域の外側に位置する第２の領域とを含むことができる。
（【００１１】以降は省略されています）
