公開番号2025105116
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223430
出願日2023-12-28
発明の名称レーザマーキング装置及び情報処理方法
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人栄光事務所
主分類B23K 26/00 20140101AFI20250703BHJP(工作機械;他に分類されない金属加工)
要約【課題】印字パターンの印字画像を汎用制御機器と共有して、汎用制御機器により印字画像を可視化できるレーザマーキング装置を提供する。
【解決手段】レーザマーキング装置は、レーザ光源から出射されたレーザ光を光走査手段にて走査して加工対象物にマーキング加工を行うレーザマーキング装置であって、プロセッサと、通信デバイスと、を備え、プロセッサは、少なくとも、加工対象物にマーキング加工する印字パターンに関する情報と、マーキング加工可能な加工エリアのレイアウトに関するレイアウト情報と、を含むマーキング情報を取得し、通信デバイスを介して、汎用制御機器から命令として画像要求を受信し、画像要求に応じて、マーキング情報に基づいてーンの印字画像を生成し、印字画像に基づいてテキスト形式の画像データを生成し、通信デバイスを介して、画像要求に対する応答としてデータを汎用制御機器に送信する。
【選択図】図4
特許請求の範囲【請求項１】
レーザ光源から出射されたレーザ光を光走査手段にて走査して加工対象物にマーキング加工を行うレーザマーキング装置であって、
プロセッサと、通信デバイスと、を備え、
前記プロセッサは、
少なくとも、前記加工対象物にマーキング加工する印字パターンに関する情報と、マーキング加工可能な加工エリアのレイアウトに関するレイアウト情報と、を含むマーキング情報を取得し、
前記通信デバイスを介して、汎用制御機器から命令として画像要求を受信し、
前記画像要求に応じて、前記マーキング情報に基づいて前記印字パターンの印字画像を生成し、前記印字画像に基づいてテキスト形式の画像データを生成し、
前記通信デバイスを介して、前記画像要求に対する応答として前記画像データを前記汎用制御機器に送信する、
レーザマーキング装置。
続きを表示（約 1,000 文字）【請求項２】
前記レイアウト情報は、前記レーザマーキング装置の内部又は外部に設置されるカメラによって撮像される撮影画像を含む、
請求項１に記載のレーザマーキング装置。
【請求項３】
前記命令は、前記印字画像の幅、高さ、及び解像度の少なくとも１つを指定する第１のコマンドと、前記印字画像に対する前記印字パターンの位置及び前記印字画像の倍率の少なくとも１つを指定する第２のコマンドと、を含み、
前記プロセッサは、前記第１のコマンド及び前記第２のコマンドに基づいて、前記印字画像を生成する、
請求項１又は２に記載のレーザマーキング装置。
【請求項４】
前記画像データは、前記印字画像の前記幅、前記高さ、及び前記解像度の少なくとも１つの情報と、前記印字画像に対する前記印字パターンの前記位置及び前記印字画像の前記倍率の少なくとも１つの情報と、を含む、
請求項３に記載のレーザマーキング装置。
【請求項５】
前記プロセッサは、
前記汎用制御機器が結合可能な形式で前記画像データを分割して複数の画像分割データを生成し、
前記通信デバイスを介して、前記応答として前記複数の画像分割データを複数回に分けて送信する、
請求項１又は２に記載のレーザマーキング装置。
【請求項６】
前記レイアウト情報は、前記加工エリアに対する前記印字パターンの位置を計測するスケールに関する情報を含む、
請求項１又は２に記載のレーザマーキング装置。
【請求項７】
レーザ光源から出射されたレーザ光を光走査手段にて走査して加工対象物にマーキング加工を行うレーザマーキング装置の情報処理方法であって、
少なくとも、前記加工対象物にマーキング加工する印字パターンに関する情報と、マーキング加工可能な加工エリアのレイアウトに関するレイアウト情報と、を含むマーキング情報を取得するステップと、
汎用制御機器から命令として画像要求を受信するステップと、
前記画像要求に応じて、前記マーキング情報に基づいて前記印字パターンの印字画像を生成し、前記印字画像に基づいてテキスト形式の画像データを生成するステップと、
前記画像要求に対する応答として前記画像データを前記汎用制御機器に送信するステップと、
を有する情報処理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レーザマーキング装置及び情報処理方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来のレーザマーキング装置として、印字パターンに関するマーキング情報を設定するための設定部を有するコンソールと、コンソールを介して設定されたマーキング情報に基づいて印字パターンの印字イメージを表示画面のイメージ表示欄に表示する制御装置と、を備える装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１４９１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のレーザマーキング装置は、専用機器ではなく専用ツールを有していない汎用の制御機器（例えばＰＬＣ（ｐｒｏｇｒａｍｍａｂｌｅｌｏｇｉｃｃｏｎｔｒｏｌｌｅｒ、）又はＰＣ（ＰｅｒｓｏｎａｌＣｏｍｐｕｔｅｒ））への印字イメージの出力に対応していない。そのため、汎用の制御機器には印字イメージ（印字画像）を共有できず、汎用の制御機器が印字イメージを表示することが困難である。
【０００５】
本開示は、印字パターンの印字画像を汎用制御機器と共有して、汎用制御機器により印字画像を可視化できるレーザマーキング装置及び情報処理方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様は、レーザ光源から出射されたレーザ光を光走査手段にて走査して加工対象物にマーキング加工を行うレーザマーキング装置であって、プロセッサと、通信デバイスと、を備え、前記プロセッサは、少なくとも、前記加工対象物にマーキング加工する印字パターンに関する情報と、マーキング加工可能な加工エリアのレイアウトに関するレイアウト情報と、を含むマーキング情報を取得し、前記通信デバイスを介して、汎用制御機器から命令として画像要求を受信し、前記画像要求に応じて、前記マーキング情報に基づいて前記印字パターンの印字画像を生成し、前記印字画像に基づいてテキスト形式の画像データを生成し、前記通信デバイスを介して、前記画像要求に対する応答として前記画像データを前記汎用制御機器に送信する、レーザマーキング装置である。
【０００７】
本開示の一態様は、レーザ光源から出射されたレーザ光を光走査手段にて走査して加工対象物にマーキング加工を行うレーザマーキング装置の情報処理方法であって、少なくとも、前記加工対象物にマーキング加工する印字パターンに関する情報と、マーキング加工可能な加工エリアのレイアウトに関するレイアウト情報と、を含むマーキング情報を取得するステップと、汎用制御機器から命令として画像要求を受信するステップと、前記画像要求に応じて、前記マーキング情報に基づいて前記印字パターンの印字画像を生成し、前記印字画像に基づいてテキスト形式の画像データを生成するステップと、前記画像要求に対する応答として前記画像データを前記汎用制御機器に送信するステップと、を有する情報処理方法である。
【発明の効果】
【０００８】
本開示によれば、印字パターンの印字画像を汎用制御機器と共有して、汎用制御機器により印字画像を可視化できる。
【図面の簡単な説明】
【０００９】

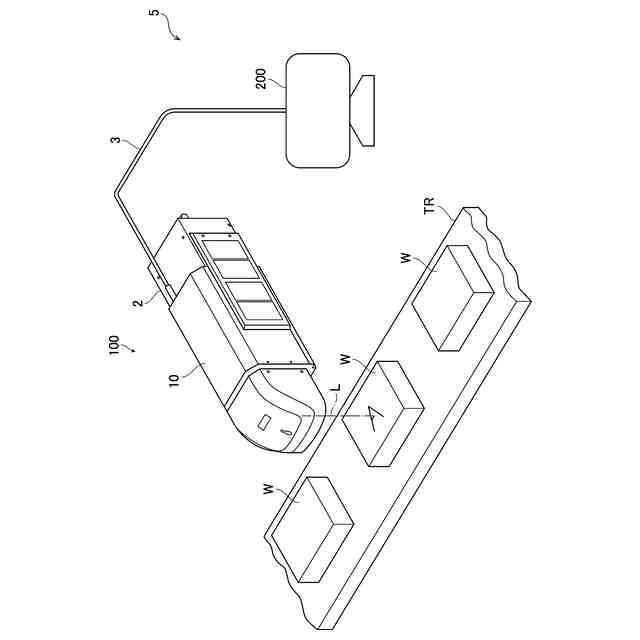

本開示の実施形態におけるレーザマーキングシステムの概略構成例を示す斜視図である。

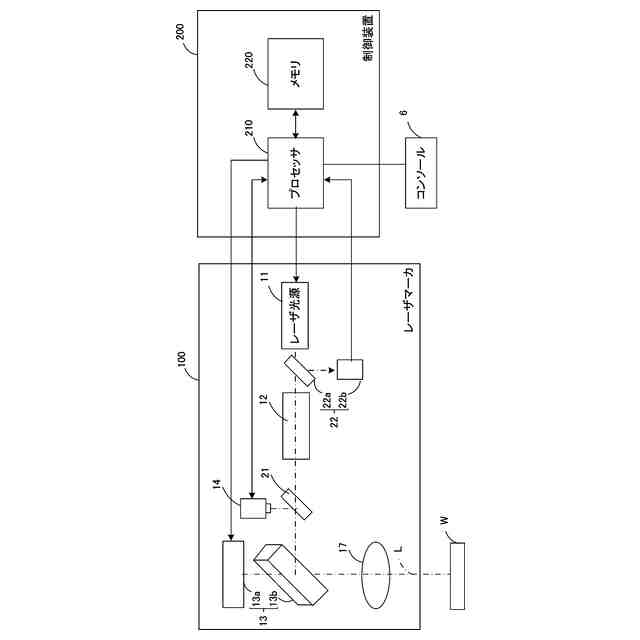

レーザマーキングシステムの概略構成例を示すブロック図

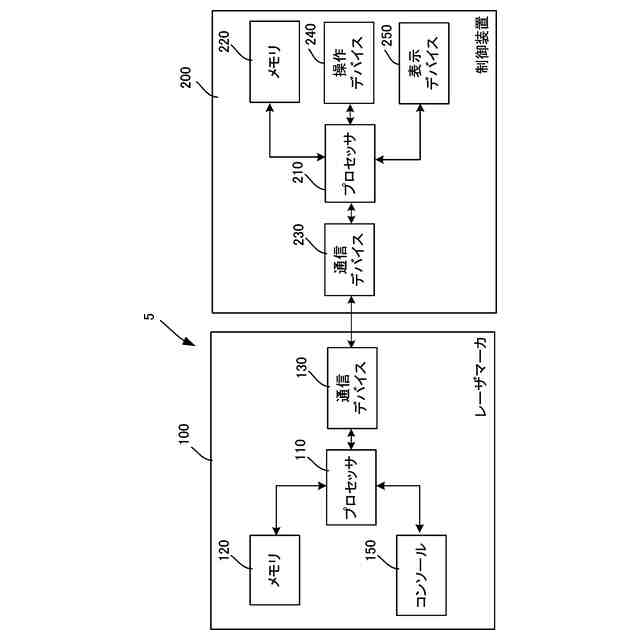

レーザマーキングシステムのハードウェアの一例を示すブロック図

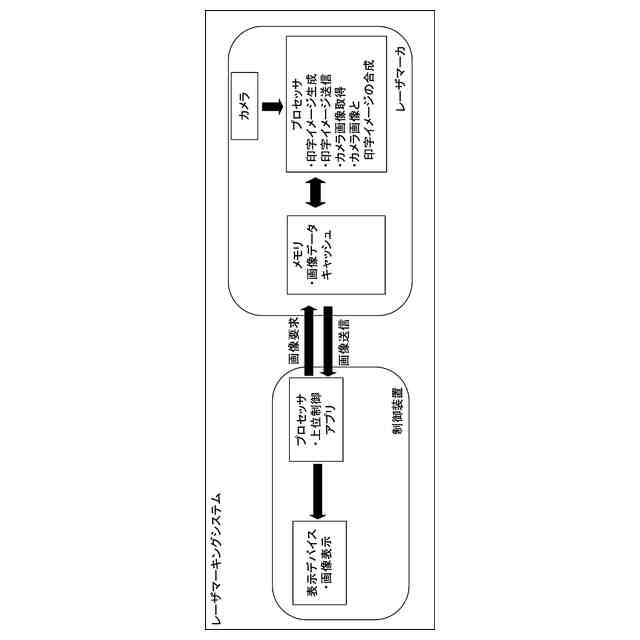

レーザマーキングシステムの機能の概要を示す図

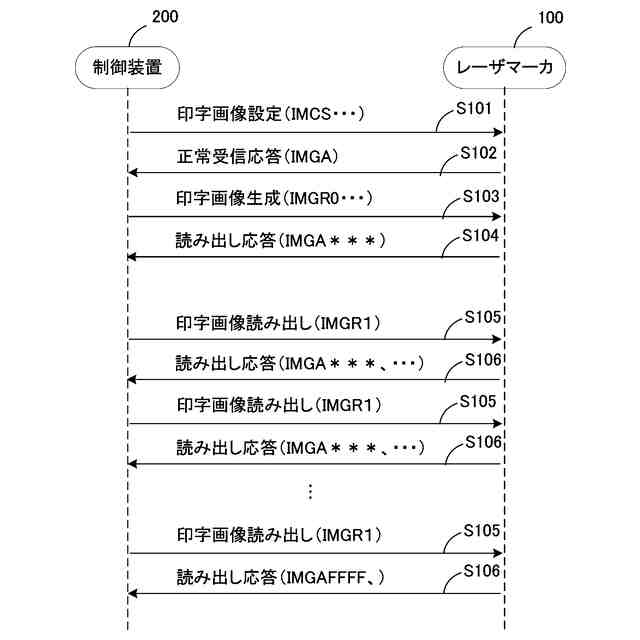

レーザマーキングシステムによる動作例を示すシーケンス図

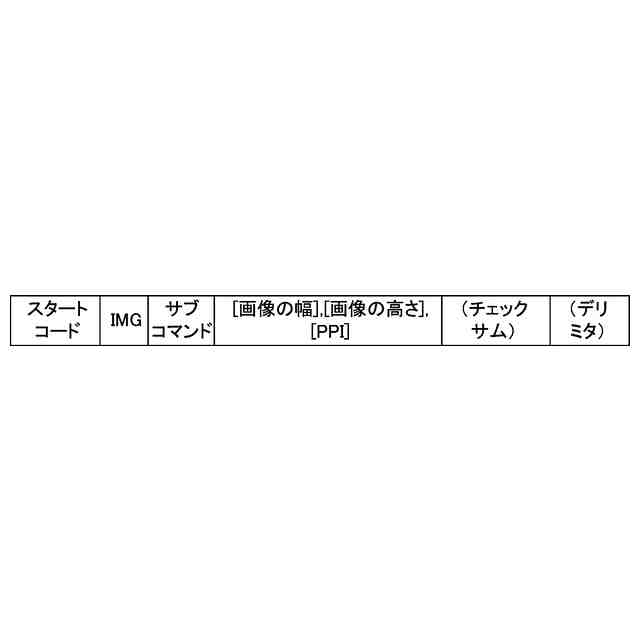

ＩＭＣコマンドの一例を示す図

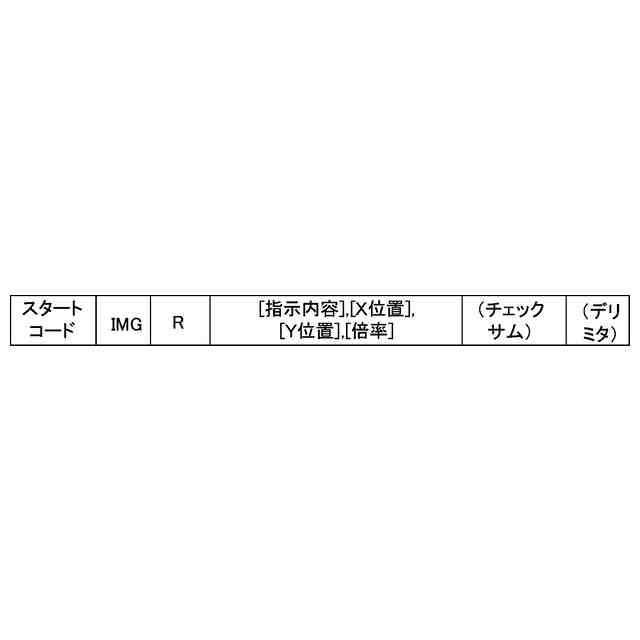

ＩＭＧＲ０コマンドの一例を示す図
ＩＭＧＡコマンドの一例を示す図

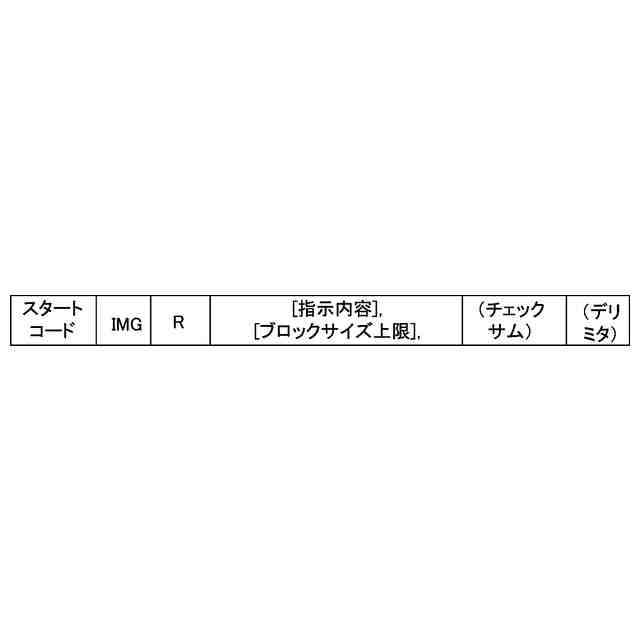

ＩＭＧＲ１コマンドの一例を示す図
ＩＭＧＡコマンドの一例を示す図
ＩＭＧコマンドに対応する印字画像の第１例を示す図
ＩＭＧコマンドに対応する印字画像の第２例を示す図
ＩＭＧコマンドに対応する印字画像の第３例を示す図
ＩＭＧコマンドに対応する印字画像の第４例を示す図
ＩＭＧコマンドに対応する印字画像の第５例を示す図
ユーザツールの画面表示の第１例を示す図
ユーザツールの画面表示の第２例を示す図
【発明を実施するための形態】
【００１０】
以下、適宜図面を参照しながら、実施形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明や実質的に同一の構成に対する説明を省略する場合がある。これは、以下の説明が不必要に冗長になることを避け、当業者の理解を容易にするためである。尚、添付図面及び以下の説明は、当業者が本開示を十分に理解するために提供されるものであり、これらにより特許請求の範囲に記載の主題を限定することは意図されていない。
（【００１１】以降は省略されています）
