公開番号2025104307
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024226201
出願日2024-12-23
発明の名称情報処理システム、情報処理方法
出願人株式会社半導体エネルギー研究所
代理人
主分類G06F 30/30 20200101AFI20250702BHJP(計算;計数)
要約【課題】利便性、有用性または信頼性に優れた新規な情報処理システムを提供する。

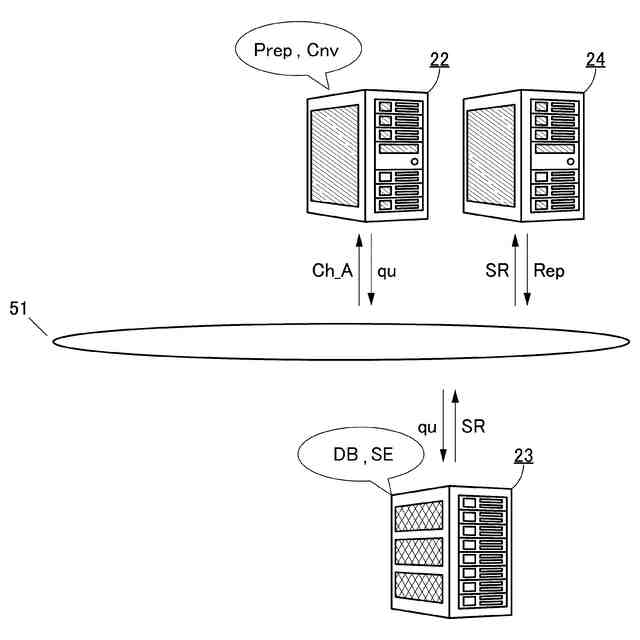

【解決手段】情報処理システムは3つのコンポーネントで構成される。第1のコンポーネントは、特性情報を受け付け、前処理部と変換部を経てクエリを作成し、第2のコンポーネントに渡す。特性情報には応答曲線が含まれ、前処理部で正規化済み曲線に変換され、変換部で特徴ベクトルに変換される。第2のコンポーネントは、クエリを受け付け、検索エンジンを用いてデータベースから検索結果を取得し、第3のコンポーネントに渡す。検索結果には回路設計情報が含まれる場合がある。第3のコンポーネントは、検索結果を受け付け、報告書を作成する。この報告書には回路設計情報が含まれる。
【選択図】図1
特許請求の範囲【請求項１】
第１のコンポーネントと、
第２のコンポーネントと、
第３のコンポーネントと、を有し、
前記第１のコンポーネントは、特性情報を受け付ける機能と、前処理部と、変換部と、クエリを作成して、前記第２のコンポーネントに受け渡す機能と、を備え、

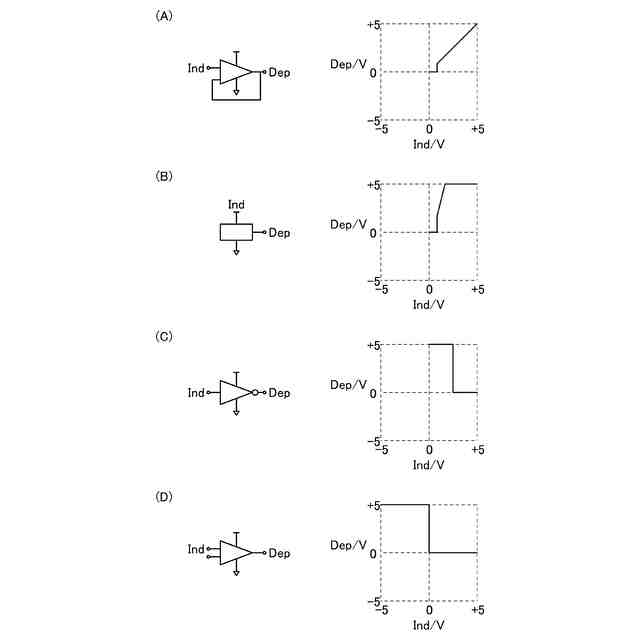

前記特性情報は、第１の応答曲線を含み、
前記第１の応答曲線は、独立変数および従属変数を含み、

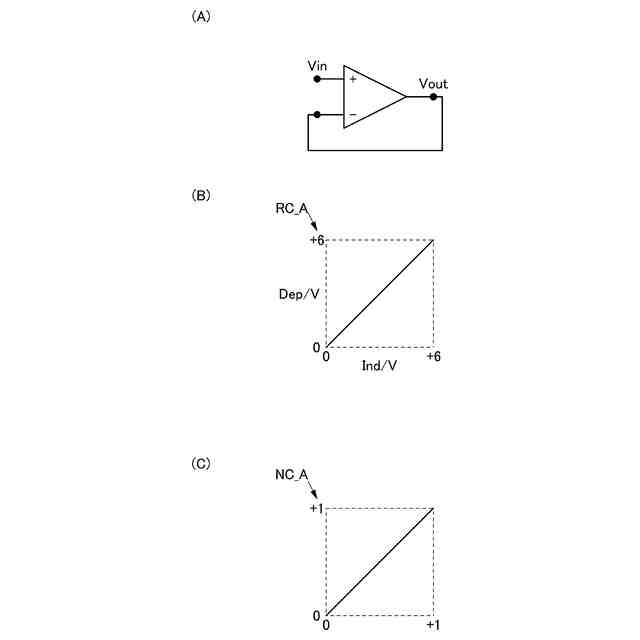

前記前処理部は、前記第１の応答曲線を正規化済み曲線に変換する機能を備え、
前記変換部は、前記独立変数および前記従属変数の組み合わせに基づいて、変換器を選択する機能を備え、

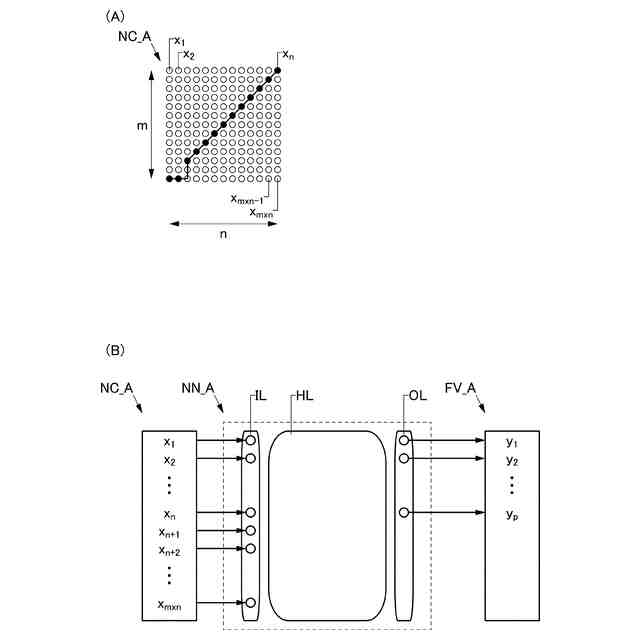

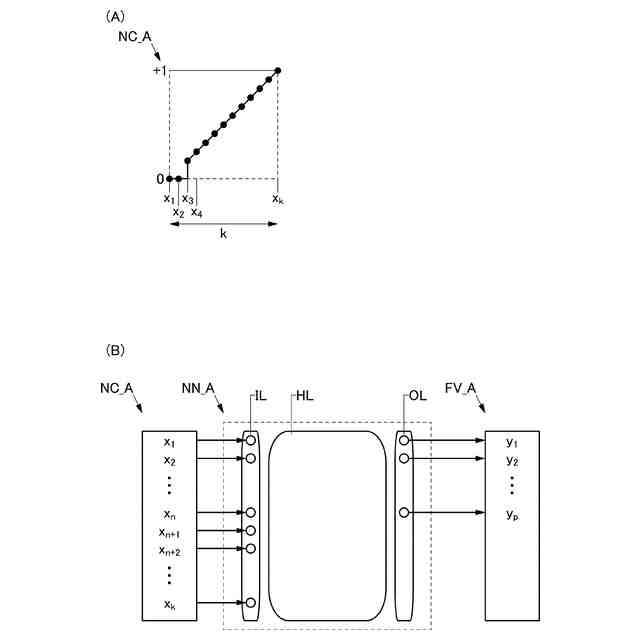

前記変換器は、前記正規化済み曲線を第１の特徴ベクトルに変換する機能を備え、
前記正規化済み曲線は、第１の所定の範囲に正規化された前記独立変数および第２の所定の範囲に正規化された前記従属変数を含み、
前記クエリは、前記第１の特徴ベクトルを含み、
前記第２のコンポーネントは、前記クエリを受け付ける機能と、検索エンジンを用いた処理を行う機能と、検索結果を前記第３のコンポーネントに受け渡す機能と、を備え、
前記検索エンジンは、前記クエリに応じて、データベースから、前記検索結果を取得する機能を備え、

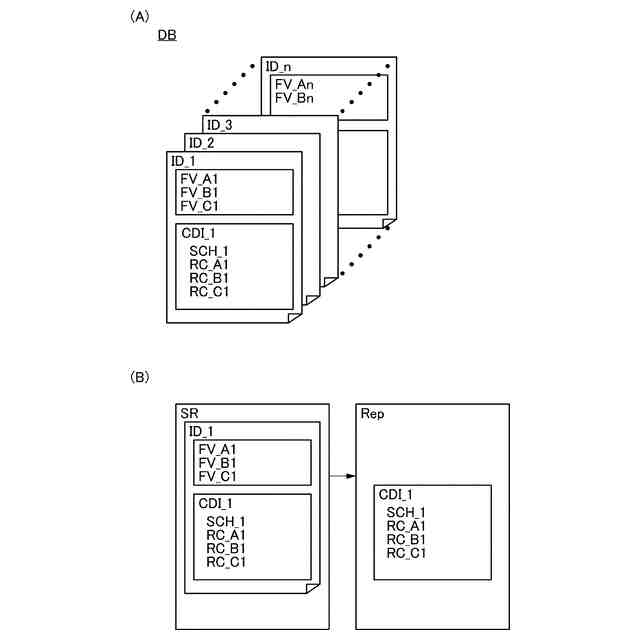

前記データベースは、レコードを格納し、
前記レコードは、回路設計情報および前記回路設計情報と関連付けられた第２の特徴ベクトルを含み、
前記検索結果は、前記第１の特徴ベクトルと類似する前記第２の特徴ベクトルと関連付けられた、前記回路設計情報を含み、
前記第３のコンポーネントは、前記検索結果を受け付けて、報告書を作成する機能を備え、
前記報告書は、前記回路設計情報を含む、情報処理システム。
続きを表示（約 2,300 文字）【請求項２】

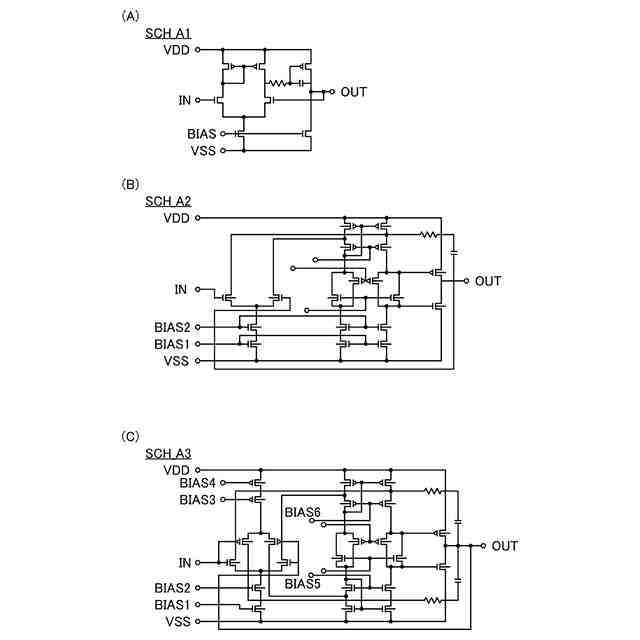

前記回路設計情報は、回路図を含み、
前記報告書は、前記回路図を含む、請求項１に記載の情報処理システム。
【請求項３】
前記回路設計情報は、前記回路図に表現された電子回路の第２の応答曲線を含み、
前記報告書は、前記回路図および前記第２の応答曲線を含む、請求項２に記載の情報処理システム。
【請求項４】
第４のコンポーネントと、
第５のコンポーネントと、を有し、
前記第４のコンポーネントは、デバイスモデルを受け付けて、前記第５のコンポーネントに受け渡す機能と、前記報告書を受け付けて提供する機能と、を備え、

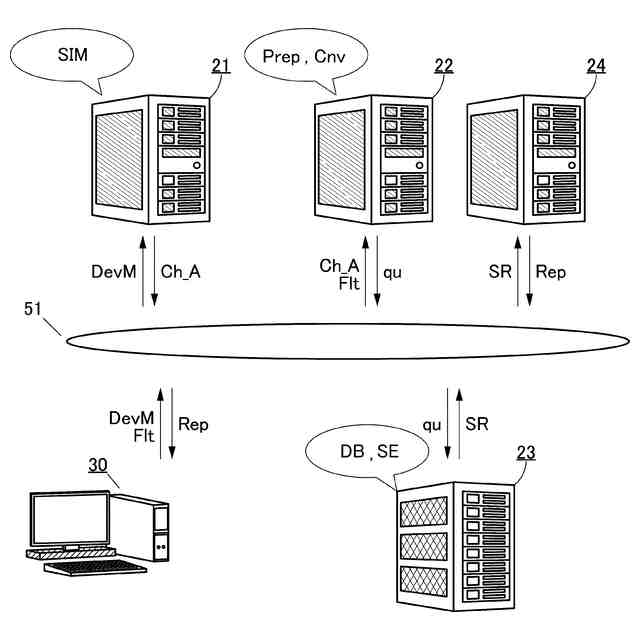

前記第５のコンポーネントは、前記デバイスモデルを受け付けて、電子回路シミュレータを用いた処理を行う機能と、前記特性情報を前記第１のコンポーネントに受け渡す機能と、備え、
前記電子回路シミュレータは、前記デバイスモデルから、前記特性情報を生成する機能を備え、
前記第３のコンポーネントは、前記報告書を前記第４のコンポーネントに受け渡す機能を備える、請求項３に記載の情報処理システム。
【請求項５】
前記第４のコンポーネントは、絞り込み条件を受け付けて、前記第１のコンポーネントに受け渡す機能を備え、
前記第１のコンポーネントは、前記絞り込み条件を受け付ける機能を備え、
前記クエリは、前記絞り込み条件を含む、請求項４に記載の情報処理システム。
【請求項６】
第１のステップ乃至第６のステップを有する情報処理方法であって、
前記第１のステップにおいて、第１のコンポーネントは特性情報を受け付け、
前記特性情報は、応答曲線を含み、
前記応答曲線は、独立変数および従属変数を含み、
前記第２のステップにおいて、前記第１のコンポーネントは、前記独立変数および前記従属変数の組み合わせに基づいて、変換器を選択し、
前記変換器は、前記応答曲線を第１の特徴ベクトルに変換する機能を備え、
前記第３のステップにおいて、前記第１のコンポーネントは、クエリを作成し、前記クエリを第２のコンポーネントに受け渡し、
前記クエリは、前記第１の特徴ベクトルを含み、
前記第４のステップにおいて、前記第２のコンポーネントは前記クエリを受け付けて、検索エンジンを用いて、前記クエリに応じて、データベースから、検索結果を取得し、
前記データベースは、レコードを格納し、
前記レコードは、回路設計情報および前記回路設計情報と関連付けられた第２の特徴ベクトルを含み、
前記検索結果は、前記第１の特徴ベクトルと類似する前記第２の特徴ベクトルと関連付けられた、前記回路設計情報を含み、
前記第５のステップにおいて、前記第２のコンポーネントは、前記検索結果を第３のコンポーネントに受け渡し、
前記第６のステップにおいて、前記第３のコンポーネントは前記検索結果を受け付けて、前記検索結果から報告書を作成し、
前記報告書は、前記回路設計情報を含む、情報処理方法。
【請求項７】
第１のステップ乃至第１１のステップを有する情報処理方法であって、
前記第１のステップにおいて、第１のコンポーネントは、デバイスモデルを受け付けて、第２のコンポーネントに受け渡し、
前記第２のステップにおいて、前記第２のコンポーネントは前記デバイスモデルを受け付けて、電子回路シミュレータを用いて、応答曲線を生成し、
前記第３のステップにおいて、前記第２のコンポーネントは、前記応答曲線を第３のコンポーネントに受け渡し、
前記第４のステップにおいて、前記第３のコンポーネントは特性情報を受け付け、
前記特性情報は、前記応答曲線を含み、
前記応答曲線は、独立変数および従属変数を含み、
前記第５のステップにおいて、前記第３のコンポーネントは、前記独立変数および前記従属変数の組み合わせに基づいて、変換器を選択し、
前記変換器は、前記応答曲線を第１の特徴ベクトルに変換する機能を備え、
前記第６のステップにおいて、前記第３のコンポーネントは、クエリを作成し、前記クエリを第４のコンポーネントに受け渡し、
前記クエリは、前記第１の特徴ベクトルを含み、
前記第７のステップにおいて、前記第４のコンポーネントは前記クエリを受け付けて、検索エンジンを用いて、前記クエリに応じて、データベースから、検索結果を取得し、
前記データベースは、レコードを格納し、
前記レコードは、回路設計情報および前記回路設計情報と関連付けられた第２の特徴ベクトルを含み、
前記検索結果は、前記第１の特徴ベクトルと類似する前記第２の特徴ベクトルと関連付けられた、前記回路設計情報を含み、
前記第８のステップにおいて、前記第４のコンポーネントは、前記検索結果を第５のコンポーネントに受け渡し、
前記第９のステップにおいて、前記第５のコンポーネントは前記検索結果を受け付けて、前記検索結果から報告書を作成し、
前記報告書は、前記回路設計情報を含み、
前記第１０のステップにおいて、前記第５のコンポーネントは、前記報告書を前記第１のコンポーネントに受け渡し、
前記第１１のステップにおいて、前記第１のコンポーネントは、前記報告書を受け付けて、提供する、情報処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、情報処理システム、情報処理方法に関する。
続きを表示（約 1,100 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
端末に第１の回路図情報を入力する手段と、第２の回路図情報が登録されたデータベースと、入力された第１の回路図情報を第１のグラフに変換する手段と、第１のグラフと、第２の回路図情報に基づく第２のグラフとの類似度を計算する演算手段と、類似度を端末に表示する手段とを有する検索システム、および検索方法が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２０２０／２２９９２７号パンフレット
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、利便性、有用性または信頼性に優れた新規な情報処理システムを提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な情報処理方法を提供することを課題の一とする。または、新規な情報処理システム、新規な情報処理方法、または、新規な半導体装置を提供することを課題の一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
（１）本発明の一態様は、第１のコンポーネントと、第２のコンポーネントと、第３のコンポーネントと、を有する情報処理システムである。
【０００８】
第１のコンポーネントは、特性情報を受け付ける機能と、前処理部と、変換部と、クエリを作成して、第２のコンポーネントに受け渡す機能と、を備える。
【０００９】
特性情報は第１の応答曲線を含み、第１の応答曲線は、独立変数および従属変数を含む。
【００１０】

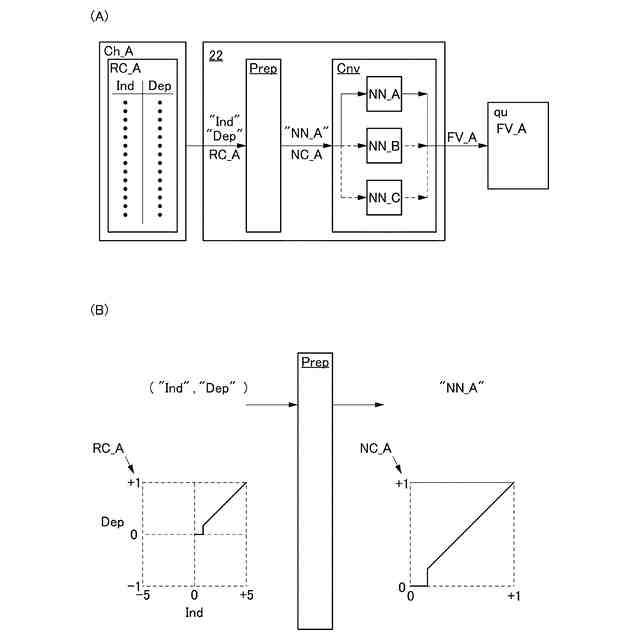

前処理部は、第１の応答曲線を正規化済み曲線に変換する機能を備える。
（【００１１】以降は省略されています）
