発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G09F 9/30 20060101AFI20250702BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】視野角を制限することが可能な表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、基板と、前記基板の上方に配置され、第1方向に互いに隣り合う第1発光素子及び第2発光素子と、前記第1発光素子及び前記第2発光素子の各々を囲む下部と、前記下部の上に配置される上部と、前記基板とは反対側に突出する凸状に形成された複数のレンズと、を備え、前記上部は、前記下部の側面から突出する縁部で囲まれるとともに前記第1発光素子と重なる第1開口と、前記第2発光素子と重なる第2開口と、を有し、前記複数のレンズは、前記第1開口及び前記第2開口と重なる第1レンズを含む。
【選択図】図4
特許請求の範囲【請求項１】
基板と、
前記基板の上方に配置され、第１方向に互いに隣り合う第１発光素子及び第２発光素子と、
前記第１発光素子及び前記第２発光素子の各々を囲む下部と、
前記下部の上に配置され、前記下部の側面から突出する縁部で囲まれるとともに前記第１発光素子と重なる第１開口と、前記第２発光素子と重なる第２開口と、を有する上部と、
前記基板とは反対側に突出する凸状に形成された複数のレンズと、を備え、
前記複数のレンズは、前記第１開口及び前記第２開口と重なる第１レンズを含む、
表示装置。
続きを表示（約 1,800 文字）【請求項２】
さらに、前記基板の上方に配置され、前記第１発光素子と前記第１方向に隣り合うとともに前記第２発光素子と前記第１方向に交差する第２方向に隣り合う第３発光素子を備え、
前記下部は、前記第３発光素子を囲み、
前記上部は、さらに、前記縁部で囲まれ、前記第３発光素子と重なる第３開口を有し、
前記第１レンズは、前記第３開口と重なる、
請求項１に記載の表示装置。
【請求項３】
さらに、前記基板の上方に配置され、前記第１発光素子と前記第２発光素子との間に配置される第３発光素子を備え、
前記下部は、前記第３発光素子を囲み、
前記上部は、さらに、前記縁部で囲まれ、前記第３発光素子と重なる第３開口を有し、
前記第１レンズは、前記第３開口と重なる、
請求項１に記載の表示装置。
【請求項４】
前記第１発光素子、前記第２発光素子、及び、前記第３発光素子は、互いに異なる色の光を放つ材料で形成される発光層を有する、
請求項２又は３に記載の表示装置。
【請求項５】
さらに、前記基板の上方に配置され、前記第３発光素子と前記第２方向に隣り合う第４発光素子と、前記第４発光素子と前記第１方向に隣り合うとともに前記第１発光素子と前記第２方向に隣り合う第５発光素子と、前記第４発光素子と前記第１方向に隣り合うとともに前記第５発光素子と前記第２方向に隣り合う第６発光素子と、を備え、
前記下部は、前記第４発光素子、前記第５発光素子、及び、前記第６発光素子のそれぞれを囲み、
前記上部は、さらに、前記縁部で囲まれ、前記第４発光素子と重なる第４開口と、前記第５発光素子と重なる第５開口と、前記第６発光素子と重なる第６開口と、を有し、
前記第１レンズは、前記第４開口、前記第５開口、及び、前記第６開口と重なる、
請求項２に記載の表示装置。
【請求項６】
さらに、前記基板の上方に配置され、前記第１発光素子と前記第１方向に隣り合う第４発光素子と、前記第４発光素子と前記第１方向に隣り合う第５発光素子と、前記第４発光素子と前記第１方向に隣り合うとともに前記第５発光素子と前記第２方向に隣り合う第６発光素子と、を備え、
前記下部は、前記第４発光素子、前記第５発光素子、及び、前記第６発光素子のそれぞれを囲み、
前記上部は、さらに、前記縁部で囲まれ、前記第４発光素子と重なる第４開口と、前記第５発光素子と重なる第５開口と、前記第６発光素子と重なる第６開口と、を有し、
前記複数のレンズは、前記第４開口、前記第５開口、及び、前記第６開口と重なる第２レンズを含む、
請求項２に記載の表示装置。
【請求項７】
さらに、前記基板の上方に配置され、前記第１発光素子と前記第２方向に隣り合う第４発光素子と、前記第４発光素子と前記第１方向に隣り合うとともに前記第３発光素子と前記第２方向に隣り合う第５発光素子と、前記第４発光素子と前記第１方向に隣り合うとともに前記第５発光素子と前記第２方向に隣り合う第６発光素子と、を備え、
前記下部は、前記第４発光素子、前記第５発光素子、及び、前記第６発光素子のそれぞれを囲み、
前記上部は、さらに、前記縁部で囲まれ、前記第４発光素子と重なる第４開口と、前記第５発光素子と重なる第５開口と、前記第６発光素子と重なる第６開口と、を有し、
前記複数のレンズは、前記第４開口と重なる第２レンズと、前記第５開口及び前記第６開口と重なる第３レンズと、を含む、
請求項２に記載の表示装置。
【請求項８】
前記複数のレンズの各々の前記第１方向及び前記第２方向に沿った断面形状は、前記基板とは反対側に突出する凸状である、
請求項７に記載の表示装置。
【請求項９】
前記複数のレンズの各々は、前記第２方向に平行な中心線を有し、
前記中心線は、前記上部と重なる、
請求項２に記載の表示装置。
【請求項１０】
前記複数のレンズの各々は、前記第１方向と交差する第２方向と平行な中心線を有し、
前記中心線は、前記上部と交差する、
請求項３に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年、様々な形態の表示装置が提案されている。例えば、自動車等の車両に搭載される表示装置では、運転席側と助手席側とで異なる映像を視認することができるような視野角制御が求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３５３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、視野角を制限することが可能な表示装置を提供することにある。
【課題を解決するための手段】
【０００５】
一実施形態によれば、表示装置は、基板と、前記基板の上方に配置され、第１方向に互いに隣り合う第１発光素子及び第２発光素子と、前記第１発光素子及び前記第２発光素子の各々を囲む下部と、前記下部の上に配置される上部と、前記基板とは反対側に突出する凸状に形成された複数のレンズと、を備え、前記上部は、前記下部の側面から突出する縁部で囲まれるとともに前記第１発光素子と重なる第１開口と、前記第２発光素子と重なる第２開口と、を有し、前記複数のレンズは、前記第１開口及び前記第２開口と重なる第１レンズを含む。
【図面の簡単な説明】
【０００６】

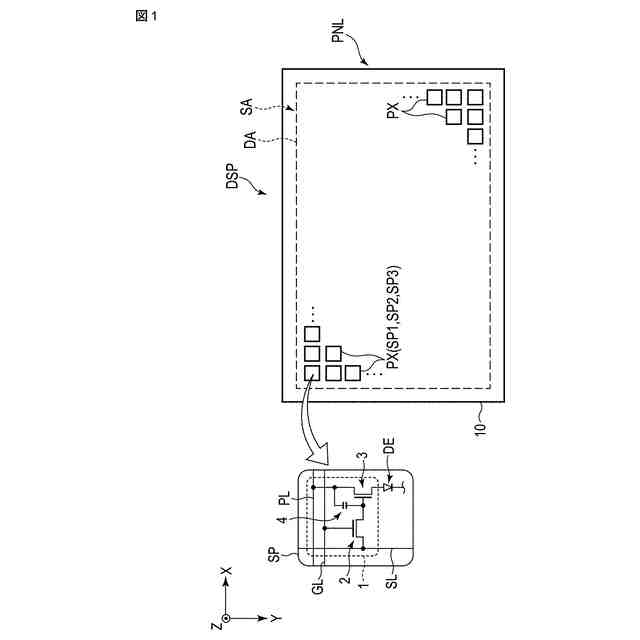

図１は、一実施形態に係る表示装置の構成例を示す図である。

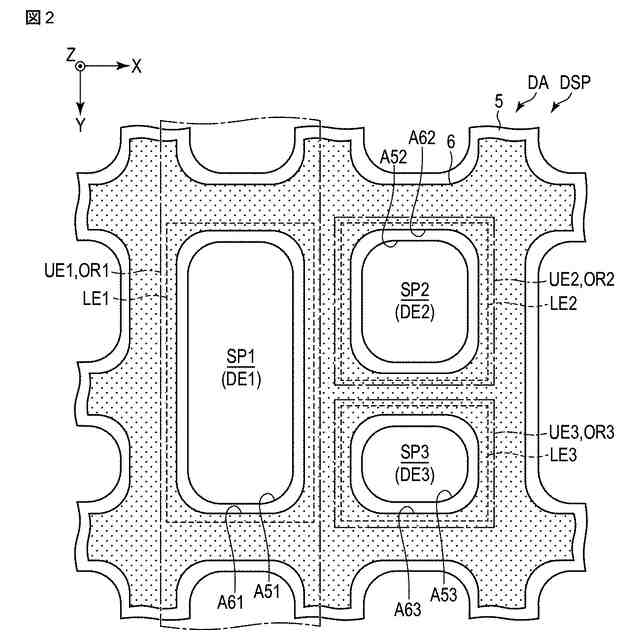

図２は、副画素のレイアウトの一例を示す概略的な平面図である。

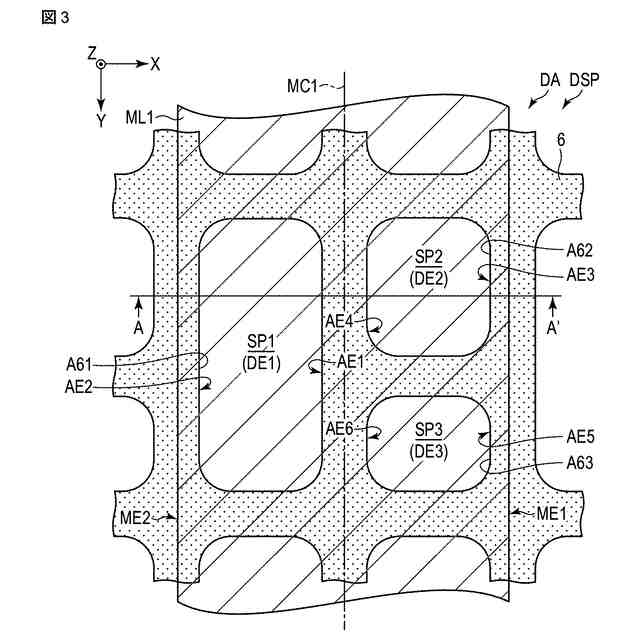

図３は、開口及びレンズのレイアウトの一例を示す平面図である。
図４は、図３中のＡ－Ａ’線に沿う表示装置の構成例を示す断面図である。
図５は、開口のレイアウトの一例を示す概略的な平面図である。
図６は、本実施形態の効果を説明するための図である。

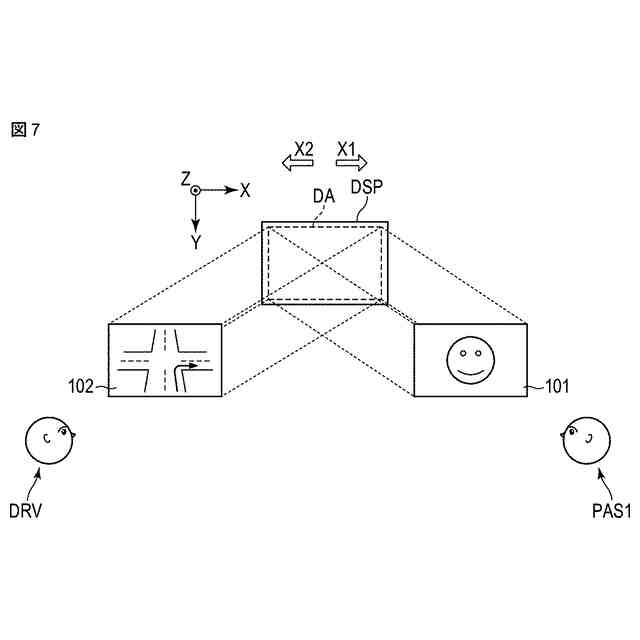

図７は、車載機器に搭載された本実施形態の表示装置を示す図である。

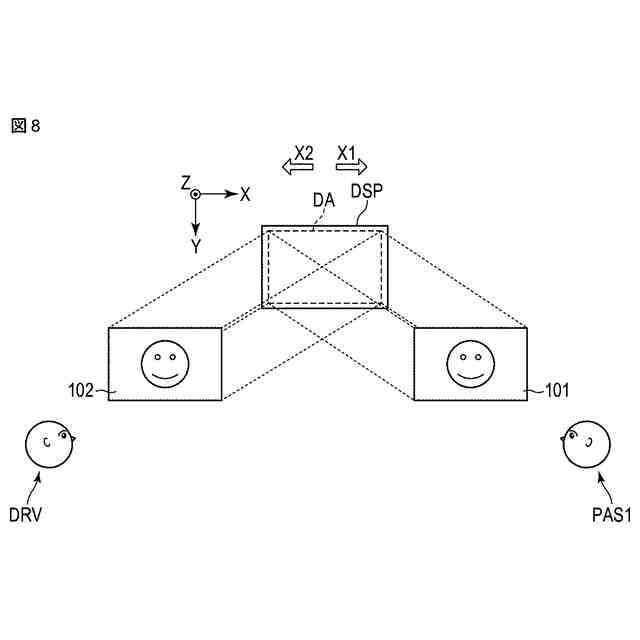

図８は、車載機器に搭載された本実施形態の表示装置を示す図である。
図９は、車載機器に搭載された本実施形態の表示装置を示す図である。
図１０は、図５に示す開口のレイアウトの他の例を示す概略的な平面図である。
図１１は、図３中のＡ－Ａ’線に沿う表示装置の他の構成例を示す断面図である。
図１２は、図３中のＡ－Ａ’線に沿う表示装置のさらに他の構成例を示す断面図である。
図１３は、図３中のＡ－Ａ’線に沿う表示装置のさらに他の構成例を示す断面図である。
図１４は、開口のレイアウトの他の例を示す概略的な平面図である。
図１５は、図１４に示す開口のレイアウトの他の例を示す概略的な平面図である。
図１６は、開口のレイアウトのさらに他の例を示す概略的な平面図である。
図１７は、図１６に示す開口のレイアウトの他の例を示す概略的な平面図である。
図１８Ａは、開口及びレンズのレイアウトの他の例を示す平面図である。
図１８Ｂは、図１８Ａ中のＢ－Ｂ’線及びＣ－Ｃ’線に沿う表示装置の構成例を示す断面図である。
図１９は、開口のレイアウトのさらに他の例を示す概略的な平面図である。
図２０は、図１９に示す開口のレイアウトの他の例を示す概略的な平面図である。
図２１は、副画素のレイアウトの他の例を示す概略的な平面図である。
図２２は、開口及びレンズのレイアウトの他の例を示す平面図である。
図２３は、開口のレイアウトの一例を示す概略的な平面図である。
図２４は、本実施形態の効果を説明するための図である。
図２５は、車載機器に搭載された本実施形態の表示装置を示す図である。
図２６は、車載機器に搭載された本実施形態の表示装置を示す図である。
図２７は、車載機器に搭載された本実施形態の表示装置を示す図である。
図２８は、図２３に示す開口のレイアウトの他の例を示す概略的な平面図である。
図２９は、開口のレイアウトの他の例を示す概略的な平面図である。
図３０は、図２９に示す開口のレイアウトの他の例を示す概略的な平面図である。
【発明を実施するための形態】
【０００７】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００８】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸及びＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと称し、Ｙ軸に沿った方向を第２方向Ｙと称し、Ｚ軸に沿った方向を第３方向Ｚと称する。第３方向Ｚと平行に各種要素を見ることを平面視という。
【０００９】
本実施形態に係る表示装置は、表示素子として有機発光ダイオード（ＯＬＥＤ）を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末等に搭載され得る。
【００１０】
図１は、一実施形態に係る表示装置ＤＳＰの構成例を示す図である。表示装置ＤＳＰは、絶縁性の基板１０の上に、画像を表示する表示領域ＤＡと、表示領域ＤＡよりも外側の周辺領域ＳＡと、を有する表示パネルＰＮＬを備えている。基板１０は、ガラスであってもよいし、可撓性を有する樹脂フィルムであってもよい。
