発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G09F 9/30 20060101AFI20250702BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】光取出効率を改善することが可能な表示装置を提供する。
【解決手段】絶縁基板と、前記絶縁基板の上に位置し、アノード電極と、有機発光層と、を備える有機エレクトロルミネッセンス素子と、前記絶縁基板の上に位置し、前記アノード電極と重なる位置にアノード開口を有するリブと、前記有機エレクトロルミネッセンス素子及び前記リブを前記絶縁基板との間で封止する封止層と、前記封止層の上に位置する第1レンズと、前記第1レンズを覆うオーバーコート層と、を備え、前記第1レンズは、前記アノード開口、前記アノード開口のエッジ、及び、前記リブに跨って重なる、表示装置。
【選択図】図3
特許請求の範囲【請求項１】
絶縁基板と、
前記絶縁基板の上に位置し、アノード電極と、有機発光層と、を備える有機エレクトロルミネッセンス素子と、
前記絶縁基板の上に位置し、前記アノード電極と重なる位置にアノード開口を有するリブと、
前記有機エレクトロルミネッセンス素子及び前記リブを前記絶縁基板との間で封止する封止層と、
前記封止層の上に位置する第１レンズと、
前記第１レンズを覆うオーバーコート層と、を備え、
前記第１レンズは、前記アノード開口、前記アノード開口のエッジ、及び、前記リブに跨って重なる、表示装置。
続きを表示（約 1,000 文字）【請求項２】
前記封止層の上に位置する遮光層と、
前記遮光層及び前記封止層の上に位置するカラーフィルタ層と、を備え、
前記第１レンズは、前記カラーフィルタ層の上に位置する、請求項１に記載の表示装置。
【請求項３】
前記アノード開口の前記エッジは、第１方向に延出した第１エッジ及び第２エッジと、前記第１方向と交差する第２方向に延出した第３エッジ及び第４エッジと、を有し、
前記第１レンズは、前記アノード開口、前記第１エッジ及び前記第３エッジ、及び、前記リブに跨って重なる、請求項１に記載の表示装置。
【請求項４】
前記第１レンズの中心は、前記アノード開口の前記エッジより内側に位置する、請求項１に記載の表示装置。
【請求項５】
前記カラーフィルタ層は、第１色の第１カラーフィルタと、前記第１色とは異なる色の第２色の第２カラーフィルタと、を有し、
前記第１カラーフィルタ及び前記第２カラーフィルタは、互いに隣接し、
前記第１レンズは、前記第１カラーフィルタと重なり、前記第２カラーフィルタとは重ならない、請求項２に記載の表示装置。
【請求項６】
前記オーバーコート層は、金属ナノ粒子及び中空粒子の何れかの粒子を含む、請求項１に記載の表示装置。
【請求項７】
さらに、第２レンズ、第３レンズ、及び、第４レンズを備え、
前記第２レンズ、前記第３レンズ、及び、前記第４レンズは、それぞれ前記アノード開口、前記アノード開口の前記エッジ、及び、前記リブに跨って重なる、請求項１に記載の表示装置。
【請求項８】
さらに、第２レンズ、第３レンズ、及び、第４レンズを備え、
前記第２レンズは、前記アノード開口、前記第１エッジ及び前記第４エッジ、及び、前記リブに跨って重なり、
前記第３レンズは、前記アノード開口、前記第２エッジ及び前記第３エッジ、及び、前記リブに跨って重なり、
前記第４レンズは、前記アノード開口、前記第２エッジ及び前記第４エッジ、及び、前記リブに跨って重なる、請求項３に記載の表示装置。
【請求項９】
前記第１レンズは、前記第１レンズの中心と前記第１レンズの外縁との間に傾斜部を有し、
前記傾斜部は、前記リブと重なる、請求項４に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、表示素子として有機発光ダイオード（ＯＬＥＤ）を適用した有機エレクトロルミネッセンス（ＥＬ）表示装置が実用化されている。この表示素子は、アノード電極と、アノード電極に対向するカソード電極と、アノード電極とカソード電極との間に位置する有機発光層と、を備えている。
【０００３】
上記のような有機ＥＬ表示装置において、有機発光層で発生した光を外部に効率よく取り出す技術が必要とされている。一例では、有機ＥＬ表示装置の輝度を向上させるために、複数のマイクロレンズを含むマイクロレンズアレイを組み合わせた技術が知られている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第６９８４９３４号明細書
米国特許出願公開第２０１７／００６９６１１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本実施形態の目的は、光取出効率を改善することが可能な表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態によれば、絶縁基板と、前記絶縁基板の上に位置し、アノード電極と、有機発光層と、を備える有機エレクトロルミネッセンス素子と、前記絶縁基板の上に位置し、前記アノード電極と重なる位置にアノード開口を有するリブと、前記有機エレクトロルミネッセンス素子及び前記リブを前記絶縁基板との間で封止する封止層と、前記封止層の上に位置する第１レンズと、前記第１レンズを覆うオーバーコート層と、を備え、前記第１レンズは、前記アノード開口、前記アノード開口のエッジ、及び、前記リブに跨って重なる、表示装置が提供される。
【図面の簡単な説明】
【０００７】
図１は、本実施形態に係る表示装置を概略的に示す平面図である。

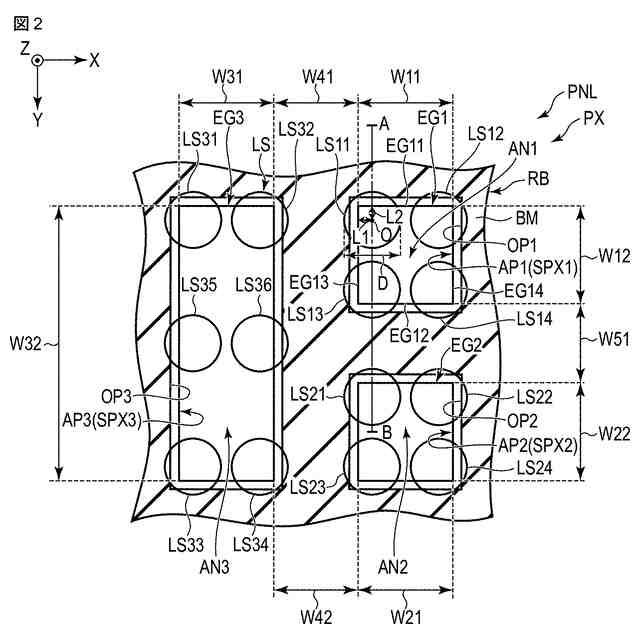

図２は、図１に示した表示パネルの１つの画素を示す平面図である。

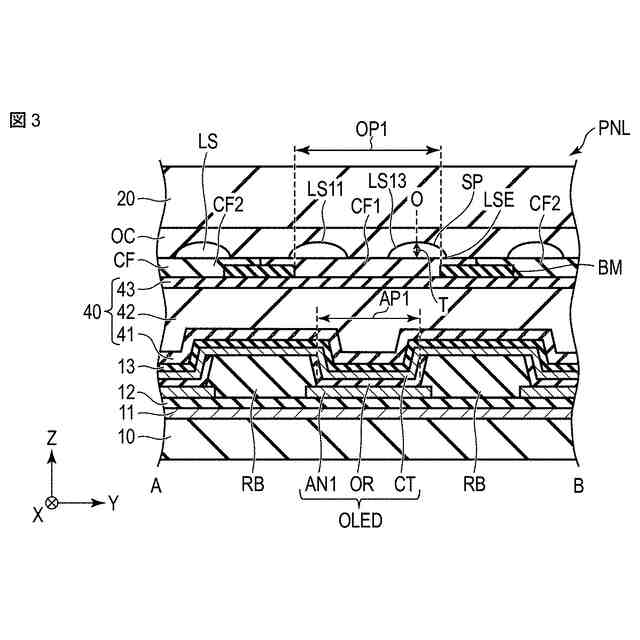

図３は、図２に示したＡ－Ｂ線に沿った表示パネルの断面図である。

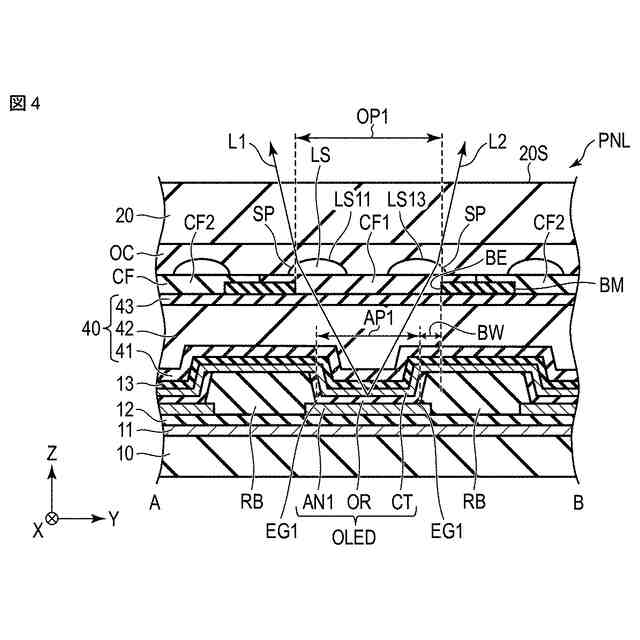

図４は、レンズにおける光の屈折を示す断面図である。

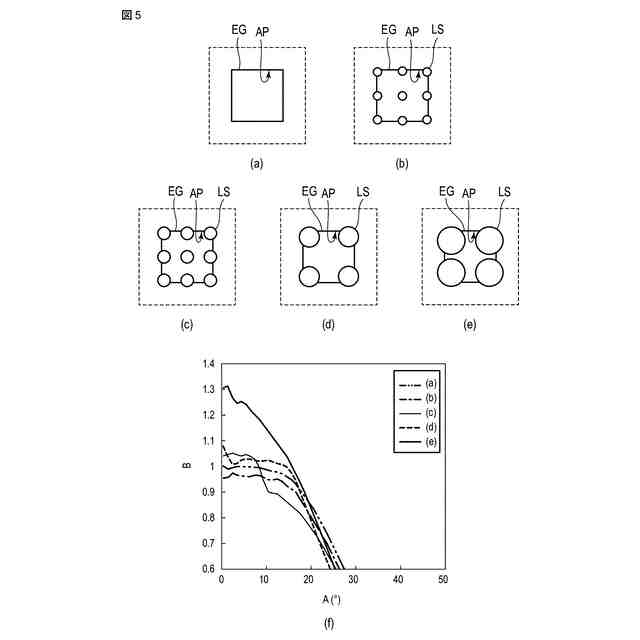

図５は、アノード開口に対するレンズの配置と直径を変化させたときの光学シミュレーションの結果を示す図である。

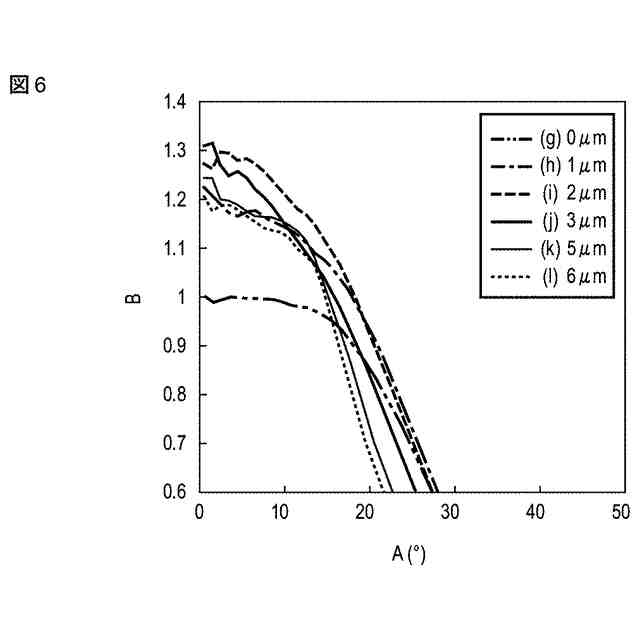

図６は、レンズの厚さを変化させたときの視角と輝度比との関係を示すグラフである。

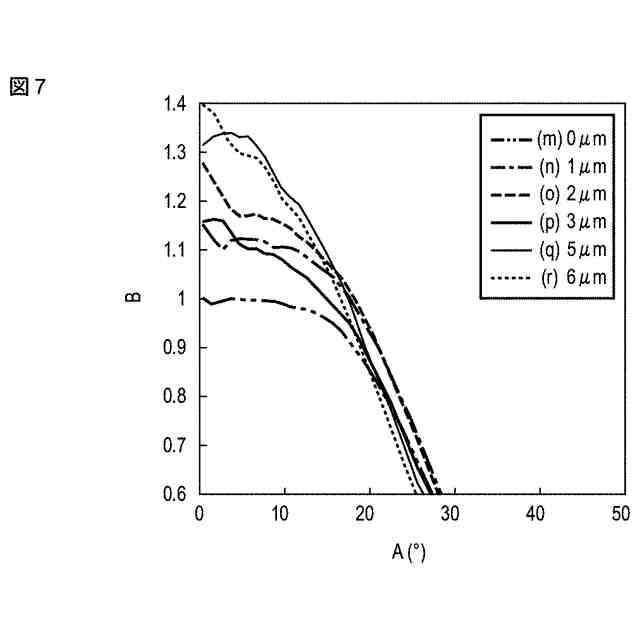

図７は、レンズの屈折率を０．１低下させてレンズの厚さを変化させたときの視角と輝度比との関係を示すグラフである。

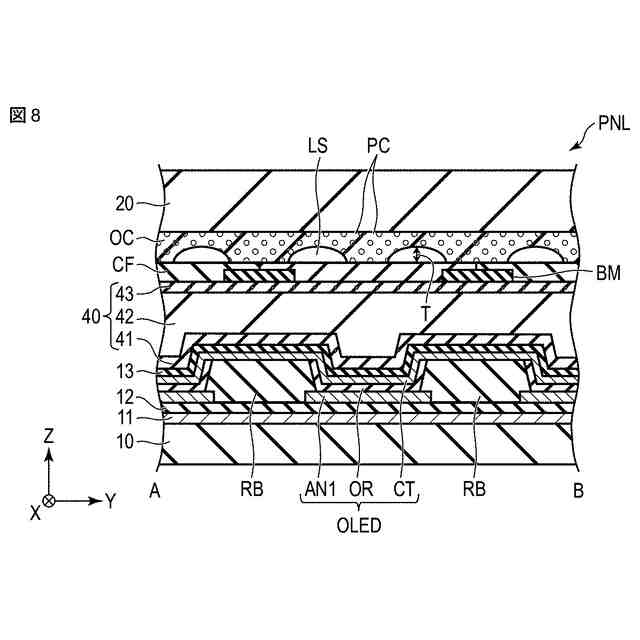

図８は、表示パネルの第１変形例を示す断面図である。

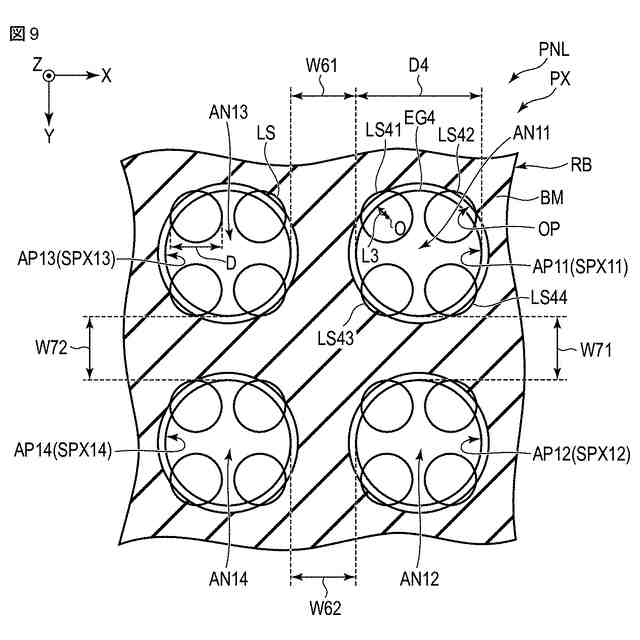

図９は、表示パネルの第２変形例を示す平面図である。
図１０は、表示パネルの第３変形例を示す断面図である。
【発明を実施するための形態】
【０００８】
以下、本実施形態について、図面を参照しながら説明する。なお、開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一又は類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００９】
［第１実施形態］
まず、図１乃至図４を参照して、本実施形態の構成について説明する。
【００１０】
図１は、本実施形態に係る表示装置ＤＳＰを概略的に示す平面図である。本実施形態の表示装置ＤＳＰは、有機エレクトロルミネッセンス（ＥＬ）表示装置である。
