公開番号2025103093
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220190
出願日2023-12-27
発明の名称電動圧縮機
出願人株式会社ヴァレオジャパン
代理人個人,個人,個人,個人,個人
主分類F04B 39/10 20060101AFI20250702BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】2段圧縮機構への冷媒液の溜まりを防止することによって、電動圧縮機の信頼性を確保すること。

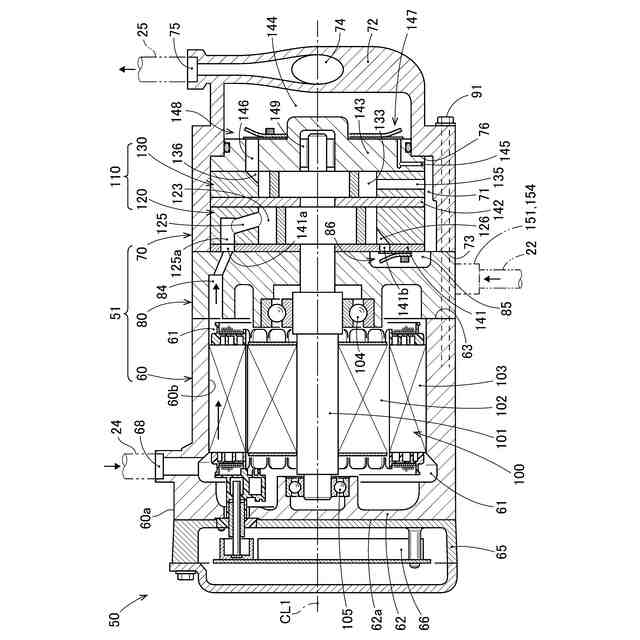

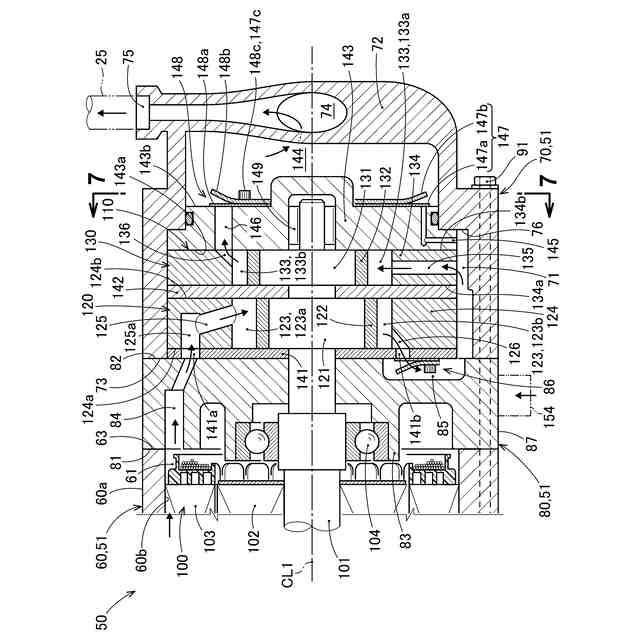

【解決手段】電動圧縮機(50)は、2段圧縮機構(110)と、前記2段圧縮機構(110)を収納する中間圧室(71)と前記2段圧縮機構(110)から冷媒が吐出される吐出室(144)とを画成する圧縮機ハウジング(70)と、前記中間圧室(71)と前記吐出室(144)とを連通する中間圧用連通路(145)と、前記中間圧用連通路(145)から前記吐出室(144)へのみ冷媒の流れを許容する中間圧逃がし弁(147)とを含む。
【選択図】図2
特許請求の範囲【請求項１】
高段側圧縮機（１３０）と、前記高段側圧縮機（１３０）よりも吸入容積が大きい低段側圧縮機（１２０）と、を有する２段圧縮機構（１１０）と、
前記２段圧縮機構（１１０）を駆動するモータ（１００）と、
前記２段圧縮機構（１１０）を収納する中間圧室（７１）と、前記２段圧縮機構（１１０）から冷媒が吐出される吐出室（１４４）と、を画成する圧縮機ハウジング（７０）と、
前記中間圧室（７１）と前記吐出室（１４４）とを連通する中間圧用連通路（１４５）と、
前記中間圧用連通路（１４５）から前記吐出室（１４４）へのみ冷媒の流れを許容する中間圧逃がし弁（１４７）とを備えた、ことを特徴とする電動圧縮機（５０）。
続きを表示（約 1,200 文字）【請求項２】
前記中間圧逃がし弁（１４７）は、前記中間圧用連通路（１４５）を開閉する第１弁シート（１４７ａ）と、前記第１弁シート（１４７ａ）の開弁量を規制する第１ストッパー（１４７ｂ）と、前記第１弁シート（１４７ａ）及び前記第１ストッパー（１４７ｂ）を固定する第１固定部材（１４７ｃ）とによって構成されたリード弁である、請求項１に記載の電動圧縮機。
【請求項３】
前記高段側圧縮機（１３０）の吐出通路（１３６）と前記吐出室（１４４）とを連通する吐出用連通路（１４６）と、
前記吐出用連通路（１４６）から前記吐出室（１４４）へのみの冷媒の流れを許容する吐出弁（１４８）とを、更に備え、
前記吐出弁（１４８）は、前記吐出用連通路（１４６）を開閉する第２弁シート（１４８ａ）と、前記第２弁シート（１４８ａ）の開弁量を規制する第２ストッパー（１４８ｂ）と、前記第２弁シート（１４８ａ）及び前記第２ストッパー（１４８ｂ）を固定する第２固定部材（１４８ｃ）とによって構成されたリード弁であり、
前記第１弁シート（１４７ａ）と前記第２弁シート（１４８ａ）とは、一体に形成された単一部品であり、
前記第１ストッパー（１４７ｂ）と前記第２ストッパー（１４８ｂ）とは、一体に形成された単一部品であり、
前記第１固定部材（１４７ｃ）は、前記第２固定部材（１４８ｃ）を兼ねている、請求項２に記載の電動圧縮機。
【請求項４】

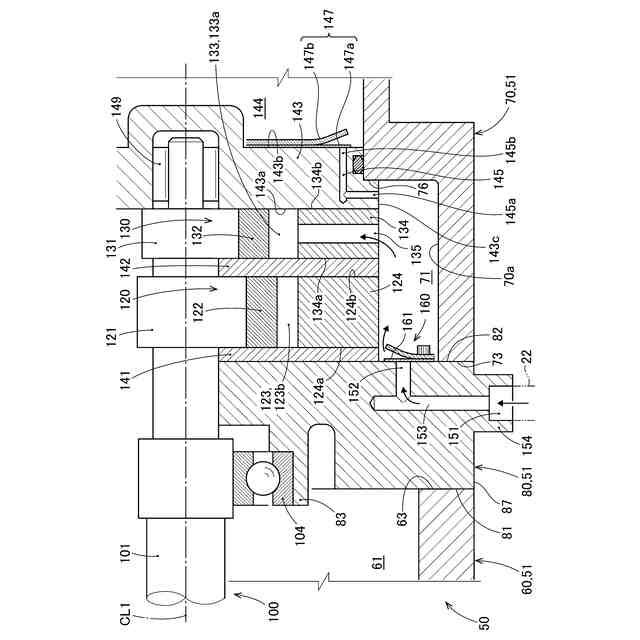

前記中間圧室（７１）と前記吐出室（１４４）とは、前記２段圧縮機構（１１０）の回転軸（１０１）の中心線（ＣＬ１）に沿って配列され、
前記中間圧室（７１）と前記吐出室（１４４）との間は、平板状の閉鎖板（１４３）によって閉鎖され、
前記閉鎖板（１４３）の径方向の外周面（１４３ｃ）は、前記中間圧室（７１）に面し、
前記閉鎖板（１４３）のうちの、前記中心線（ＣＬ１）に直交する第１端面（１４３ａ）は、前記２段圧縮機構（１１０）の端面（１３４ｂ）を覆っており、
前記閉鎖板（１４３）のうちの、前記第１端面（１４３ａ）とは反対側の第２端面（１４３ｂ）は、前記吐出室（１４４）に面し、
前記中間圧用連通路（１４５）は、前記閉鎖板（１４３）の外周面（１４３ｃ）から前記第２端面（１４３ｂ）へ連通している、請求項１に記載の電動圧縮機。
【請求項５】

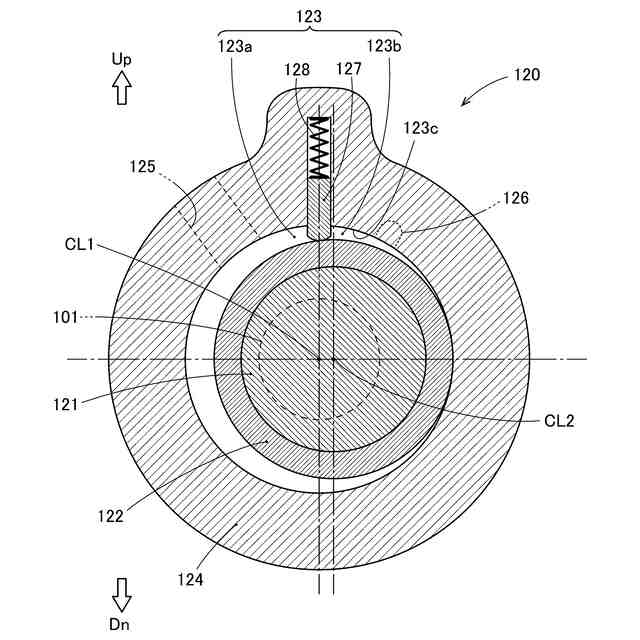

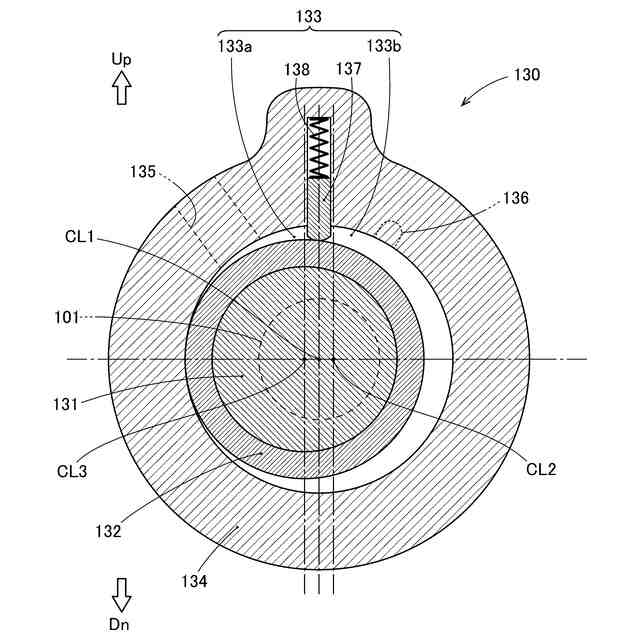

請求項１に記載の電動圧縮機（５０）は、前記２段圧縮機構（１１０）の回転軸（１０１）を横向きに配置可能な横置き式電動圧縮機であり、
前記中間圧用連通路（１４５）は、横向きの前記回転軸（１０１）に対して下位に位置し、
前記２段圧縮機構（１１０）の吸入通路（１２５，１３５）及び吐出通路（１２６，１３６）は、横向きの前記回転軸（１０１）に対して上位に位置している、請求項１に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷媒を２段圧縮する圧縮機構と、この圧縮機構を駆動するモータと、を備えた電動圧縮機の改良技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電動圧縮機のなかには、２段圧縮を行うローリングピストン型ロータリ圧縮機がある。このような電動圧縮機としては、例えば特許文献１や特許文献２の技術が知られている。
【０００３】
特許文献１で知られている技術によれば、電動圧縮機は、ハウジングの内部において、モータの下に低段側圧縮機構を配置し、この低段側圧縮機構の下に高段側圧縮機構を配置した２段圧縮機構を有する、いわゆる縦置き式電動圧縮機の構成である。ハウジングの内部は、モータを収納する第１密閉室と、圧縮機構を収納する第２密閉室とに、仕切部材によって仕切られている。低段側圧縮機構の吸入通路は第１密閉室に連通している。低段側圧縮機構の吐出通路は第２密閉室に開口している。高段側圧縮機構の吸入通路は第２密閉室に連通している。高段側圧縮機構の吐出通路は高圧冷媒の吐出室に連通している。第２密閉室には、インジェクション管が接続されている。空調装置の回路からインジェクション管を介して第２密閉室へ、中間圧の冷媒がガスインジェクションされることにより、第２密閉室は中間圧の雰囲気になる。
【０００４】
また、特許文献２に知られている技術によれば、２段圧縮機において、高圧圧縮要素機構の吸入シリンダ（圧縮室）の容積は、低圧圧縮要素機構から吐出される冷媒ガスの体積相当に設定されており、低圧圧縮要素機構の吸入シリンダ（圧縮室）の容積よりも小さいというものである。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－０５４９７５号公報
特開平５－１３３３６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

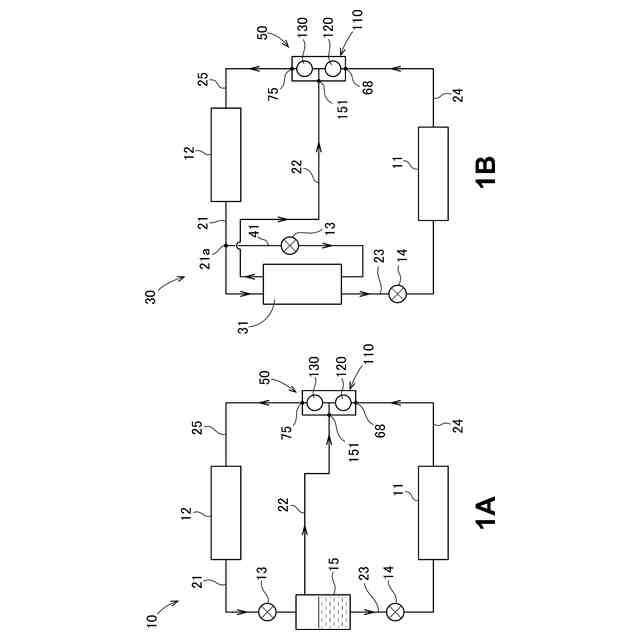

ところで、特許文献１で知られている技術のように、車両用空調装置の圧縮機が、稼働されずに長時間停止していると、冷凍サイクル内の圧力が平衡になるとともに、冷凍サイクル中の最も低温の部位で冷凍サイクル中の冷媒ガスが液化される。圧縮機は、冷凍サイクルを構成する要素の中で最も熱容量が大きく、外気温度の変化に追随して温まりにくい。そのため圧縮機の内部で、冷凍サイクル中の冷媒ガスの液化が発生する。圧縮機内で冷媒が液化すると、第１密閉室や第２密閉室にも冷媒液が溜まることとなる。
【０００７】
この冷媒液が溜まっている状態の電動圧縮機の運転を開始した場合に、低段側圧縮機構は、第１密閉室に溜まっている冷媒液を吸入して、第２密閉室に吐出する。高段側圧縮機構は、第２密閉室に溜まった冷媒液を吸入して、吐出室に吐出する。しかし、冷媒液は圧縮しても体積が変わらないため、低段側圧縮機構の圧縮室と高段側圧縮機構の圧縮室との容積の差だけ、第２密閉室に冷媒液が溜まることになる。さらに運転が続くと、第２密閉室に溜まる冷媒液がさらに増加し、第２密閉室に接続されたインジェクション管へ冷媒液が逆流することがあり得る。その結果、正常な冷凍サイクル運転ができなくなる。
【０００８】
特許文献２に知られている技術では、インジェクション管へ冷媒液が逆流しないように逆止弁を設けている。しかし、逆止弁を設けるだけでは、冷媒液が第２密閉室に溜まり続けることになる。冷媒液が第２密閉室の全容積分まで溜まると、低段側圧縮機構からの冷媒液の吐出により、第２密閉室の圧力が上昇することになる。過大な圧力が発生したのでは、低段側圧縮機構の耐久性や第２密閉室からの冷媒漏れの防止の観点から、電動圧縮機の信頼性を確保する上で好ましくない。
【０００９】
本発明は、上述の問題を解決するためになされたものであり、２段圧縮機構への冷媒液の溜まりを防止することによって、電動圧縮機の信頼性を確保することができる技術を提供することを、課題とする。
【課題を解決するための手段】
【００１０】
以下の説明では、本発明の理解を容易にするために添付図面中の参照符号を括弧書きで付記するが、それによって本発明は図示の形態に限定されるものではない。
（【００１１】以降は省略されています）
