特許ウォッチ

公開番号2025101867
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218939
出願日2023-12-26
発明の名称バイオマスシュリンクフィルム及び多層シュリンクフィルム
出願人矢崎エナジーシステム株式会社
代理人個人,個人,個人
主分類C08L 23/04 20060101AFI20250701BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】バイオベース度が高いポリエチレンを用いた場合でも、熱収縮性を高めつつ、透明性及び強度に優れたバイオマスシュリンクフィルムを提供する。
【解決手段】バイオマスシュリンクフィルムは、密度が0.920～0.935g/cm³である第1のポリエチレンと、密度が0.890g/cm³以上0.920g/cm³未満である第2のポリエチレンと、二酸化ケイ素と、グリセリン脂肪酸エステルと、を含み、第1のポリエチレン及び第2のポリエチレンを10:90～40:60の質量比で含み、第2のポリエチレンのバイオベース度が39.2%以下であり、JIS Z1709に準じて測定した100℃における熱収縮率がMD方向において45%以上であり、JIS K7136に準じて測定したヘーズ値が20%以下であり、バイオマスシュリンクフィルム全体のバイオベース度が45%以上である。
【選択図】なし
特許請求の範囲【請求項１】
密度が０．９２０～０．９３５ｇ／ｃｍ
３
である第１のポリエチレンと、
密度が０．８９０ｇ／ｃｍ
３
以上０．９２０ｇ／ｃｍ
３
未満である第２のポリエチレンと、
二酸化ケイ素と、
グリセリン脂肪酸エステルと、
を含むバイオマスシュリンクフィルムであって、
前記第１のポリエチレン及び前記第２のポリエチレンを１０：９０～４０：６０の質量比で含み、
前記第２のポリエチレンのバイオベース度が３９．２％以下であり、
ＪＩＳＺ１７０９に準じて測定した１００℃における熱収縮率が、ＭＤ方向において４５％以上であり、
ＪＩＳＫ７１３６に準じて測定したヘーズ値が２０％以下であり、
前記バイオマスシュリンクフィルム全体のバイオベース度が４５％以上である、バイオマスシュリンクフィルム。
続きを表示（約 850 文字）【請求項２】
前記第１のポリエチレン及び前記第２のポリエチレンの合計１００質量部に対して、前記二酸化ケイ素を０．５～５質量部含み、かつ、前記グリセリン脂肪酸エステルを０．５～３質量部含む、請求項１に記載のバイオマスシュリンクフィルム。
【請求項３】
前記二酸化ケイ素の平均粒子径が０．１μｍ以下である、請求項１又は２に記載のバイオマスシュリンクフィルム。
【請求項４】
前記第１のポリエチレンは低密度ポリエチレンであり、前記第２のポリエチレンは直鎖状低密度ポリエチレンである、請求項１又は２に記載のバイオマスシュリンクフィルム。
【請求項５】
前記バイオマスシュリンクフィルムの厚みが５０μｍ～１５０μｍである、請求項１又は２に記載のバイオマスシュリンクフィルム。
【請求項６】
密度が０．９２０～０．９３５ｇ／ｃｍ
３
である第１のポリエチレンと、
密度が０．８９０ｇ／ｃｍ
３
以上０．９２０ｇ／ｃｍ
３
未満である第２のポリエチレンと、
平均粒子径が０．１μｍ以下である二酸化ケイ素と、
グリセリン脂肪酸エステルと、
を含むバイオマスシュリンクフィルムであって、
前記第１のポリエチレン及び前記第２のポリエチレンを１０：９０～４０：６０の質量比で含み、
前記第１のポリエチレン及び前記第２のポリエチレンの合計１００質量部に対して、前記二酸化ケイ素を０．５～５質量部含み、かつ、前記グリセリン脂肪酸エステルを０．５～３質量部含み、
前記第２のポリエチレンのバイオベース度が３９．２％以下であり、
前記バイオマスシュリンクフィルム全体のバイオベース度が４５％以上である、バイオマスシュリンクフィルム。
【請求項７】
請求項１又は６に記載のバイオマスシュリンクフィルムを備える、多層シュリンクフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バイオマスシュリンクフィルム及び多層シュリンクフィルムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、熱収縮性包装材料として、ポリエチレン系樹脂を主体とするシュリンクフィルム（熱収縮性フィルム）が知られている。包装用のシュリンクフィルムは、被包装物の形状及び大きさに依らず、同時に複数個の製品を包装することができる。また、ポリエチレン系のシュリンクフィルムは透明性を有しているため、得られた包装物は視覚による品質確認が容易である。
【０００３】
ここで、近年、地球的環境問題への取り組みから、バイオマス材料が注目されている。バイオマス材料は植物を由来とし、その炭素源は大気中の二酸化炭素を利用したものであるため、カーボンニュートラルの観点から環境に配慮したものといえる。
【０００４】
特許文献１では、植物由来のポリエチレンを含むポリオレフィン系熱収縮性フィルムを開示している。具体的には、低密度ポリエチレンを８０～９５重量％、直鎖状低密度ポリエチレンを５～２０重量％含んでなるポリオレフィン系熱収縮性フィルムであって、低密度ポリエチレンのうち５重量％以上が植物由来の低密度ポリエチレンであることを特徴としている。そして、特許文献１では、熱収縮性フィルムのバイオマス度（バイオベース度）が最大で２８．５％であることが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－６６７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、バイオマスポリエチレンを用いてバイオベース度が高いシュリンクフィルムを製造しようとしても、得られるフィルムは低温での熱収縮性が不十分であるという問題があった。また、特許文献１の熱収縮性フィルムのバイオベース度は最大２８．５％程度であり、バイオベース度が更に向上したシュリンクフィルムが求められている。
【０００７】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、バイオベース度が高いポリエチレンを用いた場合でも、熱収縮性を高めつつ、透明性及び強度に優れたバイオマスシュリンクフィルム及び多層シュリンクフィルムを提供することにある。
【課題を解決するための手段】
【０００８】
本発明の第一の態様に係るバイオマスシュリンクフィルムは、密度が０．９２０～０．９３５ｇ／ｃｍ
３
である第１のポリエチレンと、密度が０．８９０ｇ／ｃｍ
３
以上０．９２０ｇ／ｃｍ
３
未満である第２のポリエチレンと、二酸化ケイ素と、グリセリン脂肪酸エステルと、を含むバイオマスシュリンクフィルムであって、前記第１のポリエチレン及び前記第２のポリエチレンを１０：９０～４０：６０の質量比で含み、前記第２のポリエチレンのバイオベース度が３９．２％以下であり、ＪＩＳＺ１７０９に準じて測定した１００℃における熱収縮率がＭＤ方向において４５％以上であり、ＪＩＳＫ７１３６に準じて測定したヘーズ値が２０％以下であり、前記バイオマスシュリンクフィルム全体のバイオベース度が４５％以上である。
【０００９】
本発明の第二の態様に係るバイオマスシュリンクフィルムは、密度が０．９２０～０．９３５ｇ／ｃｍ
３
である第１のポリエチレンと、密度が０．８９０ｇ／ｃｍ
３
以上０．９２０ｇ／ｃｍ
３
未満である第２のポリエチレンと、平均粒子径が０．１μｍ以下である二酸化ケイ素と、グリセリン脂肪酸エステルと、を含むバイオマスシュリンクフィルムであって、前記第１のポリエチレン及び前記第２のポリエチレンを１０：９０～４０：６０の質量比で含み、前記第１のポリエチレン及び前記第２のポリエチレンの合計１００質量部に対して、前記二酸化ケイ素を０．５～５質量部含み、かつ、前記グリセリン脂肪酸エステルを０．５～３質量部含み、前記第２のポリエチレンのバイオベース度が３９．２％以下であり、前記バイオマスシュリンクフィルム全体のバイオベース度が４５％以上である。
【００１０】
本発明の第三の態様に係る多層シュリンクフィルムは、上述のバイオマスシュリンクフィルムを備える。
【発明の効果】

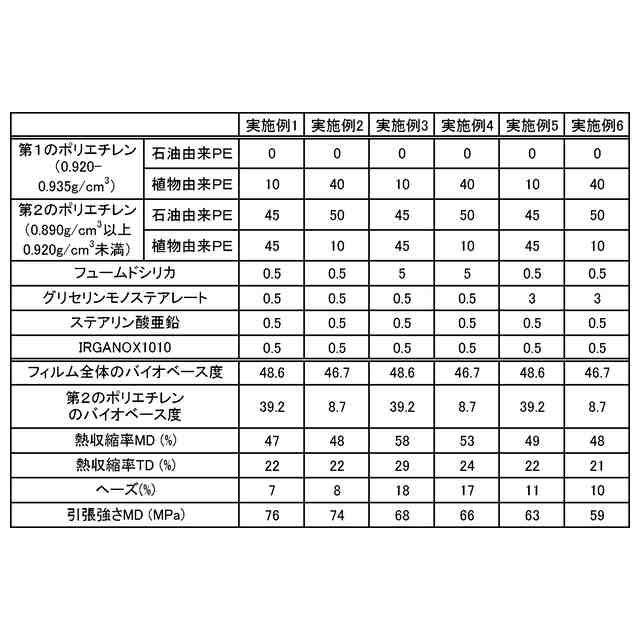

（【００１１】以降は省略されています）

関連特許
