公開番号
2025101382
公報種別
公開特許公報(A)
公開日
2025-07-07
出願番号
2023218200
出願日
2023-12-25
発明の名称
冷蔵庫
出願人
東芝ライフスタイル株式会社
代理人
弁理士法人蔦田特許事務所
主分類
F25D
23/08 20060101AFI20250630BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約
【課題】扉の製造時に、流動性のある発泡断熱材が漏れにくい冷蔵庫を提供する。

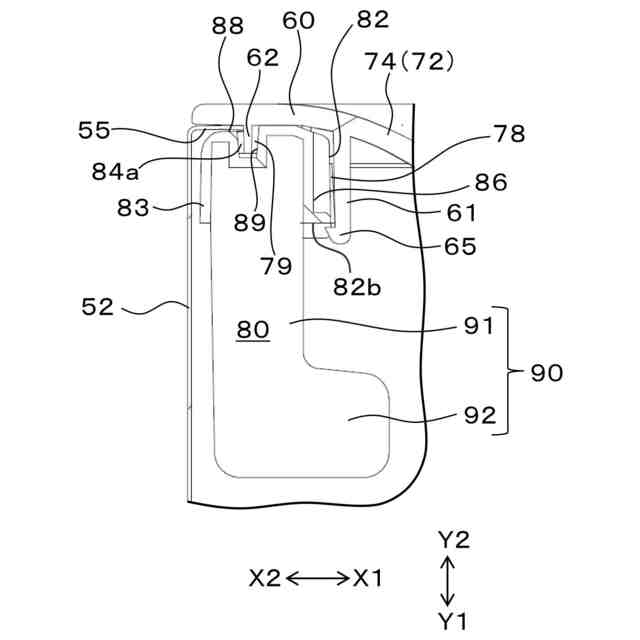

【解決手段】実施形態の冷蔵庫は、貯蔵室の前方開口部を開閉する扉44を備え、扉44が、庫外側の面を構成する前面部分51と、庫内側の面を構成する後面部材56と、左右方向の面を構成するそれぞれの側面部分52と、上下方向の面を構成するそれぞれの枠60、75と、内部の断熱材とを含む冷蔵庫において、少なくとも一方の枠60において、側面部分52から左右方向に離れた場所に第1内部壁61が形成され、左右方向の少なくとも一方において、独立した部品である固定具80が、側面部分52と第1内部壁61との間に嵌まり、第1内部壁61と、固定具80における第1内部壁61側の端面との間に、流動性があるときの前記断熱材の通過を阻害する封止部分78が形成されたことを特徴とする。
【選択図】図15
特許請求の範囲
【請求項1】
貯蔵室の前方開口部を開閉する扉を備え、前記扉が、前側の面を構成する前面部分と、後ろ側の面を構成する後面部材と、左右方向の面を構成するそれぞれの側面部分と、上下方向の面を構成するそれぞれの枠と、内部の断熱材とを含む冷蔵庫において、
少なくとも一方の前記枠において、前記側面部分から左右方向に離れた場所に第1内部壁が形成され、
左右方向の少なくとも一方において、独立した部品である固定具が、前記側面部分と前記第1内部壁との間に嵌まり、
前記第1内部壁と、前記固定具における前記第1内部壁側の端面との間に、流動性があるときの前記断熱材の通過を阻害する封止部分が形成されたことを特徴とする、冷蔵庫。
続きを表示(約 360 文字)
【請求項2】
前記枠において、前記側面部分と前記第1内部壁との間の場所に第2内部壁が形成され、
前記固定具において、前記側面部分と前記第1内部壁との間の場所に溝が形成され、
前記第2内部壁と前記溝の側壁面との間に、流動性があるときの前記断熱材の通過を阻害する封止部分が形成されたことを特徴とする、請求項1に記載の冷蔵庫。
【請求項3】
前記固定具に、前記扉の内部側に突出した把手が形成された、請求項1又は2に記載の冷蔵庫。
【請求項4】
前記枠において、前記扉の外側から見て凹部である手掛け部が形成され、前記手掛け部の裏側の部分が前記扉の内部側に膨出した膨出部として形成され、
前記把手が前記膨出部よりも前記扉の内部側に長く突出した、請求項3に記載の冷蔵庫。
発明の詳細な説明
【技術分野】
【0001】
本発明の実施形態は冷蔵庫に関する。
続きを表示(約 1,900 文字)
【背景技術】
【0002】
例えば特許文献1に記載されているように、冷蔵庫の扉は、冷蔵庫の庫外側の面を形成する外板と、庫内側の面を形成する内板と、扉の上下両端を形成する上下の枠とが組み合わさって構成されている。扉の内部には断熱材が充填されている。扉の製造時には、扉の表面に設けられた注入口から扉の内部に流動性のある発泡断熱材が注入され、その発泡断熱材が扉の内部で流動することにより、扉の内部全体に発泡断熱材が充填される。扉の内部全体に充填された発泡断熱材は、その後固化して流動性を失う。
【先行技術文献】
【特許文献】
【0003】
特許第6392144号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
ところで、枠と外板との間には僅かな隙間があり、扉の製造時にその隙間から流動性のある発泡断熱材が漏れるおそれがあった。
【0005】
そこで本発明は、扉の製造時に、流動性のある発泡断熱材が漏れにくい冷蔵庫を提供することを課題とする。
【課題を解決するための手段】
【0006】
実施形態の冷蔵庫は、貯蔵室の前方開口部を開閉する扉を備え、前記扉が、庫外側の面を構成する前面部分と、庫内側の面を構成する後面部材と、左右方向の面を構成するそれぞれの側面部分と、上下方向の面を構成するそれぞれの枠と、内部の断熱材とを含む冷蔵庫において、少なくとも一方の前記枠において、前記側面部分から左右方向に離れた場所に第1内部壁が形成され、左右方向の少なくとも一方において、独立した部品である固定具が、前記側面部分と前記第1内部壁との間に嵌まり、前記第1内部壁と、前記固定具における前記第1内部壁側の端面との間に、流動性があるときの前記断熱材の通過を阻害する封止部分が形成されたことを特徴とする。
【図面の簡単な説明】
【0007】
冷蔵庫の縦断面図。

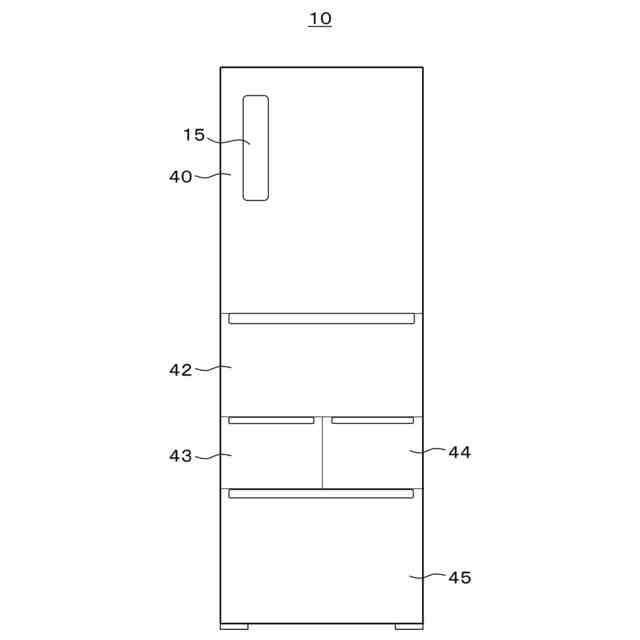

冷蔵庫の正面図。

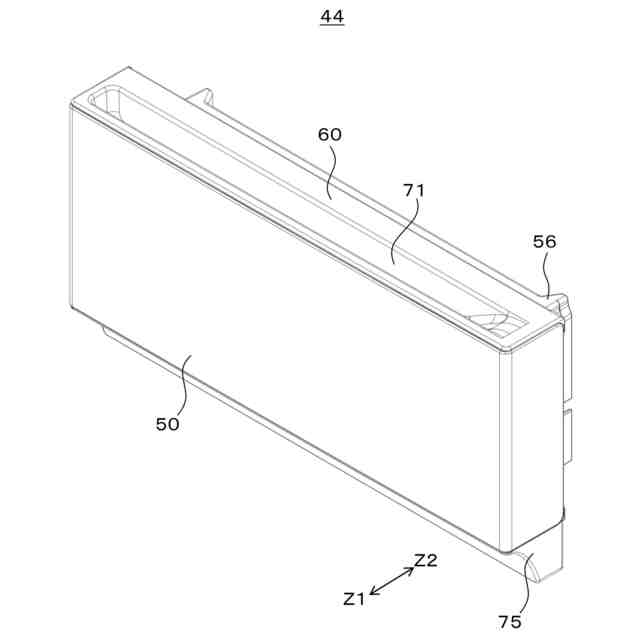

扉を斜め前方から示す斜視図。

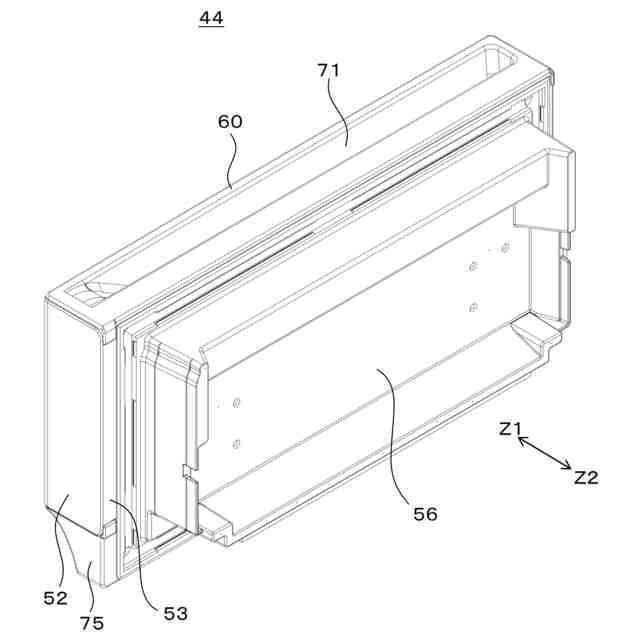

扉を斜め後方から示す斜視図。

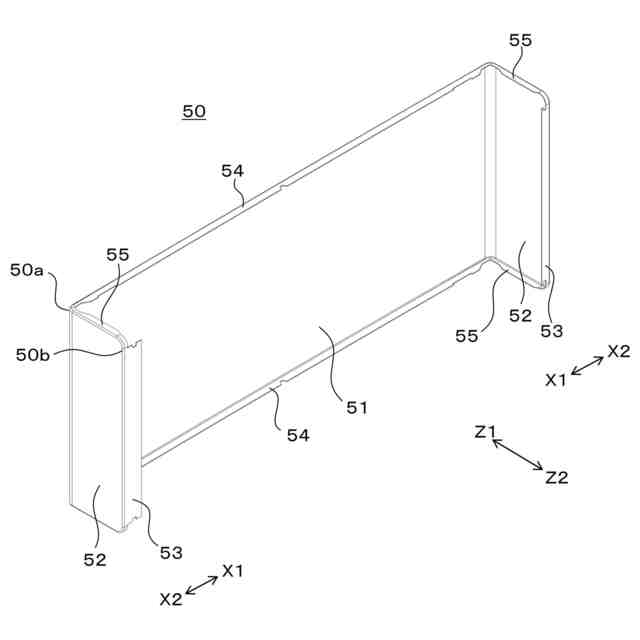

前板を斜め後方から示す斜視図。
上側の枠を斜め前方かつ下方から示す斜視図。

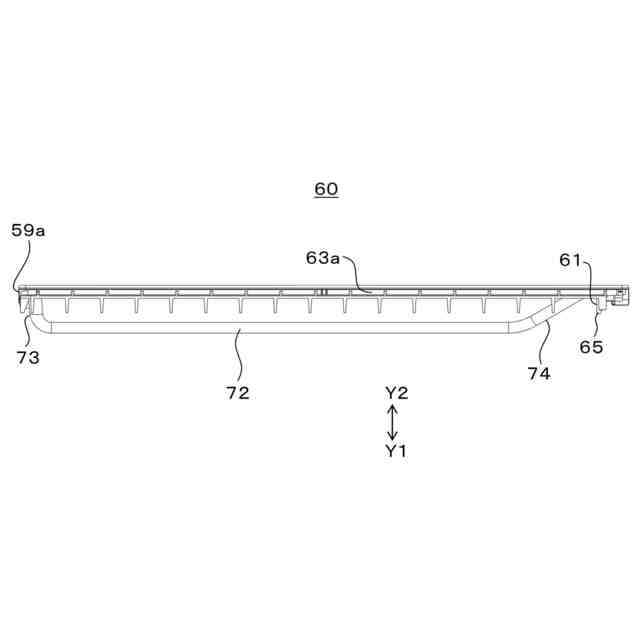

上側の枠の正面図。
上側の枠の右側面図。

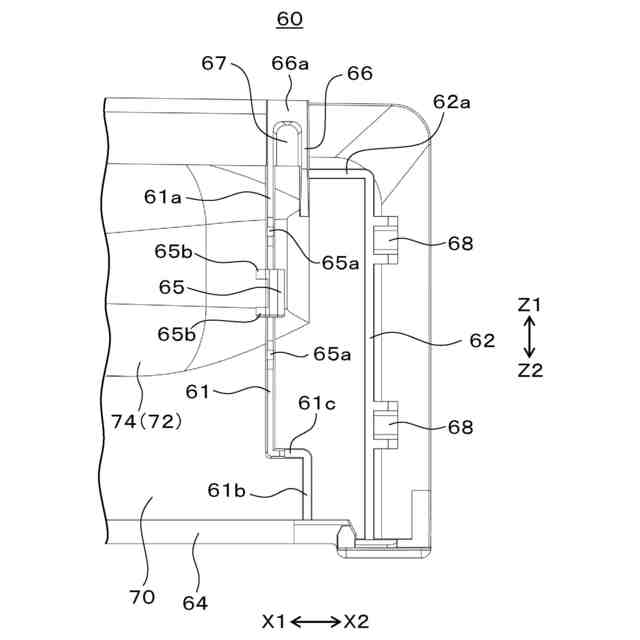

上側の枠における右側部分の底面図。
上側の枠と固定具の分解斜視図。
下側の枠を斜め前方かつ上方から示す斜視図。
前板、上側の枠及び固定具の嵌合状態を斜め後方から示す斜視図。
上側の枠における右側部分と固定具を示す底面図。
図13におけるA1-A1に相当する位置での断面図。
図13におけるA2-A2に相当する位置での断面図。
図13におけるA3-A3に相当する位置での断面図。
固定具の底面図。
固定具を斜め前方かつ上方から示す斜視図。
固定具を斜め前方かつ上方から示す斜視図。
固定具を斜め前方かつ下方から示す斜視図。
枠を前板に取り付ける手順を示す図。
変更例の枠の底面図。
変更例の固定具の斜視図。
変更例の枠と固定具の分解斜視図。
変更例の枠と固定具を示す底面図。
図25におけるA4-A4に相当する位置での断面図。
図25におけるA5-A5に相当する位置での断面図。
【発明を実施するための形態】
【0008】
実施形態について図面に基づき説明する。以下の実施形態は例示であり、発明の範囲はこれに限定されない。以下の実施形態は、その他の様々な形態で実施されることが可能であり、発明の要旨を逸脱しない範囲で、種々の省略、置換、変更を行うことができる。以下の実施形態やその変形は、特許請求の範囲に記載された発明とその均等の範囲に含まれるものである。
【0009】
図1及び図2に実施形態の冷蔵庫10を示す。冷蔵庫10の筐体11は、冷蔵庫10の外郭を形成する外箱12と、外箱12と組み合わされる内箱13と、外箱12と内箱13との間の断熱部14とを有している。断熱部14には断熱材が充填されている。その断熱材を、外箱12と内箱13が挟んでいる。
【0010】
筐体11の内側は断熱仕切壁21によって上下に仕切られている。断熱仕切壁21より上は冷蔵空間である。冷蔵空間は冷蔵保存に適した温度である冷蔵温度に維持される。また、断熱仕切壁21より下は冷凍空間である。冷凍空間は冷凍保存に適した温度である冷凍温度に維持される。
(【0011】以降は省略されています)
