特許ウォッチ

公開番号2025101242
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217944
出願日2023-12-25
発明の名称樹脂組成物およびこれを含む成形品
出願人株式会社TBM
代理人弁理士法人鷲田国際特許事務所
主分類C08L 23/02 20250101AFI20250630BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】マンガンや鉄を含む無機粉末を含むにも拘わらず、高い伸びや引張強度を有し、加工性に優れる樹脂組成物を提供すること。
【解決手段】上記課題を解決する樹脂組成物は、ポリオレフィン系樹脂を含む熱可塑性樹脂と、無機粉末と、金属不活性化剤と、を含み、前記無機粉末の含有量が50質量%以上90質量%以下であり、前記無機粉末中のマンガン元素の量が0.001質量%以上0.500質量%以下であり、かつ前記無機粉末中の鉄元素の量が0.01質量%以上1.00質量%以下であり、前記金属不活性化剤の含有量が0.2質量%以上1.0質量%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリオレフィン系樹脂を含む熱可塑性樹脂と、
無機粉末と、
金属不活性化剤と、
を含み、
前記無機粉末の含有量が５０質量％以上９０質量％以下であり、
前記無機粉末中のマンガン元素の量が０．００１質量％以上０．５００質量％以下であり、かつ前記無機粉末中の鉄元素の量が０．０１質量％以上１．００質量％以下であり、
前記金属不活性化剤の含有量が０．２質量％以上１．０質量％以下である、
樹脂組成物。
続きを表示（約 1,000 文字）【請求項２】
前記熱可塑性樹脂が、ポリプロピレン系樹脂および／またはポリエチレン系樹脂を含む、請求項１に記載の樹脂組成物。
【請求項３】
前記無機粉末が、炭酸カルシウム粉末である、
請求項１に記載の樹脂組成物。
【請求項４】
前記炭酸カルシウム粉末が、鉄鋼スラグおよび／またはカーバイドスラグを原料とする炭酸カルシウム粉末である、
請求項３に記載の樹脂組成物。
【請求項５】
前記炭酸カルシウム粉末のＪＩＳＭ－８５１１に準じて空気透過法により測定される平均粒子径が、０．７μｍ以上１０．０μｍ以下である、
請求項４に記載の樹脂組成物。
【請求項６】
前記金属不活性化剤が、メラミン、３－サリチルアミノ－１，２，４－トリアゾール、Ｎ’１，Ｎ’１２－ビス（２－ヒドロキシベンゾイル）ドデカンジヒドラジド、１，２－ビス［３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロパノイル］ヒドラジン、Ｎ，Ｎ’－ジフェニルオキサミド、Ｎ－サリチル－Ｎ’－サリチルヒドラジン、Ｎ，Ｎ’－ビス（サリチル）ヒドラジン、Ｎ，Ｎ’－ビス（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニルプロピオニル）ヒドラジン、ビス（ベンジリデン）オキサリルジヒドラジド、オキサニリド、イソフタロイルジヒドラジド、セバコイルビスフェニルヒドラジド、Ｎ，Ｎ’－ジアセチルアジポイルジヒドラジド、Ｎ，Ｎ’－ビス（サリチロイル）オキシリルジヒドラジド、およびＮ，Ｎ’－ビス（サリチロイル）チオプロピオニルジヒドラジドからなる群から選ばれる１種以上の化合物を含む、
請求項１に記載の樹脂組成物。
【請求項７】
前記金属不活性化剤が、メラミン、３－サリチルアミノ－１，２，４－トリアゾール、Ｎ’１，Ｎ’１２－ビス（２－ヒドロキシベンゾイル）ドデカンジヒドラジド、および１，２－ビス［３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロパノイル］ヒドラジンからなる群から選ばれる１種以上の化合物を含む、
請求項６に記載の樹脂組成物。
【請求項８】
前記金属不活性化剤が、メラミンである、
請求項７に記載の樹脂組成物。
【請求項９】
請求項１～８のいずれか一項に記載の樹脂組成物を含む、
成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、およびこれを含む成形品に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、炭酸カルシウム粉末等の無機粉末を熱可塑性樹脂に高充填した樹脂組成物が知られている（例えば特許文献１）。このような樹脂組成物は、熱収縮量が小さく、かつ耐衝撃性に優れる、という利点がある。近年、当該樹脂組成物の特性を活かし、さらに広い用途に展開することが検討されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７７４７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、樹脂組成物を加工する際には、その用途に合わせて延伸処理や、各種成形処理を行う。したがって、樹脂組成物には優れた加工性が求められる。ここで近年、環境への取り組みから、鉄鋼スラグやカーバイドスラグ等のカルシウムを含有する廃棄物や該廃棄物から抽出したカルシウムと、温室効果の原因となる二酸化炭素とを反応させて、無機粉末（炭酸カルシウム）を調製することが行われている。本発明者らが検討を行ったところ、このようなスラグを原料とする無機粉末、特に鉄やマンガンを含む無機粉末を上記樹脂組成物に用いた場合に、得られる樹脂組成物の加工性、特に伸びや引張強度が低くなりやすいことが明らかとなった。
【０００５】
本発明は、上記従来技術の課題に鑑みなされたものである。具体的には、マンガンや鉄を含む無機粉末を含むにも拘わらず、高い伸びや引張強度を有し、加工性に優れる樹脂組成物、およびこれを含む成形品の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、熱可塑性樹脂と、マンガン元素および鉄元素を一定量含む無機粉末と、金属不活性化剤と、を組み合わせることで、樹脂組成物の伸びや引張強度が格段に向上し、その加工性が高まることを見出し、本発明を完成させた。
【０００７】
本発明の一態様は、下記の樹脂組成物を提供する。
［１］ポリオレフィン系樹脂を含む熱可塑性樹脂と、無機粉末と、金属不活性化剤と、を含み、前記無機粉末の含有量が５０質量％以上９０質量％以下であり、前記無機粉末中のマンガン元素の量が０．００１質量％以上０．５００質量％以下であり、かつ前記無機粉末中の鉄元素の量が０．０１質量％以上１．００質量％以下であり、前記金属不活性化剤の含有量が０．２質量％以上１．０質量％以下である、樹脂組成物。
［２］前記熱可塑性樹脂が、ポリプロピレン系樹脂および／またはポリエチレン系樹脂を含む、［１］に記載の樹脂組成物。
［３］前記無機粉末が、炭酸カルシウム粉末である、［１］または［２］に記載の樹脂組成物。
［４］前記炭酸カルシウム粉末が、鉄鋼スラグおよび／またはカーバイドスラグを原料とする炭酸カルシウム粉末である、［３］に記載の樹脂組成物。
［５］前記炭酸カルシウム粉末のＪＩＳＭ－８５１１に準じて空気透過法により測定される平均粒子径が、０．７μｍ以上１０．０μｍ以下である、［３］または［４］に記載の樹脂組成物。
［６］前記金属不活性化剤が、メラミン、３－サリチルアミノ－１，２，４－トリアゾール、Ｎ’１，Ｎ’１２－ビス（２－ヒドロキシベンゾイル）ドデカンジヒドラジド、１，２－ビス［３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロパノイル］ヒドラジン、Ｎ，Ｎ’－ジフェニルオキサミド、Ｎ－サリチル－Ｎ’－サリチルヒドラジン、Ｎ，Ｎ’－ビス（サリチル）ヒドラジン、Ｎ，Ｎ’－ビス（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニルプロピオニル）ヒドラジン、ビス（ベンジリデン）オキサリルジヒドラジド、オキサニリド、イソフタロイルジヒドラジド、セバコイルビスフェニルヒドラジド、Ｎ，Ｎ’－ジアセチルアジポイルジヒドラジド、Ｎ，Ｎ’－ビス（サリチロイル）オキシリルジヒドラジド、およびＮ，Ｎ’－ビス（サリチロイル）チオプロピオニルジヒドラジドからなる群から選ばれる１種以上の化合物を含む、［１］～［５］のいずれかに記載の樹脂組成物。
［７］前記金属不活性化剤が、メラミン、３－サリチルアミノ－１，２，４－トリアゾール、Ｎ’１，Ｎ’１２－ビス（２－ヒドロキシベンゾイル）ドデカンジヒドラジド、および１，２－ビス［３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロパノイル］ヒドラジンからなる群から選ばれる１種以上の化合物を含む、［６］に記載の樹脂組成物。
［８］前記金属不活性化剤が、メラミンである、［７］に記載の樹脂組成物。
【０００８】
本発明の一態様は、下記の成形品を提供する。
［９］前記［１］～［８］のいずれかに記載の樹脂組成物を含む、成形品。
【発明の効果】
【０００９】
本発明によれば、マンガンや鉄を含む無機粉末を含むにも拘わらず、高い伸びや引張強度を有し、加工性に優れる樹脂組成物、およびこれを含む成形品が提供される。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について詳細に説明する。ただし、本発明は当該実施形態に限定されない。また、本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値および上限値として含む範囲を意味する。

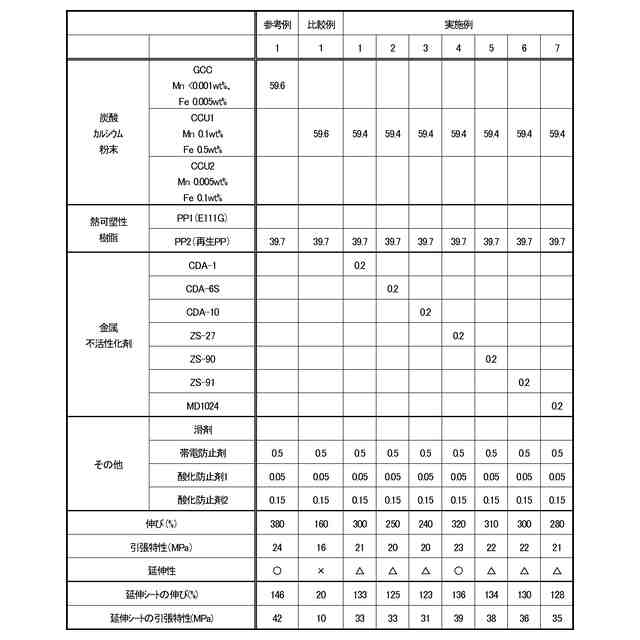

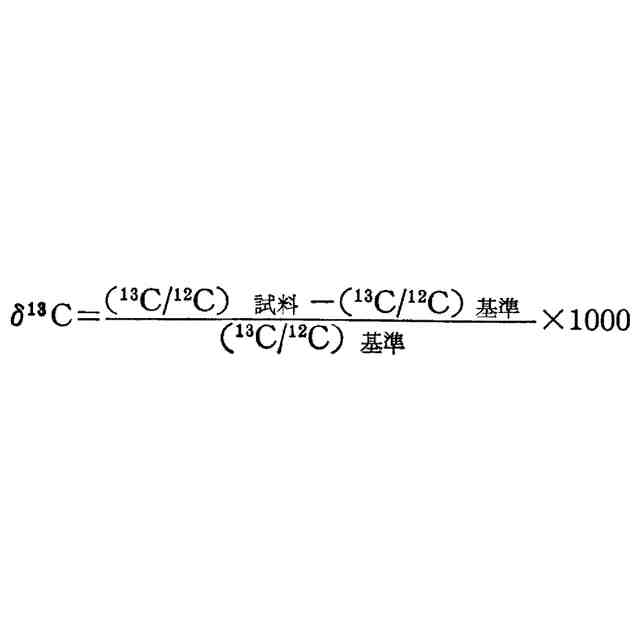

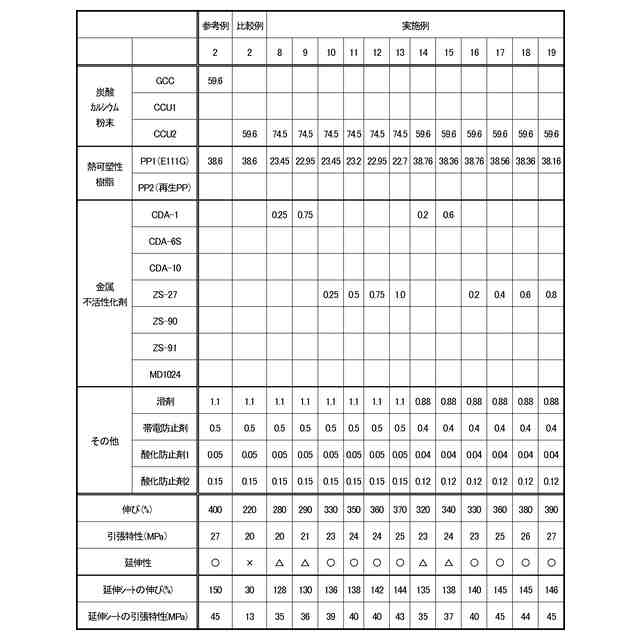

（【００１１】以降は省略されています）

関連特許
