公開番号2025100803
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025069538,2022562775
出願日2025-04-21,2021-05-21
発明の名称コンピューティングデバイス
出願人北京嘉楠捷思信息技術有限公司
代理人個人,個人,個人
主分類G06F 1/18 20060101AFI20250626BHJP(計算;計数)
要約【課題】より安全性の高いコンピューティングデバイスを提供すること。
【解決手段】フレーム、フレーム内から連結ボックス内へと延在する電源インターフェースを備えるコンピューティングモジュール、制御モジュール、連結ボックス内へと延在する電源接続端を備える電源モジュール、放熱モジュール、およびフレームに連結された連結ボックスを備えるコンピューティングデバイスが開示され、電源インターフェースと電源接続端が連結ボックス内で導電バーで接続される。コンピューティングデバイスは、内部で電源とコンピューティングボードの電源線とを接続する密閉可能な連結ボックスを備えるため様々な電源接続線が連結ボックス内部に密閉され露出せず、安全性や見栄えが向上し、連結ボックスがデバイスの上端に配置されるため操作も容易である。本発明のフレームは取り付けの必要のない一体に形成されたアルミニウムフレームであり、費用が安く強度が高い。

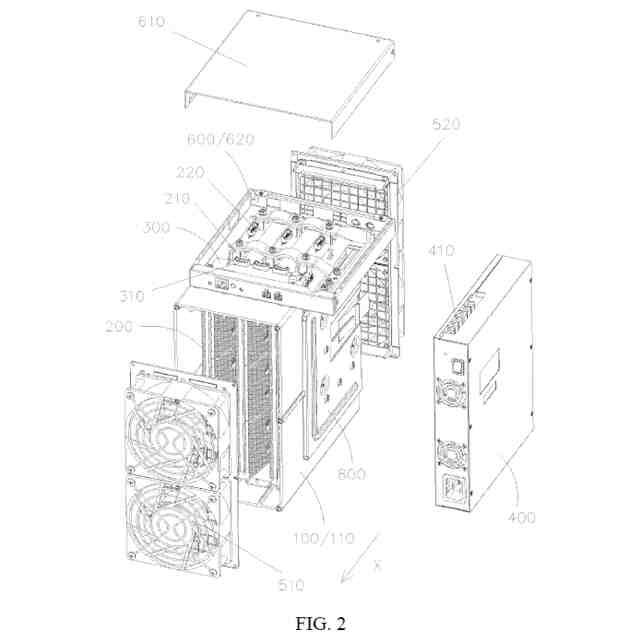

【選択図】図2
特許請求の範囲【請求項１】
コンピューティングデバイスであって、
フレームと、
コンピューティングモジュールと、
制御モジュールと、
電源モジュールと、
放熱モジュールと、
を備え、
前記コンピューティングモジュールが、前記フレーム内に配置されかつ電源インターフェースを備え、
前記電源モジュールが、電源接続端を備え、
前記コンピューティングデバイスは、前記フレームに連結された連結ボックスをさらに備え、
前記電源インターフェースが、前記フレームから前記連結ボックス内へと延在し、
前記電源接続端が、前記連結ボックス内へと延在し、
前記電源インターフェースと前記電源接続端とが、前記連結ボックス内で導電バーを介して接続されており、
前記連結ボックスが、前記フレームと連通するアクセス部を備えており、
前記制御モジュールは、前記コンピューティングモジュールおよび前記電源モジュールに接続され、かつ、
前記放熱モジュールは、前記電源モジュールに接続されている、コンピューティングデバイス。
続きを表示（約 280 文字）【請求項２】
前記フレームが、前記コンピューティングモジュール全体が外または内部へと摺動するためのアクセス面を備え、前記連結ボックスが、前記アクセス面または前記フレームの前記アクセス面とは異なる他の面に配置される、請求項１に記載のコンピューティングデバイス。
【請求項３】
前記電源モジュール、前記制御モジュールおよび前記放熱モジュールが、前記フレーム内に配置される、または前記電源モジュール、前記制御モジュールおよび前記放熱モジュールのうちの少なくとも１つが、前記フレームの一部を形成する、請求項２に記載のコンピューティングデバイス。

発明の詳細な説明【技術分野】
【０００１】
本願は、データ演算の技術分野に関し、詳細には、より安全なコンピューティングデバイスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
コンピューティングデバイスは、相応の仮想通貨を得るために特定のアルゴリズムを実行しリモートサーバと通信するように構成された電子機器などの高速で演算を行う電子機器である。既存の産業の発展により、オートメーションの開発およびコンピューティングデバイスの知能が向上し、様々な代替製品が次々と現れている。しかし、既存のコンピューティングデバイスの多くの設計では、依然として接続線が露出しており、これは安全性に影響を与えるだけでなく外観にも影響する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の目的は、より高い安全性のコンピューティングデバイスを提供することである。
【課題を解決するための手段】
【０００４】
上述の目的を達成するため、本願のコンピューティングデバイスは、フレームと、コンピューティングモジュールと、制御モジュールと、電源モジュールと、放熱モジュールとを含み、コンピューティングモジュールが、フレーム内に配置され、電源モジュール、制御モジュールおよび放熱モジュールがフレームの外側に連結され、コンピューティングモジュールが、電源インターフェースを含み、電源モジュールが、電源接続端を含む。コンピューティングデバイスは、フレームおよび電源モジュールの頂部に配置された連結ボックスをさらに含み、電源インターフェースが、フレームの上端から連結ボックス内へと延在し、電源接続端が、連結ボックス内へと延在し、電源インターフェースと電源接続端が、連結ボックス内で導電バーを介して接続されている。
【０００５】

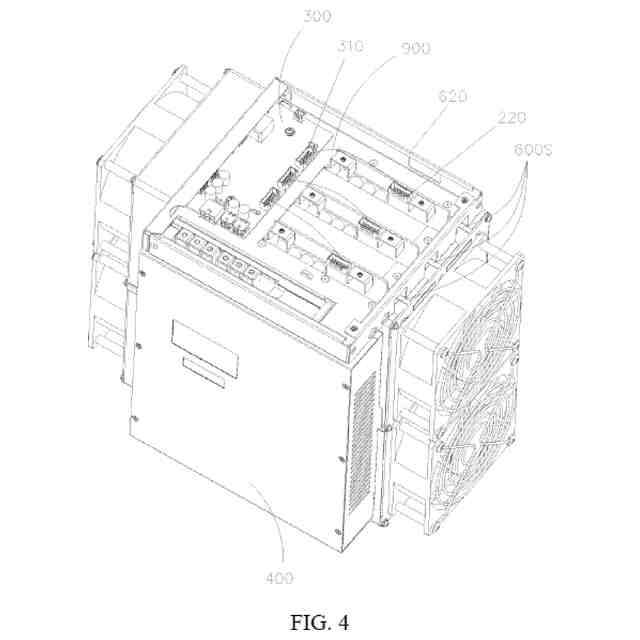

上述のコンピューティングデバイスの一実施態様では、コンピューティングモジュールが、信号インターフェースを含み、制御モジュールが、信号接続端を含み、制御モジュールが、連結ボックス内に配置され、信号インターフェースと信号接続端が、連結ボックス内で信号線を介して接続されている。
【０００６】

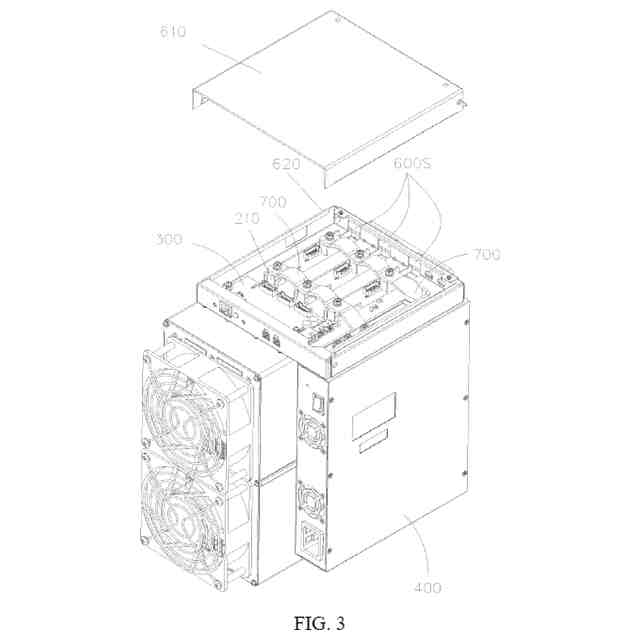

上述のコンピューティングデバイスの一実施態様では、連結ボックスが、上カバープレートと底カバー本体とを含み、上カバープレートが、連結ボックスを密閉するように底カバー本体を覆う。
【０００７】
上述のコンピューティングデバイスの一実施態様では、フレームが、一体に形成されたアルミニウム片である。
【０００８】

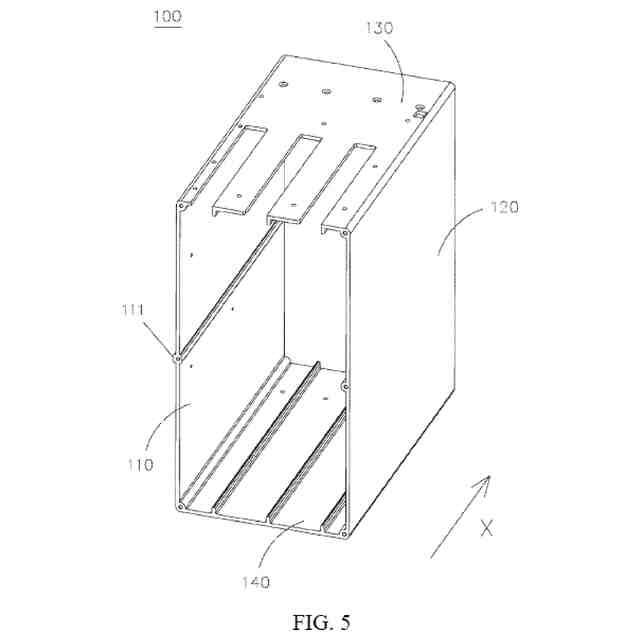

上述のコンピューティングデバイスの一実施態様では、フレームが、第１の側壁と、第２の側壁と、頂壁と、底壁とを含み、第１の側壁および第２の側壁が、頂壁と底壁との間で支持されている。
【０００９】
上述のコンピューティングデバイスの一実施態様では、第１の側壁の外側部分が、横断方向に配置された電源スライドレールを備え、電源モジュールブラケットが、電源スライドレールを通って第１の側壁に連結され、電源モジュールが、電源モジュールブラケットに取り付けられる。
【００１０】
上述のコンピューティングデバイスの一実施態様では、底壁が、横断方向に配置されたコンピューティングボード（computing board）底スライドレールを備え、コンピューティングモジュールが、コンピューティングボード底スライドレールを通ってフレーム内へ、またはフレームから外へ摺動するように構成される。
（【００１１】以降は省略されています）
