公開番号2025098666
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214966
出願日2023-12-20
発明の名称制御装置
出願人トヨタ自動車株式会社,株式会社デンソー
代理人個人,個人,個人,個人,個人,個人,個人
主分類G06F 3/0481 20220101AFI20250625BHJP(計算;計数)
要約【課題】表示装置の入力操作中に、表示装置の表示内容が入力操作と関係のない別の表示内容に切り替わるのを抑制する。
【解決手段】入力機器42を有する表示装置4の表示内容を制御する制御装置5は、所定の切替条件が成立したときに、表示装置4の表示内容を特定の表示内容に切り替え、入力機器を介して入力操作が実施されたと判定されているときは、切替条件が成立しても、表示装置4の表示内容を特定の表示内容に切り替えないように構成される。
【選択図】図1
特許請求の範囲【請求項１】
入力機器を有する表示装置の表示内容を制御する制御装置であって、
所定の切替条件が成立したときに、前記表示装置の表示内容を特定の表示内容に切り替え、
前記入力機器を介して入力操作が実施されたと判定されているときは、前記切替条件が成立しても、前記表示装置の表示内容を前記特定の表示内容に切り替えないように構成される、
制御装置。
続きを表示（約 610 文字）【請求項２】
前記表示装置は車両に搭載されており、
前記特定の表示内容は、前記車両の外部を撮影する撮像装置によって撮影された画像、又は当該画像に基づいて生成された合成画像である、
請求項１に記載の制御装置。
【請求項３】
前記入力操作が所定時間内に所定回数以上実施された場合、又は前記入力操作が所定時間以上継続して実施されている場合に、前記入力操作が実施されたと判定するように構成される、
請求項１又は請求項２に記載の制御装置。
【請求項４】
前記切替条件とは異なる所定の第２切替条件が成立したときも、前記表示装置の表示内容を特定の表示内容に切り替え、
前記第２切替条件が成立したときは、前記入力操作が実施されたと判定されていても、前記表示装置の表示内容を前記特定の表示内容に切り替えるように構成される、
請求項１又は請求項２に記載の制御装置。
【請求項５】
前記切替条件は、前記表示装置が搭載された車両の車速が所定車速未満であること、及び、前記車両のシフトポジションが前進レンジであることの少なくとも一方を含み、
前記第２切替条件は、前記車両のシフトポジションが後進レンジであること、及び、前記車両との相対距離が所定距離未満の物標が検出されていることの少なくとも一方を含む、
請求項４に記載の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】
特許文献１には、従来の表示切替装置として、画像切替条件が成立すると、車室内の表示装置に表示する画像を車載周辺監視カメラによって撮影されたカメラ画像に切り替えるものが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２７９９５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前述した従来の表示切替装置では、画像切替条件が成立すると、表示装置に対して何らかの入力操作を行っている場合であっても、表示装置の画像がカメラ画像に切り替わるおそれがあった。
【０００５】
本発明は、このような問題点に着目してなされたものであり、表示装置の入力操作中に、表示装置の表示内容が入力操作と関係のない別の表示内容に切り替わるのを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、入力機器を有する表示装置の表示内容を制御する本発明のある態様による制御装置は、所定の切替条件が成立したときに表示装置の表示内容を特定の表示内容に切り替え、入力機器を介して入力操作が実施されたと判定されているときは、切替条件が成立しても、表示装置の表示内容を特定の表示内容に切り替えないように構成される。
【発明の効果】
【０００７】
本発明のこの態様によれば、表示装置の入力操作中に、表示装置の表示内容が入力操作と関係のない別の表示内容に切り替わるのを抑制することができる。
【図面の簡単な説明】
【０００８】

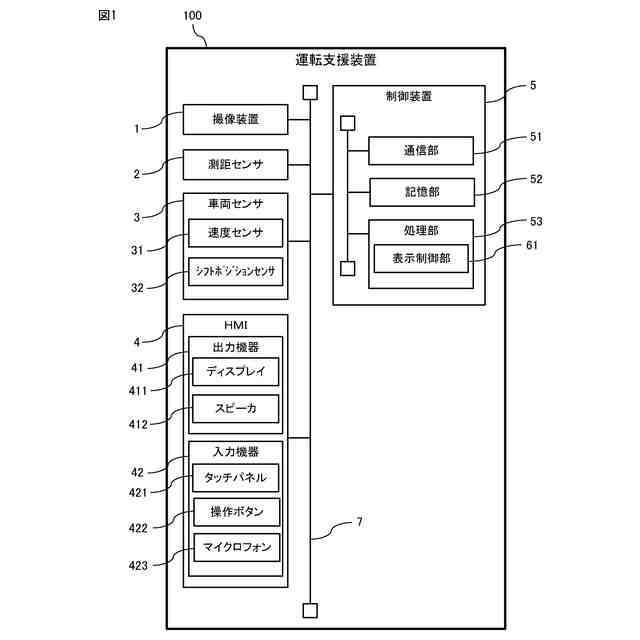

本発明の一実施形態による運転支援装置の概略構成図である。

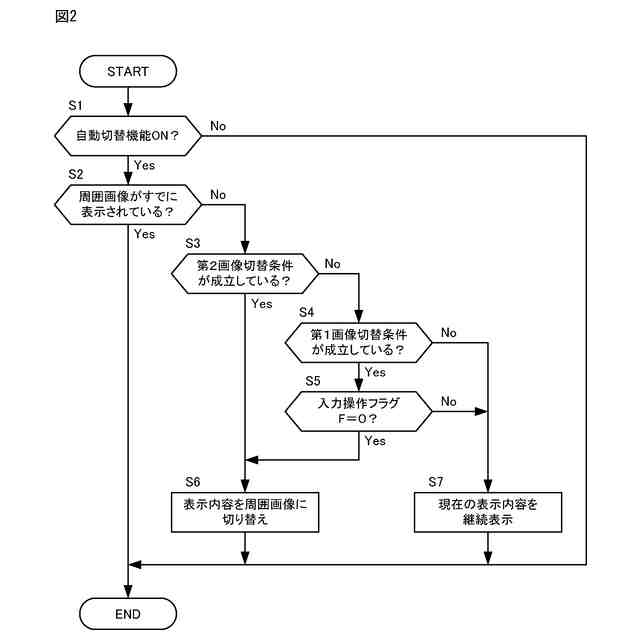

本発明の一実施形態による自動切替制御の詳細について説明するフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について詳細に説明する。なお、以下の説明では、同様な構成要素には同一の参照番号を付す。
【００１０】
図１は、本発明の一実施形態による運転支援装置１００の概略構成図である。
（【００１１】以降は省略されています）
