公開番号2025098577
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214806
出願日2023-12-20
発明の名称レーザー照射溶接装置のエアー供給装置
出願人豊田鉄工株式会社
代理人弁理士法人岡田国際特許事務所
主分類B23K 26/142 20140101AFI20250625BHJP(工作機械;他に分類されない金属加工)
要約【課題】長尺状部品のレーザー照射溶接接合における溶接加工点に生じる溶接ヒユームを、正確にかつ効率よく飛ばして、良好な接合品質を得る。

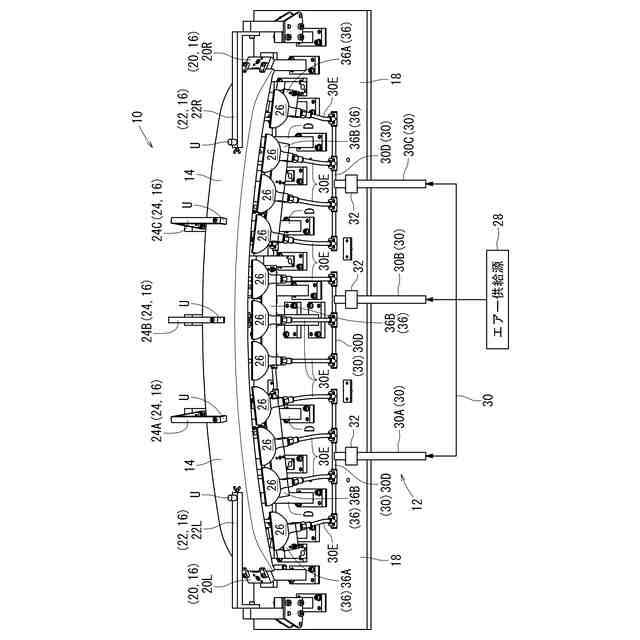

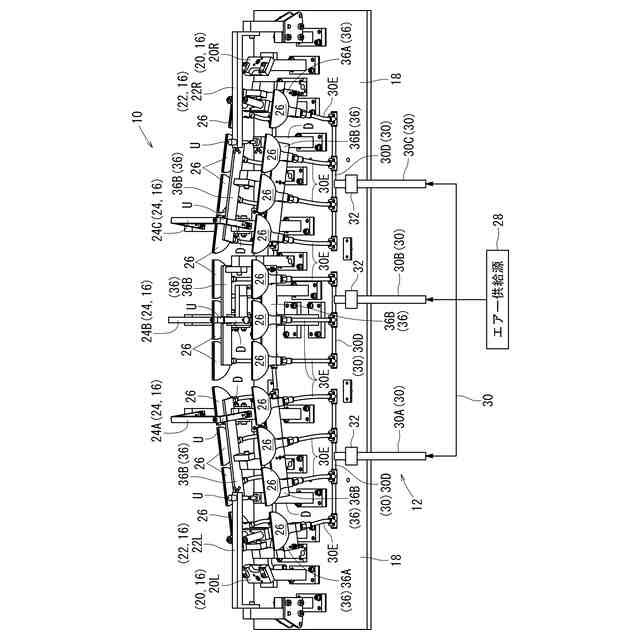

【解決手段】レーザー照射溶接装置10における溶接加工点に生じる溶接ヒユームを飛ばすためのエアー供給装置12であって、エアー供給装置12は、長尺状部品(バンパーリインフォースメント14)に設定される溶接加工点にエアー吹き出し孔が近接して配設されるエアーノズル26と、エアーノズル26にエアーを供給するエアー供給源28と、エアー供給源28とエアーノズル26を接続するエアー供給経路30と、を備える。そして、エアーノズル26はエアー吹き出し孔が扁平形状で、一つのエアーノズル26は、少なくとも互いに隣接する複数個の溶接加工点に向けて吹き出し可能に配設されており、エアーノズル26の複数個が一連の連続した多数の溶接加工点Wに沿って連続して配設されている。
【選択図】図1
特許請求の範囲【請求項１】
長尺状部品を、長尺方向に一連の連続した多数の溶接加工点で接合するレーザー照射溶接装置における前記溶接加工点に生じる溶接ヒユームを飛ばすためのエアー供給装置であって、
前記長尺状部品に設定される溶接加工点にエアー吹き出し孔が近接して配設されるエアーノズルと、
前記エアーノズルにエアーを供給するエアー供給源と、
前記エアー供給源と前記エアーノズルを接続するエアー供給経路と、を備え、

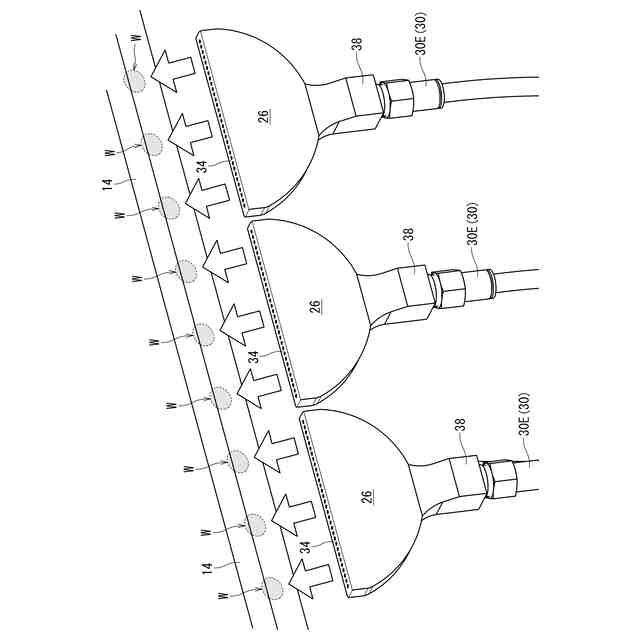

前記エアーノズルは吹き出し孔が扁平形状で、一つのエアーノズルの扁平形状の吹き出し孔は、少なくとも互いに隣接する複数個の前記溶接加工点に向けて吹き出し可能に配設されており、当該エアーノズルの複数個が前記一連の連続した多数の溶接加工点に沿って連続して配設されている、レーザー照射溶接装置のエアー供給装置。
続きを表示（約 610 文字）【請求項２】
請求項１に記載のレーザー照射溶接装置のエアー供給装置であって、
前記長尺方向に一連の連続した多数の溶接加工点は、長尺状部品の長尺方向の側部位置に設定されている、レーザー照射溶接装置のエアー供給装置。
【請求項３】
請求項１に記載のレーザー照射溶接装置のエアー供給装置であって、

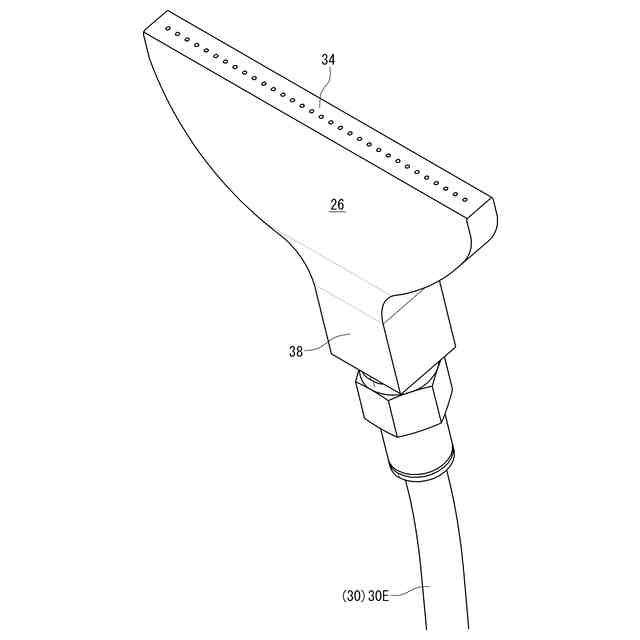

前記エアーノズルは前記エアー供給経路から溶接加工点方向に向けて広がる形状に形成されていると共に、扁平形状の吹き出し孔は網目形状であり、エアーが均等に前記溶接加工点に向けて供給されるようになっている、レーザー照射溶接装置のエアー供給装置。
【請求項４】
請求項３に記載のレーザー照射溶接装置のエアー供給装置であって、
前記エアーノズルの形状は前記エアー供給経路から溶接加工点方向に向けて広がる形状である、レーザー照射溶接装置のエアー供給装置。
【請求項５】
請求項１に記載のレーザー照射溶接装置のエアー供給装置であって、
前記エアー供給経路に流量調整装置が設置されている、レーザー照射溶接装置のエアー供給装置。
【請求項６】
請求項１～請求項５のいずれかの請求項に記載のレーザー照射溶接装置のエアー供給装置であって、
前記長尺状部品はバンパーリインフォースメントである、レーザー照射溶接装置のエアー供給装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レーザー照射溶接装置のエアー供給装置に関する。詳細には、長尺状部品を、長尺方向に一連の連続した多数の溶接加工点で接合するレーザー照射溶接装置における前記溶接加工点に生じる溶接ヒユームを飛ばすためのエアー供給装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
通常の自動車等車両においては、車体構成部材として多くの鋼鈑部材が使われており、鋼鈑部材を溶接接合して構造部材がとされることが多い。そして、溶接接合としてレーザー照射溶接装置が用いられることが多い。例えば、自動車の前後部に配置されるバンパーを構成する骨格部材のバンパーリインフォースメントが、レーザー照射溶接装置により溶接接合されて構成される。
【０００３】
レーザー照射溶接は、レーザーを接合すべき被接合体の溶接加工点に照射して行われる。レーザー照射溶接は、レーザーが被接合体に照射される際に溶接ヒユームが発生する。そのため、溶接ヒユームによりレーザー光のエネルギーが低下し、接合品質が低下する問題がある。
【０００４】
この問題の対応として、従来から、レーザー照射装置から溶接加工点に向けてエアーブローを行い、溶接加工点の品質低下の抑制を図ることが行われている。しかし、かかる対応においても、レーザー照射装置の治具ユニットにより加工点付近の風量に乱流、バラツキが生じ、接合品質に影響を及ぼすことがあった。このため、レーザー照射溶接装置の治具ユニット自体に溶接ヒユームを飛ばすためのエアー供給口（エアー吹き出し孔）を溶接加工点付近に設定する方策が提案されている（下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－１６８３１８号公報
特開２０１０－１０５０４１号公報
特開平１－１０７９９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上述した従来の方策では、バンパーリインフォースメントのような長尺状部品を、長尺方向に一連の連続した多数のレーザー照射溶接加工点で接合する場合には、当該加工点に生じる溶接ヒユームを、正確にかつ効率よく飛ばすことは困難であった。特に、バンパーリインフォースメントのような長尺状部品の長尺方向の側面位置をレーザー照射溶接接合する場合には適したものではなかった。
【０００７】
而して、本発明は上述した点に鑑みて創案されたものであって、本発明が解決しようとする課題は、長尺状部品のレーザー照射溶接接合における溶接加工点に生じる溶接ヒユームを、確実で正確に、かつ効率よく飛ばして、接合品質の良好なレーザー照射溶接接合を行うことにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、本発明に係るレーザー照射溶接装置のエアー供給装置は、次の手段をとる。
【０００９】
本発明の第１の発明は、長尺状部品を、長尺方向に一連の連続した多数の溶接加工点で接合するレーザー照射溶接装置における前記溶接加工点に生じる溶接ヒユームを飛ばすためのエアー供給装置であって、前記長尺状部品に設定される溶接加工点にエアー吹き出し孔が近接して配設されるエアーノズルと、前記エアーノズルにエアーを供給するエアー供給源と、前記エアー供給源と前記エアーノズルを接続するエアー供給経路と、を備え、前記エアーノズルは吹き出し孔が扁平形状で、一つのエアーノズルの扁平形状の吹き出し孔は、少なくとも互いに隣接する複数個の前記溶接加工点に向けて吹き出し可能に配設されており、当該エアーノズルの複数個が前記一連の連続した多数の溶接加工点に沿って連続して配設されている、レーザー照射溶接装置のエアー供給装置である。
【００１０】
なお、本発明において、溶接加工点に生じる溶接ヒユームを飛ばすためのエアーには、ガスを含む意味であることを付記しておく。
（【００１１】以降は省略されています）
