公開番号2025097159
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213287
出願日2023-12-18
発明の名称放射線遮蔽パネル、放射線遮蔽パネルの接合構造
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類G21F 3/00 20060101AFI20250623BHJP(核物理;核工学)
要約【課題】石膏を含有する放射線遮蔽版を含んで構成される放射線遮蔽パネルにおいて、下地材を必要としない構成を得ることである。
【解決手段】放射線遮蔽パネルは、放射線遮蔽版と、放射線遮蔽版を被覆する鋼板と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
石膏を含有する放射線遮蔽版と、
前記放射線遮蔽版を被覆する鋼板と、
を備える放射線遮蔽パネル。
続きを表示（約 470 文字）【請求項２】
前記放射線遮蔽版に積層される発泡ウレタン層を有し、
前記鋼板は、前記放射線遮蔽版に前記発泡ウレタン層が積層された積層体を被覆する、
請求項１に記載の放射線遮蔽パネル。
【請求項３】

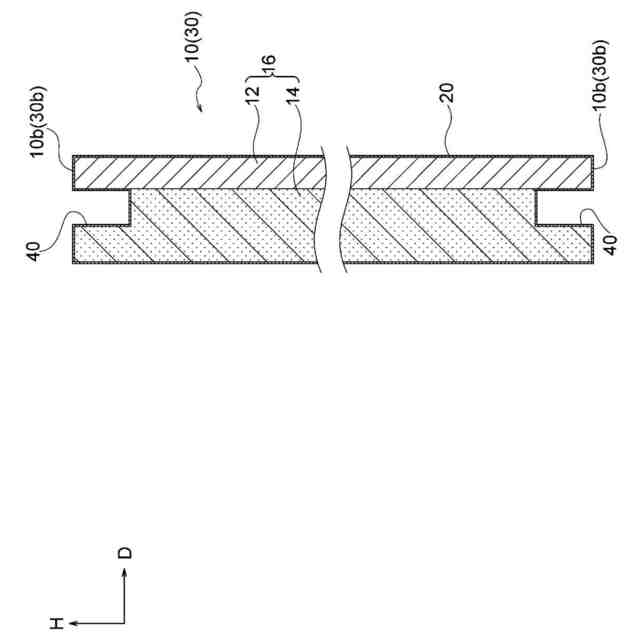

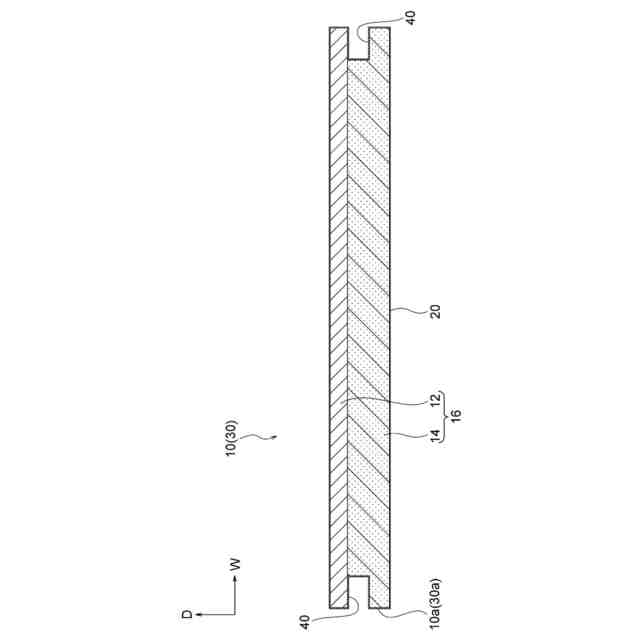

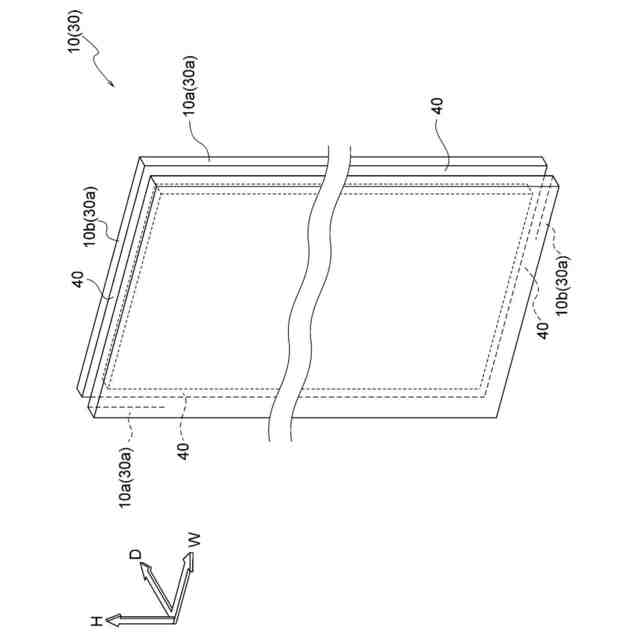

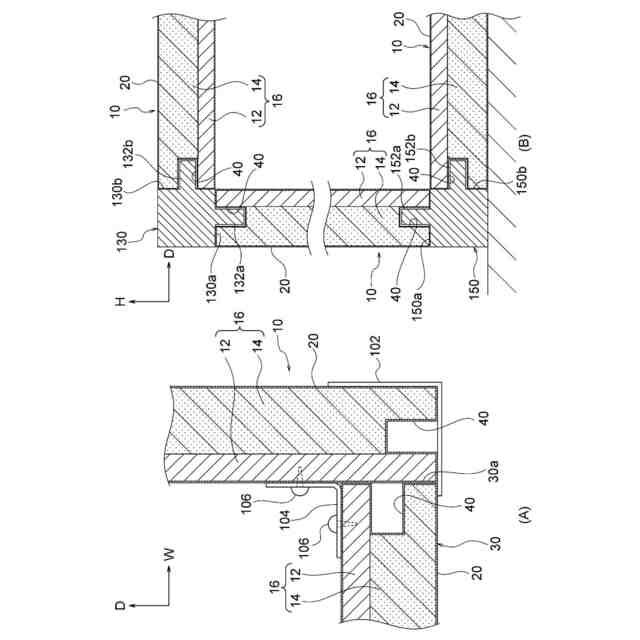

板厚方向から見て矩形状で、長手方向に延びる接合端面に前記長手方向に延びる凹部が形成され、前記凹部が対向するように並べられた複数の請求項１に記載の放射線遮蔽パネルと、
隣り合う前記放射線遮蔽パネルにおいて一方の前記放射線遮蔽パネルの前記凹部と他方の前記放射線遮蔽パネルの前記凹部とに嵌るように挿入される放射線遮蔽材と、
を備える放射線遮蔽パネルの接合構造。
【請求項４】
前記放射線遮蔽パネルは、
前記放射線遮蔽版に積層される発泡ウレタン層を有し、
前記鋼板は、前記放射線遮蔽版に前記発泡ウレタン層が積層された積層体を被覆し、
前記凹部は、前記発泡ウレタン層の一部を切り欠くことで形成されている、
請求項３に記載の放射線遮蔽パネルの接合構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、放射線遮蔽パネル、放射線遮蔽パネルの接合構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に記載の放射線遮蔽目地部材は、放射線遮蔽パネルを並べて放射線使用室を形成する際の互いに隣り合う放射線遮蔽パネルの端面と端面との間に形成される目地に設置される放射線遮蔽目地部材であって、一方方向に長尺となるように延長して延長方向と直交する断面がＴ字形状の収容部を備えたケースと、一方方向に長尺となるように延長して延長方向と直交する断面がＴ字形状に形成されてケースの収容部内に収容された放射線遮蔽目地体と、を備えて構成され、放射線遮蔽目地体のＴ字の縦部分が目地に設置され、放射線遮蔽目地体のＴ字の横部分が互いに隣り合う一方の放射線遮蔽パネルの端面側の板面と他方の放射線遮蔽パネルの端面側の板面とに跨って設置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５-１８７５４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
病院等の医療機関におけるＸ線検査やラジオアイソトープ（放射線同位元素）を用いた治療等の放射線源のある室等は、外部への放射線の漏洩が防止される放射線管理区域である。このような放射線管理区域からの放射線の漏洩を防止するため、放射線管理区域の壁には、遮蔽専用の鉛板が用いられることがある。しかし、近年、鉛を使わない（鉛フリー）石膏系の放射線遮蔽版が用いられることがある。
【０００５】
しかし、この石膏系の放射線遮蔽版は剛性が低いため、施工するためには軽量鉄骨等の下地材に放射線遮蔽版を取り付ける必要があった。
【０００６】
本開示は、石膏を含有する放射線遮蔽版を含んで構成される放射線遮蔽パネルにおいて、下地材を必要としない構成を得ることである。
【課題を解決するための手段】
【０００７】
第１態様に係る放射線遮蔽パネルは、石膏を含有する放射線遮蔽版と、前記放射線遮蔽版を被覆する鋼板と、を備えることを特徴とする。
【０００８】
上記態様によれば、鋼板が石膏を含有する放射線遮蔽版を被覆することで、自立性が確保され、下地材を用いることなく放射線遮蔽パネルによって壁等を構築することができる。換言すれば、石膏を含有する放射線遮蔽版を含んで構成される放射線遮蔽パネルにおいて、下地材を必要としない構成を得ることができる。
【０００９】
第２態様に係る放射線遮蔽パネルは、第１態様に係る放射線遮蔽パネルにおいて、前記放射線遮蔽版に積層される発泡ウレタン層を有し、前記鋼板は、前記放射線遮蔽版に前記発泡ウレタン層が積層された積層体を被覆することを特徴とする。
【００１０】
上記態様によれば、放射線遮蔽版に積層される発泡ウレタン層を有することで、放射線遮蔽パネルの断熱性を確保することができる。
（【００１１】以降は省略されています）
