公開番号2025095792
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212085
出願日2023-12-15
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/0587 20100101AFI20250619BHJP(基本的電気素子)
要約【課題】ケース内に収容された巻回電極体内に電解液を浸透させやすい蓄電装置を提供する。
【解決手段】蓄電装置は、予め定められた方向に延びた巻回軸を有し、かつ、帯状の負極と帯状の正極と帯状のセパレータとを含む積層体を巻回軸周りに渦巻状に巻回することによって構成された巻回電極体と、電解液と巻回電極体とを収容するケースと、を備える。巻回電極体は、ケースに対向する外周面を有する。巻回電極体には、外周面から巻回軸に向かう向きに延びた第1の孔が形成されている。

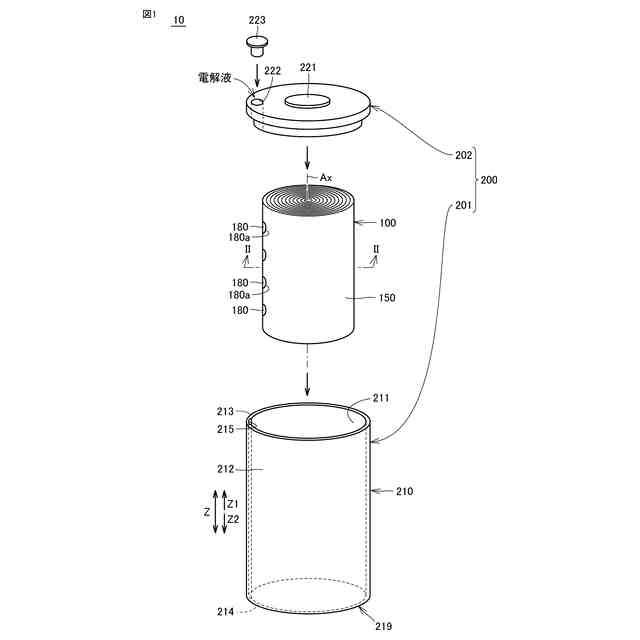

【選択図】図1
特許請求の範囲【請求項1】

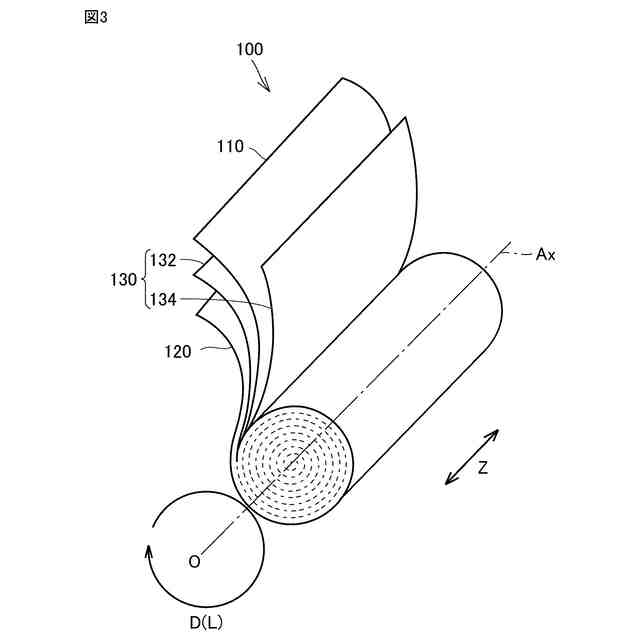

予め定められた方向に延びた巻回軸を有し、かつ、帯状の正極と帯状の負極と帯状のセパレータとを含む積層体を前記巻回軸周りに渦巻状に巻回することによって構成された巻回電極体と、
電解液と前記巻回電極体とを収容するケースと、を備え、
前記巻回電極体は、前記ケースに対向する外周面を有し、
前記巻回電極体には、前記外周面から前記巻回軸に向かう向きに延びた第1の孔が形成されている、蓄電装置。
続きを表示(約 520 文字)【請求項2】

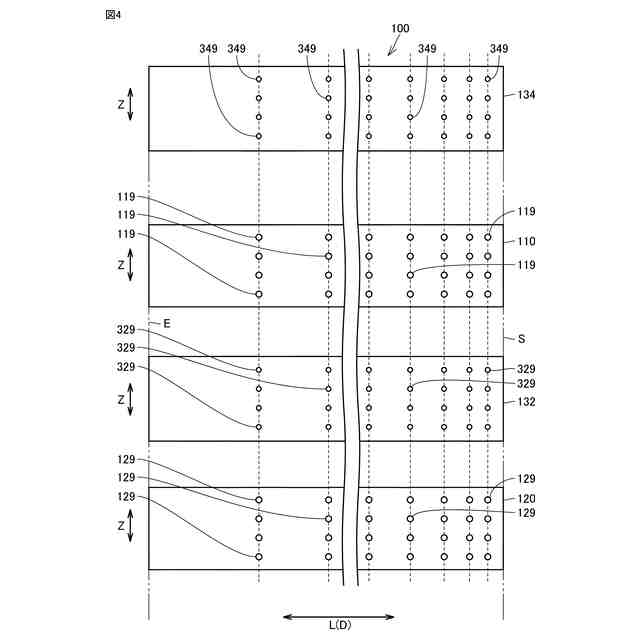

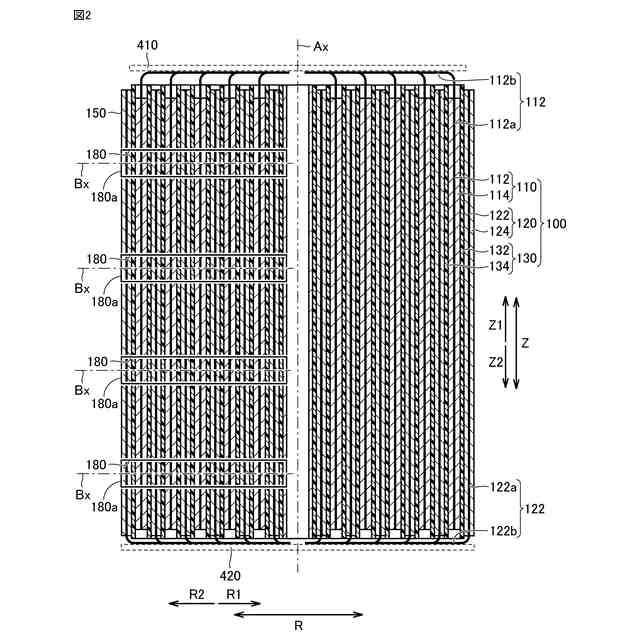

前記第1の孔は、前記正極に形成された複数の正極貫通孔と、前記負極に形成された複数の負極貫通孔と、前記セパレータに形成された複数のセパレータ貫通孔とを有し、
各前記セパレータ貫通孔の開口面積は、各前記負極貫通孔の開口面積および各前記正極貫通孔の開口面積よりも小さい、請求項1に記載の蓄電装置。
【請求項3】
各前記正極貫通孔の開口面積は、各前記負極貫通孔の開口面積よりも大きい、請求項2に記載の蓄電装置。
【請求項4】
前記ケースは、前記外周面に対向する内周面を有し、
前記内周面には、前記予め定められた方向に延びた溝部が形成されており、
前記溝部は、前記第1の孔に対向している、請求項1に記載の蓄電装置。
【請求項5】
前記ケースは、
上端部を有し、かつ前記溝部が前記上端部まで形成された本体と、
前記予め定められた方向に貫通した第2の孔が形成され、かつ前記本体に対して上から取り付ける蓋とを有し、
前記第2の孔は、前記溝部の上方に位置し、
前記第2の孔を閉塞する閉塞部材をさらに備える、請求項4に記載の蓄電装置。

発明の詳細な説明【技術分野】
【0001】
本開示は、蓄電装置に関する。
続きを表示(約 1,000 文字)【背景技術】
【0002】
従来、特開平4-184871号公報(特許文献1)に開示されているように、帯状の負極と帯状の正極とを帯状のセパレータを介して積層してから渦巻状に巻回することによって構成された巻回電極体を電池缶内に備える電池が知られている。
【先行技術文献】
【特許文献】
【0003】
特開平4-184871号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に示すような巻回電極体が大型化すると、ケース(電池缶)内に封入されている電解液が巻回電極体内に浸透しにくくなる。
【0005】
本開示は、ケース内に収容された巻回電極体内に電解液を浸透させやすい蓄電装置を提供する。
【課題を解決するための手段】
【0006】
本開示のある局面に従うと、蓄電装置は、予め定められた方向に延びた巻回軸を有し、かつ、帯状の正極と帯状の負極と帯状のセパレータとを含む積層体を巻回軸周りに渦巻状に巻回することによって構成された巻回電極体と、電解液と巻回電極体とを収容するケースと、を備える。巻回電極体は、ケースに対向する外周面を有する。巻回電極体には、外周面から巻回軸に向かう向きに延びた第1の孔が形成されている。
【0007】
上記の構成によれば、電解液は、第1の孔を介して、巻回電極体の外周面側から巻回電極体の内部に浸透できる。それゆえ、蓄電装置によれば、巻回電極体に第1の孔が形成されていない構成に比べ、巻回電極体の内部に電解液を浸透しやすくなる。
【0008】
好ましくは、第1の孔は、正極に形成された複数の正極貫通孔と、負極に形成された複数の負極貫通孔と、セパレータに形成された複数のセパレータ貫通孔とを有する。各セパレータ貫通孔の開口面積は、各負極貫通孔の開口面積および各正極貫通孔の開口面積よりも小さい。
【0009】
上記の構成によれば、各セパレータ貫通孔の開口面積が各負極貫通孔の開口面積および各正極貫通孔の開口面積よりも大きい場合に比べて、セパレータ貫通孔を介して負極と正極とが短絡する虞を低減することができる。
【0010】
好ましくは、各正極貫通孔の開口面積は、各負極貫通孔の開口面積よりも大きい。
(【0011】以降は省略されています)
