公開番号2025095560
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211644
出願日2023-12-15
発明の名称運転者携帯電話使用検出装置
出願人エスワイエス・エンジニアリング株式会社
代理人
主分類G08G 1/16 20060101AFI20250619BHJP(信号)
要約【課題】
本発明の課題は、運転中の運転者の映像を把握し、「ながら運転」をしているかをチェックし、違反データとして記録し、報告するので大きな違反抑止効果がある運転者携帯電話使用検出装置を提供することである。
【解決手段】

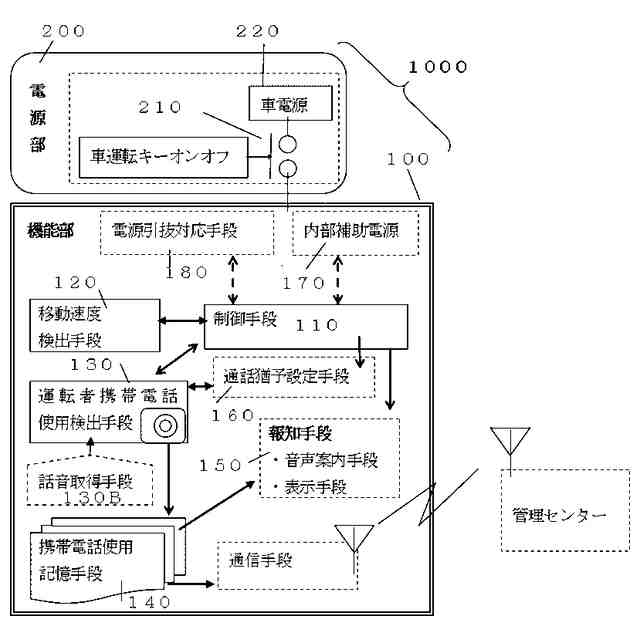

本発明の運転者携帯電話使用検出装置は、移動速度を検出し、車が走行又は所定値以上の速度で移動しているか又は、停止又は所定値を下回る速度で移動しているかを判断する移動速度検出手段と、車が走行又は所定以上の速度で移動している場合に、運転者の映像を取得し、運転者が携帯電話を手持ちしているか、手持ちしていないかを検出し、手持ちしている場合は違反、手持ちしていない場合は、無違反と判断するところの運転者携帯使用検出手段と、違反映像のデータを記憶する携帯電話使用記憶手段とを備える。
【選択図】図1
特許請求の範囲【請求項１】

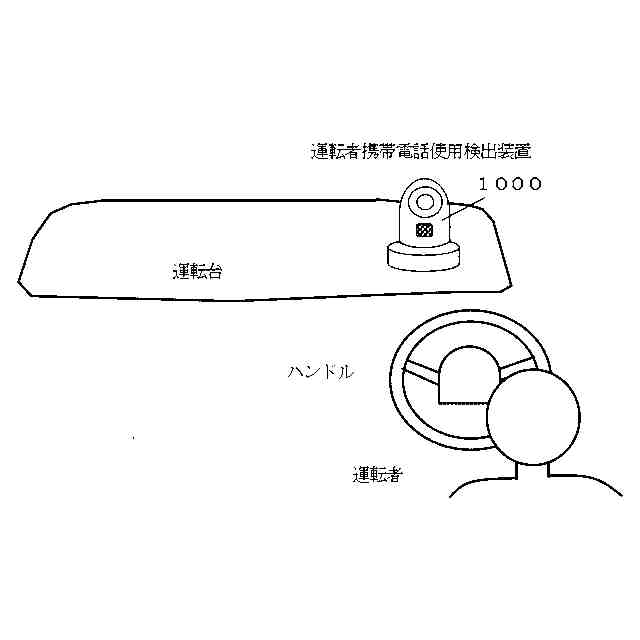

車の運転席前に設置され使用されるもので、
機能部と、前記機能部に電源を供給する電源部を備え、
前記機能部は、制御手段と、前記制御手段に制御されるところの、
移動速度を検出し、前記車が走行又は所定値以上の速度で移動しているか、又は、停止又は所定値を下回る速度で移動しているかを判断する移動速度検出手段と、前記車が走行又は所定以上の速度で移動している場合に、運転者の映像を取得し、前記運転者が携帯電話を手持ちしているか、手持ちしていないかを検出し、手持ちしている場合は違反、手持ちしていない場合は、無違反と判断するところの運転者携帯電話使用検出手段と、前記違反の場合の映像のデータを記憶する携帯電話使用記憶手段とを備えていることを特徴とする運転者携帯電話使用検出装置。
続きを表示（約 550 文字）【請求項２】
前記機能部は、前記制御手段に制御されるところの、運転者に必要な報知を行う報知手段を備えていることを特徴とする請求項１記載の運転者携帯電話使用検出装置。
【請求項３】
前記機能部は、話音取得手段を備えて運転者の話音を取得し、前記話音があることで前記運転者携帯電話使用検出手段を稼働させることを特徴とする請求項１記載の運転者携帯電話使用検出装置。
【請求項４】
前記機能部は、通話猶予設定手段を備えることで、
前記運転者携帯電話使用検出手段により前記運転者の前記映像を取得してから、違反として前記携帯電話使用記憶手段に記憶するまでの通話待ちの猶予時間を設定し、判断時に猶予を与えることを特徴とする請求項１記載の運転者携帯電話使用検出装置。
【請求項５】

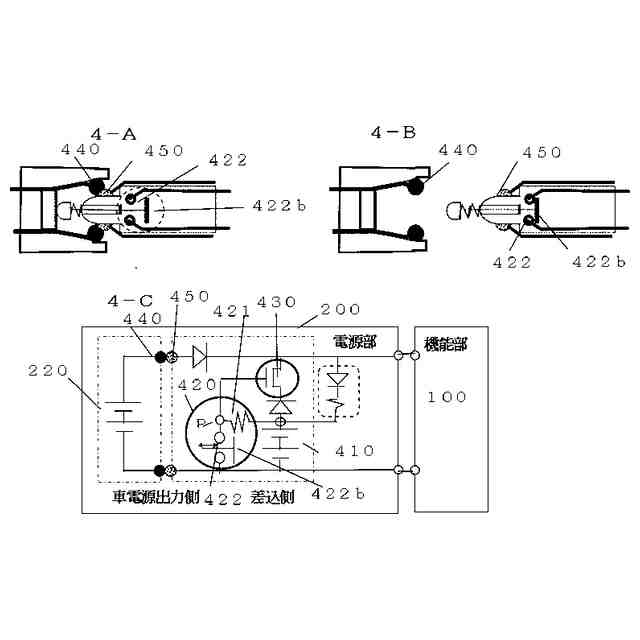

前記電源部は、主電源を有して、常時は前記機能部に電源を供給し、前記機能部は、前記主電源が前記供給できない場合に前記供給を代行する内部補助電源と電源引抜を検出する電源引抜対応手段を有することで、前記内部補助電源により常時、前記電源引抜対応手段に電源が前記供給され稼働する状態にあることで、前記電源引抜の常時検出を可能としたことを特徴とする請求項１記載の運転者携帯電話使用検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、運転者が運転中に携帯電話を使用する「ながら運転」を検出し、「ながら運転」を抑止する装置に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来技術としての先行出願を見ると、以下のようなものがある。
特許文献１は、車内に設置する携帯電話端末の収納のための凹部である。特に他の特徴はない。
特許文献２から特許文献１２までは、携帯電話端末の関連する諸条件により、携帯電話端末に何らかの制御をするものであり、以下のようなものがある。
１－１）運転中の速度により、携帯電話端末への送受信に対する妨害電波を出す。
特許文献２
１－２）運転中の速度により、携帯電話端末への電話の発呼側へ「運転中で電話に出れません」のメッセージを出す。
特許文献３
２－１）携帯電話端末の操作が運転者の場合に携帯電話端末の送受信機能の制御をする。
特許文献４
２－２）運転中の速度により、携帯電話端末の送受信機能の制御をする。
特許文献５～８
２－３）走行状態により、携帯電話端末の送受信機能の制御をする。
特許文献９～１１
３）携帯電話端末の車内での位置特定により携帯電話端末の送受信機能の制御をする。
特許文献１２
先行出願技術には、以下の長所短所があり、そのため、古くから提案されているが、採用されていない。
１－１では、妨害電波が、運転席以外の助手席の携帯電話への影響も考えられ、妨害電波の強度の設定が難しい。
２－１）、２－２）、２－３）、３）では、何らかの条件信号により、携帯電話端末の送受信機能の制御をするのであるため、携帯電話端末にそのための処理プログラム（アプリケーションソフトウェア）を予め収載しておく必要がある。
処理プログラムの収載は、全ての運転者が行うように徹底管理することは難しい。
更に、携帯電話端末がアイフォンやアンドロイド（登録商標）とあり、頻繁に新たなバージョンの製品に改良がなされる。これに対して、処理プログラムを適合改良することは、技術的にも、開発負荷的にも追従することは難しい。
２－１）、２－２）、２－３）、３）では、表示した先行文献以外にも沢山の出願があるが、製品に採用されることは極めて難しい特徴を有していた。
端的に言うと、携帯電話端末の送受信機能の制御に関係した提案では採用が難しいという状態にあった。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２０３９３９
特開２００３－３４８００６
特開２００４－３６４１２８
特開２０２０－０７７０４３
特開２０２３－１１７８４５
特表２０１２－５２６４９７
特開２００１－２５１６７０
特開平１１－００４４７９１
特開平１０－２００９６１
特開２０２１－１６０３１
特開２００８－２０５５７３
特開２００６－３０４０３４
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の課題は、先行出願の提案の欠点を回避可能な、運転者が運転中に携帯電話を使用する「ながら運転」を検出し、抑止する装置を提供することである。
【課題を解決するための手段】
【０００５】
以下請求項に沿い記述する。
請求項１記載の発明は、運転者携帯電話使用検出装置であって、
車の運転席前に設置され使用されるもので、
機能部と、前記機能部に電源を供給する電源部を備え、
前記機能部は、制御手段と、前記制御手段に制御されるところの、

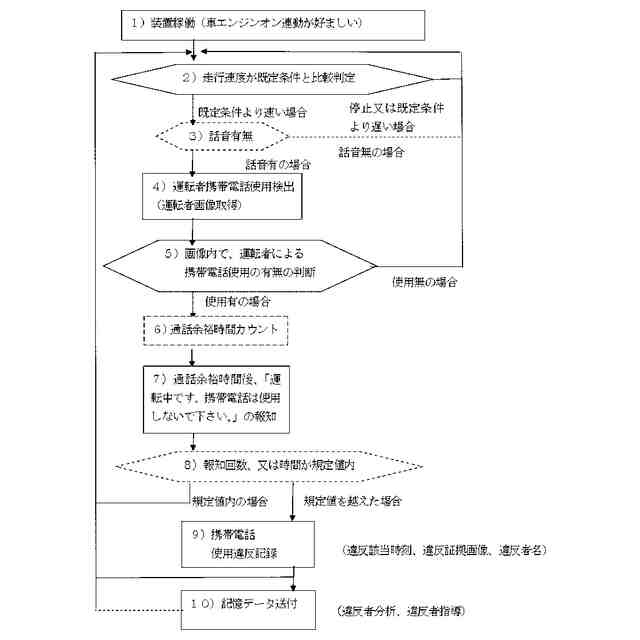

移動速度を検出し、前記車が走行又は所定値以上の速度で移動しているか、又は、停止又は所定値を下回る速度で移動しているかを判断する移動速度検出手段と、前記車が走行又は所定以上の速度で移動している場合に、運転者の映像を取得し、前記運転者が携帯電話を手持ちしているか、手持ちしていないかを検出し、手持ちしている場合は違反、手持ちしていない場合は、無違反と判断するところの運転者携帯電話使用検出手段と、前記違反の場合の映像のデータを記憶する携帯電話使用記憶手段とを備えていることを特徴とする。
【０００６】
請求項２記載の発明は、請求項１記載の運転者携帯電話使用検出装置において、
前記機能部は、前記制御手段に制御されるところの、運転者に必要な報知を行う報知手段を備えていることを特徴とする。
【０００７】
請求項３記載の発明は、請求項１記載の運転者携帯電話使用検出装置において、
前記機能部は、話音取得手段を備えて運転者の話音を取得し、前記話音があることで前記運転者携帯電話使用検出手段を稼働させることを特徴とする。
【０００８】
請求項４記載の発明は、請求項１記載の運転者携帯電話使用検出装置において、
前記機能部は、通話猶予設定手段を備えることで、
前記運転者携帯電話使用検出手段により前記運転者の前記映像を取得してから、違反として前記携帯電話使用記憶手段に記憶するまでの通話待ちの猶予時間を設定し、判断時に猶予を与えることを特徴とする。
【０００９】
請求項５記載の発明は、請求項１記載の運転者携帯電話使用検出装置において、
前記電源部は、主電源を有して、常時は前記機能部に電源を供給し、前記機能部は、前記主電源が前記供給できない場合に前記供給を代行する内部補助電源と電源引抜を検出する電源引抜対応手段を有することで、前記内部補助電源により常時、前記電源引抜対応手段に電源が前記供給され稼働する状態にあることで、前記電源引抜の常時検出を可能としたことを特徴とする。
【発明の効果】
【００１０】
以上の様に構成されているので、本発明による運転者携帯電話使用検出装置は、運転中の運転者の映像を把握し、「ながら運転」をしているかをチェックし、違反データとして記録され、報告されるので大きな違反抑止効果がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
