特許ウォッチ

公開番号2025095509
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211553
出願日2023-12-14
発明の名称ジオポリマー組成物及びジオポリマー硬化体
出願人ケイミュー株式会社
代理人弁理士法人北斗特許事務所
主分類C04B 28/26 20060101AFI20250619BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】硬化物の強度を向上できるジオポリマー組成物を提供する。
【解決手段】ジオポリマー組成物は、活性フィラー(A)と、アルカリ活性剤(B)と、骨材(C)とを含有する。骨材(C)は、SiO₂の含有率が40質量%以上であり、かつCaOの含有率が25質量%以上である第1反応性骨材(C1)を含有する。骨材(C)は、Siイオンの溶出量が15ppm以上であり、かつCaイオンの溶出量が5ppm以上である第2反応性骨材(C2)を含有する。
【選択図】図1
特許請求の範囲【請求項１】
活性フィラー（Ａ）と、アルカリ活性剤（Ｂ）と、骨材（Ｃ）とを含有し、
前記骨材（Ｃ）は、ＳｉＯ
２
の含有率が４０質量％以上であり、かつＣａＯの含有率が２５質量％以上である第１反応性骨材（Ｃ１）を含有する、
ジオポリマー組成物。
続きを表示（約 610 文字）【請求項２】
前記第１反応性骨材（Ｃ１）中のＡｌ
２
Ｏ
３
の含有率が１２質量％以上である、
請求項１に記載のジオポリマー組成物。
【請求項３】
前記ジオポリマー組成物に対する前記第１反応性骨材（Ｃ１）の含有率は、３０質量％以上８０質量％以下である、
請求項１に記載のジオポリマー組成物。
【請求項４】
活性フィラー（Ａ）と、アルカリ活性剤（Ｂ）と、骨材（Ｃ）とを含有し、
前記骨材（Ｃ）は、Ｓｉイオンの溶出量が１５ｐｐｍ以上であり、かつＣａイオンの溶出量が５ｐｐｍ以上である第２反応性骨材（Ｃ２）を含有する、
ジオポリマー組成物。
【請求項５】
前記第２反応性骨材（Ｃ２）は、Ａｌイオンの溶出量が２ｐｐｍ以上である、
請求項４に記載のジオポリマー組成物。
【請求項６】
前記ジオポリマー組成物に対する前記第２反応性骨材（Ｃ２）の含有率は、３０質量％以上８０質量％以下である、
請求項４に記載のジオポリマー組成物。
【請求項７】
前記骨材（Ｃ）は、無機質系建築材料の粉砕品を含有する、
請求項１または４に記載のジオポリマー組成物。
【請求項８】
請求項１または４に記載のジオポリマー組成物の硬化物である、
ジオポリマー硬化体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ジオポリマー組成物及びジオポリマー硬化体に関し、詳細には、建築用、土木用、構造体成形用材料に適したジオポリマー組成物及びジオポリマー硬化体に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、珪酸アルカリ塩、前記珪酸アルカリ塩とでジオポリマーの生成を可能にする活性化成分、及びパルプ繊維を含有する、ジオポリマー組成物が記載されている。特許文献１には、このジオポリマー組成物は、硬化物の硬化収縮を低減することができるため、硬化物を目的の大きさにできることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８６１８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ジオポリマー組成物の硬化物は、硬化物を目的の大きさにすることに加え、その強度を高めることが求められている。
【０００５】
本発明は、上記事由に鑑みてなされており、硬化物の強度を向上できるジオポリマー組成物及びジオポリマー硬化体を提供することである。
【課題を解決するための手段】
【０００６】
本発明のジオポリマー組成物は、活性フィラー（Ａ）と、アルカリ活性剤（Ｂ）と、骨材（Ｃ）とを含有する。前記骨材（Ｃ）は、ＳｉＯ
２
の含有率が４０質量％以上であり、かつＣａＯの含有率が２５質量％以上である第１反応性骨材（Ｃ１）を含有する。
【０００７】
本発明のジオポリマー組成物は、活性フィラー（Ａ）と、アルカリ活性剤（Ｂ）と、骨材（Ｃ）とを含有する。前記骨材（Ｃ）は、Ｓｉイオンの溶出量が１５ｐｐｍ以上であり、かつＣａイオンの溶出量が５ｐｐｍ以上である第２反応性骨材（Ｃ２）を含有する。
【０００８】
本発明のジオポリマー硬化体は、前記のジオポリマー組成物の硬化物を含む。
【発明の効果】
【０００９】
本発明によれば、硬化物の強度を向上できるジオポリマー組成物及びジオポリマー硬化体を提供できる。
【図面の簡単な説明】
【００１０】

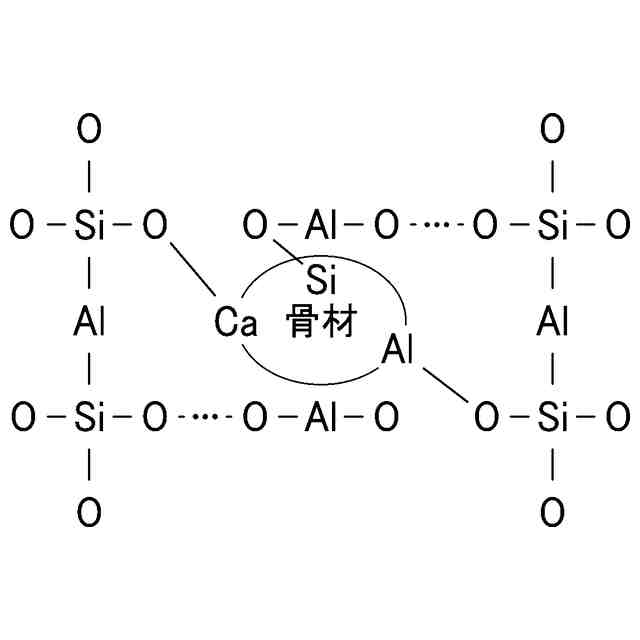

図１は、本開示の一実施形態に係るジオポリマー組成物の硬化状態を示す一例の概略図である。

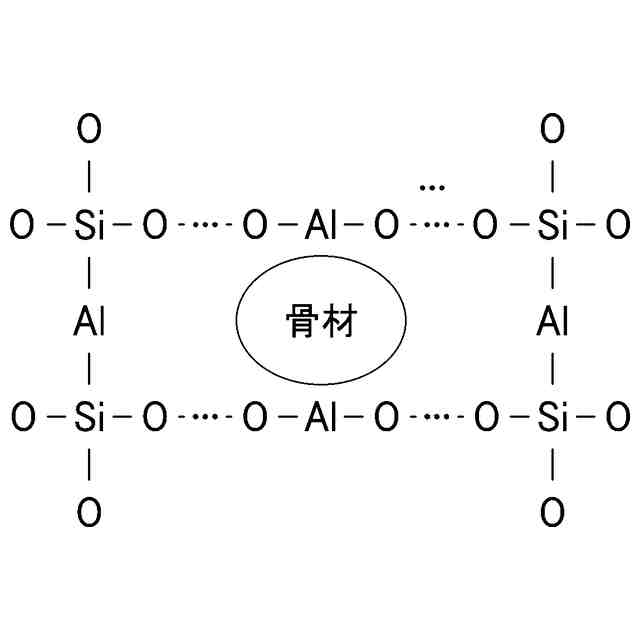

図２は、本開示の一実施形態に係るジオポリマー組成物の硬化状態を示す他例の概略図である。
図３は、各実施例及び比較例のジオポリマー組成物から作製したサンプルにおける最大曲げ応力を測定したときの曲げ応力と曲げひずみとの関係性を示すグラフである。
【発明を実施するための形態】

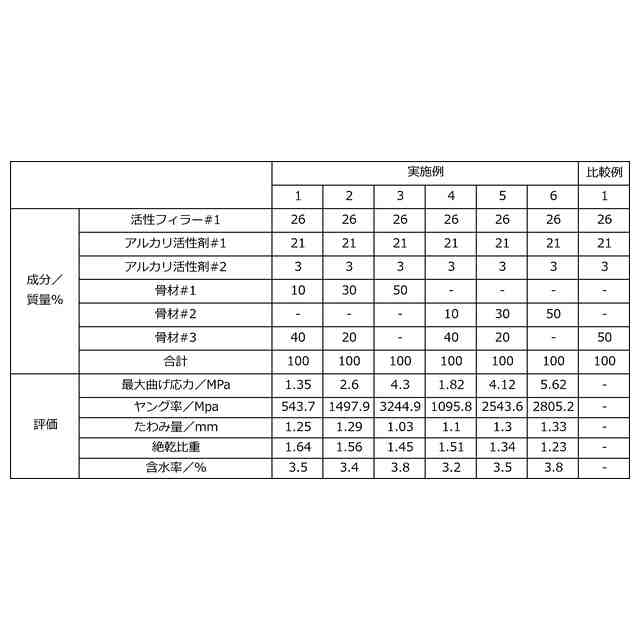

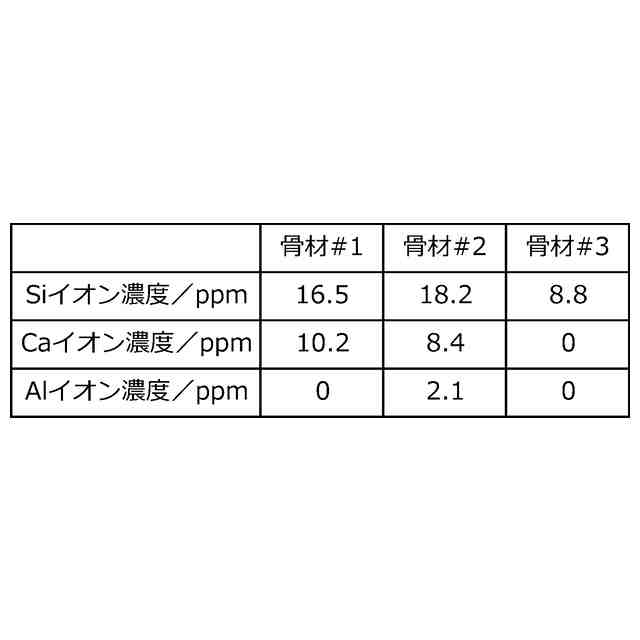

（【００１１】以降は省略されています）

関連特許
